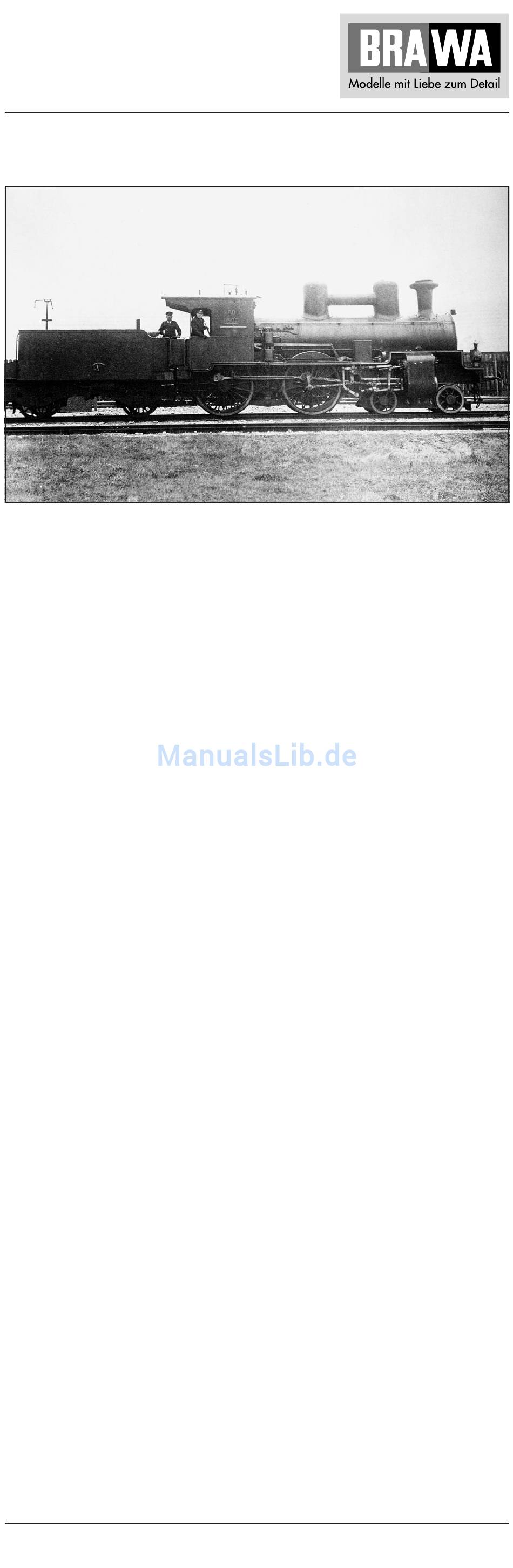

Betriebsanleitung
Dampflokomotive BR 13 – H0
Gleichstrom Artikel-Nr. 0642
Wechselstrom Artikel-Nr. 0643
Die K.W.St.E. hatte mit Lokomotiven der Achsfolge 2B, also mit vor-
derem Drehgestell und zwei angetriebenen Achsen, ihren Betrieb auf-
genommen und von 1845 bis 1865 fast ausschließlich solche
Maschinen beschafft. Dann wurden jedoch, bedingt durch einen neu-
en Obermaschinenmeister und dessen Vorstellungen, andere Bauarten
bevorzugt. Als die K.W.St.E. kurz vor der Jahrhundertwende eine neue
Schnellzuglok benötigte, griff man wieder auf den Zweikuppler mit
vorderem Drehgestell zurück. Diese Bauart hatte sich inzwischen
allgemein als Schnellzuglok etabliert. Die Maschinenfabrik Esslingen,
der „Hauslieferant" der K.W.St.E., lieferte im Jahre 1899 die ersten
fünf Maschinen der Klasse AD. Die Lokomotiven mit dem typischen
Verbindungsrohr zwischen den Domen hatten Treibräder mit 1800 mm
Durchmesser, was eine Höchstgeschwindigkeit von 100 km/h erlaub-
te. Sie konnten in der Ebene 150 t Zuggewicht mit Höchstgeschwin-
digkeit befördern. Die geringe maximale Achslast von nur 14 t erlaubte
den freizügigen Einsatz auf allen württembergischen Strecken. Die
Maschinen waren mit dem zweiachsigen Standardtender mit 10 Ku-
bikmeter Wasser ausgestattet. In verschiedenen Bauserien, die von-
einander abwichen, wurden bis 1907 insgesamt 98 Lokomotiven
geliefert. Eigentlich sollten es 100 Exemplare werden, aber die bei-
den letzten Loks wurden 1907 mit einem Überhitzer ausgerüstet und
als Heißdampfloks der Klasse ADh ausgeliefert.
Diese Technik schien sich zu bewähren, denn weitere 15 Heißdampf-
loks folgten bis 1909. Inzwischen waren die Gewichte der Schnellzüge
so stark angestiegen, dass sie mit den leichten 2B Loks kaum mehr
befördert werden konnten. Die Klasse AD wanderte in den
Personenzugdienst ab. Versuchsweise wurde auch eine der Nass-
dampfloks, die 1506, mit einem Überhitzer ausgerüstet. Obwohl die
Leistungsfähigkeit der Lok dadurch gesteigert werden konnte, unter-
blieb der Umbau weiterer Loks, da ihre Ausmusterung kurz bevor-
stand. Die letzten Württembergischen Schnellzugloks AD und ADh
blieben bis 1932 in Betrieb.
1

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für BRAWA BR 13 1623 H0

  • Seite 1 Betriebsanleitung Dampflokomotive BR 13 – H0 Gleichstrom Artikel-Nr. 0642 Wechselstrom Artikel-Nr. 0643 Die K.W.St.E. hatte mit Lokomotiven der Achsfolge 2B, also mit vor- derem Drehgestell und zwei angetriebenen Achsen, ihren Betrieb auf- genommen und von 1845 bis 1865 fast ausschließlich solche Maschinen beschafft.
  • Seite 2 Operating instructions Steam locomotive BR 13 – H0 Direct current Article Number 0642 Alternating current Article Number 0643 The K.W.St.E started its service with locomotives with the axle sequence 2B, i.e. with a front bogie and two drive axles, and almost exclusively purchased machines of this type between 1845 and 1865.
  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Contents Benennung Seite Allgemeine Montage- und Sicherheitshinweise ......4 Entnahme der Lok aus der Verpackung ......... 5 Wichtige Arbeiten vor der Inbetriebnahme ........6 Zusatzbauteile montieren ............... 6 Wartungsarbeiten • 1. Ölen ..................7 • 2. Lokomotivengehäuse demontieren ........8 •...
  • Seite 4: Arbeiten Vor Der Inbetriebnahme Work To Be Performed Before Starting Up

    Arbeiten vor der Inbetriebnahme Work to be performed before starting up Allgemeine Montage- und Sicherheitshinweise • Diese Bedienungsanleitung beschreibt sämtliche Arbeitsvorgänge die zur Wartung und Instandhaltung notwendig sind. Bitte lesen Sie diese Bedienungsanleitung bevor Sie mit den Arbeiten beginnen. • Bei unsachgemäßem Umgang mit elektrischen Bauteilen können diese zerstört werden.
  • Seite 5: Entnahme Der Lok Aus Der Verpackung

    Entnahme der Lok aus der Verpackung (Fig. 1) Verpackung öffnen. Kunststoff-Schutzverpackung mit Lok entnehmen und auf einen Tisch oder ähnliches abstellen. Lasche (1) lösen, Deckel und Seitenteile der Schutzverpackung wegklappen, Lok entnehmen. Removing the locomitive from the packaging (Fig. 1) Open package.
  • Seite 6: Wichtige Arbeiten Vor Der Inbetriebnahme

    Arbeiten vor der Inbetriebnahme Work to be performed before starting up Zusatzbauteile montieren (Fig. 2) In der Verpackung sind zusätzliche Bauteile lose beigelegt. • 1 = 2 x Bügelkupplung • 2 = 2 x Kupplungshaken • 3 = 2 x Westinghouse Bremse •...
  • Seite 7: Wartungsarbeiten

    Wartungsarbeiten Maintenance works 1. Ölen (Fig. 3) Der Motor und die Lagerstellen der Radsätze können an den gekennzeichneten Punkten sparsam mit Öl der Modellbaubranche geölt werden. Zum Ölen des Motors ist das Gehäuse abzunehmen, siehe Seite 8 Punkt 2. 1. Lubricating (Fig. 3) The engine and the wheelset bearings may be sparingly lubricated at the marked places with oil used for model making purposes.
  • Seite 8: Lokomotivengehäuse Demontieren

    Wartungsarbeiten Maintenance works 2. Lokomotivengehäuse demontieren (Fig. 4) Schrauben (01) an der Gehäuseunterseite herausdrehen, Führer- stand ausclipsen und Lokomotivengehäuse (02) vorsichtig nach oben abnehmen. 2. Dismantling the locomotive casing (Fig. 4) Unscrew the screws (01) on the underneath of the casing, unclip driver’s cab and lift the locomotive casing (02) up carefully.
  • Seite 9: Haftreifen Tauschen

    7. Haftreifen tauschen (Fig. 4) Lokomotivengehäuse abnehmen, siehe Punkt 2. Motor entfernen, siehe Punkt 5. Schraube (13) des Grundträgers (14) lösen und Grundträger vorsichtig nach oben abnehmen. Sechskantschrauben SW 2,5 (15) der Kuppelstange (16) herausdrehen. Kuppelstange vorsichtig anheben und Haftreifen (17) wechseln. 7.
  • Seite 10: 11. Wartungsarbeiten An Radsätze Und Getriebe

    14 and 15. Before dismantling the chassis, the casing must be removed (see point 2). BRAWA is not liable for damage which occurs due to improper work on construction parts.
  • Seite 11: 12. Umrüsten Auf Digitalbetrieb

    12. Umrüsten auf Digitalbetrieb Gleichstrom Ausführung 0640 Tendergehäuse (04) abnehmen, Blindstecker (05) abziehen und Digital-Decoder (06) einstecken. Den richtigen Einbau des Digitaldecoders und dessen Einsteckrichtung entnehmen Sie der Einbauvorschrift des Decoderherstellers. Nach Einstecken des Digitaldecoders ist die Funktion des Lichtes zu prüfen.
  • Seite 12: Exchanging The Motherboard

    Wartungsarbeiten Maintenance works...
  • Seite 13 Fig. 6...
  • Seite 14: Ersatzteilliste Spare Parts List

    Ersatzteilliste Spare parts list...
  • Seite 16 Ersatzteilliste Spare parts list Pos. Bestell-Nr. Benennung 0642.50.01 Führerhaus kpl. Drivers cabin cpl. 0642.50.02 Türe rechts Door right 0642.50.03 Türe links Door left 0640.50.04 Fenster links u. rechts Window left a. right 0600.99.01 Pfeife Führerhaus Whistle drivers cabin 0640.50.82 Notseil Emergency rope 0640.50.05 Griff Führerhaus...
  • Seite 17: Gleichstrom- Und Wechselstrom-Ausführung

    0640.50.50 Normschacht vo. Coupler pocket 0640.50.51 Schwingstange kpl. re. Rod cpl. ri. 0640.50.52 Drehgestell Bogie 0640.50.53 Sechskantschraube Screw 0640.50.54 Treibstange re. Main rod ri. 0640.50.55 Kuppelstange re. Couple rod ri. 0640.50.56 Schraube Screw 0640.50.57 Haftreifen Trac.-tire 063 * 0640.50.58 Radsatz mit Wheelset with Haftreifennut DC preparing for...
  • Seite 18: Bestellbeispiel

    Ersatzteilliste Spare Parts List 0560.99.32 Normschacht Coupler pocket 0620.50.50 Tenderschraube Screw tender 0620.50.53 Normschachthalter Coupler pocket cover 0620.50.52 Stromabnehmer re. Pick up tender ri. 0620.50.51 Stromabnehmer li. Pick up tender le. 0620.50.114 Bremsbacken re. Bracke block unit ri. 0620.50.113 Bremsbacken li. Bracke block unit le.
  • Seite 19 Notizen:...
  • Seite 20 Brawa Modellspielwarenfabrik GmbH & Co. Uferstraße 26-28 · D-73630 Remshalden Telefon 07151 - 97 93 50 • Telefax 07151 - 7 46 62 www.brawa.de...
