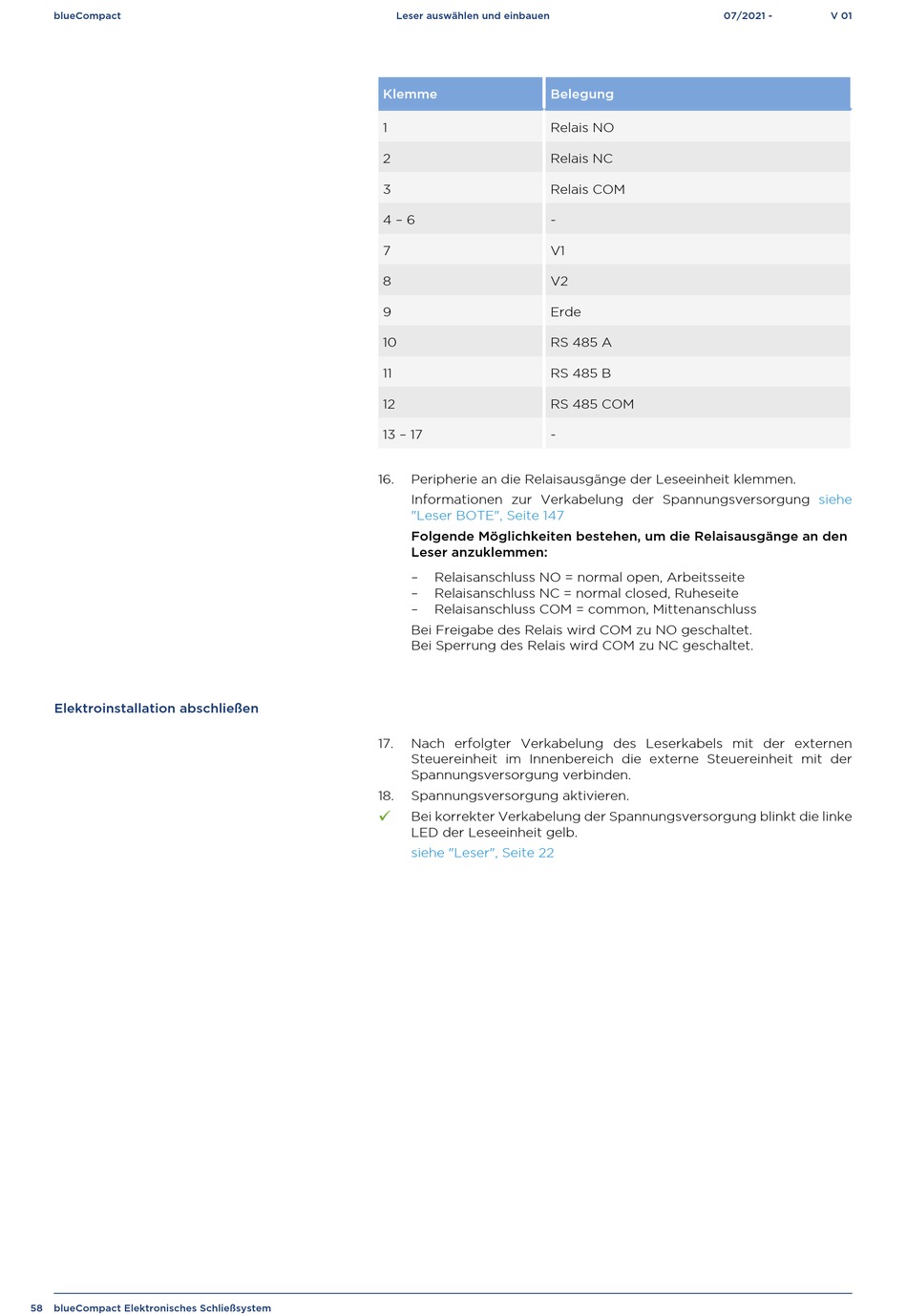

blueCompact
Elektroinstallation abschließen
58 blueCompact Elektronisches Schließsystem
Leser auswählen und einbauen
Klemme
1
2
3
4 – 6
7
8
9
10
11
12
13 – 17
16. Peripherie an die Relaisausgänge der Leseeinheit klemmen.
Informationen zur Verkabelung der Spannungsversorgung
"Leser BOTE", Seite 147
Folgende Möglichkeiten bestehen, um die Relaisausgänge an den
Leser anzuklemmen:
– Relaisanschluss NO = normal open, Arbeitsseite
– Relaisanschluss NC = normal closed, Ruheseite
– Relaisanschluss COM = common, Mittenanschluss
Bei Freigabe des Relais wird COM zu NO geschaltet.
Bei Sperrung des Relais wird COM zu NC geschaltet.
17. Nach erfolgter Verkabelung des Leserkabels mit der externen
Steuereinheit im Innenbereich die externe Steuereinheit mit der
Spannungsversorgung verbinden.
18. Spannungsversorgung aktivieren.
ü
Bei korrekter Verkabelung der Spannungsversorgung blinkt die linke
LED der Leseeinheit gelb.
siehe "Leser", Seite 22
Belegung
Relais NO
Relais NC
Relais COM
-
V1
V2
Erde
RS 485 A
RS 485 B
RS 485 COM
-
07/2021 - V 01
