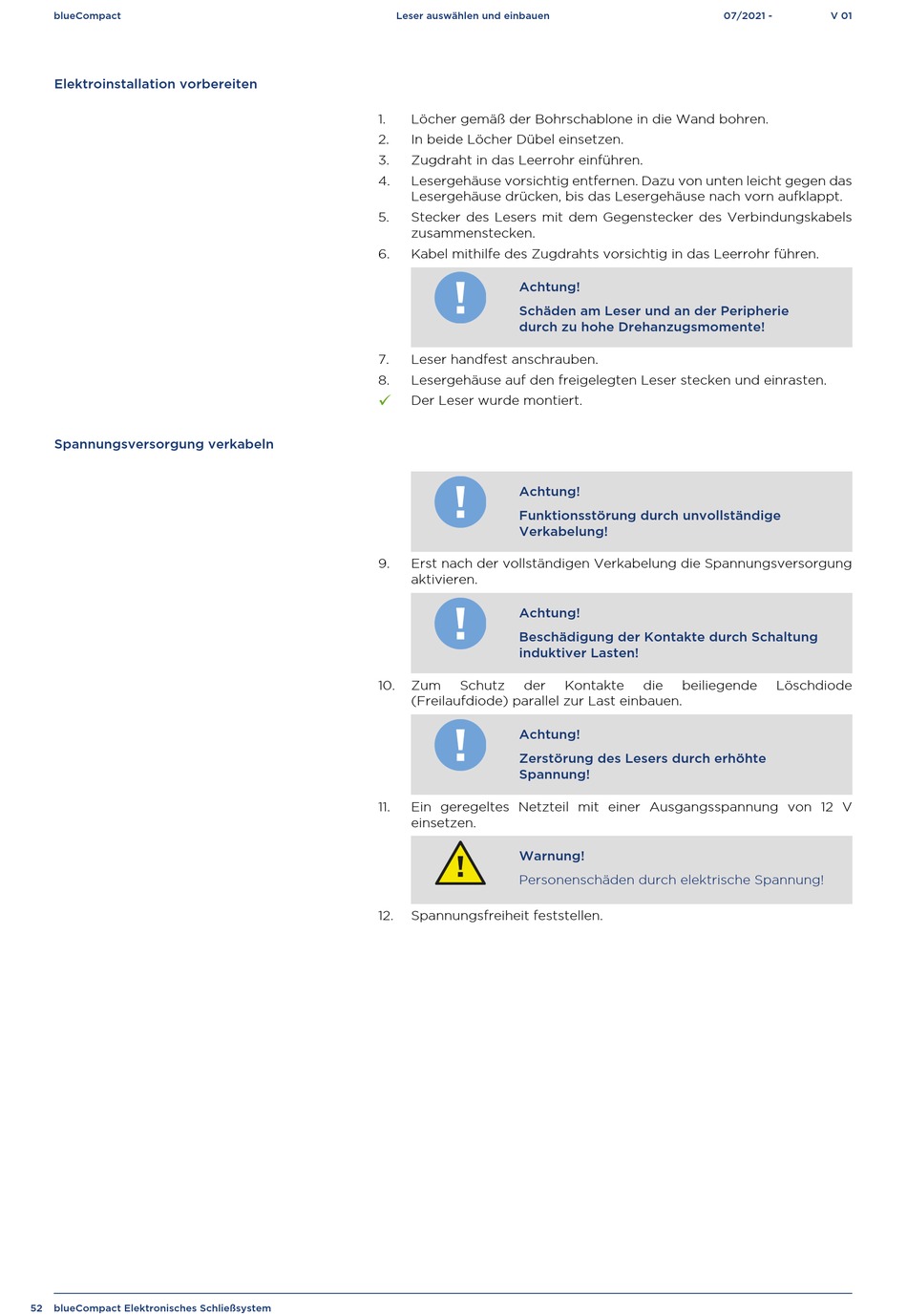

Winkhaus blueCompact Bedienungsanleitung Seite 52

blueCompact
Elektroinstallation vorbereiten
Spannungsversorgung verkabeln
52 blueCompact Elektronisches Schließsystem
Leser auswählen und einbauen
1. Löcher gemäß der Bohrschablone in die Wand bohren.
2. In beide Löcher Dübel einsetzen.
3. Zugdraht in das Leerrohr einführen.
4. Lesergehäuse vorsichtig entfernen. Dazu von unten leicht gegen das
Lesergehäuse drücken, bis das Lesergehäuse nach vorn aufklappt.
5. Stecker des Lesers mit dem Gegenstecker des Verbindungskabels
zusammenstecken.
6. Kabel mithilfe des Zugdrahts vorsichtig in das Leerrohr führen.
Achtung!
Schäden am Leser und an der Peripherie
durch zu hohe Drehanzugsmomente!
7. Leser handfest anschrauben.
8. Lesergehäuse auf den freigelegten Leser stecken und einrasten.
ü
Der Leser wurde montiert.
Achtung!
Funktionsstörung durch unvollständige
Verkabelung!
9. Erst nach der vollständigen Verkabelung die Spannungsversorgung
aktivieren.
Achtung!
Beschädigung der Kontakte durch Schaltung
induktiver Lasten!
10. Zum Schutz der
(Freilaufdiode) parallel zur Last einbauen.
Achtung!
Zerstörung des Lesers durch erhöhte
Spannung!
11. Ein geregeltes Netzteil mit einer Ausgangsspannung von 12 V
einsetzen.
Warnung!
Personenschäden durch elektrische Spannung!
12. Spannungsfreiheit feststellen.
07/2021 -
Kontakte die beiliegende
V 01
Löschdiode
