blueCompact

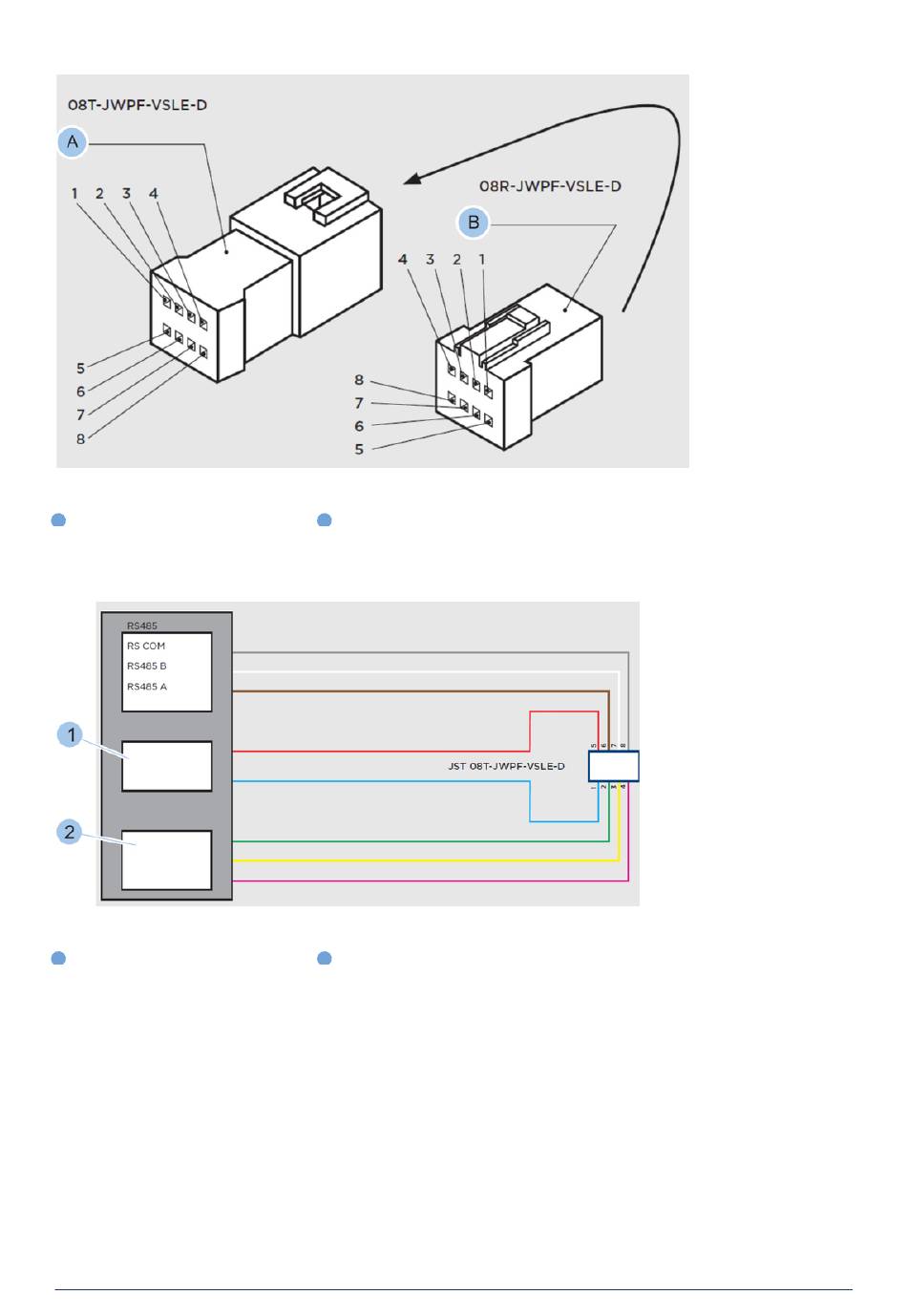

Pinbelegung am Stecker
A
Buchse der Leseeinheit
Leseeinheit verkabeln
1
Versorgungsspannung
56
blueCompact Elektronisches Schließsystem
Leser auswählen und einbauen
B
Stecker an Tür oder Wand
13.
Relais des Lesers mit dem Stecker an Tür oder Wand verkabeln.
2
Litzen sind verbunden
14.
Leseeinheit an Steuereinheit klemmen.
Die Kommunikation zwischen Leseeinheit und Steuereinheit läuft
über eine RS-485-Schnittstelle:
–
RS-485-Datenleitungen der Leseeinheit und die Eingänge der
Steuereinheit mit einem geschirmten Kabel ausführen.
–
Bei Kabellängen über 3 m nahe der Leitungsendpunkte den BUS
mit einem Widerstand zwischen A und B abschließen.Geeignete
Werte liegen zwischen 470 und 220 Ohm (# 1/8 W).
–
Schirmung an einen Punkt auf Erdpotential legen. Wenn die
Steuereinheit in einer Verteil- oder Unterputzdose installiert wird,
dürfen dort nur Spannungen kleiner als 40 V vorliegen.
07/2021 -
V 01
