blueCompact

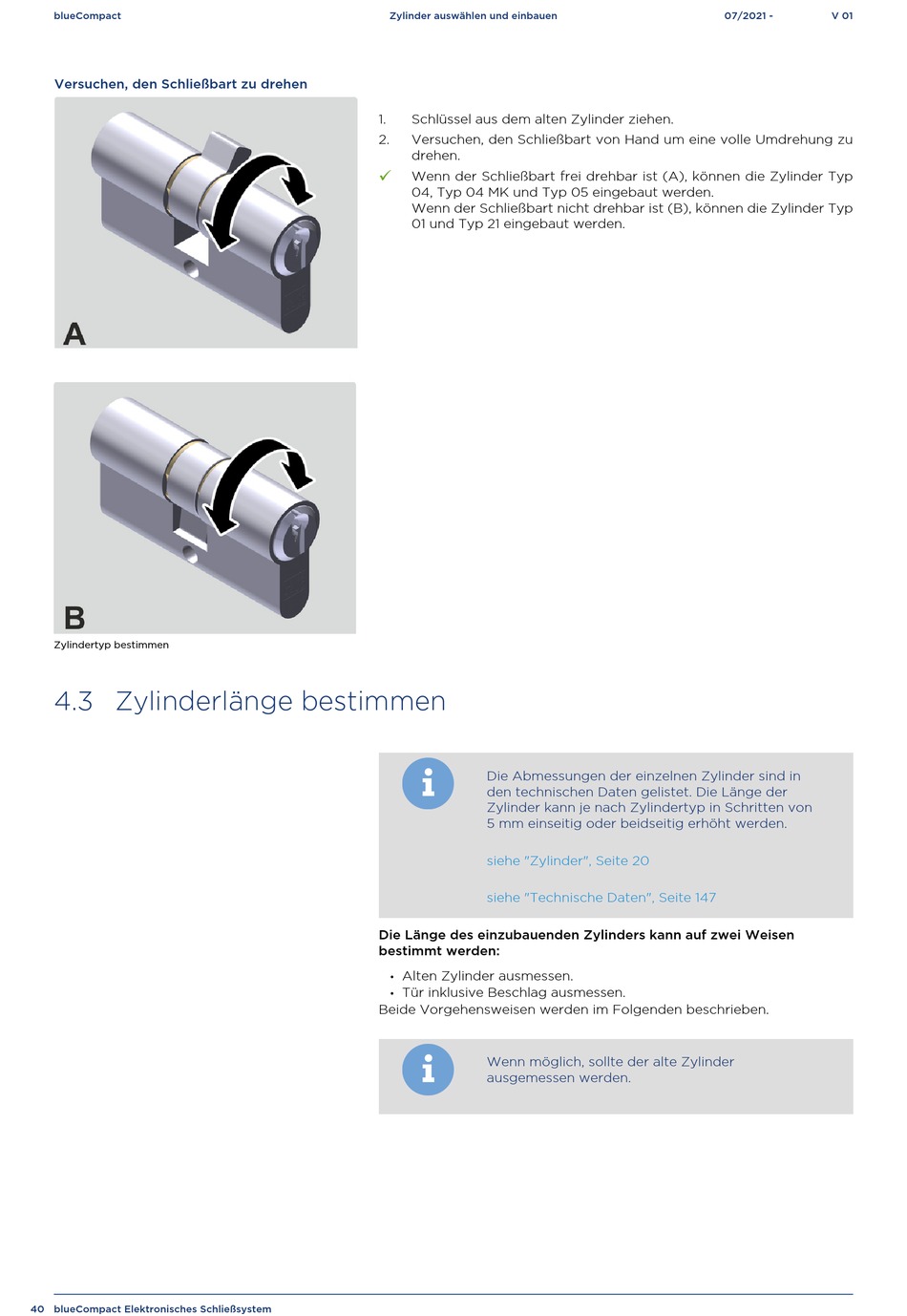

Versuchen, den Schließbart zu drehen
Zylindertyp bestimmen
4.3 Zylinderlänge bestimmen
40 blueCompact Elektronisches Schließsystem
Zylinder auswählen und einbauen
1. Schlüssel aus dem alten Zylinder ziehen.
2. Versuchen, den Schließbart von Hand um eine volle Umdrehung zu
drehen.
ü
Wenn der Schließbart frei drehbar ist (A), können die Zylinder Typ
04, Typ 04 MK und Typ 05 eingebaut werden.
Wenn der Schließbart nicht drehbar ist (B), können die Zylinder Typ
01 und Typ 21 eingebaut werden.
Tipp
Die Abmessungen der einzelnen Zylinder sind in
den technischen Daten gelistet. Die Länge der
Zylinder kann je nach Zylindertyp in Schritten von
5 mm einseitig oder beidseitig erhöht werden.
siehe "Zylinder", Seite 20
siehe "Technische Daten", Seite 147
Die Länge des einzubauenden Zylinders kann auf zwei Weisen
bestimmt werden:
• Alten Zylinder ausmessen.
• Tür inklusive Beschlag ausmessen.
Beide Vorgehensweisen werden im Folgenden beschrieben.
Tipp
Wenn möglich, sollte der alte Zylinder
ausgemessen werden.
