blueCompact

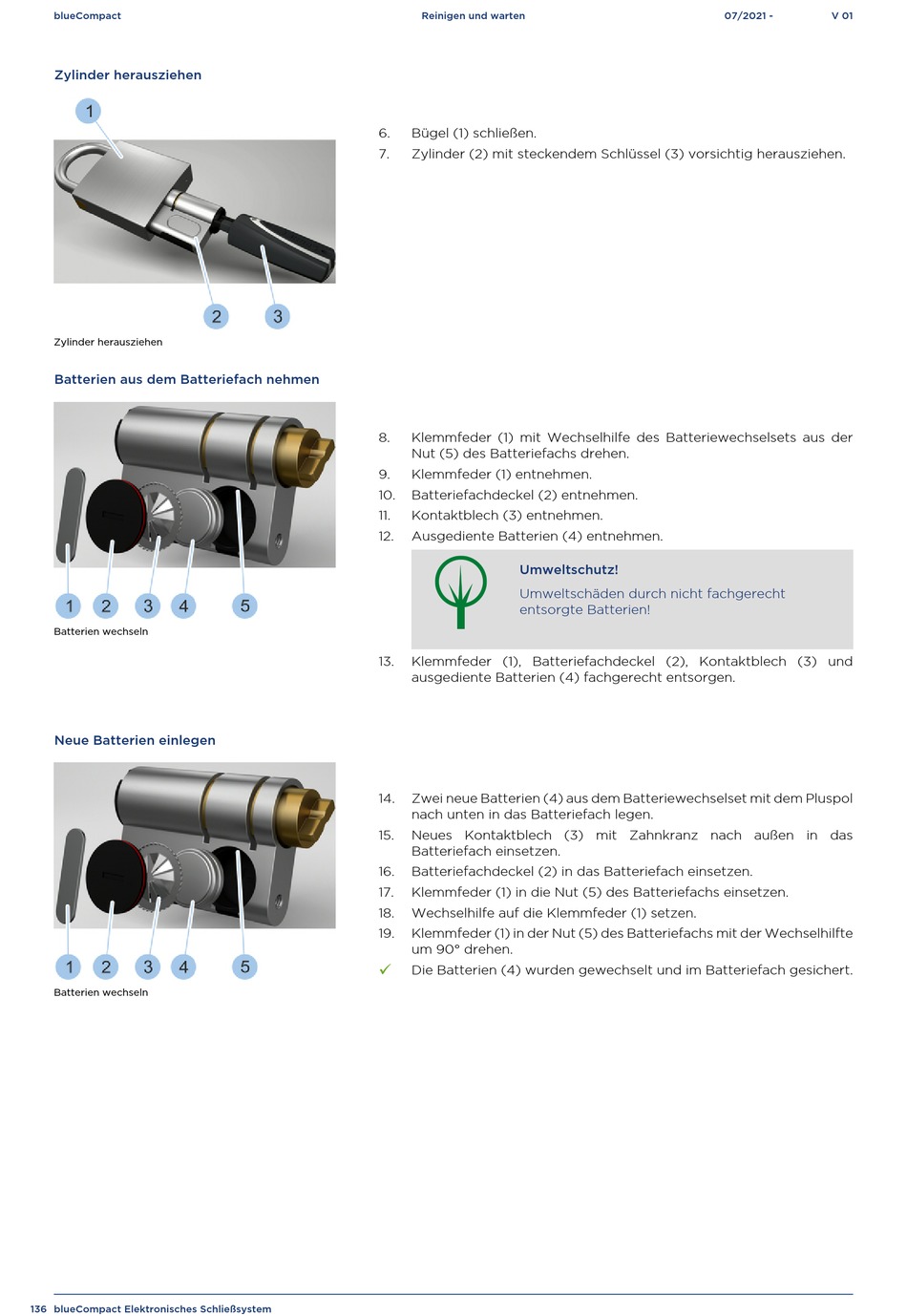

Zylinder herausziehen
Zylinder herausziehen
Batterien aus dem Batteriefach nehmen
Batterien wechseln
Neue Batterien einlegen
Batterien wechseln
136 blueCompact Elektronisches Schließsystem
Reinigen und warten
6. Bügel (1) schließen.
7. Zylinder (2) mit steckendem Schlüssel (3) vorsichtig herausziehen.
8. Klemmfeder (1) mit Wechselhilfe des Batteriewechselsets aus der
Nut (5) des Batteriefachs drehen.
9. Klemmfeder (1) entnehmen.
10. Batteriefachdeckel (2) entnehmen.
11. Kontaktblech (3) entnehmen.
12. Ausgediente Batterien (4) entnehmen.
Umweltschutz!
Umweltschäden durch nicht fachgerecht
entsorgte Batterien!
13. Klemmfeder (1), Batteriefachdeckel (2), Kontaktblech (3) und
ausgediente Batterien (4) fachgerecht entsorgen.
14. Zwei neue Batterien (4) aus dem Batteriewechselset mit dem Pluspol
nach unten in das Batteriefach legen.
15. Neues Kontaktblech (3) mit Zahnkranz nach außen in das
Batteriefach einsetzen.
16. Batteriefachdeckel (2) in das Batteriefach einsetzen.
17. Klemmfeder (1) in die Nut (5) des Batteriefachs einsetzen.
18. Wechselhilfe auf die Klemmfeder (1) setzen.
19. Klemmfeder (1) in der Nut (5) des Batteriefachs mit der Wechselhilfte
um 90° drehen.
ü
Die Batterien (4) wurden gewechselt und im Batteriefach gesichert.
07/2021 - V 01
