blueCompact
Zylinder einsetzen
Zylinder einsetzen
Schließbart ausrichten
Schließbart ausrichten
46 blueCompact Elektronisches Schließsystem

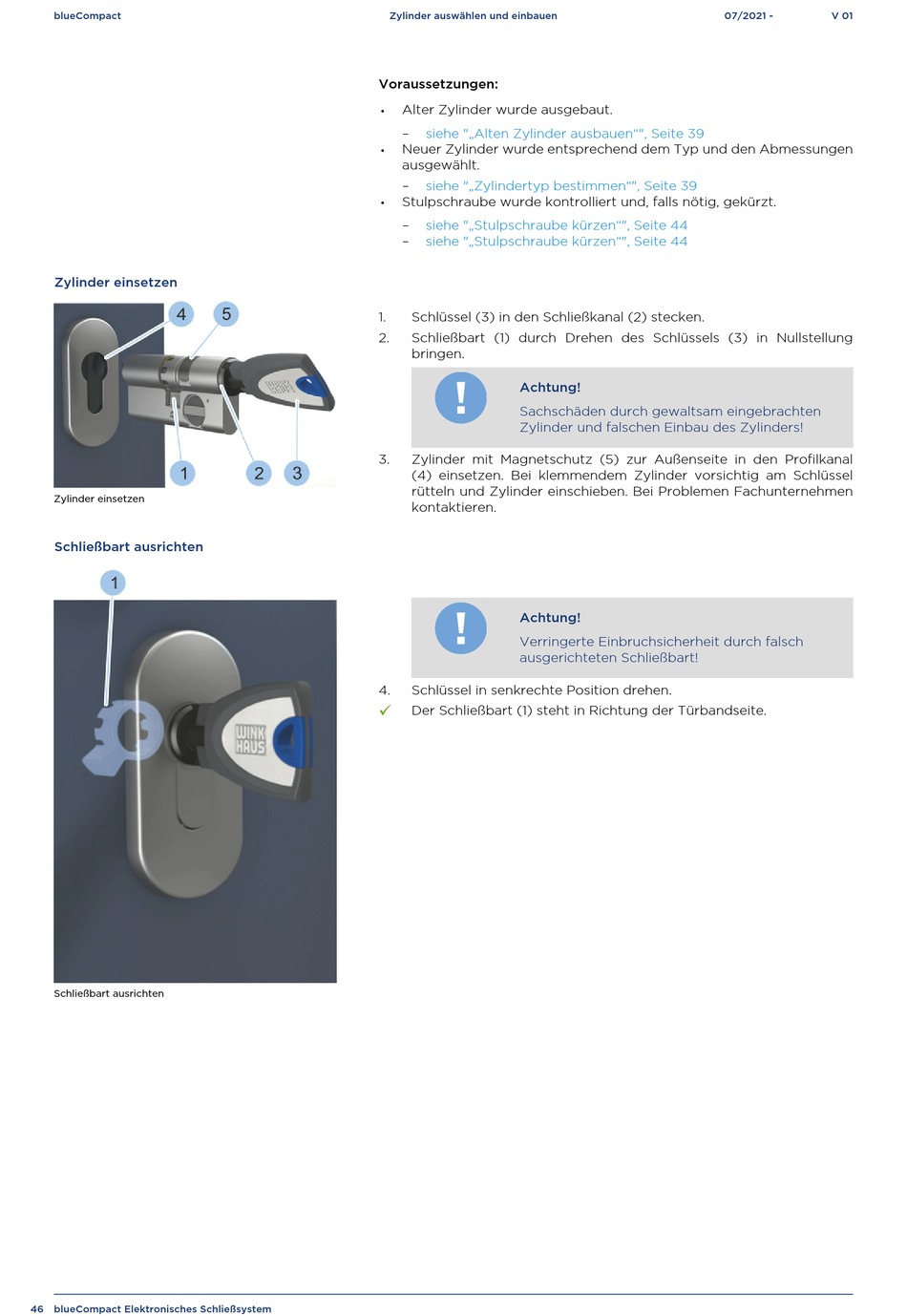

Zylinder auswählen und einbauen
Voraussetzungen:
Alter Zylinder wurde ausgebaut.
•
– siehe "„Alten Zylinder ausbauen"", Seite 39
Neuer Zylinder wurde entsprechend dem Typ und den Abmessungen
•
ausgewählt.
– siehe "„Zylindertyp bestimmen"", Seite 39
Stulpschraube wurde kontrolliert und, falls nötig, gekürzt.
•
– siehe "„Stulpschraube kürzen"", Seite 44
– siehe "„Stulpschraube kürzen"", Seite 44
1. Schlüssel (3) in den Schließkanal (2) stecken.
2. Schließbart (1) durch Drehen des Schlüssels (3) in Nullstellung
bringen.
Achtung!
Sachschäden durch gewaltsam eingebrachten
Zylinder und falschen Einbau des Zylinders!
3. Zylinder mit Magnetschutz (5) zur Außenseite in den Profilkanal
(4) einsetzen. Bei klemmendem Zylinder vorsichtig am Schlüssel
rütteln und Zylinder einschieben. Bei Problemen Fachunternehmen
kontaktieren.
Achtung!
Verringerte Einbruchsicherheit durch falsch
ausgerichteten Schließbart!
4. Schlüssel in senkrechte Position drehen.
ü
Der Schließbart (1) steht in Richtung der Türbandseite.
07/2021 - V 01
