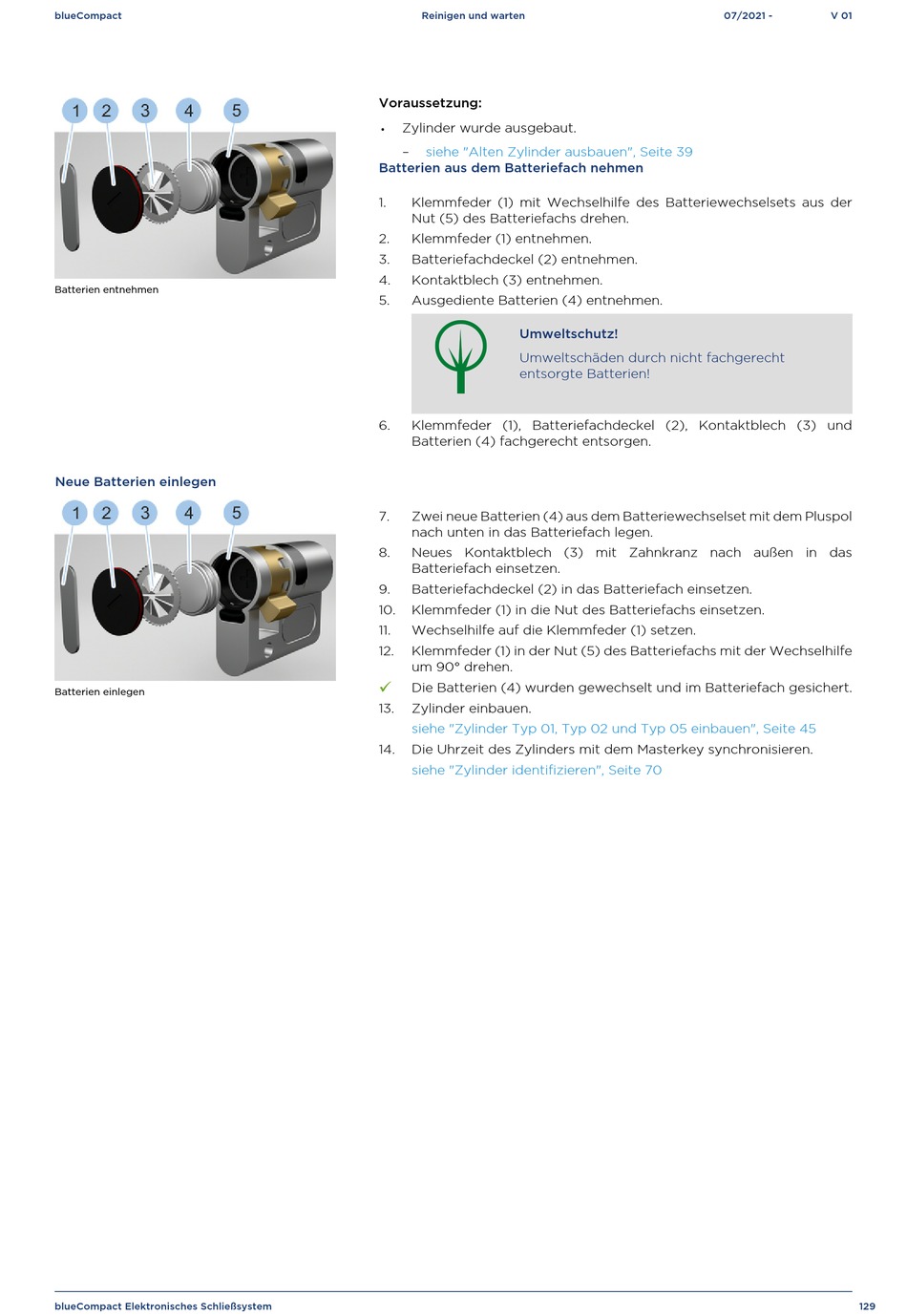

Winkhaus blueCompact Bedienungsanleitung Seite 129

blueCompact
Batterien entnehmen
Neue Batterien einlegen
Batterien einlegen
blueCompact Elektronisches Schließsystem
Reinigen und warten
Voraussetzung:
Zylinder wurde ausgebaut.
•
– siehe "Alten Zylinder ausbauen", Seite 39
Batterien aus dem Batteriefach nehmen
1. Klemmfeder (1) mit Wechselhilfe des Batteriewechselsets aus der
Nut (5) des Batteriefachs drehen.
2. Klemmfeder (1) entnehmen.
3. Batteriefachdeckel (2) entnehmen.
4. Kontaktblech (3) entnehmen.
5. Ausgediente Batterien (4) entnehmen.
Umweltschutz!
Umweltschäden durch nicht fachgerecht
entsorgte Batterien!
6. Klemmfeder (1), Batteriefachdeckel (2), Kontaktblech (3) und
Batterien (4) fachgerecht entsorgen.
7. Zwei neue Batterien (4) aus dem Batteriewechselset mit dem Pluspol
nach unten in das Batteriefach legen.
8. Neues Kontaktblech (3) mit Zahnkranz nach außen in das
Batteriefach einsetzen.
9. Batteriefachdeckel (2) in das Batteriefach einsetzen.
10. Klemmfeder (1) in die Nut des Batteriefachs einsetzen.
11. Wechselhilfe auf die Klemmfeder (1) setzen.
12. Klemmfeder (1) in der Nut (5) des Batteriefachs mit der Wechselhilfe
um 90° drehen.
ü
Die Batterien (4) wurden gewechselt und im Batteriefach gesichert.
13. Zylinder einbauen.
siehe "Zylinder Typ 01, Typ 02 und Typ 05 einbauen", Seite 45
14. Die Uhrzeit des Zylinders mit dem Masterkey synchronisieren.
siehe "Zylinder identifizieren", Seite 70
07/2021 - V 01
129
