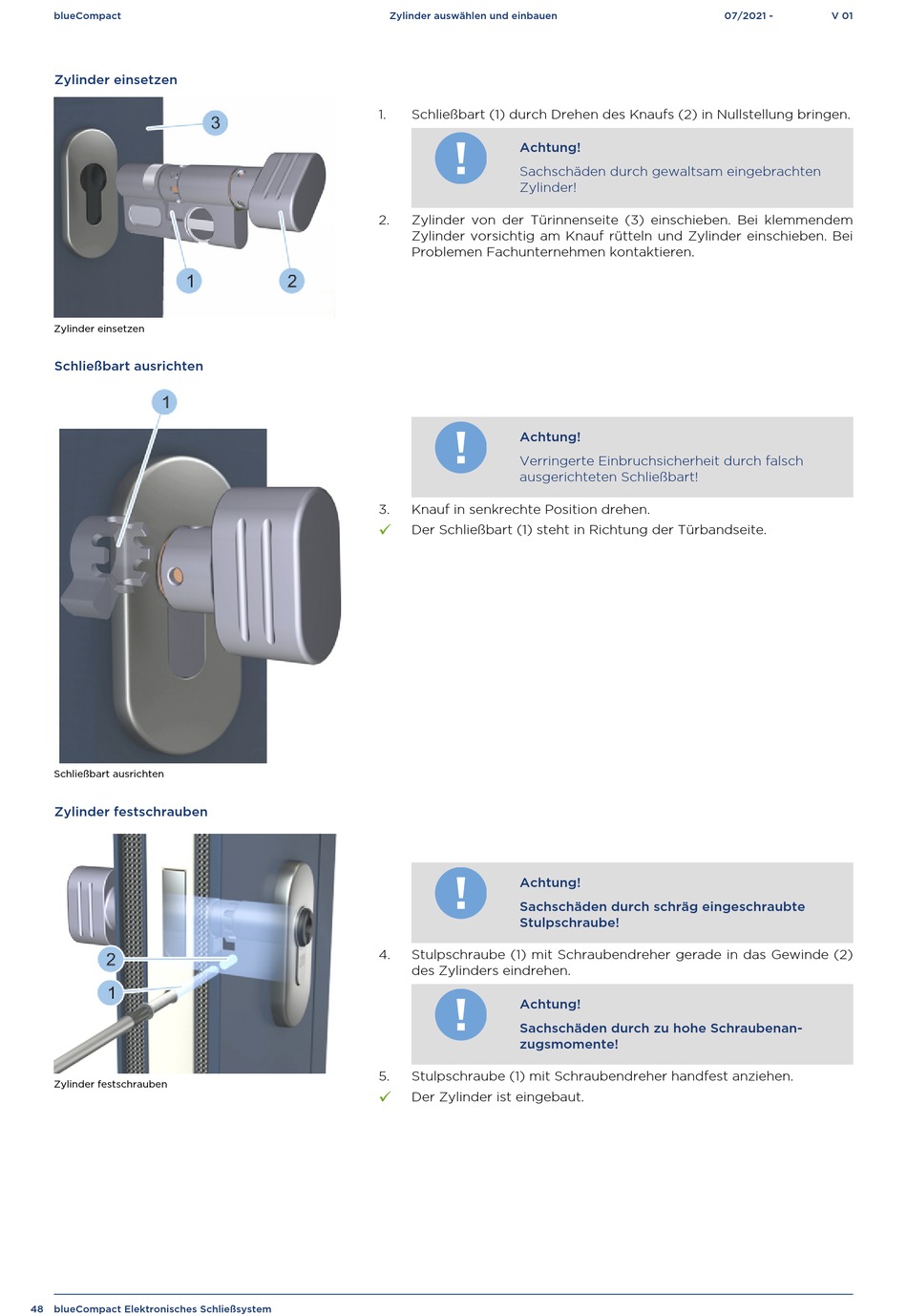

Winkhaus blueCompact Bedienungsanleitung Seite 48

blueCompact
Zylinder einsetzen
Zylinder einsetzen
Schließbart ausrichten
Schließbart ausrichten
Zylinder festschrauben
Zylinder festschrauben
48 blueCompact Elektronisches Schließsystem
Zylinder auswählen und einbauen
1. Schließbart (1) durch Drehen des Knaufs (2) in Nullstellung bringen.
Achtung!
Sachschäden durch gewaltsam eingebrachten
Zylinder!
2. Zylinder von der Türinnenseite (3) einschieben. Bei klemmendem
Zylinder vorsichtig am Knauf rütteln und Zylinder einschieben. Bei
Problemen Fachunternehmen kontaktieren.
Achtung!
Verringerte Einbruchsicherheit durch falsch
ausgerichteten Schließbart!
3. Knauf in senkrechte Position drehen.
ü
Der Schließbart (1) steht in Richtung der Türbandseite.
Achtung!
Sachschäden durch schräg eingeschraubte
Stulpschraube!
4. Stulpschraube (1) mit Schraubendreher gerade in das Gewinde (2)
des Zylinders eindrehen.
Achtung!
Sachschäden durch zu hohe Schraubenan-
zugsmomente!
5. Stulpschraube (1) mit Schraubendreher handfest anziehen.
ü
Der Zylinder ist eingebaut.
07/2021 - V 01
