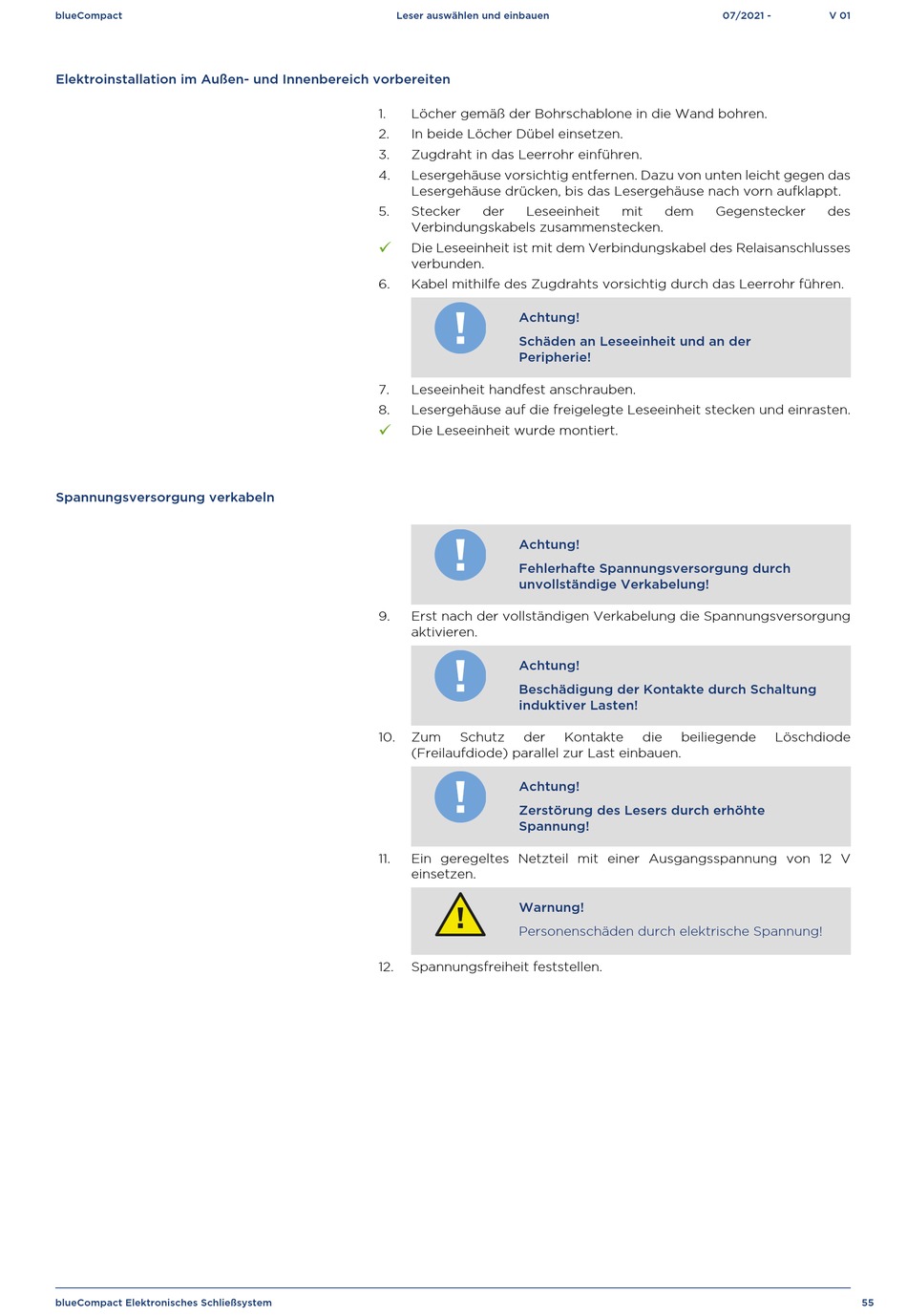

Winkhaus blueCompact Bedienungsanleitung Seite 55

blueCompact
Elektroinstallation im Außen- und Innenbereich vorbereiten
Spannungsversorgung verkabeln
blueCompact Elektronisches Schließsystem
Leser auswählen und einbauen
1. Löcher gemäß der Bohrschablone in die Wand bohren.
2. In beide Löcher Dübel einsetzen.
3. Zugdraht in das Leerrohr einführen.
4. Lesergehäuse vorsichtig entfernen. Dazu von unten leicht gegen das
Lesergehäuse drücken, bis das Lesergehäuse nach vorn aufklappt.
5. Stecker der Leseeinheit
Verbindungskabels zusammenstecken.
ü
Die Leseeinheit ist mit dem Verbindungskabel des Relaisanschlusses
verbunden.
6. Kabel mithilfe des Zugdrahts vorsichtig durch das Leerrohr führen.
Achtung!
Schäden an Leseeinheit und an der
Peripherie!
7. Leseeinheit handfest anschrauben.
8. Lesergehäuse auf die freigelegte Leseeinheit stecken und einrasten.
ü
Die Leseeinheit wurde montiert.
Achtung!
Fehlerhafte Spannungsversorgung durch
unvollständige Verkabelung!
9. Erst nach der vollständigen Verkabelung die Spannungsversorgung
aktivieren.
Achtung!
Beschädigung der Kontakte durch Schaltung
induktiver Lasten!
10. Zum Schutz der
(Freilaufdiode) parallel zur Last einbauen.
Achtung!
Zerstörung des Lesers durch erhöhte
Spannung!
11. Ein geregeltes Netzteil mit einer Ausgangsspannung von 12 V
einsetzen.
Warnung!
Personenschäden durch elektrische Spannung!
12. Spannungsfreiheit feststellen.
07/2021 -
mit dem Gegenstecker
Kontakte die beiliegende
V 01
des
Löschdiode
