Pinbelegung am Stecker
A
Buchse der Leseeinheit

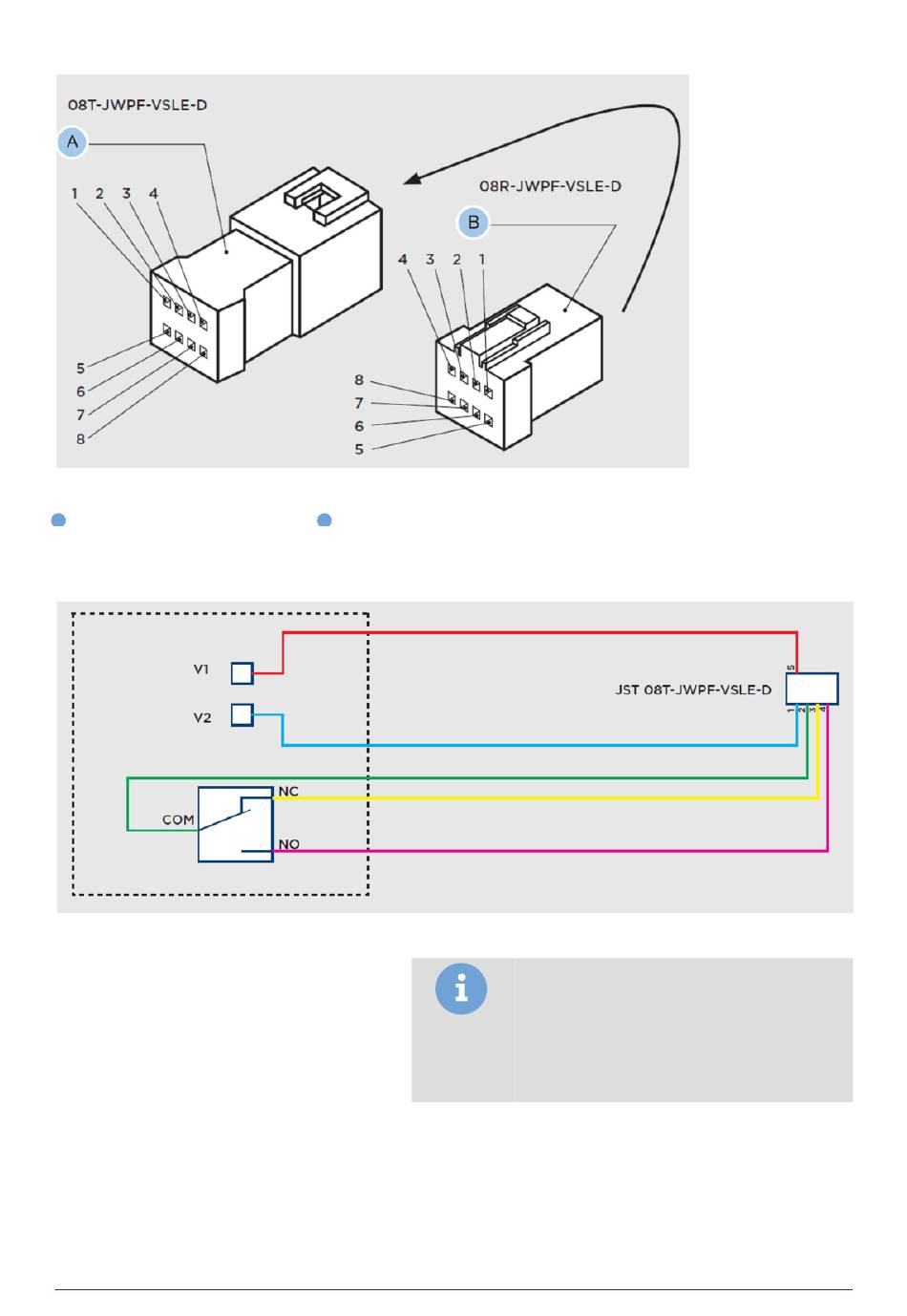

Relaisverkabelung
blueCompact Elektronisches Schließsystem
Leser auswählen und einbauen
B
Stecker an Tür oder Wand
13.
Leserkabel mit dem Stecker an Tür oder Wand verkabeln.
14.
Peripherie an die Relaisausgänge des Lesers klemmen. Das verbaute
Relais hat potentialfreie Kontakte.
Informationen zur Verkabelung der Spannungsversorgung
BOTI", Seite 147
Tipp
Litzenbelegung am Stecker
Die Litzen Nr. 6 bis 8 am Stecker haben
bei der Installation des Lesers mit interner
Steuereinheit keine Verwendung und dürfen
nicht beschaltet werden.
