4.3.2
Hauptbildschirm
Der Hauptbildschirm hält alle für den Schweißprozess erforderlichen Informationen vor, während und
nach dem Schweißvorgang. Darüber hinaus werden ständig Statusinformationen über den Gerätezu-
stand ausgegeben. Die Belegung der kontextabhängigen Drucktasten OL
ebenfalls im Hauptbildschirm dargestellt.
Dem Anwender stehen verschiedene, frei wählbare Hauptbildschirme zur Verfügung > siehe Kapi-
tel 4.3.3.
4.3.2.1
Istwerte
Pos. Symbol
1
2
3
4
4.3.2.2
Sollwerte
Pos. Symbol
1
2
3
4
099-00L104-EW500
17.01.2022
Beschreibung
0
Informationen zur gewählten Schweißaufgabe
JOB-Nummer.
Anzeigebereich für Schweißdaten
Schweißstrom und-spannung, aktueller Status des Schweißablaufs.
Anzeigebereich für Prozessparameter
Drahtgeschwindigkeit, Betriebsart etc.
Anzeigebereich für Systemstatus
Netzwerkstaus, Fehlerstatus etc. > siehe Kapitel 4.2
Beschreibung
0
Informationen zur gewählten Schweißaufgabe
JOB-Nummer.
Anzeigebereich für Prozessparameter
Drahtgeschwindigkeit, Betriebsart etc.
Einstellbereich für Prozessparameter
Betriebsart, Spannungskorrektur, Programm, Schweißart etc.
Anzeigebereich für Systemstatus
Netzwerkstaus, Fehlerstatus etc. > siehe Kapitel 4.2

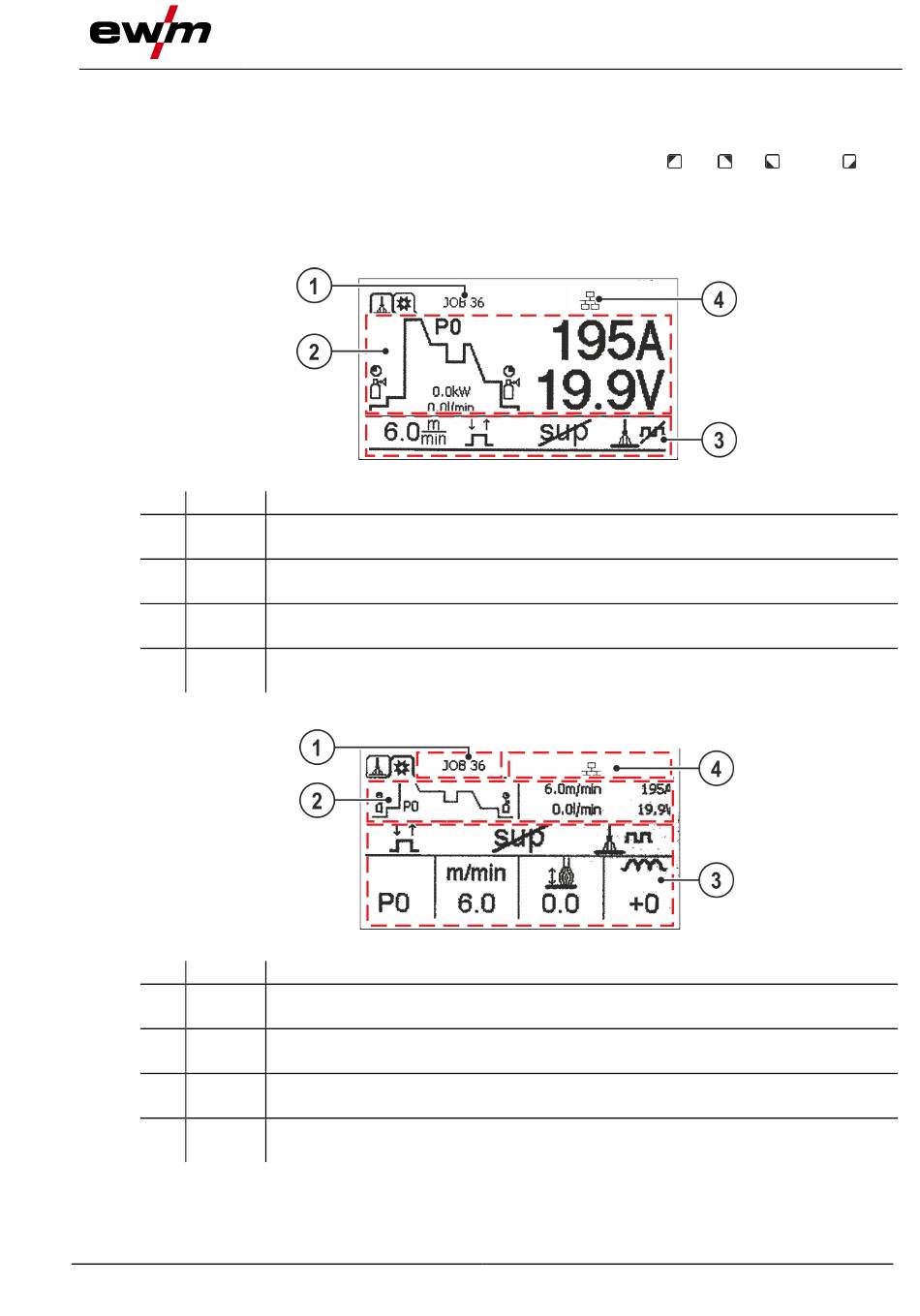

Abbildung 4-2
Abbildung 4-3
Schnellübersicht
Geräteanzeige
, OR
, UL
und UR
wird
