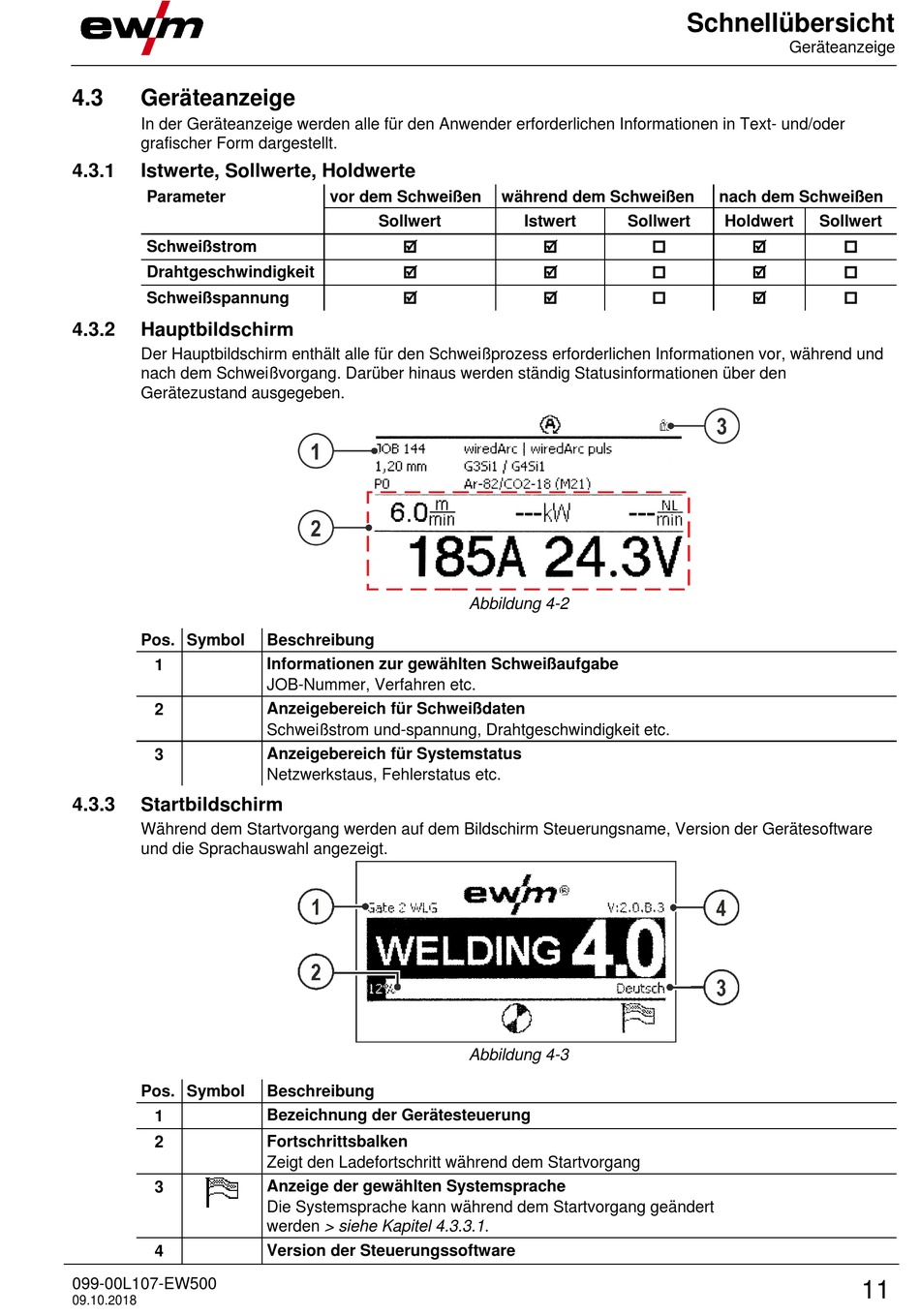

4.3
Geräteanzeige
In der Geräteanzeige werden alle für den Anwender erforderlichen Informationen in Text- und/oder
grafischer Form dargestellt.
4.3.1
Istwerte, Sollwerte, Holdwerte
Parameter
Schweißstrom
Drahtgeschwindigkeit
Schweißspannung
4.3.2
Hauptbildschirm
Der Hauptbildschirm enthält alle für den Schweißprozess erforderlichen Informationen vor, während und
nach dem Schweißvorgang. Darüber hinaus werden ständig Statusinformationen über den
Gerätezustand ausgegeben.
Pos. Symbol
1
2
3
4.3.3
Startbildschirm
Während dem Startvorgang werden auf dem Bildschirm Steuerungsname, Version der Gerätesoftware
und die Sprachauswahl angezeigt.
Pos. Symbol
1
2
3
4
099-00L107-EW500
09.10.2018
vor dem Schweißen
Sollwert
Beschreibung
0
Informationen zur gewählten Schweißaufgabe
JOB-Nummer, Verfahren etc.
Anzeigebereich für Schweißdaten
Schweißstrom und-spannung, Drahtgeschwindigkeit etc.
Anzeigebereich für Systemstatus
Netzwerkstaus, Fehlerstatus etc.
Beschreibung
0
Bezeichnung der Gerätesteuerung
Fortschrittsbalken
Zeigt den Ladefortschritt während dem Startvorgang
Anzeige der gewählten Systemsprache
Die Systemsprache kann während dem Startvorgang geändert
werden > siehe Kapitel 4.3.3.1.
Version der Steuerungssoftware
während dem Schweißen
Istwert
Sollwert
Abbildung 4-2
Abbildung 4-3
Schnellübersicht
Geräteanzeige
nach dem Schweißen
Holdwert
Sollwert
11
