5.4.7
Xnet-Gerät
Das Xnet-Gerät definiert die zum Betreiben des Systems Xnet notwendige Systemkomponente als Teil
einer Expert 2.0 Net / Gateway zum Vernetzen von Schweißstromquellen sowie der Aufzeichnung von
Schweißdaten.
5.4.7.1
Mobilgerät koppeln

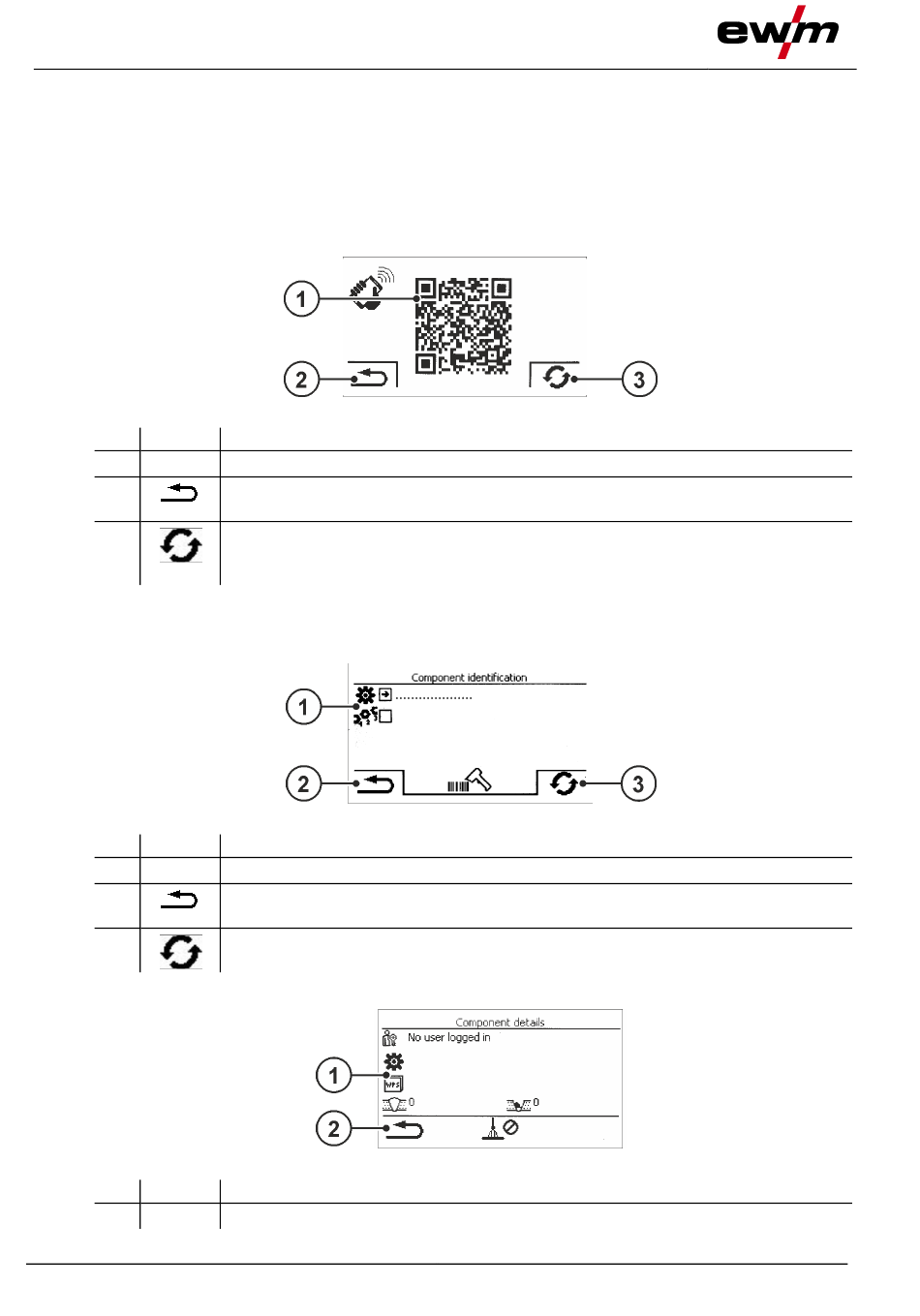

QR-Code zum Verbinden mobiler Endgeräte. Nach erfolgreicher Verbindung werden auf dem Endgerät
Schweißdaten dargestellt.
Pos. Symbol
1
2
3
5.4.7.2
Bauteilidentifikation
In ewm Xnet vordefinierte Barcodes werden mit dem Handscanner erfasst. Bauteildaten werden in der
Steuerung aufgerufen und dargestellt.
Pos. Symbol
1
2
3
5.4.7.3
Bauteildetails
Pos. Symbol
1
30
Beschreibung
0
QR-Code
Menünavigation
Ein Menü zurück.
Meldung zurücksetzen
Meldung kann zurückgesetzt werden und es kann ein neuer QR-Code vom Netzwerk
angefordert werden.
Beschreibung
0
Bauteildaten
Menünavigation
Ein Menü zurück.
Meldung zurücksetzen
Meldung kann zurückgesetzt werden.
Beschreibung
0
Bauteildaten
Abbildung 5-5
Abbildung 5-6
Abbildung 5-7
