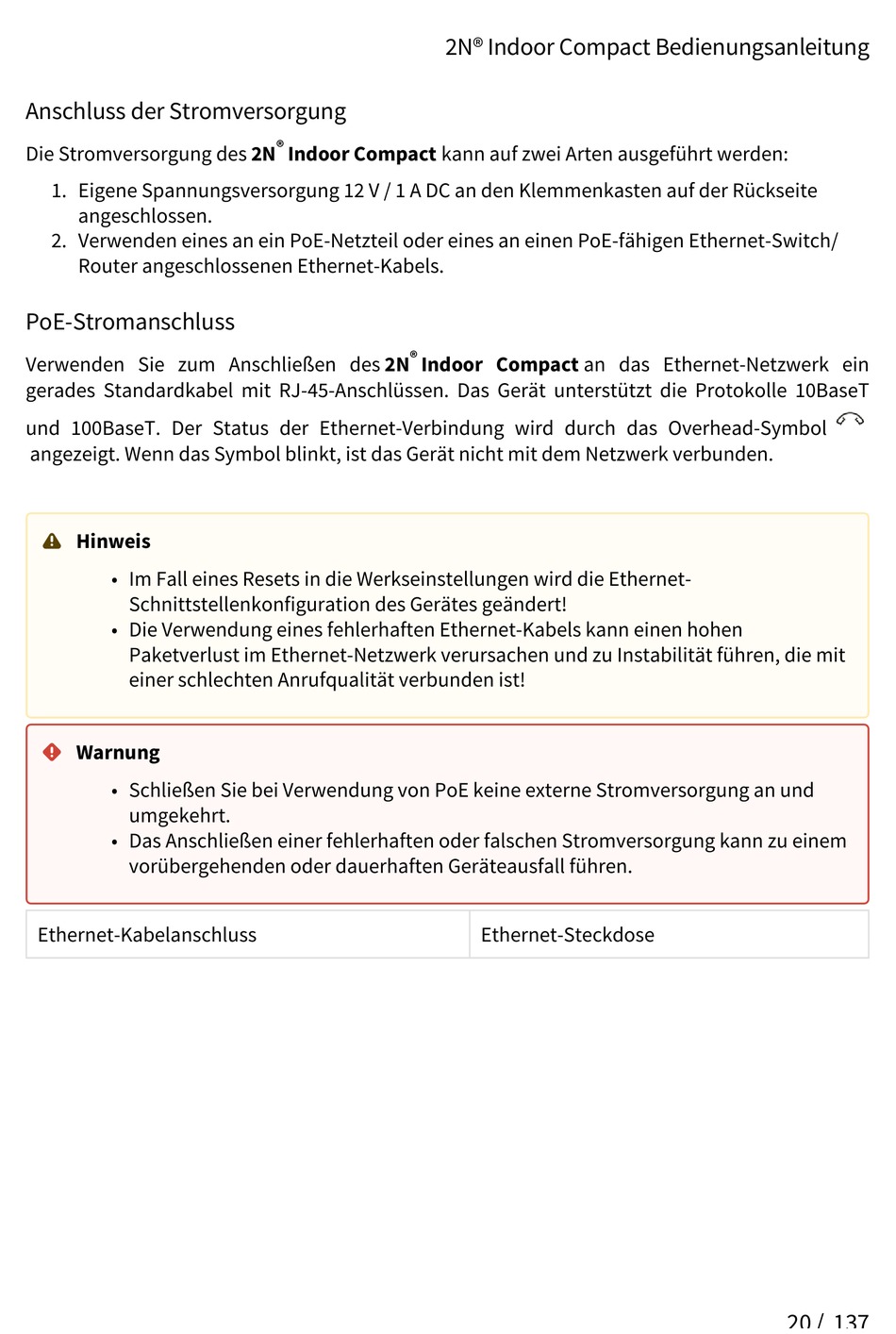

Anschluss der Stromversorgung
Die Stromversorgung des 2N
1. Eigene Spannungsversorgung 12 V / 1 A DC an den Klemmenkasten auf der Rückseite
angeschlossen.
2. Verwenden eines an ein PoE-Netzteil oder eines an einen PoE-fähigen Ethernet-Switch/
Router angeschlossenen Ethernet-Kabels.
PoE-Stromanschluss
Verwenden Sie zum Anschließen des 2N
gerades Standardkabel mit RJ-45-Anschlüssen. Das Gerät unterstützt die Protokolle 10BaseT
und 100BaseT. Der Status der Ethernet-Verbindung wird durch das Overhead-Symbol
angezeigt. Wenn das Symbol blinkt, ist das Gerät nicht mit dem Netzwerk verbunden.

Hinweis
• Im Fall eines Resets in die Werkseinstellungen wird die Ethernet-
Schnittstellenkonfiguration des Gerätes geändert!
• Die Verwendung eines fehlerhaften Ethernet-Kabels kann einen hohen
Paketverlust im Ethernet-Netzwerk verursachen und zu Instabilität führen, die mit
einer schlechten Anrufqualität verbunden ist!

Warnung
• Schließen Sie bei Verwendung von PoE keine externe Stromversorgung an und
umgekehrt.
• Das Anschließen einer fehlerhaften oder falschen Stromversorgung kann zu einem
vorübergehenden oder dauerhaften Geräteausfall führen.
Ethernet-Kabelanschluss
2N® Indoor Compact Bedienungsanleitung
®
Indoor Compact kann auf zwei Arten ausgeführt werden:
®
Indoor Compact an das Ethernet-Netzwerk ein
Ethernet-Steckdose
