2N Indoor Compact
Bedienungsanleitung
Inhaltsverzeichnis
loading

Verwandte Anleitungen für 2N Indoor Compact

Inhaltszusammenfassung für 2N Indoor Compact

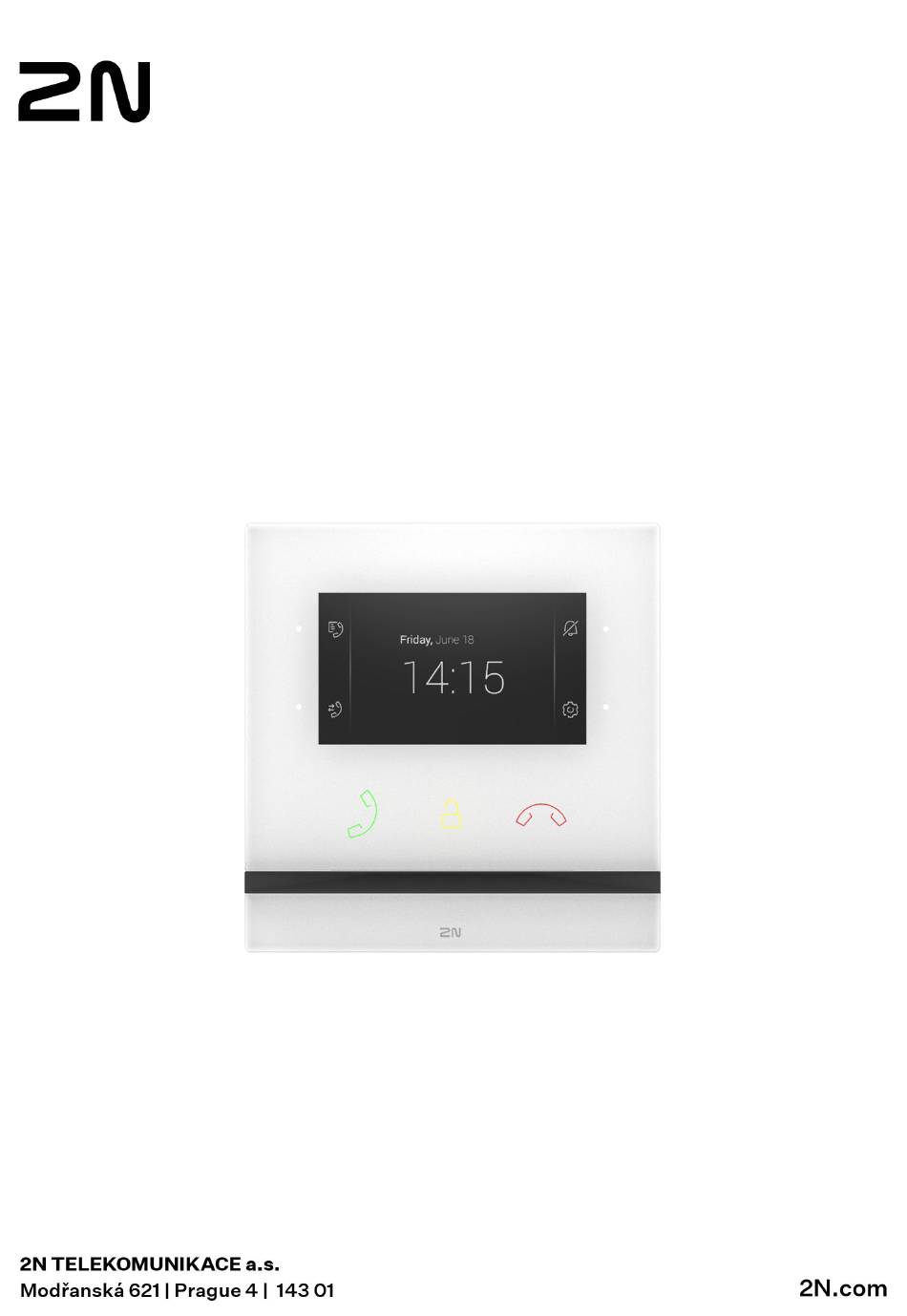

  • Seite 1 2N Indoor Compact Bedienungsanleitung...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Wiederherstellung der Werkseinstellung ..................4 Wiederherstellung der Werkseinstellung ..................4 Verwendete Symbole und Begriffe ....................5 Produkteinführung .......................... 6 Varianten des Produkts ........................6 Installationszubehör ........................6 Kontrolle des Packungsinhalts ......................7 Anordnung der Elemente am Gerät ....................8 Vorderseite ..........................
  • Seite 3 Verriegelung des Geräts ......................72 Nicht-stören-Modus ........................73 Wartung - Reinigung ........................75 Problemlösung ..........................76 Technische Parameter ........................77 2N Indoor Compact ........................77 Allgemeine Anweisungen und Vorsichtsmaßnahmen ..............80 Richtlinien, Gesetze und Anordnungen ................... 80 EU ............................80 Industry Canada ........................81...

  • Seite 4: Wiederherstellung Der Werkseinstellung

    Die Wiederherstellung der Werkseinstellung des Geräts mittels der Softwarekonfiguration erfolgt in der Sektion System > Wartung (S. 54) mithilfe der Wiederherstellung der Standardeinstellung. Um die Werkseinstellung mithilfe von Hardware wiederherzustellen 2N Indoor Compact verfahren Sie wie folgt: Wiederherstellung der Werkseinstellung Drücken sie die Taste RESET und halten Sie sie gedrückt.

  • Seite 5: Verwendete Symbole Und Begriffe

    Verwendete Symbole und Begriffe Verwendete Symbole und Begriffe Im Handbuch werden folgende Symbole und Piktogramme verwendet: GEFAHR Halten Sie sich stets daran Beachten Sie diese Hinweise, um Verletzungsgefahren zu vermeiden. WARNUNG Halten Sie sich stets daran Beachten Sie diese Hinweise, um Schäden am Gerät zu vermeiden.

  • Seite 6: Produkteinführung

    Produkteinführung Produkteinführung In diesem Kapitel stellen wir Ihnen das Produkte 2N Indoor Compact, dessen Anwendungsmöglichkeiten und Vorteile, die sich aus seine Verwendung ergeben, Dieses Kapitel enthält auch Sicherheitshinweise. Varianten des Produkts Bestellnummer: 91378501WH 2N Indoor Compact Variante weiß Bestellnummer: 91378501...

  • Seite 7: Kontrolle Des Packungsinhalts

    Bestellnummer: 9155068 2N IP Solo – Montagescheibe für unebene Oberflächen Bestellnummer: 9155071 2N IP Solo - Schrägplatte mit einem Neigungswinkel von 25° Bestellnummer: 9155074 2N IP Solo – Unterlage zur Installation auf Glas Bei der Installation auf Glas müssen auch Unterlagen für die Installati­...

  • Seite 8: Anordnung Der Elemente Am Gerät

    Produkteinführung Klemmen zum Anschluss der externen Speisung und Türklingeltaste Certificate of ownership Sechskantschlüssel mit Durchmesser 2,5 mm Kurzes Benutzerhandbuch Reinigungslappen für LCD taktiler Aufkleber Anordnung der Elemente am Gerät Vorderseite Display Mikrofon MENÜ-Taste Schloss-Taste Gespräch-beenden-Taste Lautsprecher Öffnungen für die Verankerung des Gerätes Taste für die Annahme eines Gespräches Hinterseite Ausgang zum Anschluss einer externen Induktionsschleife...

  • Seite 9: Mechanische Installation

    Mechanische Installation Mechanische Installation Dieses Kapitel beschreibt die Installation und Verdrahtung des Geräts 2N Indoor Compact. Das Gerät kann auf die folgenden Arten installiert werden: • in die Wand mithilfe der Installationsdose (wird nicht mitgeliefert), • an die Wand mithilfe der Wanddose (nicht mitgeliefert), •...

  • Seite 10: Wandinstallation

    Mechanische Installation Wandinstallation 2N Indoor Compact ist für die Installation an Wänden, Ziegeln und Gipskartonplatten oder Holz vorgese­ hen. Die Installation erfolgt mit der Installationsdose (Best.-Nr: 91378800), die kein Bestandteil der Verpa­ ckung ist. Alternativ kann das Produkt auch in einer Wanddose auf Putz (Best.-Nr: 91378803) oder im Tischständer (Best.-Nr.: 91378802) installiert werden.
  • Seite 11 Nach dem Aushärten brechen Sie die Hebel ab und bedecken Sie die Dose mit dem beiliegenden Deckel. Beim Einbau in Gipskartonplatten befestigen Sie ihn mit Befestigungselementen. Bereiten Sie sich für die Befestigung 2N Indoor Compact in die Installationsdose den mitgelieferten Sechs­ kantschlüssel in der Größe 2,5 mm vor.

  • Seite 12: Installation Des Geräts In Die Installationsdose

    Installation der Wanddose für die Installation des Geräts an die Wand 2N Indoor Compact kann mithilfe einer Wanddose an die Wand moniert werden. Das Display des Geräts ist bei einer solchen Installation um 12° geneigt. Zur Installierung verwendet man die Dose (Bestellnummer:...
  • Seite 13 Mechanische Installation TIPP • Bohrschablone von 2N.com zum Herunterladen. • Die Anordnung der Anschlüsse ist im Kapitel beschrieben Anordnung der Elemente am Gerät (S. Bereiten Sie für die Montage Löcher mit einem Durchmesser von 8 mm für die entsprechenden Dübel und Schrauben vor (werden mit der Dose mitgeliefert.

  • Seite 14: Installation In Den Ständer

    Mechanische Installation Installation in den Ständer Nehmen Sie im Rahmen der Installationsvorbereitung die vorbereiteten Kabel, das UTP-Kabel, den Klingel­ draht (Doppeldraht) und die Stromversorgung heraus. Kürzen Sie die Kabel auf die gewünschte Länge. Crimpen Sie den RJ-45 Konnektor auf das UTP-Kabel. Schließen Sie den Klingel-Doppeldraht oder die Stromversorgung an den Konnektor an.

  • Seite 15: Anschluss Des Geräts

    Internetanbietern) verbunden werden. Um dieses Produkt mit dem Inter­ net zu verbinden, ist definitiv ein Router zu verwenden. PoE-Stromanschluss Verwenden Sie zum Anschließen des 2N Indoor Compact an das Ethernet-Netzwerk ein gerades Standard­ kabel mit RJ-45-Anschlüssen. Das Gerät unterstützt die Protokolle 10BaseT und 100BaseT.

  • Seite 16: Strom Aus Einer Externen Quelle

    Mechanische Installation Der Status der Ethernet-Verbindung wird durch das Overhead-Symbol angezeigt. Wenn das Symbol blinkt, ist das Gerät nicht mit dem Netzwerk verbunden. ACHTUNG • Im Fall eines Resets in die Werkseinstellungen wird die Ethernet-Schnittstellenkonfigurati­ on des Gerätes geändert! • Die Verwendung eines fehlerhaften Ethernet-Kabels kann einen hohen Paketverlust im Ethernet-Netzwerk verursachen und zu Instabilität führen, die mit einer schlechten Anruf­...

  • Seite 17: Taktile Aufkleber

    Mechanische Installation Im Lieferumfang der Haupteinheit des Geräts 2N Indoor Compact ist eine abnehmbare Klemme enthalten, die den Anschluss an die Stecker auf der Rückseite der Haupteinheit ermöglicht. Anschluss des Adapters (1341481, 02520-001) Der weiß markierte Leiter am Ende des Adapters führt die positive Ladung (+), der schwarze Leiter führt die negative Ladung (-).

  • Seite 18: Kurzanleitung

    • Mithilfe der Hardware (RESET-Taste) Anmeldung bei der Web-Konfigurationsoberfläche Geben Sie die IP-Adresse oder den Domainnamen 2N Indoor Compact in den Internetbrowser ein. Der Anmeldebildschirm wird angezeigt. Wenn der Anmeldebildschirm nicht erscheint, vergewissern Sie sich, dass Sie die richtige IP-Adresse eingegeben haben, den richtigen Port oder den richtigen Domainnamen.

  • Seite 19: Konfiguration Mithilfe Der Hardware

    Kurzanleitung Geben Sie die Anmeldedaten ein. Die Standard-Anmeldedaten sind: Benutzername: Admin Passwort: 2n Nach der ersten Anmeldung ist unverzüglich das Passwort zu ändern. Nach der Anmeldung mit dem Standardpasswort ist der Zugriff auf die Funktionen der Web-Konfigurati­ onsschnittstelle eingeschränkt. TIPP Es wird empfohlen, ein Passwort zu verwenden, das schwer zu überwinden ist.

  • Seite 20: Neustart Des Geräts

    Kurzanleitung Die RESET-Taste wird verwendet, um die ursprünglichen Werkseinstellungen wiederherzustellen, das Gerät neu zu starten, die IP-Adresse des Geräts abzurufen und die IP-Adresse auf statischen oder dynamischen Modus umzustellen. Neustart des Geräts Ein kurzes Drücken der RESET-Taste (< 1 s) löst nur den Wiederanlauf der Anlage aus – es kommt zu keiner Konfigurationsänderung Ermittlung der IP-Adresse mittels der Hardware Für die Feststellung der aktuellen IP-Adresse verfahren Sie nach folgenden Punkten:...

  • Seite 21: Stellen Sie Die Dynamische Ip-Adresse Des Gerätes Ein

    Kurzanleitung RESET-Taste loslassen ANMERKUNG Nach dem Restart werden an der Anlage die folgenden Netzparameter eingestellt sein: • IP-Adresse: 192.168.1.100 • Netzmaske: 255.255.255.0 • Standard-Gateway: 192.168.1.1 Stellen Sie die dynamische IP-Adresse des Gerätes ein Für die Einstellung der Netzkonfiguration der Anlage mit dynamischer IP-Adresse (DCHP ON) nach folgen­ den Punkten vorgehen: Drücken sie die Taste RESET und halten Sie sie gedrückt.

  • Seite 22: Wiederherstellung Der Werkseinstellung

    • Durch die Anzeige von Informationen direkt auf dem Gerätedisplay. • Mithilfe der Hardware (RESET-Taste) Aktualisierung der Firmware Bei der Installation von 2N Indoor Compact wird empfohlen, gleichzeitig die Gerätefirmware zu aktualisie­ ren. Die neueste Gerätefirmware finden Sie unter 2N.com. In Kapitel Wartung (S.

  • Seite 23: Wiederherstellung Der Werkseinstellung

    Geben Sie im Zielfeld die Adresse des Anrufziels ein, an das der Anruf weitergeleitet werden soll. Füllen Sie die Ziel-IP-Adresse oder SIP URI in der Form „Name_Benutzer@host“ (z. B.: „johana@2.255.4.255“ oder „johana@calls.2N.com“) aus. Im Falle von lokalen Anrufen geben Sie die ID des angerufenen 2N-Geräts ein, die im Menü...
  • Seite 24 Kurzanleitung Um einen Anruf erfolgreich tätigen zu können, muss der Dienst, der die Weiterleitung des Anrufs gewährleistet, auf dem angerufenen Gerät aktiviert sein.

  • Seite 25: Web-Konfigurationsoberfläche

    Die angezeigte Homepage dient der Veranschaulichung. Die Anzeige der Kacheln hängt von der Verfügbar­ keit der Funktionen auf dem jeweiligen Gerät ab. Die Startseite wird nach der Anmeldung bei der Webkonfigurationsschnittstelle 2N Indoor Compact ange­ zeigt. Sie können jederzeit zu dieser Seite zurückkehren, indem Sie die Taste in der oberen linken Ecke der weiteren Seiten der Webkonfigurationsschnittstelle verwenden.

  • Seite 26: Legenda

    Kastens) zu ausgewählten Teilen der Konfiguration 2N Indoor Compact. Zugriff auf die Konfigurationsschnittstelle 2N Indoor Compact wird über die Web-Konfigurationsoberfläche konfiguriert. Für den Zugriff müssen Sie die IP-Adresse des Geräts kennen oder der Domänenname des Geräts. Das Gerät muss mit dem lokalen IP-Netzwerk verbunden sein und mit Strom versorgt werden.

  • Seite 27: Anmeldung Bei Der Web-Konfigurationsoberfläche

    • Mithilfe der Hardware (RESET-Taste) Anmeldung bei der Web-Konfigurationsoberfläche Geben Sie die IP-Adresse oder den Domainnamen 2N Indoor Compact in den Internetbrowser ein. Der Anmeldebildschirm wird angezeigt. Wenn der Anmeldebildschirm nicht erscheint, vergewissern Sie sich, dass Sie die richtige IP-Adresse eingegeben haben, den richtigen Port oder den richtigen Domainnamen.

  • Seite 28: Anrufaufzeichnungen

    Web-Konfigurationsoberfläche Anrufaufzeichnungen Das Menü Anrufaufzeichnungen zeigt die Übersicht über alle erfolgten Anrufe an. Jeder Anruf trägt folgende Informationen: • Kontakttyp, • ID des Angerufenen/Anrufenden, • Datum und Uhrzeit des Anrufs, • die Dauer des Anrufs und seinen Status (eingehend, ausgehend, verpasst, anderweitig angenommen, Klingeltaste).

  • Seite 29: Telefonbuch

    Web-Konfigurationsoberfläche Ereignisse Bedeutung ErrorStateChanged Informiert über den Fehlerstatus des Geräts. InputChanged Signalisiert eine Änderung des logischen Eingangs. KeyPressed Beim Drücken der Taste (die Ziffern sind 0, 1, 2...,9 und die Kurzwahl­ tasten sind %1,%2 usw.). KeyReleased Beim Loslassen der Taste (die Ziffern sind 0, 1, 2...,9 und die Kurzwahl­ tasten sind %1,%2 usw.).

  • Seite 30: Basiseinstellungen

    B.: „sip:200@192.168.22.15 “oder „sip:name@ihrefirma“. Beim lokal Anrufen und Anrufen auf die mobile App 2N My2N geben Sie „ device:ID_des Geräts“ ein. Falls Sie nach der Telefonnummer die Zeichen /1 resp. /2 angeben, wird für ausgehende Anrufe explizit SIP-Konto 1 resp. 2 benutzt. Falls das Telefonnum­...

  • Seite 31: Zeitprofile

    Man kann einfach die Zeit von–bis und ggf. die Tage in der Woche einstellen, an denen die Funktion verfügbar sein soll. Das 2N-Gerät ermöglicht bis zu 20 verschiedene Zeitprofile zu erstellen (bei einzelnen Modellen kann sich die Zahl der Profile unterscheiden). Sie können der gegebenen Funktion ein beliebiges Zeitprofil zuweisen, das Sie in der Sektion Anrufe >...

  • Seite 32: Feiertage

    Anklicken bezeichnet den Tag als den unregelmäßigen Feiertag und ein weiteres Anklicken löscht den Tag aus der Liste der Feiertage. Telefon Der Dienst Anrufen ist die Grundfunktion des Geräts 2N Indoor Compact - sie ermöglicht, eine Verbindung mit anderen Endgeräten in IP-Netzwerken herzustellen. Das Gerät unterstützt das erweiterte SIP-Protokoll. Allgemeine Einstellungen Allgemeine Einstellungen Maximale Gesprächsdauer –...

  • Seite 33: Ausgehende Anrufe

    Web-Konfigurationsoberfläche • „Immer besetzt“ – Das Gerät lehnt eingehende Anrufe ab. • „Manuelle Antwort“ – Das Gerät signalisiert eingehende Anrufe durch Klingeln und kann mit der Taste beantwortet werden. • „Automatisch“ – das Gerät nimmt den eingehenden Anruf automatisch entgegen. Annehmen nach- Dieser Parameter ist nur aktiv, wenn die automatische Annahme aktiviert ist.

  • Seite 34: Lokalanrufe

    Identifizierung im Netz Kompatibilitätsmodus für lokale Anrufe – ermöglicht diesem Gerät, mit älteren Geräten im Netzwerk zu kommunizieren (z. B. 2N Indoor Touch). Dieser Modus ist exklusiv und erlaubt keine Anrufe mit Geräten in einem anderen Modus. Geräte-ID – legt die Geräteidentifizierung fest, die in der Liste der Lokalgeräte in allen 2N-Geräten des gleichen Lokalnetzes angezeigt wird.

  • Seite 35: Registerkarte Konfiguration

    Web-Konfigurationsoberfläche der Sicht der eingehenden Anrufe sind beide SIP-Konten gleichwertig. Die ausgehenden Anrufe werden primär mittels des SIP 1 Kontos realisiert. Falls das Konto SIP1 nicht registriert ist (z.B. aus dem Grund einer Störung der SIP-Zentrale), wird für die ausgehenden Anrufe automatisch das Konto SIP2 verwendet.

  • Seite 36: Ausgangswerte Lokaler Ports Für Sip

    Web-Konfigurationsoberfläche einzustellen, die vom DNS erhalten wurden. Wenn DNS diese Einträge nicht bereitstellt, wird die Standard­ portnummer der Transportschicht verwendet (5060 für UDP und TCP, 5061 für TLS). SIP-Registrar Registrierung aktiviert- Aktivieren Sie die Registrierung von Gerät für den konfigurierten SIP-Registrar. Registrar-Adresse –...
  • Seite 37 Web-Konfigurationsoberfläche UDP und TCP SIP 4 5066 5067 PRACK aktiviert – Erlaubt die PRACK-Methode (zuverlässiges Bestätigen der SIP-Nachrichten mit den Codes 101–199). REFER aktiviert – Erlaubt die Umleitung der Anrufe mittels der REFER-Methode. KeepAlive-Pakete senden - stellt ein, ob das Gerät regelmäßig STUN/CRLF-Pakete an den Registrator und auch SIP OPTIONS während Anrufen senden soll, um eine bereits bestehende Verbindung aktiv zu halten.

  • Seite 38: Erweiterte Codecs-Einstellungen

    Web-Konfigurationsoberfläche Service records rotieren – aktiviert das Rotieren der SRV für SIP-proxy und Registrar. Das ist eine alterna­ tive Methode für Übergang zu Reserve-Server beim Ausfall oder bei Nichterreichbarkeit der Hauptserver. Registerkarte Video Video Codecs Ermöglicht die Verwendung einzelner Videocodecs zu erlauben/zu verbieten, die beim Aufbau der Verbin­ dung angeboten werden, und ihre Priorität einzustellen.

  • Seite 39: Services

    Web-Konfigurationsoberfläche Services Entriegelung Das Menü Entriegelung ist eine Funktion des 2N Indoor Compact, mit der die Parameter für das Fern-Ent­ riegeln der Türen festgelegt werden. Einstellung der Entriegelung Default Code der Entriegelung- dieser Code wird verwendet, wenn ein Anruf an ein Gerät/eine Telefonnum­...

  • Seite 40: Eigenschaften Der Komponente

    Integration Registerkarte MS Teams Die Integration mit Microsoft Teams ermöglicht Anrufe zwischen dem 2N Gerät und Ihrem Microsoft Teams Konto. Um das Gerät mit Microsoft Teams zu verbinden, müssen Sie zunächst das SIP-Gateway der Mic­ rosoft Teams-Installation konfigurieren. Das Verfahren ist in der (auf Englisch) oder in der MS Teams- Dokumentation beschrieben.

  • Seite 41: Einstellung Des Konfigurationsservers

    Web-Konfigurationsoberfläche • „Onboarding fehlgeschlagen“ - das Gerät war nicht in der Lage, eine gemeinsame oder individuelle Onboarding-Konfiguration zu erhalten oder konnte sich nicht beim SIP-Onboarding-Server registrieren. • „Offline“ – keine Antwort vom Server. • „Online“ – das Gerät ist erfolgreich auf dem SIP-Endpunktserver registriert. •...

  • Seite 42: Benutzertöne

    Sie können die aufgezeichnete Audiodatei (lokal auf Ihrem PC) mit Web-Server 2N Indoor Compact kann mit einem Standardbrowser konfiguriert werden, der auf den integrierten Webser­ ver des Gerätes zugreift. Das HTTPS-Protokoll wird für die Kommunikation zwischen dem Browser und dem Gerät verwendet.

  • Seite 43: Benutzerlokalisierung

    Übersetzungen der Texte der Benutzerschnittstelle. Hardware Audio 2N Indoor Compact ist mit einem Lautsprecher ausgestattet. In diesem Teil der Konfiguration werden die Lautstärke der Anrufe und die Lautstärke der Signalisierung verschiedener Zustände des Geräts angepasst. Lautstärke während des Anrufs Lautstärke während des Anrufs –...

  • Seite 44: Hintergrundbeleuchtung

    Web-Konfigurationsoberfläche Basis-Einstellungen In diesem Block können Sie die Grundparameter des Displays einstellen. Sprache – Legt die Sprache der angezeigten Texte fest. Mann kann eine der voreingestellten Sprachen wählen Datumsformat – legt das Datumsanzeigeformat fest. Uhrzeitformat– legt das Zeitanzeigeformat fest. Bildschirmverriegelung aktivieren – durch das Ankreuzen wird die Verriegelung des Geräts im Ruhemo­ dus des Geräts aktiviert.

  • Seite 45: Digitale Eingänge

    System Netz 2N Indoor Compact stellt eine Verbindung zum lokalen Netzwerk her und muss über eine gültige IP- Adresse verfügen, damit die Funktion ordnungsgemäß funktioniert. Eventuell kann er die IP-Adresse von einem DHCP-Server in diesem Netzwerk beziehen. Die IP-Adresse und die DHCP-Einstellungen werden im Abschnitt Netzwerk konfiguriert.

  • Seite 46: Vlan-Einstellungen

    Web-Konfigurationsoberfläche Angebotene Modi – wählt Modi, die bei automatischer Verhandlung angeboten werden (auto-negotiation). Aktueller Portzustand – aktueller Status des Netzschnittstellenports Half oder Full Duplex – 10 mbps oder 100 mbps). Identifizierung im Netz Hostname – Einstellen der Geräte-ID im Netzwerk. Identifikator des Herstellers –...
  • Seite 47 Web-Konfigurationsoberfläche Registerkarte Firewall Aktivieren Sie die Firewall – schützt das Gerät vor schädlichen Anfragen. Es wird dringend empfohlen, die Firewall ständig aktiviert zu haben. Firewall Aktiviert Aktivierung der Firewall, die das Gerät vor schädlichen Anforderungen schützt. Status - zeigt den Status der Firewall an. Der Status der Firewall kann Ausgeschaltet, Aktiv oder Möglicher Angriff erkannt sein (wenn ein Problem festgestellt wird und einige Anfragen ignoriert werden).

  • Seite 48: Tls Authentifizierung

    Passwort – Zutrittspasswort, das für die Authentifizierung mittels der Methode PEAP MSCHAPv2 angewen­ det wird. Datum und Uhrzeit Das Gerät 2N Indoor Compact ist mit einer Echtzeituhr ohne Stromausfallsicherung versehen. Die Zeit im Gerät kann jederzeit mit der Internetzeit synchronisiert werden, indem die Funktion Zeit aus dem Inter­...

  • Seite 49: Aktuelle Zeit

    Web-Konfigurationsoberfläche ANMERKUNG Für die Grundfunktion des Gerätes sind keine korrekten Datums- und Uhrzeiteinstellungen erforderlich.Das aktuelle Datum und die aktuelle Uhrzeit werden für die korrekte Funktion von Zeitprofilen und für die korrekte Anzeige von Ereigniszeiten in verschiedenen Listen (Syslog, Aufzeichnungen angeschlossener Karten, über die HTTP-API heruntergeladenes Geräteprotokoll usw.) benötigt..

  • Seite 50: Zertifikate

    Beta-Funktionen ergeben. Die Beta-Funktionen werden nur zu Testzwecken bereitgestellt. Zertifikate Einige Geräte-Netzwerkdienste des Geräts 2N Indoor Compact verwenden das sichere TLS-Protokoll zur Kommunikation mit anderen Geräten im Netzwerk. Dieses Protokoll verhindert das Abhören durch Dritte. Gegebenenfalls den Kommunikationsinhalt ändern. Beim Herstellen einer Verbindung mit dem TLS-Protokoll wird eine einseitige oder einseitige Verbindung hergestellt.
  • Seite 51 Es erscheint ein Dialogfeld, in dem Sie die folgenden Informationen eingeben: • Common Name (CN) - dieser Eintrag muss die IP-Adresse oder den Domain-Namen enthalten, unter dem die Web-Oberfläche des 2N IP Intercom Gerätes erreichbar ist. • SAN: mDNS - Ermöglicht die Aufnahme von mDNS (Multicast DNS) als alternativen Subject-Namen (SAN) in das Zertifikat.

  • Seite 52: Aktualisierung

    Web-Konfigurationsoberfläche Aktualisierung Registerkarte My2N Die My2N-Cloud-Plattform wird für die Fernverwaltung und -konfiguration von 2N IP-Geräten verwendet und ermöglicht eine Fernverbindung zur Webschnittstelle des Geräts. My2N erlaubt – erlaubt das Anschließen an den Dienst My2N. My2N Security Code Seriennummer – zeigt die Seriennummer des Geräts an, für das der My2N-Code gültig ist.

  • Seite 53: Registerkarte Paketerfassung

    Web-Konfigurationsoberfläche Größe der erfassten Pakete – zeigt an, wie viele Pakete erfasst wurden. Status der Syslog-Erfassung – zeigt an, ob die Erfassung von Syslog-Nachrichten im Bookmark Syslog läuft. Syslog-Erfassungslänge – zeigt an, wie lange Syslog-Nachrichten auf der Registerkarte Syslog erfasst werden.

  • Seite 54: Remote-Paketerfassung

    Web-Konfigurationsoberfläche Lokale Paketerfassung Beim lokalen Erfassen von Paketen empfehlen wir, die Bitrate der Videoübertragung auf unter 512 kbps zu reduzieren. Wenn der Puffer während der lokalen Erfassung voll ist, werden die ältesten gespeicherten Pakete automatisch überschrieben. Die Paketerfassung starten Sie durch das Anklicken von Um die Erfassung zu beenden, klicken Sie auf Sie können die Datei mit den erfassten Paketen auf der Festplatte speichern, indem Sie auf klicken.
  • Seite 55 ACHTUNG In der Konfigurationsdatei ist das Anmeldepasswort gespeichert. Ist das Passwort in der Datei nicht verschlüsselt oder das 2N-Default-Passwort, wird nur der gültige Teil der Konfi­ guration geladen. Das bedeutet, dass die Konfiguration geladen wird, aber als Passwort das ursprüngliche beibehalten wird und nicht auf den in der Datei angegebenen Wert geändert wird.

  • Seite 56: Verwendete Ports

    Daten für anonyme Nutzungsstatistiken senden – erlaubt das Absenden von anonymen statistischen Daten über die Nutzung der Anlage an den Hersteller. Diese Daten enthalten keine empfindlichen Informatio­ nen, wie z.B. Passwörter, Zutrittscodes und auch keine Telefonnummern. Die 2N TELEKOMUNIKACE a.s. verwendet diese Informationen zur Verbesserung der Qualität, Zuverlässigkeit und Leistungsfähigkeit der Software.
  • Seite 57 Standard­ Ein­ Einstel­ koll tung mäßig ein­ stell­ lungen geschaltet ✓ Echo (device dis­ 8002 In/Out × – covery)* 2N IP Eye 8003 × × – HTTP In/Out ✓ ✓ Web-Ser­ ver (S. ✓ ✓ HTTPS In/Out Web-Ser­ ver (S.
  • Seite 58 Web-Konfigurationsoberfläche Service Port Proto­ Rich­ Standard­ Ein­ Einstel­ koll tung mäßig ein­ stell­ lungen geschaltet ✓ 5060, TCP/UD In/Out × Telefon 5062 (S. 32) ✓ SIPS 5061 In/Out × Telefon (S. 32) Syslog × × – ✓ My2N Knocker × –...

  • Seite 59: Gerätesteuerung

    Gerätesteuerung Gerätesteuerung Die hintergrundbeleuchteten MENU-Tasten rechts und links dienen zur Steuerung des Gerätes über das Display. Neben den aktiven Tasten wird ein Symbol angezeigt, das die Aktion angibt, die die Taste auslösen wird, siehe Angewendete Symbole (S. 59). Allgemein gilt, dass: •...
  • Seite 60 Gerätesteuerung Symbol Beschreibung Nicht-stören-Modus Einstellung des Geräts Anrufaufzeichnungen Erhöhen Sie die Klingeltonlautstärke eines eingehenden Anrufes Verringert die Klingeltonlautstärke für einen eingehenden Anruf Stummschalten der Lautstärke eines eingehenden Anrufes Eingestellte Werte erhöhen Eingestellte Werte verringern Schaltet das Mikrofon während eines Anrufes aus Bildschirmschloss gesperrt Entsperrt, Bildschirmschloss aktiviert/deaktiviert Stornierung der Wahl und Rückkehr zur Startseite...
  • Seite 61 Gerätesteuerung Symbol Beschreibung Kameravorschau Gerätedetail im Adressbuch Kamera 1 Kamera 2 Zurück Nach oben scrollen Nach unten scrollen Hinweis auf den Status des Türkontakts (Tür zu lange geöffnet, Tür gewaltsam geöffnet)

  • Seite 62: Startbildschirm

    Gerätesteuerung Startbildschirm Der Startbildschirm ist als Anfangsanzeige des Geräts eingestellt, die nach der Aktivierung des Geräts und Betätigung der Taste vom Ruhemo­ dus angezeigt wird. Das Gerät zeigt an: • das Symbol für verpasste Anrufe (wenn der Anruf von einem Gerät/einer Nummer kam, das/die im Verzeichnis eingetragen ist) •...

  • Seite 63: Menü Verzeichnis

    Gerätesteuerung Mögliche Aktionen Ausführung Ergebnis der Aktion Menüanzeige Einstellungen Langes Drücken Auf dem Gerätedisplay wird angezeigt Menü Einstellungen (S. 65). Betätigung des einge­ Der HTTP-Befehl wurde an das externe Senden des konfigurierten stellten Symbols des Gerät gesendet. HTTP-Befehls (S. 39) HTTP-Befehls befindet sich neben der rechten unteren Taste...

  • Seite 64: Menü Anrufaufzeichnungen

    Gerätesteuerung Mögliche Aktio­ Ausfüh­ Ergebnis der Aktion rung Anzeige des Eine Vorschau der Kamera des Geräts wird angezeigt, wenn die Gerätedetails. Kamera verfügbar ist. Zwischen den Details der einzelnen Geräte können Sie mit den Pfeil­ tasten umschalten. Menü Anrufaufzeichnungen, Die Anrufaufzeichnungen können durch das Drü­ cken des Symbols angezeigt werden.

  • Seite 65: Menü Einstellungen

    Gerätesteuerung Mögliche Aktio­ Ausfüh­ Ergebnis der Aktion rung Anrufdetails Es werden Informationen zum Anruf und eine Vorschau der Kamera anzeigen des Geräts, sofern vorhanden, angezeigt. Wenn während des Anrufs Screenshots gemacht wurden, werden diese in den Anrufdetails angezeigt und Sie können zwischen ihnen umschalten.

  • Seite 66: Klänge Und Töne

    Gerätesteuerung Wenn Sie die Gerätesperre aktivieren, müssen Sie einen PIN eingeben, um den Bildschirm zu sperren. Der gleiche PIN-Code wird zum Entsperren des Bildschirms benötigt. Klänge und Töne In diesem Bereich können Sie die Klingel- und Anruflautstärke, den Klingelton und den Türklingelton einstel­ len.

  • Seite 67: Betriebszustände

    Dieses Kapitel enthält eine grundlegende Beschreibung der Benutzerszenarien und -zustände, die bei der Verwendung des Geräts 2N Indoor Compact auftreten können, eine Liste der Optionen, die dem Benutzer in diesen Zuständen zur Verfügung stehen, und das erwartete Ergebnis dieser Aktionen.

  • Seite 68: Anrufe

    In diesem Zustand ist eine Verbindung oder ein Verbindungsversuch mit einem anderen Gerät im Gange. Die Funktionen von 2N Indoor Compact sind eingeschränkt, man kann nicht zur Startseite umschalten und zu einzelnen Menüs wechseln. Die möglichen Aktionen sind in der nachstehenden Tabelle angeführt.

  • Seite 69: Ausgehender Anruf

    Gerätesteuerung • Eingehender Anruf, der versucht, mit dem Anrufbeantworter 2N Indoor Compact Verbindung anzuknüp­ fen. • Verlaufender Anruf, falls die Verbindung zwischen den Geräten angeknüpft ist, wird der Ton übertragen und die Kameravorschau wird angezeigt, falls vorhanden. Ausgehender Anruf Eingehender Anruf Verlaufendes Gespräch...
  • Seite 70 Gerätesteuerung Mögliche Aktio­ Ausfüh­ Ergebnis der Aktion rung Das Gerät 2N Indoor Compact überträgt den Ton zum Zielgerät Anruf stumm­ nicht. schalten Das Mikrofon-Symbol färbt sich rot. Die Meldung "Niemand kann Sie hören" wird angezeigt, während das Gespräch läuft. Die Mikrofontaste blinkt gelb.

  • Seite 71: Ruhemodus

    Wahl von ange­ zeigt wer­ den.) Ruhemodus In den Ruhemodus wechselt das Gerät 2N Indoor Compact nach dem Ablauf der festgelegten Zeit, in der es keine Tätigkeit aus­ führt. Die Länge dieser Zeit wird im Menü Dis­ play (S. 43) >...

  • Seite 72: Verriegelung Des Geräts

    Gerätesteuerung Verriegelung des Geräts Beim Einschalten der Verriegelung des Geräts 2N Indoor Compact ist der PIN-Code einzuge­ ben (enthaltend die Ziffern 1–4), der der Verriege­ lung des Geräts dient. Der gleiche PIN-Code wird zum Entriegeln des Geräts benötigt. Beim eingehenden Anruf, bei dem die Verriege­...

  • Seite 73: Nicht-Stören-Modus

    Gerätesteuerung Nicht-stören-Modus Der Klingelton für eingehende Anrufe ist im Modus „Bitte nicht stören“ ausgeschaltet. In die­ sem Modus kann der Anruf angenommen, abge­ lehnt oder beendet werden, sehen Anrufe (S. 68). Bei einem eingehenden Anruf zeigt das Display eine Vorschau der Kamera an, sofern verfügbar, Anrufer-ID und Nachricht Eingehender Anruf.
  • Seite 74 Gerätesteuerung Mögliche Aktionen Ausführung Ergebnis der Aktion Deaktivierung des Der Modus Nicht stören wird Modus Nicht stören deaktiviert und das Glockensym­ auf dem Startbildschirm oder im bol wird weiß. Menü Einstellungen...

  • Seite 75: Wartung - Reinigung

    Wartung - Reinigung Wartung - Reinigung 2N Indoor Compact enthält keine umweltschädlichen Komponenten. Entsorgen Sie das Gerät im Einklang mit den geltenden Rechtsvorschriften. Beim Gebrauch kommt zur Oberflächenverschmutzung. Zur Entfernung des Schmutzes genügt meistens ein weiches mit sauberem Wasser angefeuchtetes Tuch. Zur Reinigung nehmen Sie Mittel her, die für Brillen, Optik, Bildschirme usw.

  • Seite 76: Problemlösung

    Problemlösung Problemlösung Die am häufigsten gelösten Probleme finden Sie auf den Seiten https://www.2n.com/faqs.

  • Seite 77: Technische Parameter

    Technische Parameter Technische Parameter 2N Indoor Compact Versorgungsart Verbrauch Umpolungsschutz Ruheleistung ✓ PoE, IEEE 802.3af 12 W 1,9 W (empfohlen) 12 V DC ±10 % Netz­ 12 W ✓ 1,9 W teil; 1 A Benutzerschnittstelle Bedienung 7 kapazitive Tasten mit weißer und RGB-LED-Hintergrund­...
  • Seite 78 MJPEG, RTP, RTSP, HTTP Codecs MJPEG, H.264 -Schnittstelle 10 / 100BaseT, RJ-45; Cat5e oder höher 2 wire 10 Mbit 2N 2 Wire -IP 10 Mbit, empfohlene einadrige 24AWG, cat3 Kabel Eingang der Klingel Eingabetyp Schaltkontakt (Taster oder Relais) Kontakttyp Normally open (NO) Kontaktparameter Max.
  • Seite 79 Technische Parameter Mechanische Parameter Betriebstemperatur 0 bis 50 °C Relative Betriebsfeuchtigkeit 10 bis 90 % nicht kondensierend Lagertemperatur −20 °C bis +70 °C Empfohlene Höhe bis 2000 m...

  • Seite 80: Allgemeine Anweisungen Und Vorsichtsmaßnahmen

    Hersteller haftet für keine Schäden, die mit der Verwendung des ursprünglichen Passwortes entstehen. Der Hersteller haftet auch für keine Mehrkosten, die dem Kunden durch Telefongespräche auf Linien mit erhöhtem Tarif entstehen. Richtlinien, Gesetze und Anordnungen 2N Indoor Compact entspricht den folgenden Richtlinien und Vorschriften: • 2012/19/EU über Elektro- und Elektronik-Altgeräte.

  • Seite 81: Industry Canada

    Allgemeine Anweisungen und Vorsichtsmaßnahmen • 2014/30/EU über die elektromagnetische Verträglichkeit • 2014/35/EU über die Bereitstellung elektrischer Betriebsmittel zur Verwendung innerhalb bestimmter Spannungsgrenzen • 2011/65/EU zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronik­ geräten Industry Canada Dieses Gerät der Klasse B entspricht den Anforderungen des kanadischen Standards ICES/NMB-003. Gesetzgebung Japans 本製品は、特定無線設備の技術基準適合証明...
  • Seite 82 2N Indoor Compact – Bedienungsanleitung © 2N Telekomunikace a. s., 2025 2N.com...
