2N Indoor Compact Bedienungsanleitung Seite 16

2N® Indoor Compact Bedienungsanleitung

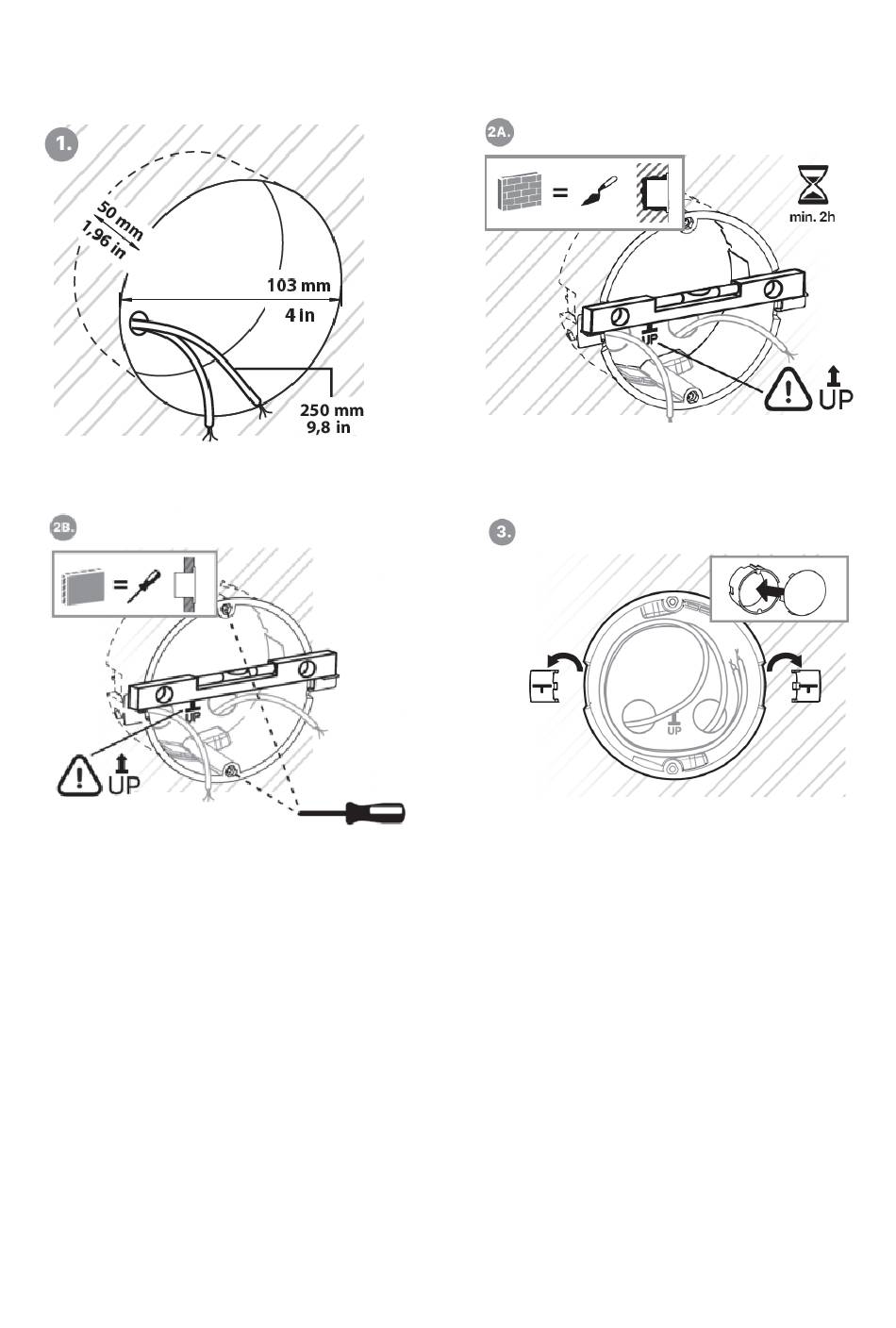

Für die Montage muss ein entsprechendes kreisförmiges Loch für die Unterputzdose in der
Wand mit einem Durchmesser von 103 mm und einer Tiefe von 50 mm vorbereitet werden. Es
wird davon ausgegangen, dass alle benötigten Kabel mit einer maximalen Länge von 25 cm in
die vorbereitete Öffnung geführt werden. Setzen Sie zum Testen die versenkbare Dose in das
vorbereitete Loch ein und vergewissern Sie sich, dass das Loch tief genug ist. Wenn das Loch
gelungen ist, montieren Sie die versenkbare Dose, indem Sie sie hineinlegen. Platzieren Sie eine
Wasserwaage auf den Haltehebeln, um eine genauere Ausrichtung zu erzielen. Nach dem
Aushärten brechen Sie die Hebel ab und bedecken Sie die Dose mit dem beiliegenden Deckel.
Beim Einbau in Gipskartonplatten befestigen Sie ihn mit Befestigungselementen.
16 / 137
