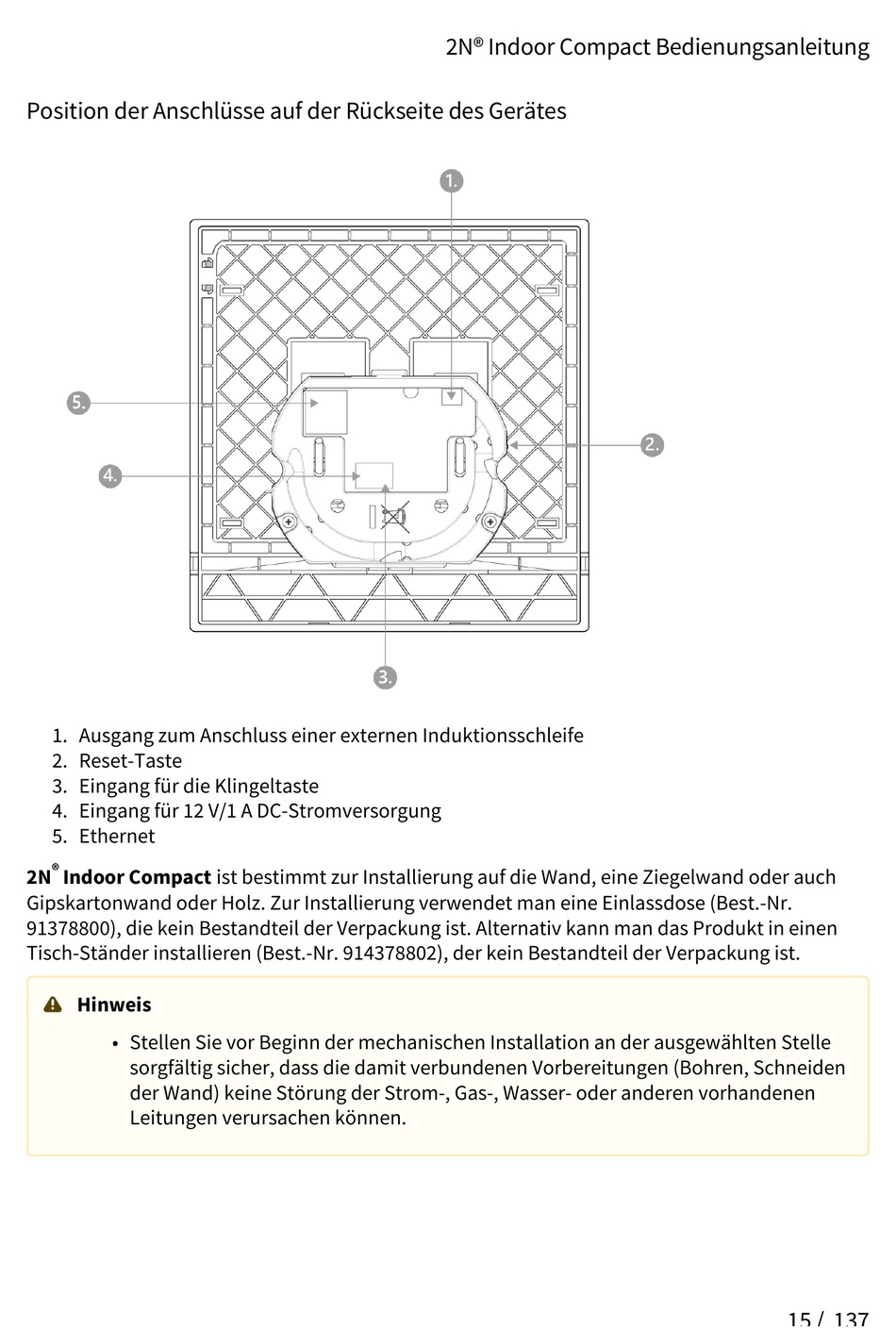

Position der Anschlüsse auf der Rückseite des Gerätes
1. Ausgang zum Anschluss einer externen Induktionsschleife
2. Reset-Taste
3. Eingang für die Klingeltaste
4. Eingang für 12 V/1 A DC-Stromversorgung
5. Ethernet
®
2N Indoor Compact ist bestimmt zur Installierung auf die Wand, eine Ziegelwand oder auch
Gipskartonwand oder Holz. Zur Installierung verwendet man eine Einlassdose (Best.-Nr.
91378800), die kein Bestandteil der Verpackung ist. Alternativ kann man das Produkt in einen
Tisch-Ständer installieren (Best.-Nr. 914378802), der kein Bestandteil der Verpackung ist.

Hinweis
• Stellen Sie vor Beginn der mechanischen Installation an der ausgewählten Stelle
sorgfältig sicher, dass die damit verbundenen Vorbereitungen (Bohren, Schneiden
der Wand) keine Störung der Strom-, Gas-, Wasser- oder anderen vorhandenen
Leitungen verursachen können.
