Lauda C 6 CS Betriebsanleitung Seite 23

LAUDA Compactthermostate
C 6 CS, C 12 CS, C 20 CS, K 6 KS, K 12 KS, K 20 KS
GCS, GKS

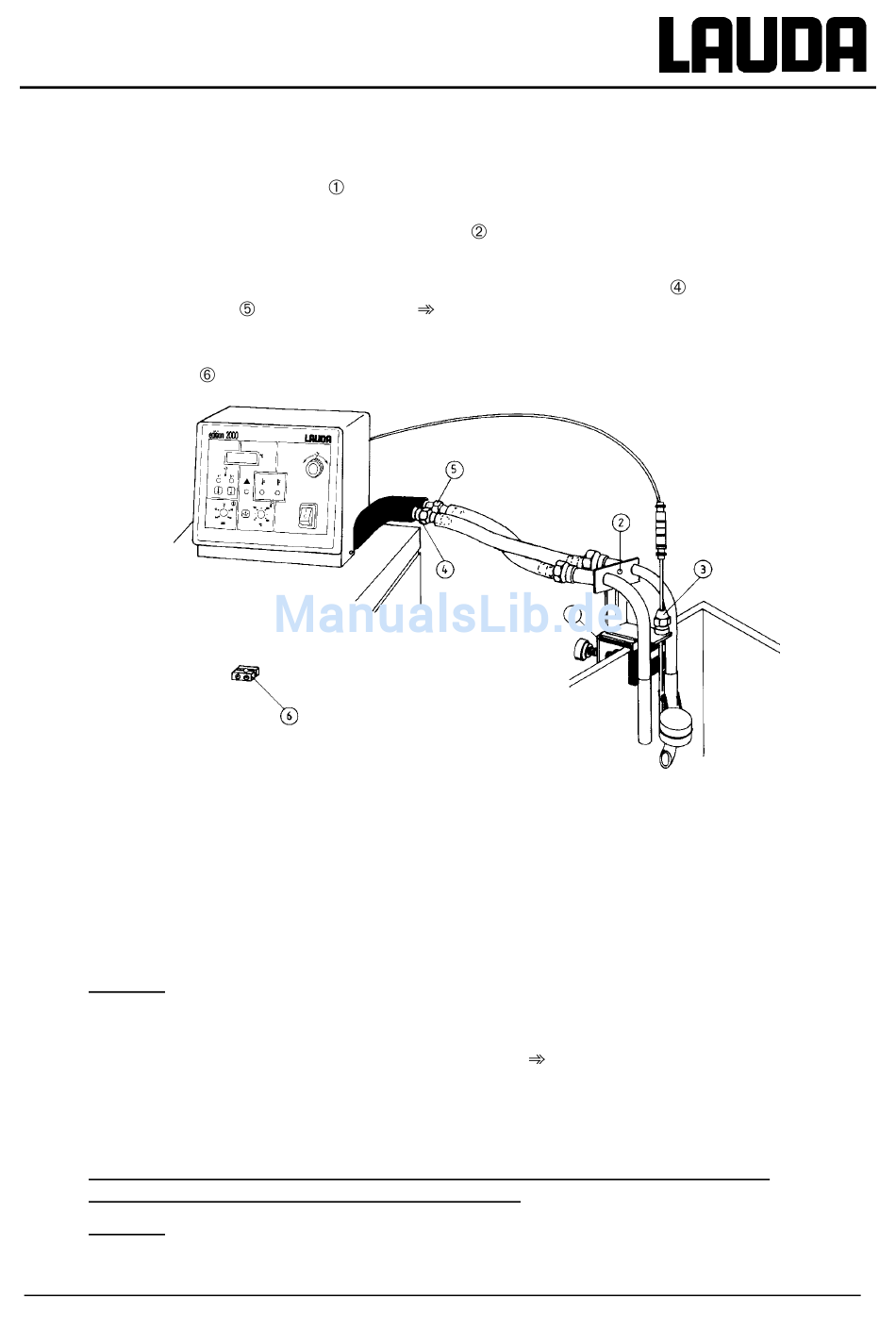

Montage des Niveaukonstanters
Mittels der Schraubklemme
Befestigung eignet sich für runde und eckige Bäder.
Höhenverstellung nach Lösen der Schraube
Auf gute Umwälzung und Bewegungsfreiheit des Schwimmers achten!
Schlauchverbindungen zum Thermostaten herstellen, Druckstutzen
und Saugstutzen
Klemmverschraubung für Pt 100-Fühler (4 mm Ø)
Die Klemme
Es ist empfehlenswert, das externe Bad niveaugleich aufzustellen.
Wenn der Niveauunterschied zwischen offenem externem Bad und Thermostatenbad
größer ist als 0,5 m, besteht je nach Anwendungsfall die Möglichkeit, dass der
Regelbereich der Niveauregelung nicht ausreicht. Bei höherem externem Badniveau ist
dann der Saugschlauch, bei niedrigem externem Niveau der Druckschlauch mit einer
Schlauchklemme so weit abzuquetschen, dass sich ein konstantes Niveau im Bad
einstellt, bei dem sich der Schwimmer im Regelbereich befindet.
Achtung: Bei nicht ganz niveaugleicher Aufstellung von Thermostat und externem Bad ist
für die Belüftung der Anschlussschläuche bei ausgeschalteter Pumpe zu sorgen, um ein
Überlaufen zu verhindern.
Besser ist die Verwendung der Rücklaufsicherung (
Stelle der Schlauchverbindung (Bad oder Thermostatenanschluss) montiert wird und
elektrisch an den Netzausgang 34 H angeschlossen wird.
Rücklaufsicherung
Schläuche mit Hilfe von Schlauchklemmen gegen Abrutschen sichern oder V2A
Metallschläuche mit Verschraubungen verwenden.
Achtung: Zum Festziehen der Überwurfmuttern (SW 19) an den Schlauchanschlüssen am
Gewindenippel mit Gabelschlüssel SW 14 gegenhalten!
YACD0049 19.04.02
den Niveaukonstanter im externen Bad montieren. Diese
an die Saugseite (
wird bei diesen Geräten nicht benötigt!
Best.-Nr. LPZ 901
.
Abbildung).
Kapitel Zubehör), die an höchster
- 23 -
an die Druckseite
Best-Nr. UD 125
