4 Vorbereitung zur Installation
4.8.4

SCB-10 Anlagenbeispiel H-01-01-02-01-00-02-01

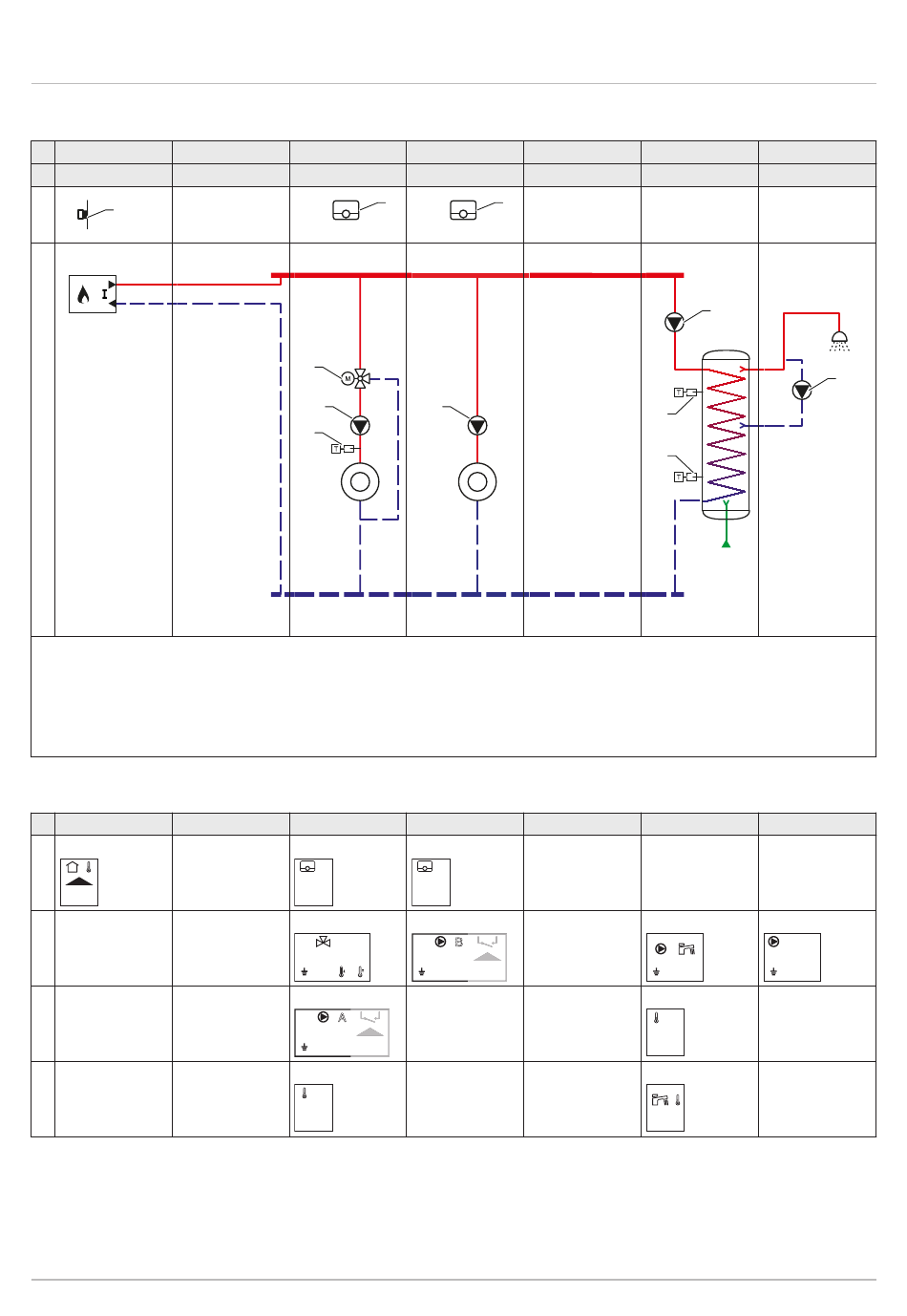

Tab.34 Hydraulisches Schema
Erzeuger Anschluss
H 01 01
(1) (2)
A
AD-3001435-01
AD-3001484-01
(1) 01: Kessel mit primärem Heizkreis (keine Pumpe)
(2) 01: Direktanschluss
(3) 02: Mischerkreis
(4) 01: Ungemischter Kreis
(5) 00: Leer (kein Heizkreis)
(6) 02: Trinkwasserspeicher mit zwei Fühlern und Pumpe
(7) 01: Trinkwasserkreislauf (mit Pumpe)
Tab.35 Vorzunehmende elektrische Anschlüsse an CB-01, SCB-10 und AD249
Erzeuger Anschluss
A CB-01
Tout
1
2
3
28
CircA 1
02
(3)
A
AD-3001437-01
1
2
3
AD-3001475-01 AD-3001432-01
CircA 1
SCB-10
A
R-Bus
SCB-10
A
N
SCB-10
N L TS TS
SCB-10
A
Tflow
CircB 1 CircC 1
01 00
(4) (5)
A
AD-3001437-01
1
AD-3001464-02 AD-3001436-01
CircB 1 CircC 1
SCB-10
B
R-Bus
SCB-10
N L TS TS
DHW 1 AUX 1
02 01
(6) (7)
1
2
3
AD-3001433-01 AD-3001434-01
DHW 1 AUX 1
SCB-10 AD249
AUX
N L N L
SCB-10
2
Tsyst
SCB-10
Tdhw
