4.3

Hauptkomponenten

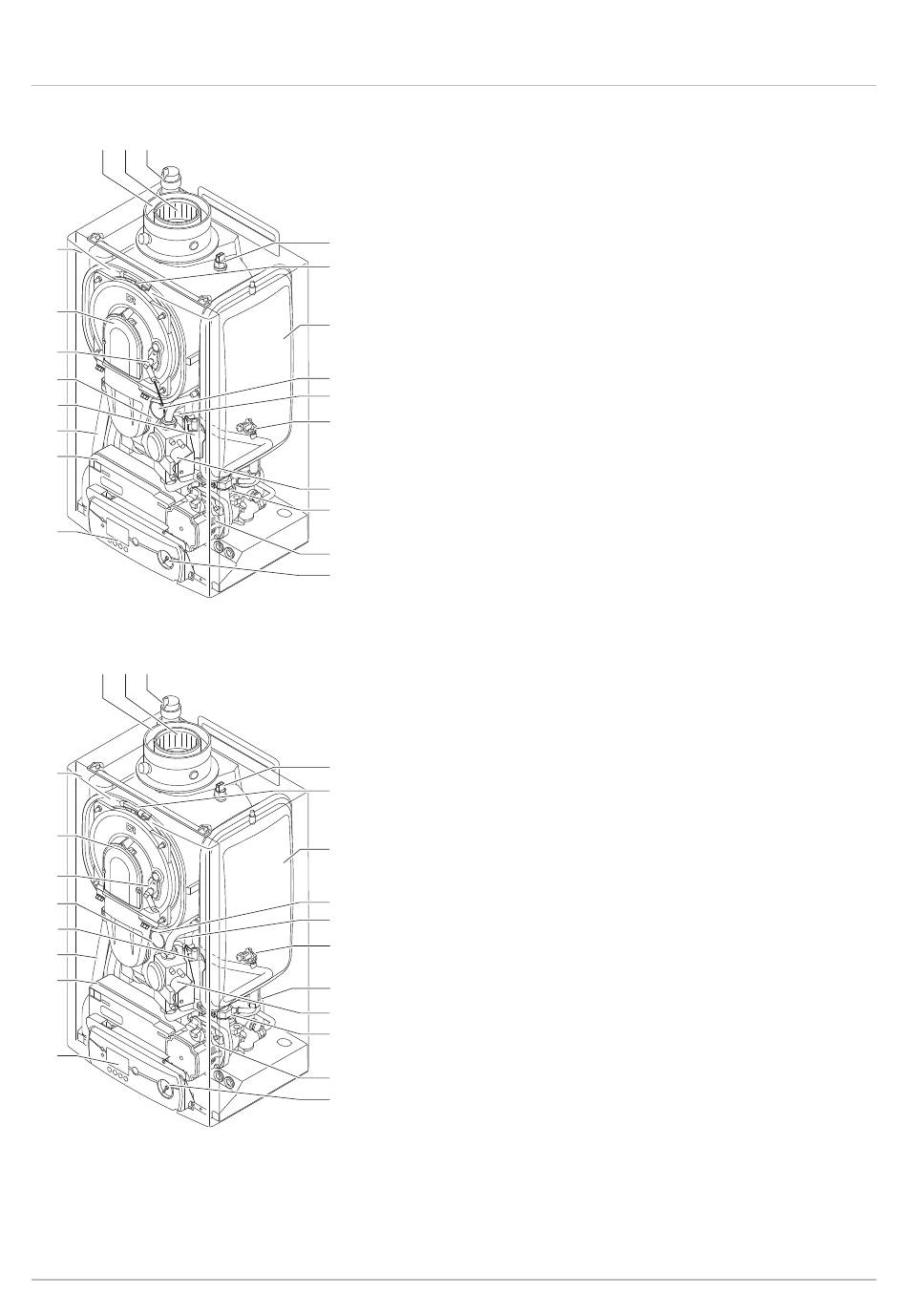

Abb.3 Avanta GMR 1024 Condens
3 2 1
4
5
6
7
8
9
10
11
Abb.4 Avanta GMR 1024 Combi Condens
3 2 1
4
5
6
7
8
9
10
11
7668165 - v.04 - 30042019
1 Automatischer Schnellentlüfter
2 Abgasstutzen
3 Luftzufuhr
4 Verkleidung/Luftkasten
5 Frontplatte des Wärmetauschers
6 Zünd-/Ionisationselektrode
7 Gebläse
8 Zündtrafo
21
9 Siphon
20
10 Regelungseinheit
11 Schaltfeld
12 Manometer
19
13 Umwälzpumpe
14 3-Wege-Ventil
15 Gasventilbaugruppe
18
16 Hydraulikdruckschalter
17
17 Venturi
16
18 Ansaugschalldämpfer
19 Ausdehnungsgefäß
20 Leitungsschutzschalter
21 Überhitzungsschutz für Wärmetauscher
15
14
13
12
AD-4000031-02
1 Automatischer Schnellentlüfter
2 Abgasstutzen
3 Luftzufuhr
4 Verkleidung/Luftkasten
5 Frontplatte des Wärmetauschers
6 Zünd-/Ionisationselektrode
7 Gebläse
8 Zündtrafo
22
9 Siphon
21
10 Regelungseinheit
11 Schaltfeld
12 Manometer
20
13 Umwälzpumpe
14 3-Wege-Ventil
15 Gasventilbaugruppe
19
16 Plattenwärmetauscher
18
17 Hydraulikdruckschalter
17 18 Venturi
19 Ansaugschalldämpfer
20 Ausdehnungsgefäß
16
21 Leitungsschutzschalter
15
22 Überhitzungsschutz für Wärmetauscher
14
13
12
AD-4000033-02
4 Produktbeschreibung
