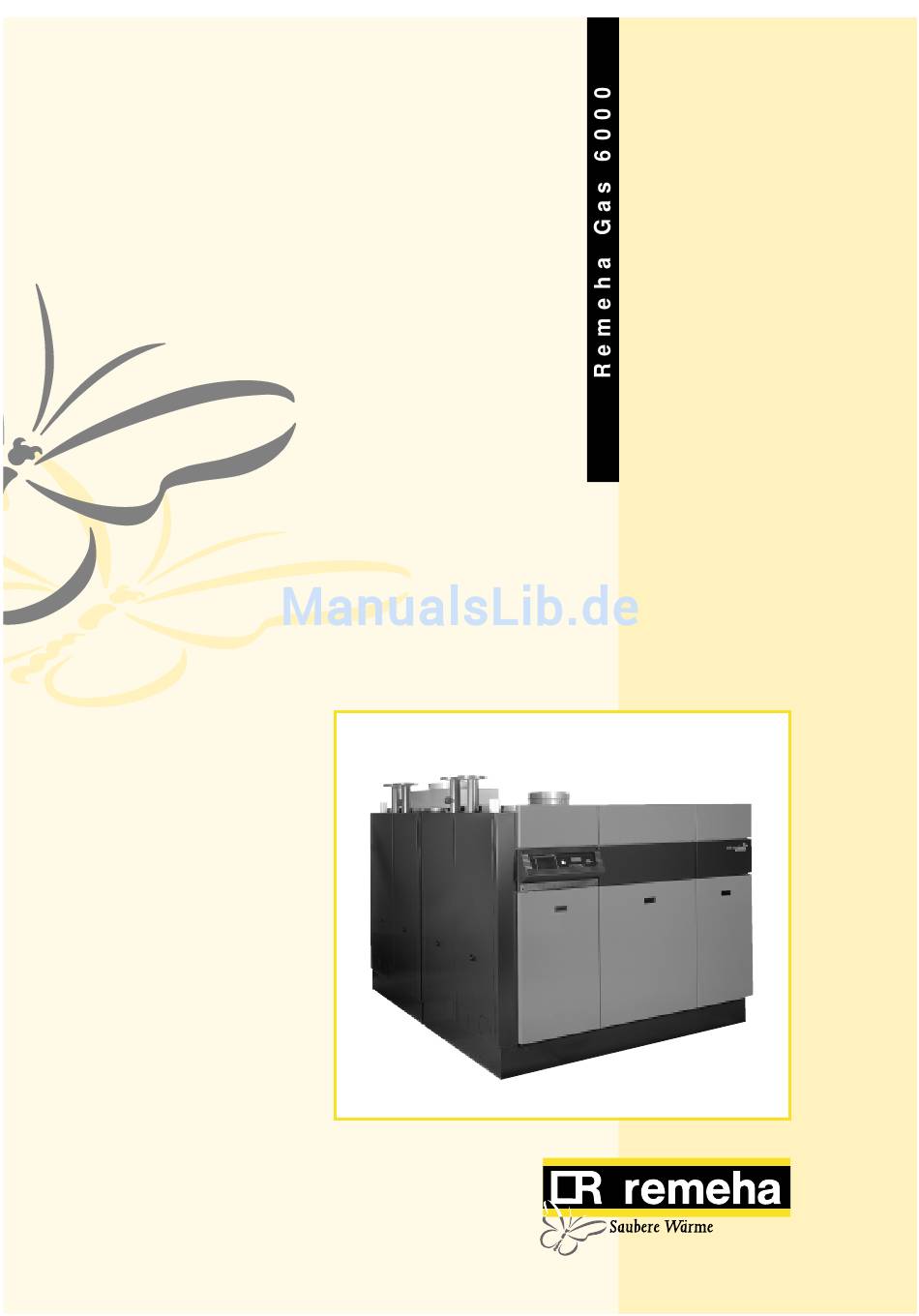

- Seite 1 Installationsanleitung Inbetriebnahmeanweisung • Spezialheizkessel für Remeha Gas 6000 Gasfeuerung (Hochwirkungs- gradkessel) • Nennwärmeleistung 324 bis 970 kW • mbc 2.5...
-
Seite 2: Inhaltsverzeichnis
Remeha Gas 6000 INHALTSVERZEICHNIS Vorwort 4. Inbetriebnahmeanweisung Allgemeines 1. Lieferumfang Gas - Luftverbundregelung Allgemeines Schematische Darstellung der Gasarmatu8 Aufbau pro Modul Anwendung Spezifikation der Gasarmatur pro Modul Armaturenliste pro Modul 2. Abmessungen und technische Daten Technische Daten pro Modul Abmessungen... -
Seite 3: Vorwort
Diese technische Unterlage enthält wichtige Informationen Sicherheitshinweise: zur Installation, Inbetriebnahme und Wartung der Gas- Bitte unbedingt beachten. Spezialheizkessel Baureihe Remeha Gas 6000. Lesen Sie diese Information vor der Inbetriebnahme ge- Bei Arbeiten an der Heizungsanlage: wissenhaft durch und machen Sie sich mit den erforder- Installationsarbeiten, Inbetriebnahme-, Wartungs- und lichen Arbeitsgängen zur Inbetriebnahme vertraut. -
Seite 4: Lieferumfang
Elektroanschluss: 230 V, 50 Hz. Gerätetyp: B23, C33, C53 und C63. 1.3 Anwendung 1.2 Aufbau Warmwasserheizungen bis 90°C Der Remeha Gas 6000 Hochwirkungsgradkessel besteht Max. Vorlauftemperatur : 75°C/90°C aus zwei Modulen. Jedes einzelne Modul besteht aus Max. Betriebstemperatur : 110°C (Absicherungsgrenze) einem gusseisernen Wärmtetauscher remcast... -
Seite 5: Abmessungen Und Technische Daten
2. ABMESSUNGEN UND TECHNISCHE DATEN 2.1 Abmessungen Schnitt Draufsicht Seitenansicht rechts Ansicht Bild 02 Abmessungen Anzahl Abmessungen Glieder 2 x 13 2035 1083 1018 2 x 15 2345 1238 1173 2 x 17 2495 1360 1295 1020 2 x 19 2645 1483 1418... -
Seite 6: Technische Daten
Remeha Gas 6000 2.2 Technische Daten CE-Ident. Nr 0063AT3446 2 x 13 Glieder 2 x 15 Glieder 2 x 17 Glieder 2 x 19 Glieder Nennwärmeleistung 75/60˚C Nennwärmebelastung 1086 Kleinste Wärmebelastung Wasserseitiger Widerstand ∆T = 20°C mbar Wasserseitiger Widerstand ∆T = 10°C mbar Höchstumlaufwassermenge... -
Seite 7: Installationshinweise
Die einschlägigen Vorschriften der TRGI sind zu beachten. - DIN 4705 : Berechnung von Schornstein- Heizkessel der Baureihe Remeha Gas 6000 sind für Erdgas abmessungen H, L und LL eingerichtet. Sie werden voreingestellt für - DIN 18160 Teil 1 und 2 : Hausschornsteine Erdgas H ausgeliefert. -
Seite 8: Kesselaufstellung
Darüber hinaus sind die Der Heizraum muss trocken und frostsicher sein. baurechtlinien Anforderungen zu erfüllen. Der Remeha Der Remeha Gas 6000 ist zur Aufstellung in Dachheiz- Spezialheizkessel Gas 6000 kann an feuchteunempfind- zentralen geeignet. lichen Schornsteinen betrieben werden, wenn der Hersteller Platzbedarf und Lastverteilung entsprechend Bild 03. -
Seite 9: Elektrischer Schaltplan Pro Kesselmodul
3.8 Elektrischer Schaltplan pro Kesselmodul Bild 04 Elektrischer Schaltplan pro Kesselmodul... - Seite 10 R=38K3 parallel Standard Ansteuerung + Abgasklappe...
-
Seite 11: Anschlussmöglichkeiten Zum Elektrischen Schaltplan
3.9 Anschlussmöglichkeiten zum elektrischen Gasleckkontrolle Schaltplan An die Eingänge 37 und 38 kann pro Modul eine von Remeha erhältliche Gasleckkontrolle angeschlossen wer- 3.9.1 Elektrische Eingänge den. Dazu muss jede Steuerung in der Serviceebene Allgemeines (siehe Par. 3.11.3, Option 7) auf das Vorhandensein einer Alle Eingänge (Analogeingang ausgenommen) werden... - Seite 12 - Der Frequenzregler ist zu heiss. Für den Anschluss an ein Gebäudeleitsystem ist der - Kontrollieren Sie, ob die Kühlrippe des Frequenz- Remeha Gas 6000 werksseitig pro Modul mit einem reglers heiss ist und ob diese ordnungsgemäss am RS 232-Anschluss ausgestattet.
-
Seite 13: Kesselschaltfeld
3.10 Kesselschaltfeld 3.10.2 Ausstattung der Kesselschaltfelder Jedes Kesselschaltfeld setzt sich aus folgenden Kompo- 3.10.1 Allgemeines nenten zusammen: Der Remeha Gas 6000 wird pro Modul mit einem einge- 1. Hauptschalter. bauten Kesselschaltfeld geliefert. Dieses Kesselschaltfeld 2. Einbaumöglichkeit für eine witterungsgeführte ®... - Seite 14 Remeha Gas 6000 Hinweise zu Serviceeinstellungen zwischen 10 und 99%. Kessel der Baureihe Remeha Gas 6000 sind werksseitig 7. Gasleckkontrolle für einen vierstufigen Betrieb bei Ansteuerung über die Wenn der Kessel mit einem Gasleckkontrollgerät rematic ® -Regelung vorbereitet. Die entsprechende nachgerüstet wird, kann dies der Steuereinheit über...
-
Seite 15: Heizungsregelung
3.12.3 Modulierende Kesselregelung mittels PC oder Die Serviceebene 2 (Fabriksebene) ist nicht Fremdregler zugänglich. Der Remeha Gas 6000 kann auf zweierlei Art mittels PC oder Fremdregeler modulierend angesteuert werden; über Rückkehr in die Benutzerebene die interne Regelung oder über ein externes Signal. -
Seite 16: Vierstufige Kesselregelung
Anfrage. In Verbindung mit der rematic ® -Regelung wird der Remeha Gas 6000 vierstufig witterungsabhängig geregelt. Die B. Die externe Regelung elektrischen Anschlüsse für Heizungsumwälzpumpe, Schalten Sie die interne Regelung aus, indem Sie in der Mischer, Umwälzpumpe Mischerkreis, Boilerladepumpe ersten Serviceebene (siehe Par. -
Seite 17: Übersicht Der Verschiedenen Menüs
3.12.5 Übersicht der verschiedenen Menüs Bild 09 Kesselmodulsteuerung... -
Seite 18: Inbetriebnahmeanweisung
Remeha Gas 6000 4. INBETRIEBNAHMEANWEISUNG 4.1 Allgemeines 4.3 Schematische Darstellung der Gasarmatur pro Der Remeha Gas 6000 ist werksseitig auf den Betrieb mit Modul Erdgas H voreingestellt. Bei Betrieb mit Erdgas L oder LL ist eine Anpassung ohne Düsenwechsel erforderlich. -
Seite 19: Armaturenliste Pro Modul
Wassermangelsicherung ELTH 297007 4.6 Technische Daten pro modul aber auch Schlamm und Ablagerungen bei Altanlagen Kesselautomat : Remeha mbc 2.5 müssen gründlich ausgespült werden. Anschlussspannung : 230 V, 50 Hz 3. Siphon für den Kondenswasserablauf mit Wasser füllen. Mindest-Ionisationsstrom : 1 µA GS Reaktionszeit Flammensicherung : 1 Sek. - Seite 20 Remeha Gas 6000 bestätigen, durchlaufen Sie die verschiedenen Menüs entriegeln Sie den Kessel. Wählen Sie jetzt in der bis Sie in das Hauptmenü gelangen (siehe Par. 3.11). Serviceebene die Wahlmöglichkeit 'Servicetests' und 11. Gehen Sie zur Serviceebene, indem Sie mit Hilfe der bestätigen Sie mit der ' '-Taste.
- Seite 21 - die Flammen nicht abheben; angeben) und das zweite Kesselmodul, Modul B. - die Brenneroberfläche nicht glüht. 22. Bitte Inbetriebnahmeprotokoll (CE) ausfüllen und b) Überprüfen Sie den CO -Gehalt im Abgas, der in zurückschicken an Remeha Wärmetechnik GmbH. Bild 12 Programmablauf Kesselautomat...
-
Seite 22: Anpassung An Erdgas L Oder Ll
Remeha Gas 6000 Gasverteilerrohr blau schwarz Brenner Gaskombinationsventil blau schwarz Bild 13 Messpunkte Druckdifferenz pro Modul 4.8 Anpassung an Erdgas L oder LL Pro Kesselmodul sind folgende Arbeiten durchzuführen: Schliessen Sie ein Druckmessgerät und ein Messgerät zur Messung im Abgasweg wie unter Punkt 14 beschrieben an. -
Seite 23: Richtlinien Für Die Störungssuche Und -Beseitigung
5. RICHTLINIEN FÜR DIE STÖRUNGSSUCHE UND -BESEITIGUNG 5.1 Allgemeines Gehen Sie dabei folgendermassen vor: Bedienen Sie sich bei der Störungssuche des Schalt- - Suchen Sie die Serviceebene auf, indem Sie mit Hilfe schemas und des Schaltfolgediagramms aus Par. 4.7. der ' '-Taste die Betriebsmenüs durchlaufen und Das Kesselschaltfeld ist mit einem alphanumerischen geben Sie mit Hilfe der '!'- und '"'-Tasten den Code LCD-Fenster ausgestattet. - Seite 24 Remeha Gas 6000 Störmeldung im LCD-Fenster Hinweise Phase und Null vertauscht. Spannung Spannung abschalten und Anschlüsse ändern. abschalten und Anschluss aendern falscher Code Die Steuereinheit erkennt den Kessel nicht über den Codekonnektor. Verdrahtung kontr. Überprüfen Sie: - die Verdrahtung; wenn richtig verdrahtet: Kundendienst benachrichtigen Code nicht in Ordnung Es liegt entweder ein Fehler in der Verdrahtung oder ein Fehler in der Steuereinheit vor.
- Seite 25 Flammenmeldg. von Ionisationselektr.1 Überprüfen Sie: - ob der Gasventilkreislauf unterbrochen wurde; - ob die Elektrode den Brenner nicht berührt Flammenmeldg. von Ionisationselektr. 2 Flammensignal 1 zu niedr. Überprüfen Sie: - die Verdrahtung der ersten bzw. zweiten Ionisationselektrode während Betr. - die Position der ersten bzw. zweiten Ionisationselektrode. Flammensignal 2 zu niedr.
- Seite 26 Remeha Gas 6000 Regelabschaltung Hinweise Temperaturdifferenz über den Die Temperaturdifferenz über den Kessel wurde zu gross. Kessel zu hoch Überprüfen Sie: - den Wasserdurchfluss durch den Kessel - den Betriebsdruck (mindestens 0,8 bar) - das Wasserniveau im Kessel Zu schneller Anstieg der Wärme- Der Anstieg der Kesseltemperatur war zu schnell.
-
Seite 27: Wartungsvorschrift
Kessel und der Raum, in dem der Kessel aufgestellt ist, wenigstens einmal jährlich gereinigt werden. Besonders bei den raumluftabhängigem Betrieb des Gas 6000 Kessel ist es wichtig dass der Raum sauber ist. Verbrennungsluft mit Staub oder chemischen Zusätzen verhindern eine saubere Verbrennung. - Seite 28 Remeha Wärmetechnik GmbH. Bischofstrasse 96 47809 Krefeld-Oppum Telefon: 02151 5587-0 Telefax: 02151 542445 ©Urheberrecht Alle in dieser technischen Unterlage festgelegten Informationen sowie die von uns zur Verfügung Internet: www.remeha.com gestellten Zeichnungen und Beschreibungen bleiben unser Eigentum und dürfen ohne unsere vorherige schriftliche Erlaubnis nicht vervielfältigt werden.
