4 Produktbeschreibung

4 Produktbeschreibung
4.1

Allgemeine Beschreibung

4.2

Funktionsbeschreibung

Abb.1 Avanta GMR 1024 Condens
1
2 3
Abb.2 Avanta GMR 1024 Combi Condens
1
2
3
4 5
14
Der Avanta GMR-Kessel ist ein Gaskessel für die Wandmontage mit den
folgenden Eigenschaften:
Es stehen folgende Kesseltypen zur Verfügung:
1024 Condens
1024 Combi Condens
4.2.1
8
7
6
4 5
AD-3000841-01
10
9
8
6 7
AD-3000839-01
Hocheffizienz-Heizung
Geringe Schadstoffemission
Vereinfachte Installation und Anschlüsse durch mitgelieferten
Montagerahmen
Heizung nur über primären und sekundären
Heizkreis.
Heizung und Warmwasserbereitung.

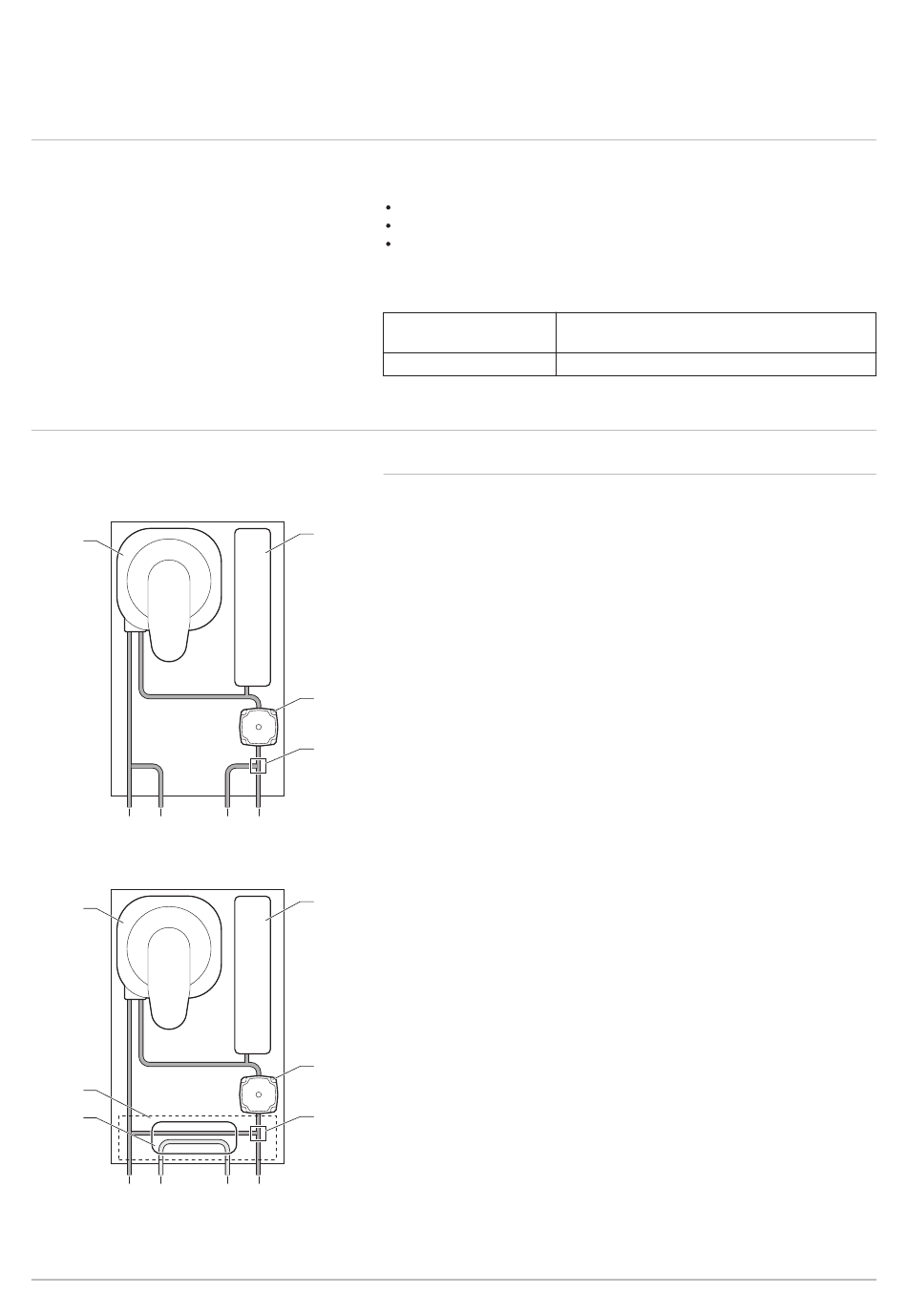

Blockdiagramm

1 Wärmetauscher (ZH)
2 Heizungsvorlauf (Primärkreislauf)
3 Heizungsvorlauf (Sekundärkreislauf)
4 Heizungsrücklauf (Sekundärkreislauf)
5 Heizungsrücklauf (Primärkreislauf)
6 3-Wege-Ventil
7 Umwälzpumpe (ZH)
8 Ausdehnungsgefäß
1 Wärmetauscher (ZH)
2 Hydroblock
3 Plattenwärmetauscher (WW)
4 Heizungsvorlauf
5 Warmwasseraustritt
6 Kaltwassereingang
7 Heizungsrücklauf
8 3-Wege-Ventil
9 Umwälzpumpe (ZH)
10 Ausdehnungsgefäß
