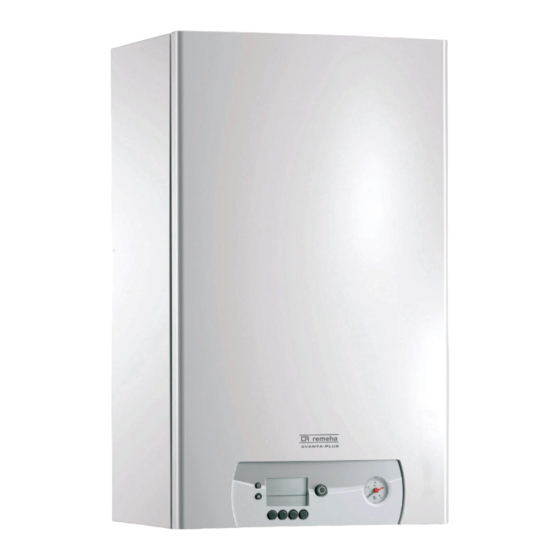

Hocheffizienter wandhängender gasheizkessel
Vorschau ausblenden Andere Handbücher für Avanta GMR 1024 Condens:
Inhaltsverzeichnis

Werbung

Quicklinks

Deutschland
de
Bedienungsanleitung
Hocheffizienter wandhängender Gasheizkessel
Avanta GMR
1024 Condens
1024 Combi Condens

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für REMEHA Avanta GMR 1024 Condens

Inhaltszusammenfassung für REMEHA Avanta GMR 1024 Condens

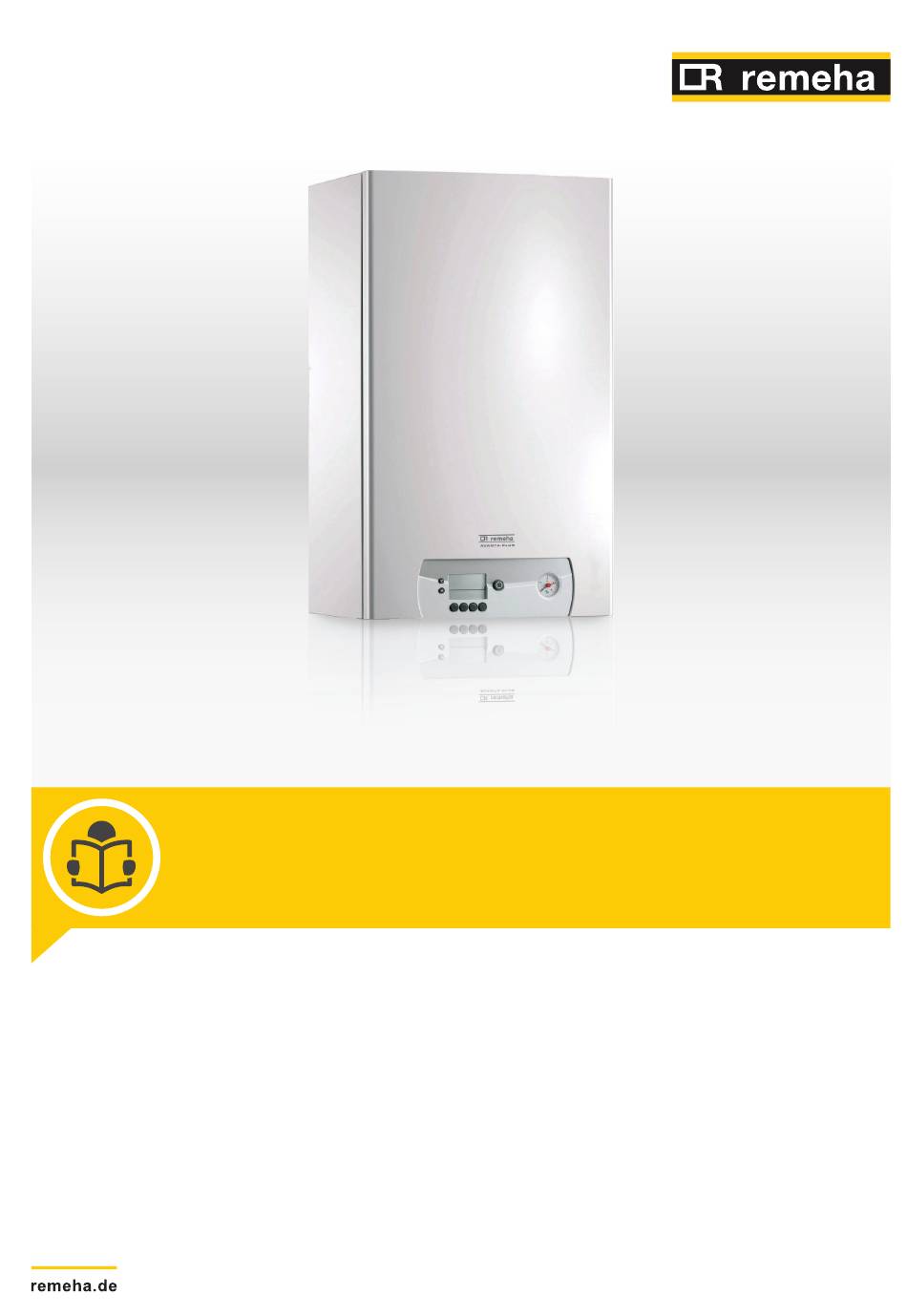

  • Seite 1 Deutschland Bedienungsanleitung Hocheffizienter wandhängender Gasheizkessel Avanta GMR 1024 Condens 1024 Combi Condens...
  • Seite 2 Sehr geehrter Kunde, Vielen Dank für den Kauf dieses Gerätes. Bitte lesen Sie dieses Handbuch vor der Verwendung des Produkts sorgfältig durch und heben Sie es zum späteren Nachlesen an einem sicheren Ort auf. Um langfristig einen sicheren und effizienten Betrieb sicherzustellen, empfehlen wir die regelmäßige Wartung des Produktes.

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhaltsverzeichnis Sicherheit ..................5 Allgemeine Sicherheitshinweise .
  • Seite 4 Inhaltsverzeichnis 11 Gewährleistung ..................29 11.1 Allgemeines .

  • Seite 5: Sicherheit

    1 Sicherheit Sicherheit Allgemeine Sicherheitshinweise Gefahr! Wenn Sie Gas riechen: 1. Unbedingt offene Flammen vermeiden, nicht rauchen und keine elektrischen Kontakte oder Schalter betätigen (Türklingel, Licht, Motoren, Fahrstuhl, usw.). 2. Die Gaszufuhr schließen. 3. Die Fenster öffnen. 4. Das Gebäude evakuieren. 5.

  • Seite 6: Empfehlungen

    1 Sicherheit Vorsicht! Sicherstellen, dass der Heizkessel regelmäßig gewartet wird. Wenden Sie sich an einen qualifi­ zierten Heizungsfachhandwerker oder schließen Sie für die Wartung des Heizkessels einen War­ tungsvertrag ab. Vorsicht! Es dürfen nur Originalersatzteile verwendet wer­ den. Wichtig: Regelmäßig auf das Vorhandensein von Wasser prüfen und den Druck in der Heizungsanlage überprüfen.
  • Seite 7 Lebensdauer des Heizkessels deutlich lesbar bleiben. Beschädigte oder nicht lesbare Etiketten mit Anweisungen oder Warnun­ gen sofort ersetzen. Wichtig: Veränderungen am Heizkessel bedürfen der schriftlichen Genehmigung von Remeha. 7668165 - v.01 - 11042017...

  • Seite 8: Verantwortlichkeiten

    1 Sicherheit Verantwortlichkeiten 1.3.1 Pflichten des Benutzers Damit das System optimal arbeitet, müssen folgende Anweisungen befolgt werden: Alle Anweisungen in den mit dem Gerät gelieferten Anleitungen lesen und befolgen. Für die Installation und die erste Inbetriebnahme muss qualifiziertes Fachpersonal beauftragt werden. Lassen Sie sich Ihre Anlage vom Fachhandwerker er­...
  • Seite 9 1 Sicherheit Wir können in folgenden Fällen als Hersteller nicht haft­ bar gemacht werden: Nichtbeachten der Installationsanweisungen für das Gerät. Nichtbeachten der Bedienungsanleitungen für das Gerät. Keine oder unzureichende Wartung des Gerätes. 7668165 - v.01 - 11042017...

  • Seite 10: Über Dieses Handbuch

    2 Über dieses Handbuch Über dieses Handbuch Zusätzliche Dokumentation Zusätzlich zu diesem Handbuch ist die folgende Dokumentation erhältlich: Installations- und Wartungsanleitung Benutzte Symbole 2.2.1 In der Anleitung verwendete Symbole In dieser Anleitung gibt es verschiedene Gefahrenstufen, um die Aufmerk­ samkeit auf spezielle Anweisungen zu lenken. Damit möchten wir die Si­ cherheit der Benutzer erhöhen, Probleme vermeiden und den ordnungs­...

  • Seite 11: Technische Angaben

    3 Technische Angaben Technische Angaben Zulassungen 3.1.1 Zertifizierungen Tab.1 Zertifizierungen CE-Kennzeichnung PIN 0063BQ3009 NOx-Klasse 5 (EN 15502–1) Anschlussart 3.1.2 Gerätekategorien Tab.2 Gerätekategorien Land Kategorie Gasart Anschlussdruck (mbar) Deutschland G20 (H-Gas) 2ELL3B/P G25 (L-Gas) G30/G31 (Butan/Propan) 3.1.3 Richtlinien Zusätzlich zu den gesetzlichen Anforderungen und Richtlinien müssen auch die ergänzenden Leitlinien in dieser Anleitung befolgt und erfüllt wer­...
  • Seite 12 3 Technische Angaben Tab.4 Gas- und Abgasdaten Avanta GMR 1024 Condens 1024 Combi Condens Gasverbrauch G20 (H-Gas) Min. - Max. 0,61 - 2,33 0,61 - 2,96 Gasverbrauch G25 (L-Gas) Min. - Max. 0,71 - 2,72 0,71 - 3,45 Gasverbrauch G31 (Propan) Min.
  • Seite 13 3 Technische Angaben Avanta GMR 1024 Condens 1024 Combi Condens Niedertemperaturkessel Nein Nein B1-Kessel Nein Nein Raumheizgerät mit Kraft-Wärme-Kopplung Nein Nein Kombiheizgerät Nein Wärmenennleistung Prated Wärmewirkungsgrad bei Wärmenennleistung und 23,8 23,8 Hochtemperaturbetrieb Bei 30 % der Wärmenennleistung und Niedertem­ peraturbetrieb ƞ...

  • Seite 14: Produktbeschreibung

    Heizung nur über primären und sekundären Heizkreis. 1024 Combi Condens Heizung und Warmwasserbereitung. Funktionsbeschreibung 4.2.1 Blockdiagramm Abb.1 Avanta GMR 1024 Condens 1 Wärmetauscher (ZH) 2 Heizungsvorlauf (Primärkreislauf) 3 Heizungsvorlauf (Sekundärkreislauf) 4 Heizungsrücklauf (Sekundärkreislauf) 5 Heizungsrücklauf (Primärkreislauf) 6 3-Wege-Ventil 7 Zirkulationspumpe (ZH) 8 Ausdehnungsgefäß...

  • Seite 15: Hauptkomponenten

    4 Produktbeschreibung Hauptkomponenten Abb.3 Avanta GMR 1024 Condens 1 Automatischer Schnellentlüfter 2 Abgasstutzen/Luftzufuhr 3 Verkleidung/Luftkasten 4 Frontplatte des Wärmetauschers 5 Zünd-/Ionisationselektrode 6 Gebläse 7 Zündtrafo 8 Siphon 9 Steuereinheit 10 Schaltfeld 11 Manometer 12 Umwälzpumpe 13 Pumpenentlüfter 14 3-Wege-Ventil 15 Gasventilbaugruppe...

  • Seite 16: Bedienung

    5 Bedienung Bedienung Bedienung des Schaltfelds Das Display beinhaltet verschiedene Positionen und Symbole und zeigt In­ formationen über den Betriebszustand des Heizkessels und Störungen an. Auch Wartungsmeldungen können auf dem Display angezeigt werden. Es können Zahlen, Punkte und/oder Buchstaben angezeigt werden. Die Sym­ bole über den Funktionstasten geben die aktuelle Funktion an.
  • Seite 17 5 Bedienung Wenn die Temperatur des Wassers für die Zentralheizung im Heizkessel zu weit absinkt, wird das integrierte Heizkesselschutzsystem aktiviert. Das System funktioniert folgendermaßen: Wenn die Wassertemperatur unter 7 °C liegt, wird die Umwälzpumpe eingeschaltet. Wenn die Wassertemperatur unter 4 °C liegt, wird der Heizkessel einge­ schaltet.

  • Seite 18: Einstellungen

    6 Einstellungen Einstellungen Parameterbeschreibungen Tab.10 Werkseinstellung Parameter Beschreibung Einstellbereich 1024 1024 Condens Combi Condens Vorlauftemperatur: T 20 bis 85 ºC WW-Temperatur T 40 bis 65 ºC Kesselsteuerung/WW 0 = ZH aus/WW aus 1 = ZH ein/WW ein 2 = ZH ein/WW aus 3 = ZH aus/WW ein ECO-Modus 0 = Komfort...

  • Seite 19: Ändern Der Zh-Wassertemperatur Oder Ausschalten Der Zh-Funktion

    6 Einstellungen Abb.9 5. Schritt 5. Taste drücken, um den neuen Wert zu bestätigen und zur Para­ meterauswahl zurückzukehren. AD-3000877-01 Abb.10 6. Schritt 6. Weitere Parameter bei Bedarf mit der Taste oder auswählen und einstellen. AD-3000915-01 Abb.11 7. Schritt 7. Taste zweimal drücken, um zur Hauptanzeige zurückzukehren.

  • Seite 20: Ändern Des Komfortmodus

    6 Einstellungen 6.2.4 Ändern des Komfortmodus Für den ECO-Modus gibt es drei Einstellungen: Aus (Komfortmodus): Bietet großen Komfort (Warmwasser schnell und jederzeit verfügbar) aber verbraucht mehr Energie. Ein: Bietet weniger Komfort, benötigt aber weniger Energie. Auto: Diese Einstellung wird vom Regler bestimmt. Abb.18 1.

  • Seite 21: Wartung

    7 Wartung Wartung Allgemeines Die Standard Kontroll- und Wartungsarbeiten einmal jährlich durchfüh­ ren. Die besonderen Wartungsarbeiten bei Bedarf durchführen. Vorsicht! Die Wartungsarbeiten sind von einem qualifizierten Heizungs­ fachmann auszuführen. Es wird empfohlen, einen Wartungsvertrag abzuschließen. Defekte oder verschlissene Teile nur durch Originalersatzteile ersetzen.
  • Seite 22 7 Wartung Abb.29 Warten, bis die Heizkörper lauwarm 5. Mit dem Befüllen der Anlage warten, bis die Heizkörper lauwarm sind oder kälter sind. AD-3000922-01 Abb.30 Ventile prüfen 6. Prüfen, ob die Ventile für Kaltwasserzulauf und Heizungsvorlauf ge­ öffnet sind. AD-4000028-01 Abb.31 Absperrventile öffnen 7.

  • Seite 23: Entlüften Der Anlage

    7 Wartung Entlüften der Anlage Abb.33 Entlüften der Anlage Luft im Heizkessel, den Leitungen oder Ventilen muss abgelassen wer­ den, um unerwünschte Geräusche beim Heizen oder bei laufendem Was­ ser zu vermeiden. Hierzu wie folgt vorgehen: 1. Die Ventile aller mit dem System verbundenen Heizkörper öffnen. 2.

  • Seite 24: Entleeren Der Anlage

    7 Wartung Entleeren der Anlage Abb.34 Entleeren der Anlage Unter Umständen ist ein Entleeren der Heizungsanlage erforderlich, wenn aufgrund einer größeren Undichtigkeit oder der Gefahr des Einfrierens ein Austausch der Heizkörper erfolgen muss. Wie folgt vorgehen: 1. Die Ventile aller mit dem System verbundenen Heizkörper öffnen. 2.

  • Seite 25: Fehlerbehebung

    8 Fehlerbehebung Fehlerbehebung Fehlercodes 8.1.1 Wenn einer der obigen Fehlercodes angezeigt wird, den Wasserdruck überprüfen. Hierzu wie folgt vorgehen: Weitere Informationen siehe Befüllen der Anlage, Seite 21 8.1.2 Abb.35 Wenn der obige Fehlercode angezeigt wird, das Gasventil überprüfen. Hierzu wie folgt vorgehen: 1.
  • Seite 26 8 Fehlerbehebung Problem Abhilfe Die Heizkörper sind kalt. Der Temperatursollwert für die Heizung ist zu niedrig: Den Wert des Parameters erhöhen, oder, wenn ein Raumthermostat angeschlossen ist, die Temperatureinstel­ lung am Raumthermostat erhöhen. Bei ausgeschalteter ZH-Funktion: ZH-Funktion einschalten. Die Ventile der Heizkörper sind nicht geöffnet: Die Ventile aller an das Heizsystem angeschlossenen Heizkörper öffnen.

  • Seite 27: Entsorgung

    9 Entsorgung Entsorgung Ausbau/Recycling Wichtig: Ausbau und Entsorgung des Heizkessels müssen von einem qua­ lifizierten Fachmann unter Einhaltung der örtlichen und nationalen Vorschriften durchgeführt werden. Zum Ausbauen des Heizkessels wie folgt vorgehen: 1. Den elektrischen Anschluss des Heizkessels ausschalten. 2. Die Gaszufuhr schließen. 3.

  • Seite 28: 10 Umweltschutz

    10 Umweltschutz 10 Umweltschutz 10.1 Energie sparen Den Raum, in dem der Heizkessel installiert ist, ordnungsgemäß belüf­ ten. Belüftungsöffnungen nicht verstopfen. Die Heizkörper nicht abdecken. Keine Gardinen vor die Heizkörper hän­ gen. Hinter den Heizkörpern reflektierende Platten platzieren. Diese reflektie­ ren Wärme, die andernfalls verloren ginge.

  • Seite 29: 11 Gewährleistung

    11 Gewährleistung 11 Gewährleistung 11.1 Allgemeines Wir möchten Ihnen danken, dass Sie eines unserer Produkte erworben und damit Ihr Vertrauen in unser Produkt gesetzt haben. Um langfristig einen sicheren und effizienten Betrieb sicherzustellen, emp­ fehlen wir regelmäßige Kontrollen und Wartungen des Produkts. Ihr Fachhandwerker und unsere Kundendienstabteilung können Ihnen da­...

  • Seite 30: 12 Anhang

    12 Anhang 12 Anhang 12.1 ErP Informationen 12.1.1 Produktkarte Tab.12 Produktkarte für Kombiheizkessel Remeha - Avanta GMR 1024 Condens 1024 Combi Condens Raumheizung – Temperaturanwendung Mittelbereich Mittelbereich Warmwasserbereitung – Angegebenes Lastprofil Klasse für die jahreszeitbedingte Raumheizungs-Energieeffizienz Klasse für die Warmwasserbereitungs-Energieeffizienz Wärmenennleistung...

  • Seite 31: Anlagendatenblatt

    12 Anhang 12.1.2 Anlagendatenblatt Abb.37 Anlagendatenblatt für Heizkessel mit Angabe der Warmwasserbereitungs-Energieeffizienz der Anlage Jahreszeitbedingte Raumheizungs-Energieeffi zienz des Heizkessels ‘I’ Temperaturregler Klasse I = 1 %, Klasse II = 2 %, Klasse III = 1,5 %, Klasse IV = 2 %, Klasse V = 3 %, Klasse VI = 4 %, vom Datenblatt desTemperaturreglers Klasse VII = 3,5 %, Klasse VIII = 5 % Zusatzheizkessel...
  • Seite 32 12 Anhang Der Wert des mathematischen Ausdrucks: 294/(11 Prated), wobei sich „Prated“ auf das Vorzugsraumheizgerät bezieht. Der Wert des mathematischen Ausdrucks 115/(11 Prated), wobei sich „Prated“ auf das Vorzugsraumheizgerät bezieht. Tab.13 Gewichtung von Kesseln II, Verbundanlage ohne Warmwasserspei­ II, Verbundanlage mit Warmwasserspeicher Psup / (Prated + Psup) (1)(2) cher...
  • Seite 33 12 Anhang Abb.38 Anlagendatenblatt für Kombiheizgeräte (Heizkessel oder Wärmepumpen) mit Angabe der Warmwasserbereitungs- Energieeffizienz der Anlage Warmwasserbereitungs-Energieeffi zienz des Kombiheizgerätes ‘I’ Angegebenes Lastprofi l: Solarer Beitrag Hilfsstrom vom Datenblatt der Solareinrichtung (1,1 x ‘I’ - 10%) x ‘II’ - ‘III’ - ‘I’...
  • Seite 34 12 Anhang 7668165 - v.01 - 11042017...
  • Seite 35 © Copyright Alle technischen und technologischen Informationen in diesen technischen Anweisungen sowie alle Zeichnungen und techni­ schen Beschreibungen bleiben unser Eigentum und dürfen ohne vorherige schriftliche Zustimmung nicht vervielfältigt werden. Änderungen vorbehalten.
  • Seite 36 T +49 2572 9161 - 0 F +49 2572 9161 - 102 E info@remeha.de Remeha GmbH Rheiner Strasse 151 48282 Emsdetten 7668165 - v.01 - 11042017 7668165...
