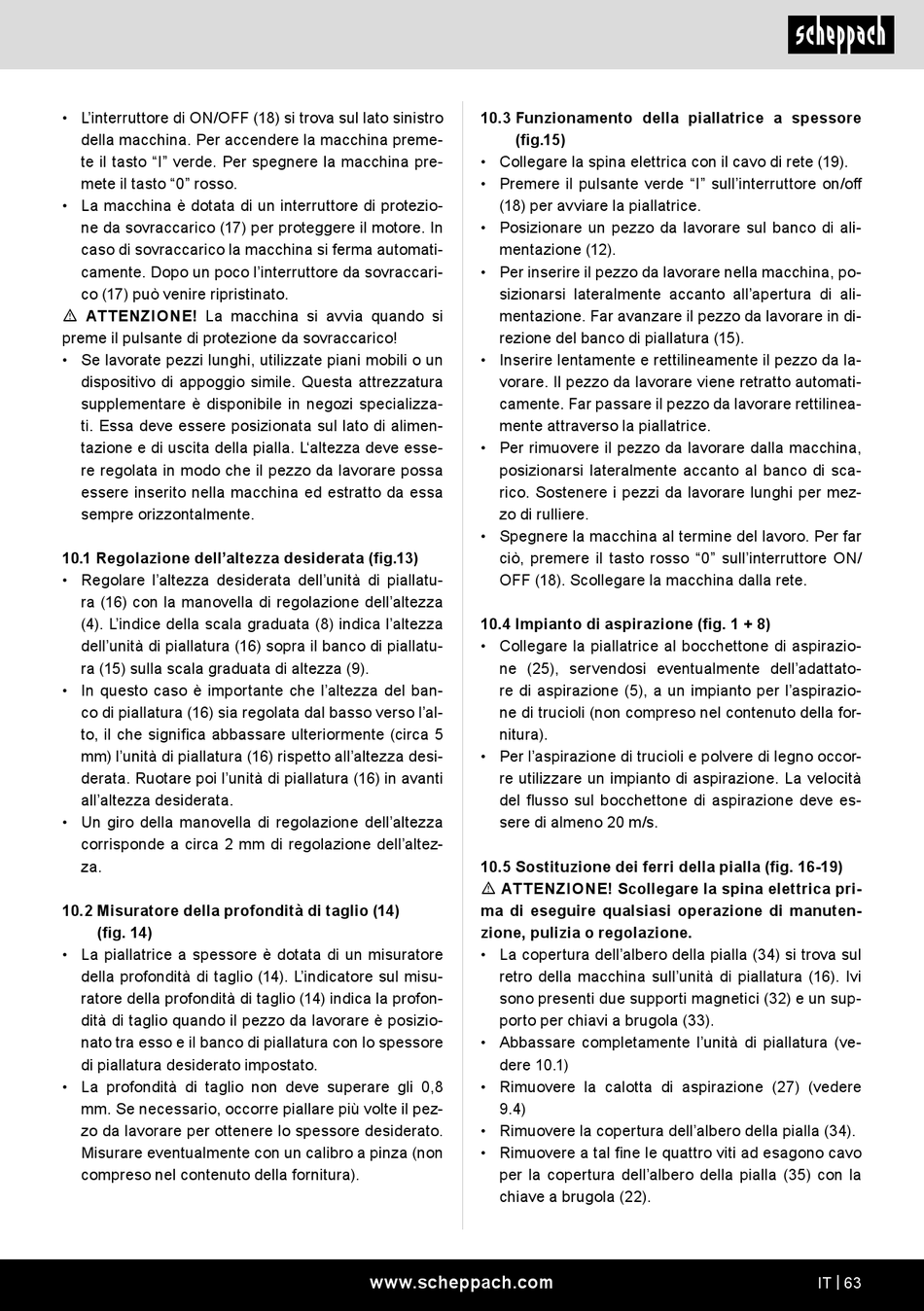

• L'interruttore di ON/OFF (18) si trova sul lato sinistro
della macchina. Per accendere la macchina preme-
te il tasto "I" verde. Per spegnere la macchina pre-
mete il tasto "0" rosso.
• La macchina è dotata di un interruttore di protezio-
ne da sovraccarico (17) per proteggere il motore. In
caso di sovraccarico la macchina si ferma automati-
camente. Dopo un poco l'interruttore da sovraccari-
co (17) può venire ripristinato.
m ATTENZIONE! La macchina si avvia quando si
preme il pulsante di protezione da sovraccarico!
• Se lavorate pezzi lunghi, utilizzate piani mobili o un
dispositivo di appoggio simile. Questa attrezzatura
supplementare è disponibile in negozi specializza-
ti. Essa deve essere posizionata sul lato di alimen-
tazione e di uscita della pialla. L'altezza deve esse-
re regolata in modo che il pezzo da lavorare possa
essere inserito nella macchina ed estratto da essa
sempre orizzontalmente.
10.1 Regolazione dell'altezza desiderata (fig.13)
• Regolare l'altezza desiderata dell'unità di piallatu-
ra (16) con la manovella di regolazione dell'altezza
(4). L'indice della scala graduata (8) indica l'altezza
dell'unità di piallatura (16) sopra il banco di piallatu-
ra (15) sulla scala graduata di altezza (9).
• In questo caso è importante che l'altezza del ban-
co di piallatura (16) sia regolata dal basso verso l'al-
to, il che significa abbassare ulteriormente (circa 5
mm) l'unità di piallatura (16) rispetto all'altezza desi-
derata. Ruotare poi l'unità di piallatura (16) in avanti
all'altezza desiderata.
• Un giro della manovella di regolazione dell'altezza
corrisponde a circa 2 mm di regolazione dell'altez-
za.
10.2 Misuratore della profondità di taglio (14)
(fig. 14)
• La piallatrice a spessore è dotata di un misuratore
della profondità di taglio (14). L'indicatore sul misu-
ratore della profondità di taglio (14) indica la profon-
dità di taglio quando il pezzo da lavorare è posizio-
nato tra esso e il banco di piallatura con lo spessore
di piallatura desiderato impostato.
• La profondità di taglio non deve superare gli 0,8
mm. Se necessario, occorre piallare più volte il pez-
zo da lavorare per ottenere lo spessore desiderato.
Misurare eventualmente con un calibro a pinza (non
compreso nel contenuto della fornitura).
10.3 Funzionamento della piallatrice a spessore
(fig.15)
• Collegare la spina elettrica con il cavo di rete (19).
• Premere il pulsante verde "I" sull'interruttore on/off
(18) per avviare la piallatrice.
• Posizionare un pezzo da lavorare sul banco di ali-
mentazione (12).
• Per inserire il pezzo da lavorare nella macchina, po-
sizionarsi lateralmente accanto all'apertura di ali-
mentazione. Far avanzare il pezzo da lavorare in di-
rezione del banco di piallatura (15).
• Inserire lentamente e rettilineamente il pezzo da la-
vorare. Il pezzo da lavorare viene retratto automati-
camente. Far passare il pezzo da lavorare rettilinea-
mente attraverso la piallatrice.
• Per rimuovere il pezzo da lavorare dalla macchina,
posizionarsi lateralmente accanto al banco di sca-
rico. Sostenere i pezzi da lavorare lunghi per mez-
zo di rulliere.
• Spegnere la macchina al termine del lavoro. Per far
ciò, premere il tasto rosso "0" sull'interruttore ON/
OFF (18). Scollegare la macchina dalla rete.
10.4 Impianto di aspirazione (fig. 1 + 8)
• Collegare la piallatrice al bocchettone di aspirazio-
ne (25), servendosi eventualmente dell'adattato-
re di aspirazione (5), a un impianto per l'aspirazio-
ne di trucioli (non compreso nel contenuto della for-
nitura).
• Per l'aspirazione di trucioli e polvere di legno occor-
re utilizzare un impianto di aspirazione. La velocità
del flusso sul bocchettone di aspirazione deve es-
sere di almeno 20 m/s.
10.5 Sostituzione dei ferri della pialla (fig. 16-19)
m ATTENZIONE! Scollegare la spina elettrica pri-
ma di eseguire qualsiasi operazione di manuten-
zione, pulizia o regolazione.
• La copertura dell'albero della pialla (34) si trova sul
retro della macchina sull'unità di piallatura (16). Ivi
sono presenti due supporti magnetici (32) e un sup-
porto per chiavi a brugola (33).
• Abbassare completamente l'unità di piallatura (ve-
dere 10.1)
• Rimuovere la calotta di aspirazione (27) (vedere
9.4)
• Rimuovere la copertura dell'albero della pialla (34).
• Rimuovere a tal fine le quattro viti ad esagono cavo
per la copertura dell'albero della pialla (35) con la
chiave a brugola (22).
