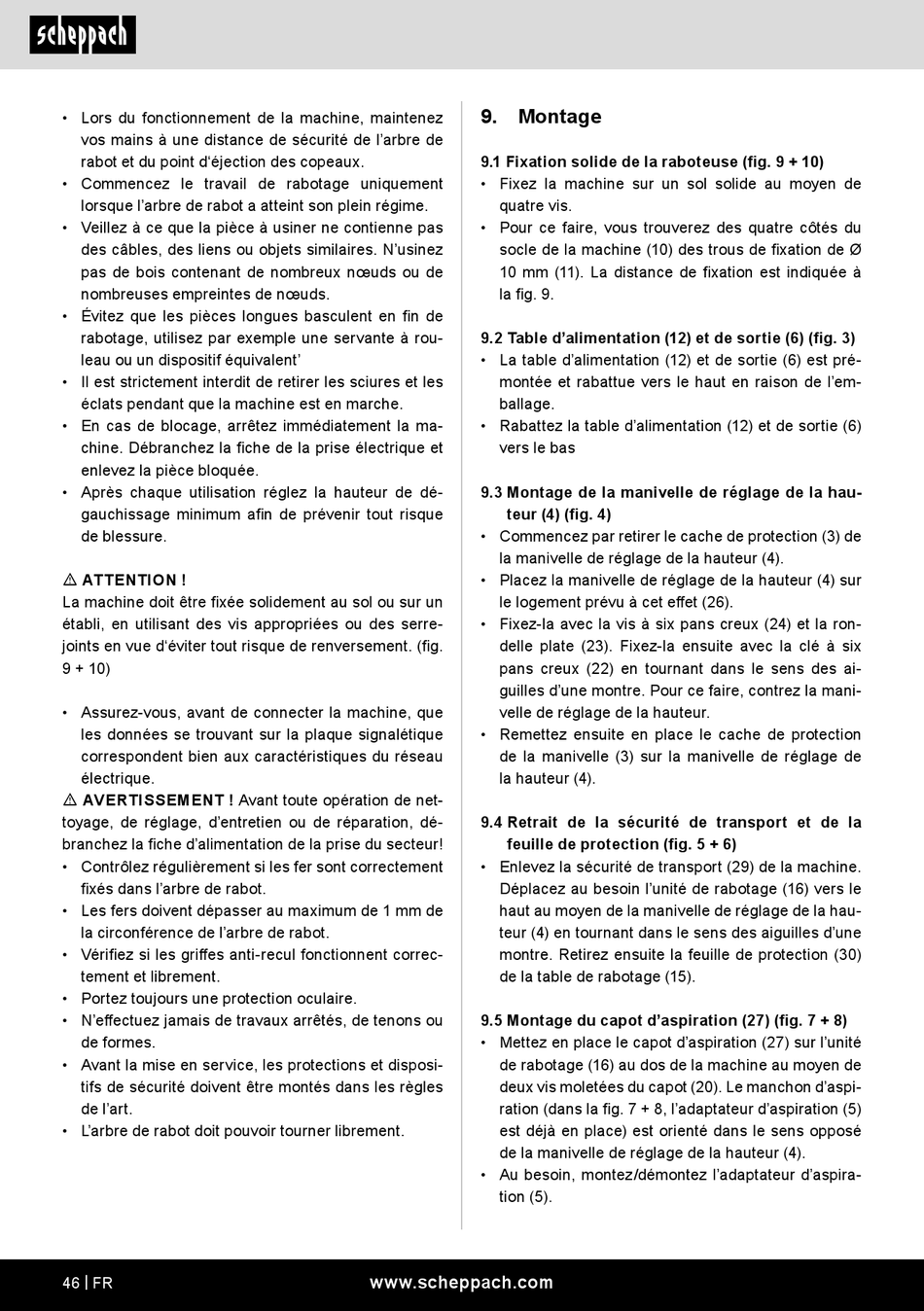

• Lors du fonctionnement de la machine, maintenez
vos mains à une distance de sécurité de l'arbre de
rabot et du point d'éjection des copeaux.
• Commencez le travail de rabotage uniquement
lorsque l'arbre de rabot a atteint son plein régime.
• Veillez à ce que la pièce à usiner ne contienne pas
des câbles, des liens ou objets similaires. N'usinez
pas de bois contenant de nombreux nœuds ou de
nombreuses empreintes de nœuds.
• Évitez que les pièces longues basculent en fin de
rabotage, utilisez par exemple une servante à rou-
leau ou un dispositif équivalent'
• Il est strictement interdit de retirer les sciures et les
éclats pendant que la machine est en marche.
• En cas de blocage, arrêtez immédiatement la ma-
chine. Débranchez la fiche de la prise électrique et
enlevez la pièce bloquée.
• Après chaque utilisation réglez la hauteur de dé-
gauchissage minimum afin de prévenir tout risque
de blessure.
m ATTENTION !
La machine doit être fixée solidement au sol ou sur un
établi, en utilisant des vis appropriées ou des serre-
joints en vue d'éviter tout risque de renversement. (fig.
9 + 10)
• Assurez-vous, avant de connecter la machine, que
les données se trouvant sur la plaque signalétique
correspondent bien aux caractéristiques du réseau
électrique.
m AVERTISSEMENT ! Avant toute opération de net-
toyage, de réglage, d'entretien ou de réparation, dé-
branchez la fiche d'alimentation de la prise du secteur!
• Contrôlez régulièrement si les fer sont correctement
fixés dans l'arbre de rabot.
• Les fers doivent dépasser au maximum de 1 mm de
la circonférence de l'arbre de rabot.
• Vérifiez si les griffes anti-recul fonctionnent correc-
tement et librement.
• Portez toujours une protection oculaire.
• N'effectuez jamais de travaux arrêtés, de tenons ou
de formes.
• Avant la mise en service, les protections et disposi-
tifs de sécurité doivent être montés dans les règles
de l'art.
• L'arbre de rabot doit pouvoir tourner librement.
46 | FR
9.

Montage

9.1 Fixation solide de la raboteuse (fig. 9 + 10)
• Fixez la machine sur un sol solide au moyen de
quatre vis.
• Pour ce faire, vous trouverez des quatre côtés du
socle de la machine (10) des trous de fixation de Ø
10 mm (11). La distance de fixation est indiquée à
la fig. 9.
9.2 Table d'alimentation (12) et de sortie (6) (fig. 3)
• La table d'alimentation (12) et de sortie (6) est pré-
montée et rabattue vers le haut en raison de l'em-
ballage.
• Rabattez la table d'alimentation (12) et de sortie (6)
vers le bas
9.3 Montage de la manivelle de réglage de la hau-
teur (4) (fig. 4)
• Commencez par retirer le cache de protection (3) de
la manivelle de réglage de la hauteur (4).
• Placez la manivelle de réglage de la hauteur (4) sur
le logement prévu à cet effet (26).
• Fixez-la avec la vis à six pans creux (24) et la ron-
delle plate (23). Fixez-la ensuite avec la clé à six
pans creux (22) en tournant dans le sens des ai-
guilles d'une montre. Pour ce faire, contrez la mani-
velle de réglage de la hauteur.
• Remettez ensuite en place le cache de protection
de la manivelle (3) sur la manivelle de réglage de
la hauteur (4).
9.4 Retrait de la sécurité de transport et de la
feuille de protection (fig. 5 + 6)
• Enlevez la sécurité de transport (29) de la machine.
Déplacez au besoin l'unité de rabotage (16) vers le
haut au moyen de la manivelle de réglage de la hau-
teur (4) en tournant dans le sens des aiguilles d'une
montre. Retirez ensuite la feuille de protection (30)
de la table de rabotage (15).
9.5 Montage du capot d'aspiration (27) (fig. 7 + 8)
• Mettez en place le capot d'aspiration (27) sur l'unité
de rabotage (16) au dos de la machine au moyen de
deux vis moletées du capot (20). Le manchon d'aspi-
ration (dans la fig. 7 + 8, l'adaptateur d'aspiration (5)
est déjà en place) est orienté dans le sens opposé
de la manivelle de réglage de la hauteur (4).
• Au besoin, montez/démontez l'adaptateur d'aspira-
tion (5).
