(2) Drehen Sie den Schalter für die Haupt-/Neben-Umschaltung auf einer der beiden Platinen der
Fernbedienung auf "S". (Den Schalter an der anderen Fernbedienung auf "M" gestellt lassen.)

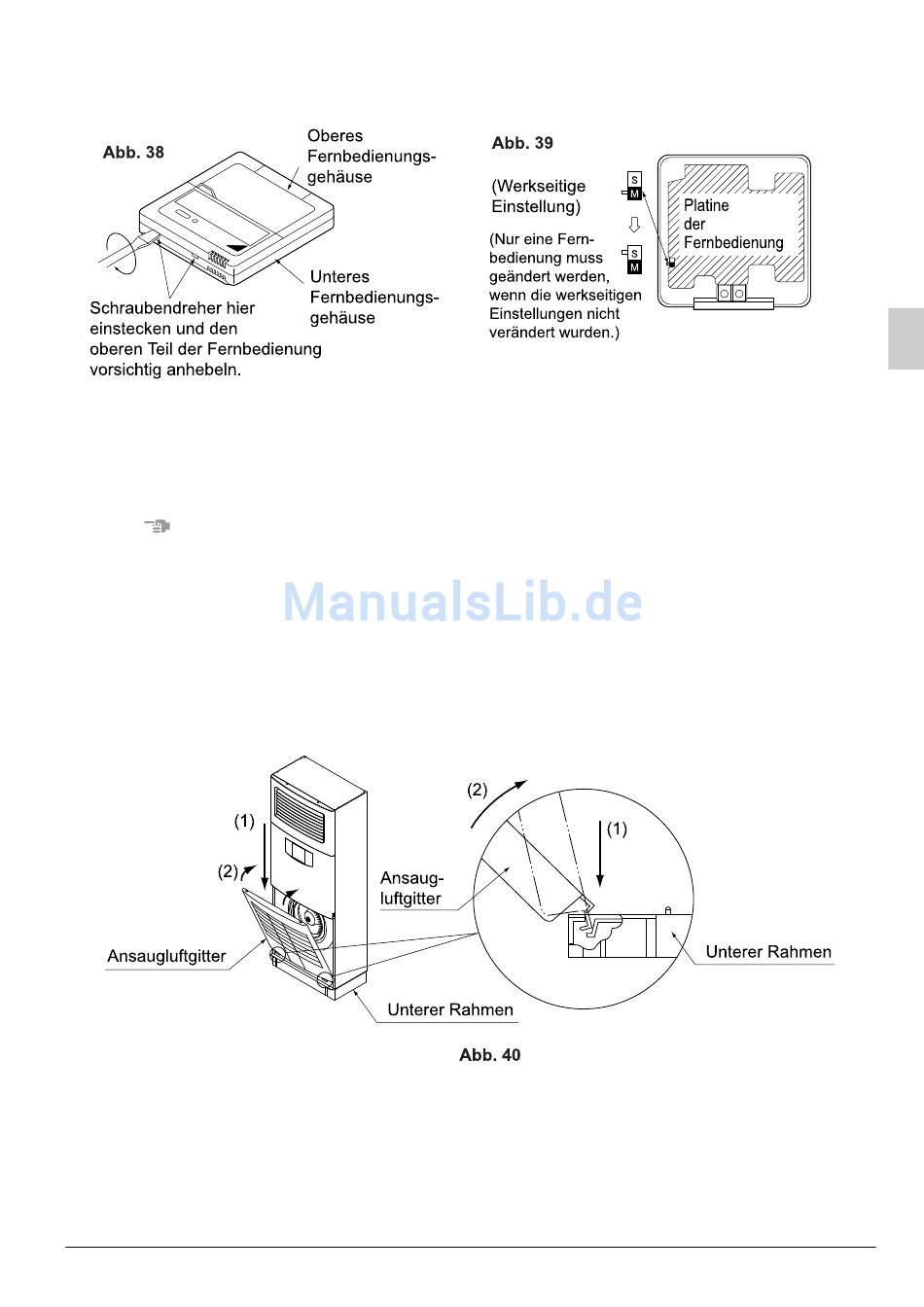

(Siehe Abb. 39)
Verdrahtungsmethode
(3) Nehmen Sie die Abdeckung vom Steuerungskasten ab (siehe ''9. ANSCHLUSS VON KABELN UND
VERKABELUNGSBEISPIEL''.)
(4) Nehmen Sie die Verdrahtung zwischen der Fernbedienung 2 (Slave) und der Klemme (P1, P2)
der Klemmenleiste (X1M) für die Fernbedienung im Schaltkasten vor. (Es gibt keine Polarität.)
(Siehe Abb. 37 und Tabelle 4)
HINWEIS
1. Alle Übertragungsdrähte mit Ausnahme der Fernbedienungsdrähte sind polarisiert und müssen dem
Klemmensymbol entsprechen.
2. Wählen Sie bei der Gruppensteuerung die Fernbedienung, die zu dem Innenaggregat mit den meisten
Funktionen passt (z.b. mit angebrachter Schwenkklappe).
10. INSTALLATION DES ANSAUGLUFTGITTERS
1. Setzen Sie das Ansaugluftgitter in der Reihenfolge (1) → (2) in die Nut am
Bodenrahmen des Gerätes ein. (Siehe Abb. 40)
2. Passen Sie den Gitteranschlag (Frontplatte) in die Nut des Ansaugluftgitters ein und
sichern Sie das Gitter mit einer Schraube an seinem ursprünglichen Platz. (Siehe Abb. 41)
* Ziehen Sie die Schrauben nicht zu fest an.
