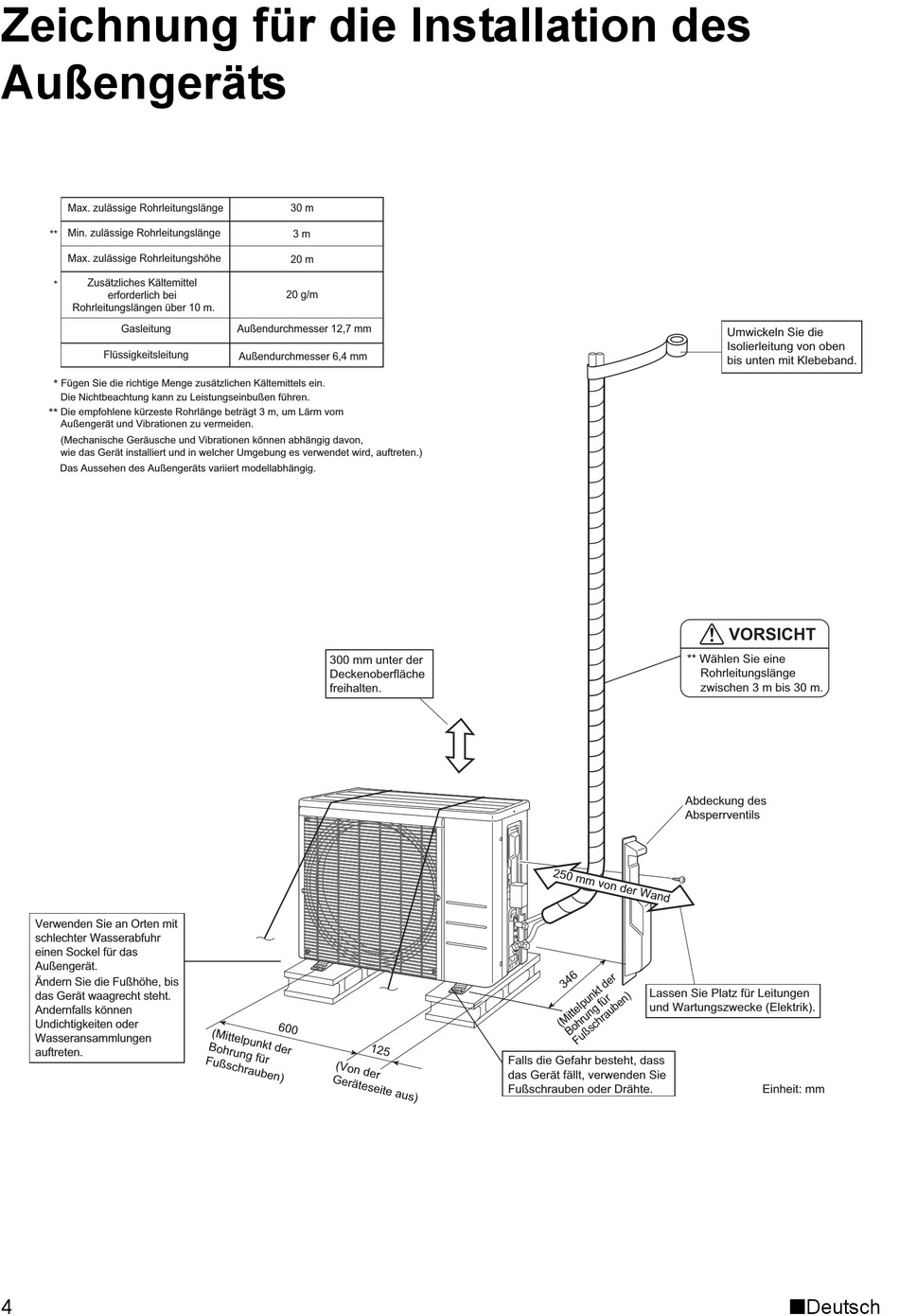

Zeichnung für die Installation des
Außengeräts
Max. zulässige Rohrleitungslänge
Min. zulässige Rohrleitungslänge
**
Max. zulässige Rohrleitungshöhe
Zusätzliches Kältemittel
*
erforderlich bei
Rohrleitungslängen über 10 m.
Gasleitung
Flüssigkeitsleitung
*
Fügen Sie die richtige Menge zusätzlichen Kältemittels ein.
Die Nichtbeachtung kann zu Leistungseinbußen führen.
**
Die empfohlene kürzeste Rohrlänge beträgt 3 m, um Lärm vom
Außengerät und Vibrationen zu vermeiden.
(Mechanische Geräusche und Vibrationen können abhängig davon,
wie das Gerät installiert und in welcher Umgebung es verwendet wird, auftreten.)
Das Aussehen des Außengeräts variiert modellabhängig.
Verwenden Sie an Orten mit
schlechter Wasserabfuhr
einen Sockel für das
Außengerät.
Ändern Sie die Fußhöhe, bis
das Gerät waagrecht steht.
Andernfalls können
Undichtigkeiten oder
Wasseransammlungen
auftreten.
4
30 m
3 m
20 m
20 g/m
Außendurchmesser 12,7 mm
Außendurchmesser 6,4 mm
300 mm unter der
Deckenoberfläche
freihalten.
Lassen Sie Platz für Leitungen
und Wartungszwecke (Elektrik).
Falls die Gefahr besteht, dass
das Gerät fällt, verwenden Sie
Fußschrauben oder Drähte.
Umwickeln Sie die
Isolierleitung von oben
bis unten mit Klebeband.
VORSICHT
** Wählen Sie eine
Rohrleitungslänge
zwischen 3 m bis 30 m.
Abdeckung des
Absperrventils
Einheit: mm
Deutsch
