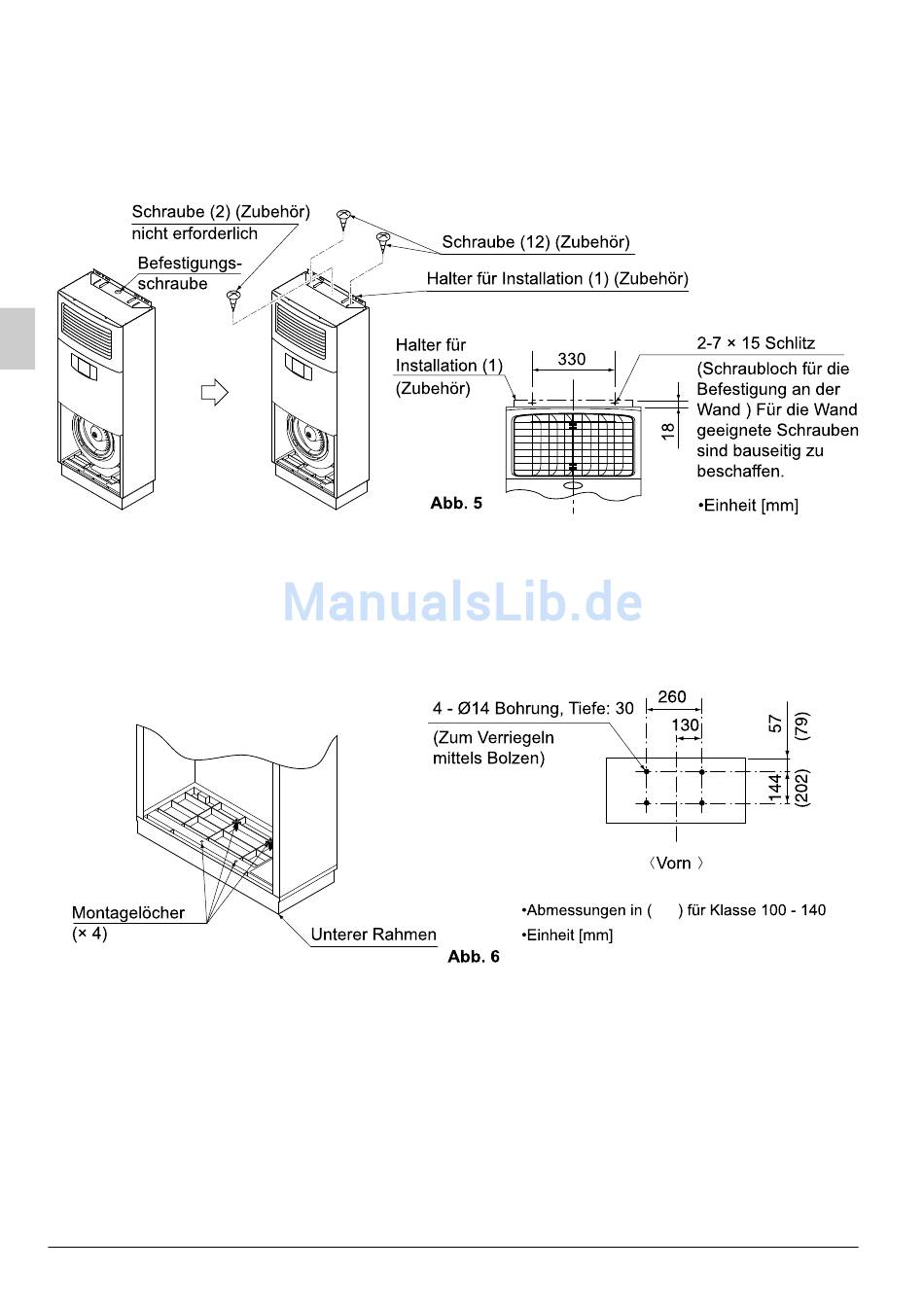

3. Für Normale Installation.
Entfernen Sie die Schraube (2), mit der Halter für die Installation (1) an der Deckplatte angebracht ist.
Ändern Sie die Montagerichtung des Halters, wie in der Abbildung unten gezeigt, und befestigen Sie ihn
mit den beigefügten Schrauben (12) an der Deckplatte. Befestigen Sie dann den Halter mit geeigneten
Schrauben (bauseitig zu liefern) an der Wand.
• Die Schrauben (2) werden nicht verwendet.
4. Installieren Sie die Einheit dann an einem erdbebensicheren Ort.
Befestigen Sie zusätzlich zu der links gezeigten Befestigungsmethode den unteren Rahmen mit
Ankerbolzen (bauseitig zu liefern) am Fundament. Für die Ankerbolzen sind vier Bohrungen in
der unteren Platte vorgesehen.
• Verwenden Sie die im Installationsmuster (9) (Teil des Verpackungsmaterials) gekennzeichneten
Positionen.
8
Deutsch
