ACHTUNG
Dieses Produkt ist ein spezielles Modell für das neue Kältemittel R410A. Befolgen Sie bei der Installation
die nachfolgend aufgeführten Sicherheitshinweise.
• Verwenden Sie bei Bördelverbindungen den speziellen Rohrschneider und die Bördelwerkzeuge
für R410A.
• Bestreichen Sie vor dem Ausführen der Bördelverbindungen den zu bördelnden Bereich innen mit Ether-
oder Esteröl.
• Verwenden Sie die Überwurfmuttern, die der Einheit beiliegen. Verwenden Sie keine Überwurfmutter
der Klasse 1.
Andernfalls kann Kältemittel austreten.
• Klemmen Sie das Rohrende ab oder verschließen Sie es mit Klebeband, um das Eindringen von Staub,
Feuchtigkeit oder anderen Fremdkörpern zu verhindern.
• Lassen Sie nicht zu, dass Luft oder andere Substanzen als das zugehörige Kältemittel in den
Kühlkreislauf gelangen. Wenn während Arbeiten am Gerät Kältemittelgas austritt, lüften Sie den
Raum gründlich.
• Das Außenaggregat ist mit Kältemittel gefüllt.
• Die Kältemittelleitungen können von der folgenden
Seite aus der Einheit entfernt werden.
Linke Seite, Rechte Seite, Rückseite, Unterseite
Sie müssen entscheiden, von welcher Seite aus Sie
die Kältemittelleitungen entfernen möchten.

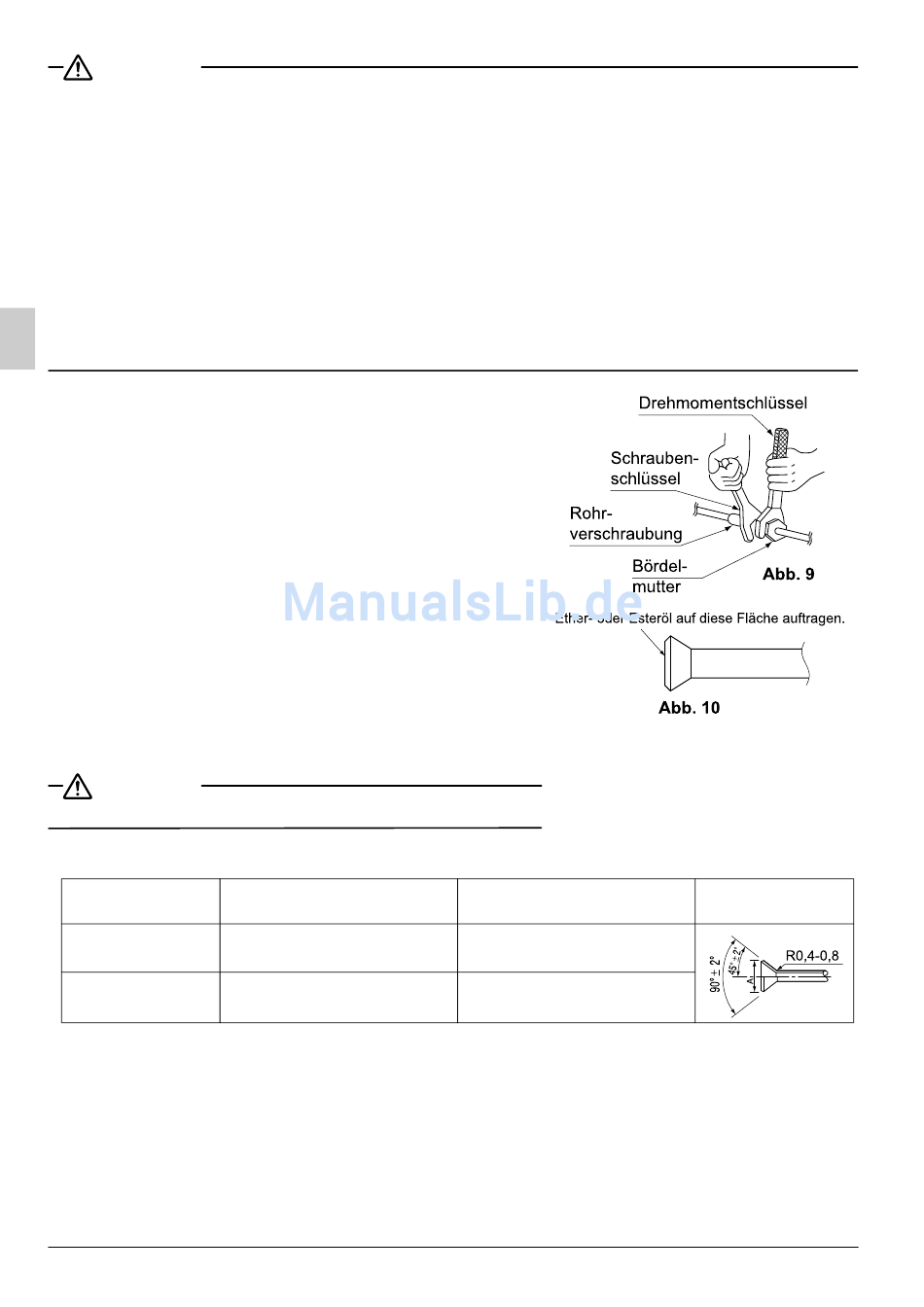

• Achten Sie darauf, wie in der Zeichnung dargestellt,
einen Schraubenschlüssel gemeinsam mit einem
Drehmomentschlüssel zum Anschließen oder Lösen von
Rohren an/von das/dem Gerät zu verwenden. (Siehe Abb. 9)
* Bei Verwendung eines anderen Werkzeugs als einem
Schraubenschlüssel kann es zu einer Beschädigung des
Kopfs der Überwurfmutter kommen, wodurch aufgrund
mangelnder Dichtigkeit Gas austreten kann.
• Für die Abmessungen der Bördelverbindung siehe "Tabelle 2".
• Beschichten Sie beim Anschließen der Bördelmutter den zu
bördelnden Bereich innen mit Esther- oder Etheröl und drehen
Sie die Mutter zunächst 3-4 mal von Hand herum, bevor Sie sie
dann einschrauben. (Siehe Abb. 10)
ACHTUNG
Achten Sie darauf, den Bördelbereich nicht zu beschädigen.
Tabelle 2
Rohrgröße
φ9,5 (3/8")
φ15,9 (5/8")
• Zur Bestimmung des richtigen Anzugsdrehmoments siehe "Tabelle 2".
10
Anzugsdrehmoment
32,7 – 39,9 N·m
61,8 – 75,4 N·m
Abmessungen für Aufdornen A
(mm)
12,8 – 13,2
19,3 – 19,7
Bördel
Deutsch
