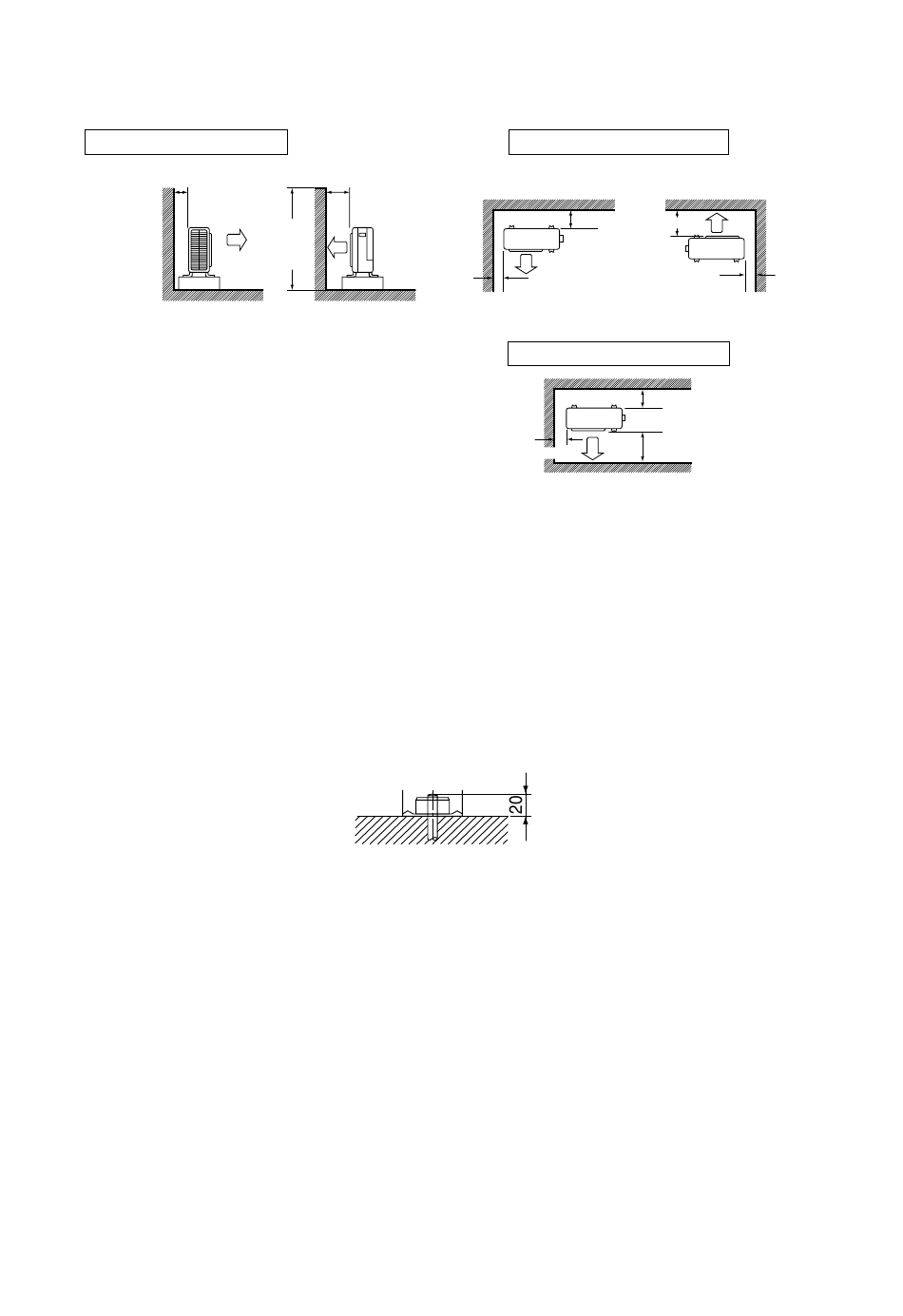

Richtlinien für die Installation
• Wenn sich im Lufteinlaß- oder -auslaßpfad der Außeneinheit eine Wand oder ein sonstiges Hindernis befindet, so befolgen Sie die
nachfolgenden Richtlinien für die Installierung.
• Für alle im Folgenden dargestellten Installationsschemata sollte die Wandhöhe auf der Abluftseite höchstens 1200mm betragen.
Bei Wand auf eine Seite
Mehr als 50
Vorsichtsmassnahmen bei der
Installation
• Prüfen Sie die Stärke und die horizontale Ausrichtung der Installationsfläche, damit das Klimagerät nach der Installation ohne
Vibrationen oder Geräusche arbeiten kann.
• Befestigen Sie das Gerät entsprechend der Zeichnung des Fundaments in sicher mithilfe der Fundamentschrauben. (Legen Sie 4
Sätze im Handel erhältliche M8- oder M10–Verankerungsschrauben mit Muttern und Unterlegscheiben bereit.)
• Es ist am besten, wenn die Verankerungsschrauben eingeschraubt werden, bis sie 20mm über die Oberfläche des Fundaments herausragen.
Installation des Außengeräts
1.
Installieren der außeneinheit.
1) Schlagen Sie bei der Installation des Außengeräts unter "Vorsichtsmaßnahmen für die Wahl des Montageortes" und im
"Installationszeichnungen für das Außengerät" nach.
4
Mehr als 100
1200
oder
weniger
Seitenansicht
Bei Wänden an zwei Seiten
Mehr
als 100
Mehr als 50
Ansicht von oben
Bei Wänden auf drei Seiten
Mehr als 50
Ansicht von oben
Mehr als150
Mehr als 50
Mehr als 150
Mehr als 300
Einheit: mm
■Deutsch
