Merkmale Für Ihren Komfort und Für Ihren Komfort und Energieeinsparung Energieeinsparung STRAHLER Der HEIZEN-Betrieb mit zusätzlichem STRAHLER-Betriebsmodus bietet eine angenehme Umgebung mit leisem Heizungsbetrieb ohne Strom. Die Oberfl äche der Strahlerplatte wird erwärmt, und die abge- strahlte Wärme erwärmt die Umgebungsluft. Die langsam zirkulierende Warmluft erwärmt behutsam den gesamten Raum.
Inhalt Vor dem Betrieb zu lesen Sicherheitshinweise ........Bezeichnung der Teile ........Betriebsvorbereitung ........ Betrieb Betrieb AUTOMATIK · ENTFEUCHTEN · KÜHLEN · HEIZEN · GEBLÄSE ......STRAHLER-Betrieb ......Temperatureinstellung ....... Einstellen von Luftstromrichtung und Luftstromstärke ........HOCHLEISTUNG-Betrieb ....AUSSENGERÄT-FLÜSTER- Betrieb ..........
Sicherheitshinweise • Bewahren Sie dieses Handbuch so auf, dass der Anwender es leicht fi nden kann. • Lesen Sie die Warnhinweise in dieser Anleitung aufmerksam durch, bevor Sie das Gerät in Betrieb nehmen. • Dieses Gerät ist für die Nutzung durch erfahrene oder geschulte Anwender in der Leichtindustrie oder in landwirtschaftlichen Betrieben oder durch Laien in gewerblichen Betrieben oder privaten Haushalten konzipiert.
Seite 5
Sicherheitshinweise ACHTUNG • Stellen Sie keine Gegenstände, die feuchtigkeitsempfi ndlich sind, direkt unter das Innen- oder Außengerät. Unter bestimmten Umständen kann Kondensation an der Haupteinheit oder den Kältemittelleitungen, Luftfi lterschmutz oder Abfl ussverstopfung Tropfwasser verursachen, was zu Verschmutzung oder Ausfall des betreffenden Objekts führen kann. •...

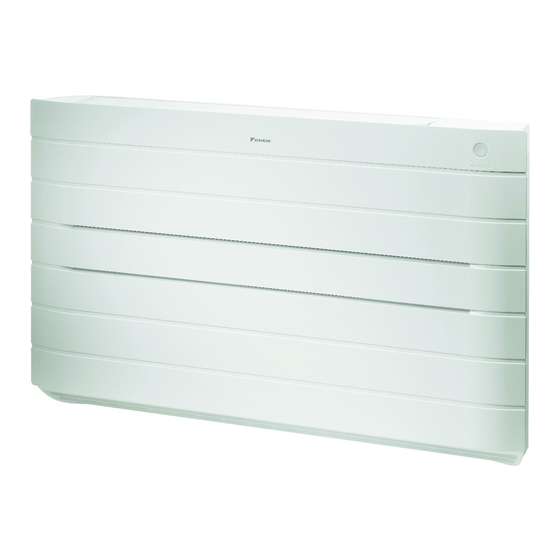

Bezeichnung der Teile Innengerät Lamellen (vertikale Flügel) • Die Lamellen befi nden sich im Inneren des Luftauslasses. ► Seite 14 Luftauslass Klappe (horizontaler Flügel) ► Seite 14 Strahlerplatte Frontplatte Lufteinlass Raumtemperatursensor • Dieser Sensor erkennt die Lufttemperatur im Umfeld des Geräts. Anzeige Signalempfänger und Innen- gerät-EIN/AUS-Schalter...
Bezeichnung der Teile Frontplatte öffnen Frontplattenan- schlag Schnüre ACHTUNG • Die Oberfl äche der Strahlerplatte wird beim STRAHLER-Betrieb sehr heiß. Berühren Sie die Platte des Hauptgeräts nicht direkt. Entfernen, pfl egen oder reinigen Sie nach Beendigung des Betriebs die Platte erst, wenn Luftfi...
Bezeichnung der Teile Fernbedienung Signalsender Empfänger Anzeige (LCD) • Hier werden die aktuellen Einstellun- gen angezeigt. (Diese Abbildung zeigt jeden Abschnitt zu Erläuterungszwecken mit Anzeigen im EIN-Zustand.) • Richten Sie den Sender zur Benut- zung der Fernbedienung auf das Innengerät. Falls ein Hindernis, wie z.
Seite 9
Bezeichnung der Teile Öffnen der Frontabdeckung MODUS-Wahltaste • Damit wählen Sie den Betriebsmodus. (AUTOMATIK/ENTFEUCH- TEN/KÜHLEN/HEIZEN/ GEBLÄSE) ► Seite 11 ECONO-Taste • ECONO-Betrieb. ► Seite 18 SCHWENK-Taste • Einstellen der Luftstromrich- tung. FLÜSTERBETRIEB- ► Seite 14 Taste • AUSSENGERÄT-FLÜSTER- BETRIEB. ►...
Betriebsvorbereitung Zum Einsetzen der Batterien Die Pole – korrekt Verschieben Sie die Frontabdeckung, um ausrichten! sie abzunehmen. Legen Sie zwei Trockenbatterien des Typs AAA.LR03 (Alkali) ein. Bringen Sie die Frontabdeckung wieder wie vorher an. Zum Befestigen des Fernbedienungshalters an der Wand Fernbedienung Wählen Sie einen Platz, von dem aus die Signale das Gerät erreichen.
Seite 11
Betriebsvorbereitung Schalten Sie den Leistungsschalter ein • Wenn der Strom eingeschaltet wurde, öffnet und schließt sich die Klappe des Innengeräts einmal, um die Ausgangsposition einzustellen. Zum Einstellen der Uhr Drücken Sie • “ ” wird auf dem LCD angezeigt. •...
Betrieb AUTOMATIK · ENTFEUCHTEN · KÜHLEN · HEIZEN · GEBLÄSE Die Klimaanlage arbeitet im Betriebsmodus Ihrer Wahl. Ab dem nächsten Mal arbeitet die Klimaanlage im selben Betriebsmodus. Zum Starten des Betriebs Drücken Sie , und wählen Sie den Betriebsmodus. •...
STRAHLER-Betrieb Der STRAHLER-Betrieb bietet zusätzlich zum HEIZEN-Betriebsmodus eine angenehme Umgebung mit leisem Heizungsbetrieb ohne Strom. Der STRAH- LER-Betrieb weist 2 Betriebsarten auf. Zum Starten des STRAHLER-Betriebs Drücken Sie , und wählen Sie den HEIZEN-Betrieb. • Mit jedem Drücken der Taste wird die Moduseinstellung der Reihe nach weitergeschaltet. AUTOMATIK ENTFEUCHTEN KÜHLEN HEIZEN...
Temperatureinstellung Zum Ändern der Temperatureinstellung Drücken Sie • Die auf dem LCD angezeigten Posten ändern sich jedes Mal, wenn eine der Tasten gedrückt wird. HEIZEN- oder AUTOMATIK- ENTFEUCHTEN- oder KÜHLEN-Betrieb STRAHLER-Betrieb Betrieb GEBLÄSE-Betrieb 18-32°C 10-30°C 18-30°C Die Temperatureinstellung ist Drücken Sie , um die Temperatur zu erhöhen, und , um...
Einstellen von Luftstromrichtung und Luftstromstärke Sie können die Luftstromrichtung einstellen, um einen erhöhten Komfort zu erhalten. Zum Starten der Schwenkautomatik Obere und untere Luftstromrichtung Drücken Sie • “ ” wird auf dem LCD angezeigt. • Die Schwenkbewegung der Klappe (horizontaler Flügel) beginnt.
Einstellen von Luftstromrichtung und Luftstromstärke Zum Ändern der Einstellung der Luftstromstärke Drücken Sie • Mit jedem Drücken von wird die Stufe der Luftstromstärke der Reihe nach weiterge- schaltet. Automatik Innengerät- Niedrig Mittelniedrig Flüsterbetrieb Hoch Mittelhoch Mittel • Wenn der Luftstrom auf “ ”...
HOCHLEISTUNG-Betrieb Der HOCHLEISTUNG-Betrieb sorgt für eine rasche Maximierung der Kühlwir- kung (Heizwirkung) in jedem Betriebsmodus. Sie können die maximale Kapazität erhalten. Zum Starten des HOCHLEISTUNG-Betriebs Drücken Sie während des Betriebs. • Der HOCHLEISTUNG-Betrieb endet nach 20 Minuten. Dann arbeitet das System automa- tisch wieder mit den vorherigen Einstellungen, die vor dem HOCHLEISTUNG-Betrieb ver- wendet wurden.
AUSSENGERÄT-FLÜSTER- Betrieb Im AUSSENGERÄT-FLÜSTER-Betrieb wird der Geräuschpegel des Außenge- räts gesenkt, indem die Frequenz und Gebläsedrehzahl am Außengerät geän- dert werden. Diese Funktion ist während der Nacht zweckmäßig. Zum Starten des AUSSENGERÄT-FLÜSTER-Betriebs Drücken Sie • “ ” wird auf dem LCD angezeigt. ...
ECONO-Betrieb Der ECONO-Betrieb ist eine Funktion, die effi zienten Betrieb durch Begrenzung des maximalen Stromverbrauchswertes ermöglicht. Diese Funktion ist nützlich für Fälle, in denen es darauf ankommt, dass keine Sicherung ausgelöst wird, wenn das Produkt zusammen mit anderen Geräten in Betrieb ist. ...
AUS-TIMER-Betrieb Timer-Funktionen sind nützlich, um die Klimaanlage während der Nacht oder am Morgen automatisch ein- oder auszuschalten. AUS-TIMER und EIN-TIMER können auch kombiniert verwendet werden. Zur Benutzung des AUS-TIMER-Betriebs • Prüfen Sie, ob die Uhr korrekt eingestellt ist. Stellen Sie anderenfalls die Uhr auf die aktuelle Zeit ein. ►...
EIN-TIMER-Betrieb Zur Benutzung des EIN-TIMER-Betriebs • Prüfen Sie, ob die Uhr korrekt eingestellt ist. Stellen Sie anderenfalls die Uhr auf die aktuelle Zeit ein. ► Seite 10 Drücken Sie • “ ” wird auf dem LCD angezeigt. • “ ”...
WOCHENTIMER-Betrieb Bis zu 4 Timereinstellungen können für jeden Wochentag gespeichert werden. Es ist praktisch, wenn der WOCHENTIMER auf die Lebensgewohnheiten der Familie eingestellt wird. Gebrauch des WOCHENTIMER in den folgenden Fällen [Beispiel] Die gleichen Timer-Einstellungen werden für die Wochentage von Montag bis Freitag verwendet, während für das Wochenende andere Einstellungen verwendet werden.
WOCHENTIMER-Betrieb Zur Benutzung des WOCHENTIMER-Betriebs Einstellmodus • Stellen Sie sicher, dass Wochentag und Uhrzeit eingestellt sind. Stellen Sie anderenfalls den Wochentag und die Uhrzeit ein. ► Seite 10 Programm 1 Programm 2 Programm 3 Programm 4 [Montag] 25°C 27°C 6:00 8:30 17:30...
WOCHENTIMER-Betrieb Drücken Sie , um die gewünschte Zeit zu wählen. • Die Zeit kann zwischen 0:00 und 23:50 in 10-Minuten-Intervallen eingestellt werden. • Um zur Einstellung des EIN/AUS-TIMER-Modus zurückzukehren, drücken Sie • Gehen Sie zu Schritt bei Einstellung des Ausschalttimers. Drücken Sie •...
Seite 25
WOCHENTIMER-Betrieb Kopiermodus • Eine vorgenommene Reservierung kann für einen anderen Wochentag kopiert werden. Die gesamte Reservierung des ausgewählten Wochentags wird kopiert. Programm 1 Programm 2 Programm 3 Programm 4 [Montag] 25°C 27°C 6:00 8:30 17:30 22:00 KOPIEREN KOPIEREN Programm 1 Programm 2 Programm 3 Programm 4 [Dienstag]...
WOCHENTIMER-Betrieb Bestätigen einer Reservierung • Die Reservierung kann bestätigt werden. Einstellungsanzeigen Normal Bestätigung Drücken Sie • Der Wochentag und die Reservierungsnummer des aktuellen Tages werden ange- zeigt. Drücken Sie , um den zu bestätigenden Wochen- tag und die Reservierungsnummer auszuwählen. •...
Seite 27
WOCHENTIMER-Betrieb Zum Löschen von Reservierungen Individuelle Reservierung Drücken Sie • Der Wochentag und die Reservierungsnummer werden angezeigt. Drücken Sie , um den zu löschenden Wochen- tag und die Reservierungsnummer auszuwählen. Drücken Sie • “ ” und “ ” oder “ ”...
Hinweis für Multisystem Das Multisystem besteht aus einem Außengerät, das mit mehreren Innengeräten verbunden ist. Wählen des Betriebsmodus Raum A Raum B Wenn die Prioritätsraum-Einstellung vor- handen, aber inaktiv ist, oder wenn sie nicht vorhanden ist. Wenn mehr als ein Innengerät in Betrieb ist, erhält das zuerst Raum C Raum D eingeschaltete Gerät die Priorität.
Hinweis für Multisystem Verriegelung des KÜHLEN/HEIZEN-Modus Die Verriegelung des KÜHLEN/HEIZEN-Modus bedarf einer anfänglichen Programmierung während der Installation. Bitte wenden Sie sich an Ihren Vertragshändler um Hilfe. Die Verriegelung des KÜHLEN/HEIZEN-Modus versetzt das Gerät zwangsweise in den KÜHLEN- oder HEIZEN-Betrieb. Diese Funktion ist zweckmäßig, wenn Sie alle an das Multisystem angeschlossenen Innengeräte auf denselben Betriebsmodus einstellen wollen.
Pfl ege und Reinigung Schnellverweis Verfahren zum Öffnen/Schließen der Frontplatte Frontplattenanschlag • Schieben Sie die Frontplattenanschläge auf beiden Seiten nach oben, und öffnen Sie die Frontplatte. Öffnen • Schließen Sie die Frontplatte und verriegeln Sie sie anhand der Frontplattenanschläge. Zu reinigende Teile Verriegeln Frontplatte...
Pfl ege und Reinigung Luftfi lter Ziehen Sie die Luftfi lter heraus. Bei hartnäckigem Staub • Die Luftfi lter mit einem neutralen Reinigungsmittel, das • Frontplatte öffnen. mit lauwarmem Wasser verdünnt wurde, waschen, und • Beide Luftfi lter (oben) ausbauen. anschließend im Schatten trocknen lassen.
Pfl ege und Reinigung Titan-Apatit-Geruchsfi lter [Austausch] Nehmen Sie den Titan-Apatit- Entfernen Sie die Nasen am Filterrahmen, und Geruchsfi lter ab. ersetzen Sie den Filter durch einen neuen. • Die Frontplatte öffnen, und die Luftfi lter herauszie- hen. • Halten Sie die Vertiefungen des Rahmens, und lösen Sie die 4 Klauen.
Pfl ege und Reinigung Abnehmen der Frontplatte Frontplatte abnehmen. Frontplatte reinigen. • Frontplatte öffnen. • Wischen Sie die Frontplatte mit einem weichen, mit • Die Sicherungsschnüre der Frontplatte (2 Stellen) Wasser angefeuchteten Tuch ab. vom Frontgrill entfernen. • Nur neutrales Reinigungsmittel darf verwendet wer- den.
Pfl ege und Reinigung Überprüfung der Geräte Prüfen Sie, dass Sockel, Ständer und andere Befestigungen des Außengeräts nicht verrottet oder korrodiert sind. Prüfen Sie, dass die Lufteinlässe und -auslässe von Innen- und Außengerät nicht blockiert sind. Prüfen Sie, dass das Abwasser während des KÜHLEN- oder ENTFEUCHTEN-Betriebs reibungslos aus dem Ablaufschlauch ausfl...
Fehlersuche Die folgenden Fälle sind keine Störungen. • Die folgenden Fälle sind keine Störungen der Klimaanlage, sondern sie haben ihre Ursachen. Sie können die Klimaanlage weiterhin benutzen. Innengerät Ein Geräusch ist zu hören. Ein Geräusch wie das Fließen von Wasser Die Klimaanlage erzeugt keinen •...
Fehlersuche • Die Fehlersuchmaßnahmen werden auf der Basis der Abhilfe in die folgenden zwei Typen eingeteilt. Ergreifen Sie entsprechende Maßnahmen gemäß dem Symptom. Keine Störung Der Betrieb wurde plötzlich • Die folgenden Fälle sind keine Störungen. angehalten. (Die Betriebslampe blinkt.) Kontrolle •...
Seite 37
Fehlersuche Nach dem Beginn des HEIZEN-Betriebs Der Lüfter des Außengeräts rotiert, wird nicht sofort Warmluft ausgeblasen. während die Klimaanlage außer Betrieb ist. • Die Klimaanlage läuft warm. Sie sollten etwa 1 bis Nach dem Anhalten des Betriebs 4 Minuten warten. (Das System ist so ausgelegt, dass •...
Fehlersuche Rufen Sie umgehend die Kundendienststelle an WARNUNG Falls eine Störung (wie z. B. Brandgeruch) auftritt, halten Sie sofort den Betrieb an, und schalten Sie den Leistungs- schalter aus. • Fortgesetzter Betrieb unter anormalen Bedingungen kann zu Störungen, elektrischen Schlägen oder Brand führen. •...
Fehlersuche Fehlerdiagnose mit der Fernbedienung • Die Fernbedienung kann einen dem Fehler entsprechenden Fehlercode vom Innengerät empfangen. Wenn für 5 Sekunden gedrückt gehalten wird, blinkt die Anzeige “ ” im Temperatur- anzeigefeld. Drücken Sie wiederholt, bis ein kontinu- ierlicher Piepton erzeugt wird. •...
Seite 40
Fehlersuche LED AN AUSSENGERÄTEPLATINE Serie 3MXS, 4MXS, 5MXS GRÜN MIKROCOMPUTER STÖRUNGSERKENNUNG NORMAL LED-A LED1 LED2 LED3 LED4 LED5 DIAGNOSE ● ● ● ● ● NORMAL INNENGERÄT ÜBERPRÜFEN HOCHDRUCKSCHUTZ AUSGELÖST ODER GEFRIEREN IM ● ● GERÄT, DAS SICH IN BETRIEB ODER IN BEREITSCHAFT BEFINDET ...
