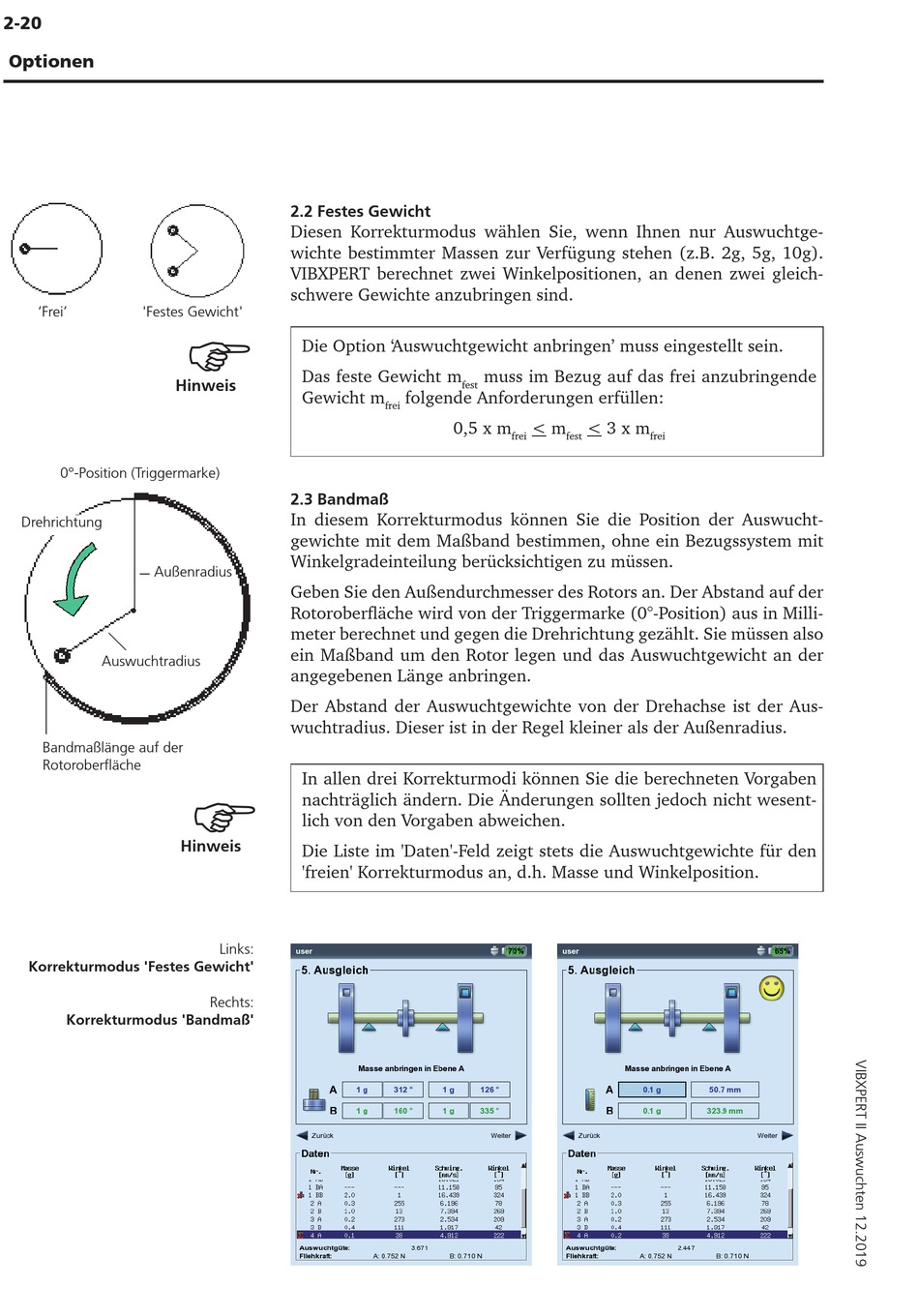

2-20
Optionen
'Frei'
'Festes Gewicht'
Hinweis
0°-Position (Triggermarke)
Drehrichtung
Außen radius
•
Auswuchtradius
Bandmaßlänge auf der
Rotoroberfläche
Korrekturmodus 'Festes Gewicht'
Korrekturmodus 'Bandmaß'
2.2 Festes Gewicht
Diesen Korrekturmodus wählen Sie, wenn Ihnen nur Auswuchtge-
wichte bestimmter Massen zur Verfügung stehen (z.B. 2g, 5g, 10g).
VIBXPERT berechnet zwei Winkelpositionen, an denen zwei gleich-
schwere Gewichte anzubringen sind.
Die Option ' A uswuchtgewicht anbringen' muss eingestellt sein.
Das feste Gewicht m
Gewicht m
2.3 Bandmaß
In diesem Korrekturmodus können Sie die Position der Auswucht-
gewichte mit dem Maßband bestimmen, ohne ein Bezugssystem mit
Winkelgradeinteilung berücksichtigen zu müssen.
Geben Sie den Außendurchmesser des Rotors an. Der Abstand auf der
Rotoroberfläche wird von der Triggermarke (0°-Position) aus in Milli-
meter berechnet und gegen die Drehrichtung gezählt. Sie müssen also
ein Maßband um den Rotor legen und das Auswuchtgewicht an der
angegebenen Länge anbringen.
Der Abstand der Auswuchtgewichte von der Drehachse ist der Aus-
wuchtradius. Dieser ist in der Regel kleiner als der Außenradius.
In allen drei Korrekturmodi können Sie die berechneten Vorgaben
nachträglich ändern. Die Änderungen sollten jedoch nicht wesent-
lich von den Vorgaben abweichen.
Hinweis
Die Liste im 'Daten'-Feld zeigt stets die Auswuchtgewichte für den
'freien' Korrekturmodus an, d.h. Masse und Winkelposition.
Links:
Rechts:
muss im Bezug auf das frei anzubringende
fest
folgende Anforderungen erfüllen:
frei
0,5 x m
< m
frei
< 3 x m
fest
frei
