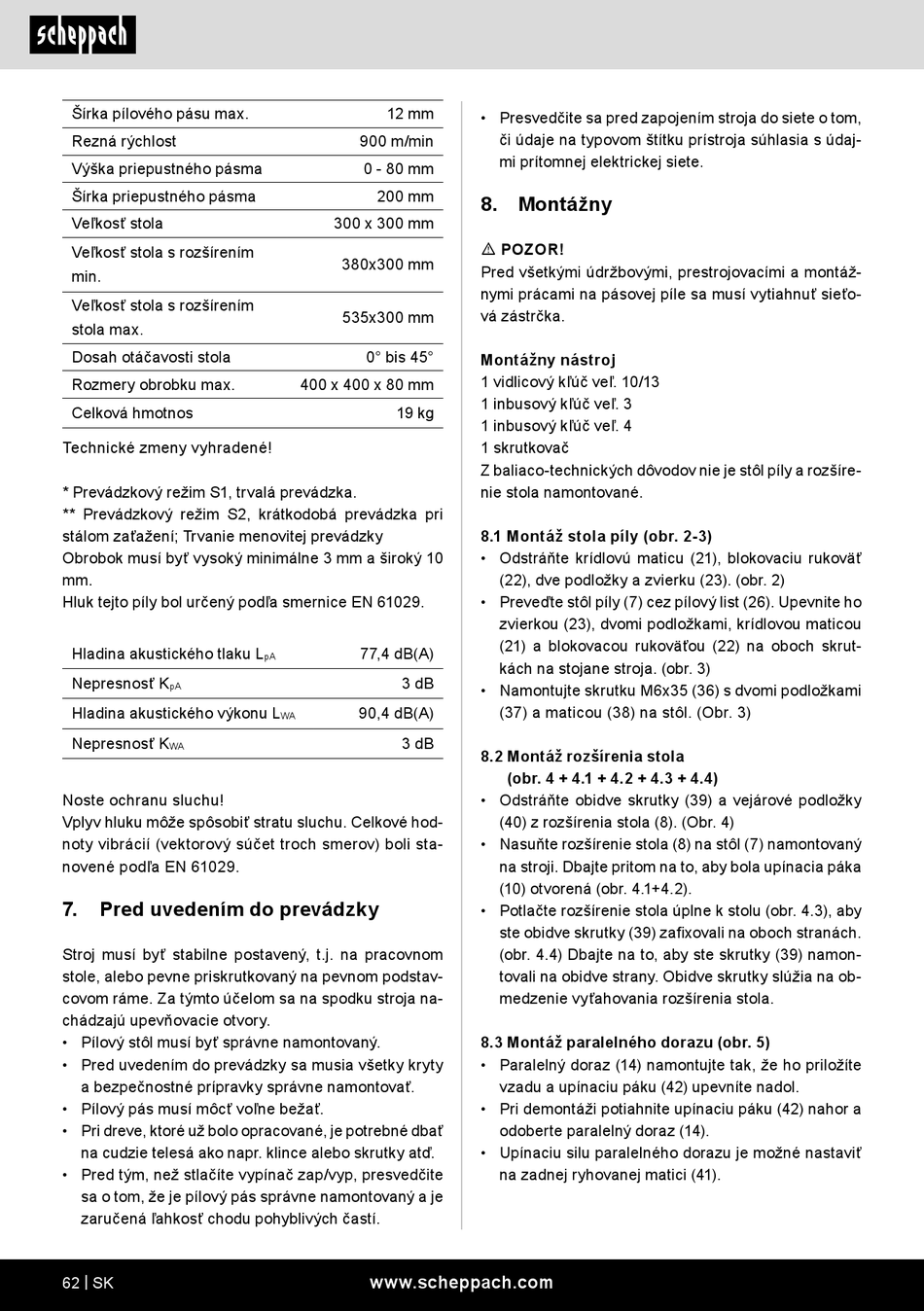

Šírka pílového pásu max.
Rezná rýchlost
Výška priepustného pásma
Šírka priepustného pásma
Veľkosť stola
Veľkosť stola s rozšírením
min.
Veľkosť stola s rozšírením
stola max.
Dosah otáčavosti stola
Rozmery obrobku max.
Celková hmotnos
Technické zmeny vyhradené!
* Prevádzkový režim S1, trvalá prevádzka.
** Prevádzkový režim S2, krátkodobá prevádzka pri
stálom zaťažení; Trvanie menovitej prevádzky
Obrobok musí byť vysoký minimálne 3 mm a široký 10
mm.
Hluk tejto píly bol určený podľa smernice EN 61029.
Hladina akustického tlaku L
Nepresnosť K
pA
Hladina akustického výkonu L
Nepresnosť K
WA
Noste ochranu sluchu!
Vplyv hluku môže spôsobiť stratu sluchu. Celkové hod-
noty vibrácií (vektorový súčet troch smerov) boli sta-
novené podľa EN 61029.
7. Pred uvedením do prevádzky
Stroj musí byť stabilne postavený, t.j. na pracovnom
stole, alebo pevne priskrutkovaný na pevnom podstav-
covom ráme. Za týmto účelom sa na spodku stroja na-
chádzajú upevňovacie otvory.
• Pílový stôl musí byť správne namontovaný.
• Pred uvedením do prevádzky sa musia všetky kryty
a bezpečnostné prípravky správne namontovať.
• Pílový pás musí môcť voľne bežať.
• Pri dreve, ktoré už bolo opracované, je potrebné dbať
na cudzie telesá ako napr. klince alebo skrutky atď.
• Pred tým, než stlačíte vypínač zap/vyp, presvedčite
sa o tom, že je pílový pás správne namontovaný a je
zaručená ľahkosť chodu pohyblivých častí.
62 | SK
12 mm
900 m/min
0 - 80 mm
200 mm
300 x 300 mm
380x300 mm
535x300 mm
0° bis 45°
400 x 400 x 80 mm
19 kg
77,4 dB(A)
pA
3 dB
90,4 dB(A)
WA
3 dB
www.scheppach.com
• Presvedčite sa pred zapojením stroja do siete o tom,
či údaje na typovom štítku prístroja súhlasia s údaj-
mi prítomnej elektrickej siete.
8. Montážny
m POZOR!
Pred všetkými údržbovými, prestrojovacími a montáž-
nymi prácami na pásovej píle sa musí vytiahnuť sieťo-
vá zástrčka.
Montážny nástroj
1 vidlicový kľúč veľ. 10/13
1 inbusový kľúč veľ. 3
1 inbusový kľúč veľ. 4
1 skrutkovač
Z baliaco-technických dôvodov nie je stôl píly a rozšíre-
nie stola namontované.
8.1 Montáž stola píly (obr. 2-3)
• Odstráňte krídlovú maticu (21), blokovaciu rukoväť
(22), dve podložky a zvierku (23). (obr. 2)
• Preveďte stôl píly (7) cez pílový list (26). Upevnite ho
zvierkou (23), dvomi podložkami, krídlovou maticou
(21) a blokovacou rukoväťou (22) na oboch skrut-
kách na stojane stroja. (obr. 3)
• Namontujte skrutku M6x35 (36) s dvomi podložkami
(37) a maticou (38) na stôl. (Obr. 3)
8.2 Montáž rozšírenia stola
(obr. 4 + 4.1 + 4.2 + 4.3 + 4.4)
• Odstráňte obidve skrutky (39) a vejárové podložky
(40) z rozšírenia stola (8). (Obr. 4)
• Nasuňte rozšírenie stola (8) na stôl (7) namontovaný
na stroji. Dbajte pritom na to, aby bola upínacia páka
(10) otvorená (obr. 4.1+4.2).
• Potlačte rozšírenie stola úplne k stolu (obr. 4.3), aby
ste obidve skrutky (39) zafixovali na oboch stranách.
(obr. 4.4) Dbajte na to, aby ste skrutky (39) namon-
tovali na obidve strany. Obidve skrutky slúžia na ob-
medzenie vyťahovania rozšírenia stola.
8.3 Montáž paralelného dorazu (obr. 5)
• Paralelný doraz (14) namontujte tak, že ho priložíte
vzadu a upínaciu páku (42) upevníte nadol.
• Pri demontáži potiahnite upínaciu páku (42) nahor a
odoberte paralelný doraz (14).
• Upínaciu silu paralelného dorazu je možné nastaviť
na zadnej ryhovanej matici (41).
