21
C B A
A
18
B
17
19
14
13

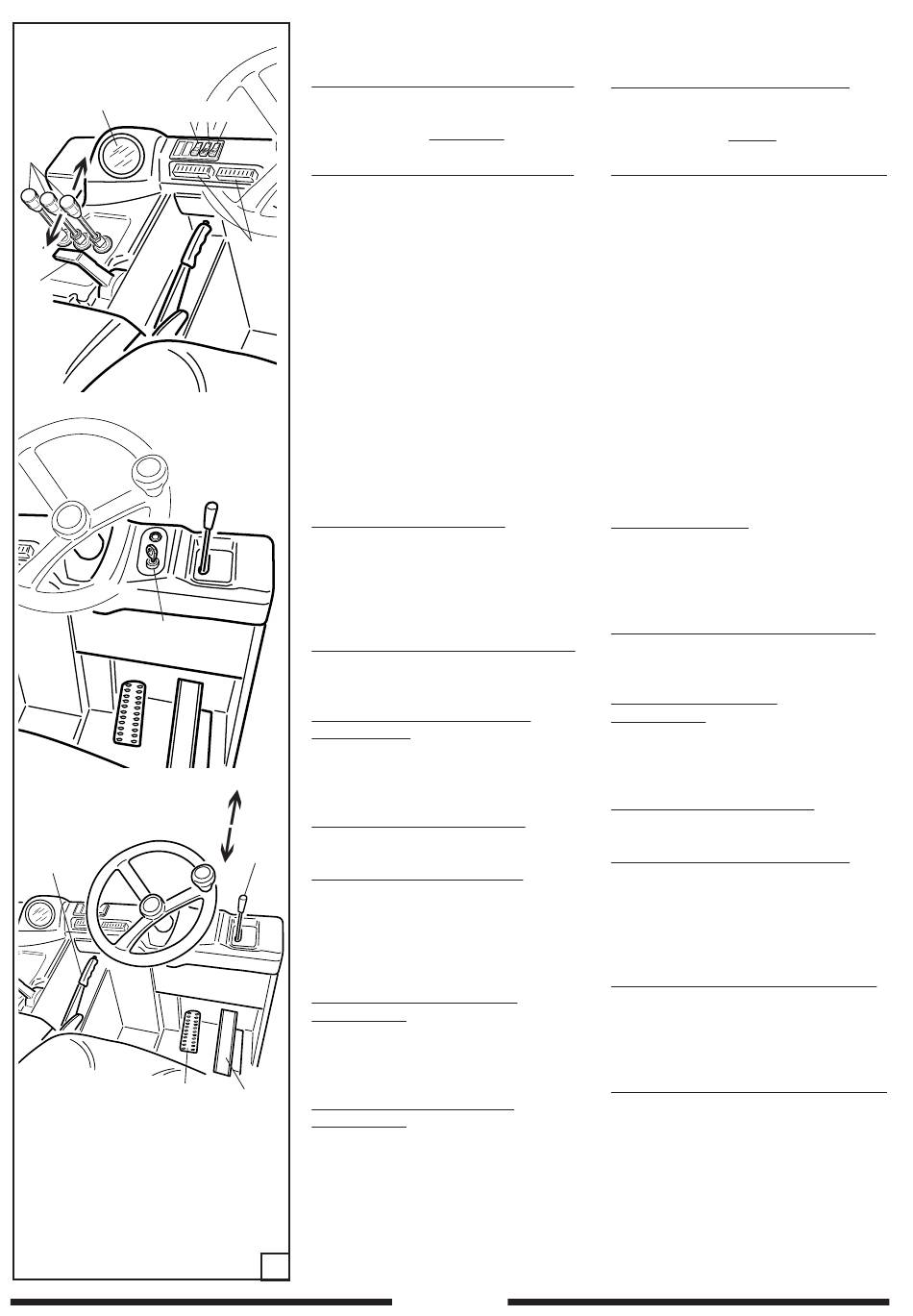

• DESCRIZIONE DEI COMANDI
INTERR. AVVIAMENTO part 19 Fig 12
-Posizione OFF
-1° scatto
-2° scatto
COMANDI IDRAULICI part 18 Fig 12
1) Leva destra con ritorno a zero
-posizione A
-posizione B
2) Leva centrale con ritorno a zero solo in
24
posizione B
-posizione A
-posizione B
3) Leva sinistra con ritorno a zero
-posizione A
-posizione B
Fig. 12 part.26 : quando la levetta del de-
viatore è in pos.A la spazzola lat. è in funzio-
ne,quando è in pos.B la spazzola lat.è ferma.
MOSTRINA INTERRUTTORI
A Interruttore clacson
B Interruttore motore ventola
aspirazione e interruttore motore
squotifiltro
C Interruttore fanali
LEVA ACCELERATORE part 17 Fig 12
In fase di lavoro la leva deve essere in
posizione A (a fine corsa)
STRUMENTO MULTIFUNZIONE
part 21 Fig 12
-Contaore
-Indicatore livello carburante
-Spie
A
PORTAFUSIBILI part 24 Fig 12
Vedi esplosi ricambi
B
26
AVANZAMENTO part 12 Fig 12
Il pedale pos.12 è del tipo basculante
pertanto premendo lo stesso in avanti la
macchina avanza da 0 alla max velocità,
mentre premendo la parte posteriore la
macchina arretra.
PEDALE FRENO DI SERVIZIO
part 13 Fig 12
I l p e d a l e f r e n o p o s .
meccanicamente sui due mozzi delle ruote
anteriori.
12
FRENO DI STAZIONAMENTO
part 14 Fig 12
Il freno di stazionamento, come il pedale,
agisce sui 2 mozzi delle ruote anteriori.
12
accensione
apre il flap
chiude il flap
le spazzole centrale e
laterale si abbassano e
girano.
le spazzole centrale
e laterale si sollevano e
si fermano.
alza il contenitore
abbassa il contenitore
1 3 a g i s c e
18
• DESCRIPTION OF CONTROLS
STARTING SWITCH part 19 Fig 12
-Position OFF
-1st step
-2nd step
ignition
HYDRAULIC CONTROLS part 18 Fig 12
1) RH lever with return to zero
-position A
opens the flap
-position B
closes the flap
2) Central lever with return to zero only in
position B
-position A
the central and
lateral brushes fall
and rotate.
-position B
the central and lateral
brushes raise and
stop.
3) LH lever with return to zero
-position A
raises the container
-position B
lowers the container
Fig. 12 part 26 : when the switch lever is in
pos. A, the lateral brush is operating,when
it is in pos. B the lateral brush is idle.
SWITCHES BADGE
A Klaxon switch
B Suction fan motor switch and shaking
motor switch
C Switch lights
ACCELERATOR LEVER part 17 Fig 12
During work, the lever must be in position
A (at stroke end)
MULTIFUNCTION TOOL
part 21 Fig 12
- Hours counter
- Fuel level indicator
- Indicator lights
FUSE HOLDER part 24 Fig 12
See exploded views spare parts
MARCH FORWARD part 12 Fig 12
The pedal pos. 12 is horizontally pivoted
therefore by pressing the same forward the
machine goes from max speed, while by
pressing the rear part, the machine goes
backward.
WORK BRAKE PEDAL part 13 Fig.12
The brake
pedal position
mechanically on the two hubs of the front
wheels.
PARKING BRAKE LEVER part 14 Fig.12
The parking brake lever, same as the pedal,
acts on the two hubs of the front wheels
13 acts
