1
2
15
47
45
C
49
6. DESCRIZIONE
DELLA MACCHINA
• PROTEZIONI DI SICUREZZA
2/1

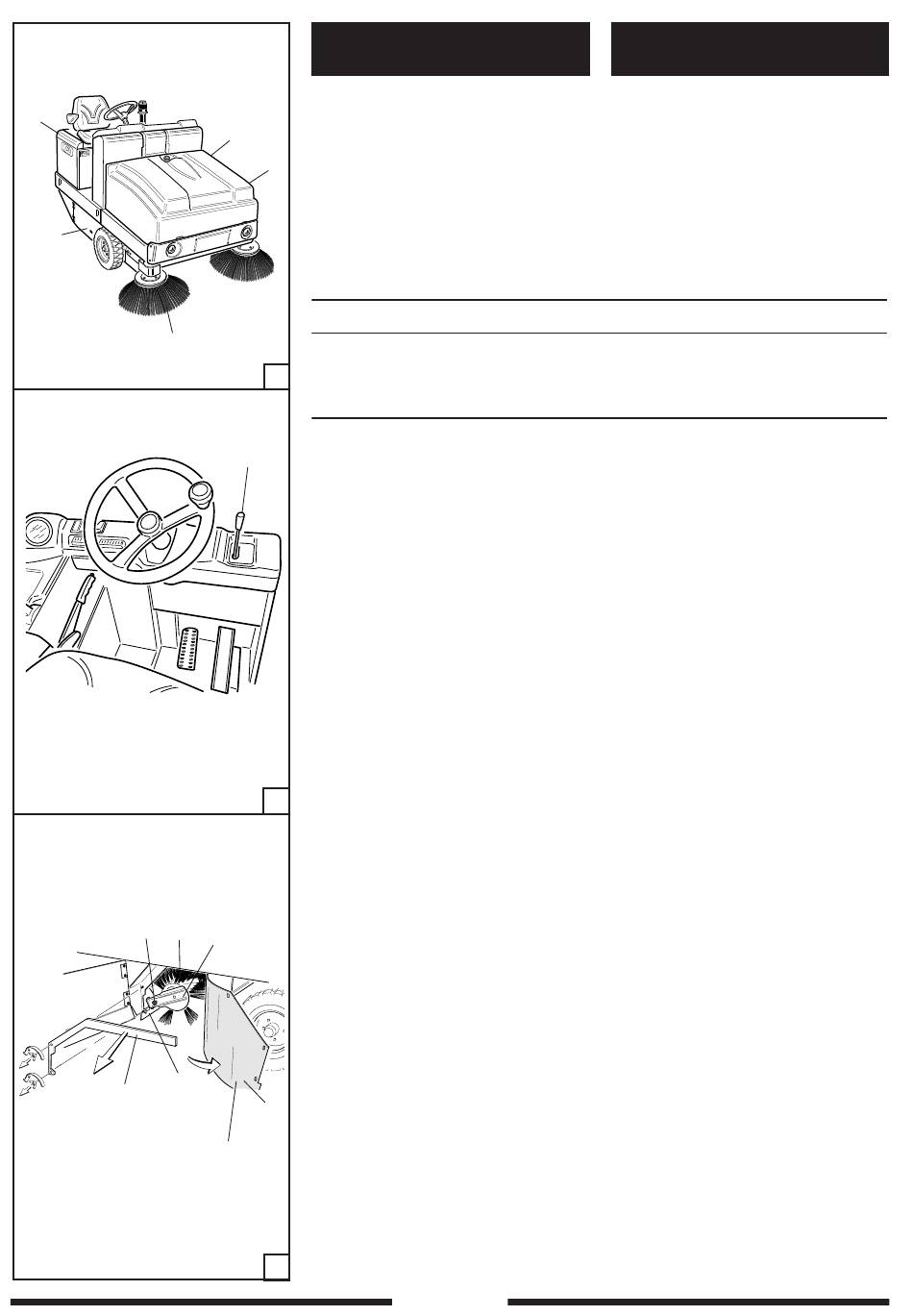

Come illustrato in Fig. 6 è possibile vedere
5
le protezioni di sicurezza, le quali devono
essere accuratamente montate integre.
Non è possibile usare la macchina con una
o più protezioni mancanti o danneggiate,
la descrizione delle protezioni e i rispettivi
codici di ordinazione pertanto sono sotto
riportati:
PART/TEIL
1
2
6
2/1
5
• SPAZZOLA LATERALE
26
La spazzola laterale, part. 15 Fig. 6, funge
da convogliatore della polvere e dei detriti,
serve esclusivamente per la pulizia di bordi,
angoli, profili, dopo la pulizia dei quali deve
essere disinserita (alzandola con l'apposita
leva part. 26 Fig. 7) per evitare di sollevare
inutile polvere e perchè l'effetto pulito della
spazzola laterale è minore di quello ottenuto
con la spazzola centrale.
ATTENZIONE: Non toccare mai con le
mani, durante la rotazione, la spazzola
laterale, non raccogliere materiali
filacciosi.
7
• SPAZZOLA CENTRALE
La spazzola centrale, part. 45 Fig. 8, è
l'organo principale della macchina, il quale
permette il caricamento della polvere e dei
detriti nel cassetto di raccolta; essa può
46
essere richiesta in diverse durezze e natura
delle setole, a seconda del tipo di materiale
da raccogliere, ed è regolabile in altezza
quando si consuma.
IMPORTANTE:Non è idonea alla
raccolta di corde, fili in genere,reggie
per imballi, paglia e fieno,ecc, perchè
si avvolgerebbero alle spazzole
danneggiandole.
48
A - B
8
FIG.
DESCRIZIONE/DESCRIPTION
6
COFANO MOTORE/MOTOR BONNET
6
PROTEZIONE DESTRA/RH SAFETY GUARD
6
PROTEZIONE SINISTRA/LH SAFETY GUARD
6
COFANO ANTERIORE/ FRONT BONNET
14
6. DESCRIPTION
OF THE MACHINE
• SAFETY GUARDS
As illustrated in Fig. 6 it is possible to see
the safety guards which must be carefully
mounted in sound condition. The sweeper
cannot be used if one or more guards are
missing or damaged. A description of these
guards and their ordering codes are given
below:
COD./CODE
• SIDE BRUSH
The side brush, part 15 Fig. 6, collects dust
and dirt and is only used to clean edges,
corners and borders. After cleaning it must
be deactivated (lifting it with its lever
part 26 Fig. 7) to avoid raising dust and
because cleaning with the side brush is less
effective than with the central one.
ATTENTION: Never touch the side brush
with your handswhile it is rotating. Do not
collect thready materials.
• CENTRAL BRUSH
The central brush, part 45 Fig. 8, is the main
component of the sweeper and is used to
gather dust and dirt in the collection box;
it can be requested with bristles made of
different types of material and hardness
according to the type of material to be
collected. It is height adjustable for when
it gets worn.
IMPORTANT: Do not collect string,
wires,packaging,straps,sticks, etc
longer than 25 cm as they could wind
around the central and side brushes.
