Technische Daten
Protokollspezifische Daten
Klemmenbelegung
Versorgungsspannung
Leistungsaufnahme
Versorgungsausfall
Elektrischer Anschluss
Bürde
Potentialausgleich
Klemmen
Kabeleinführungen
Kabelspezifikation
98
• Zu den Gerätebeschreibungsdateien (® ä 49)
• Zu den HART-Gerätevariablen und Messwerten
• Zu den HART-Kommandos

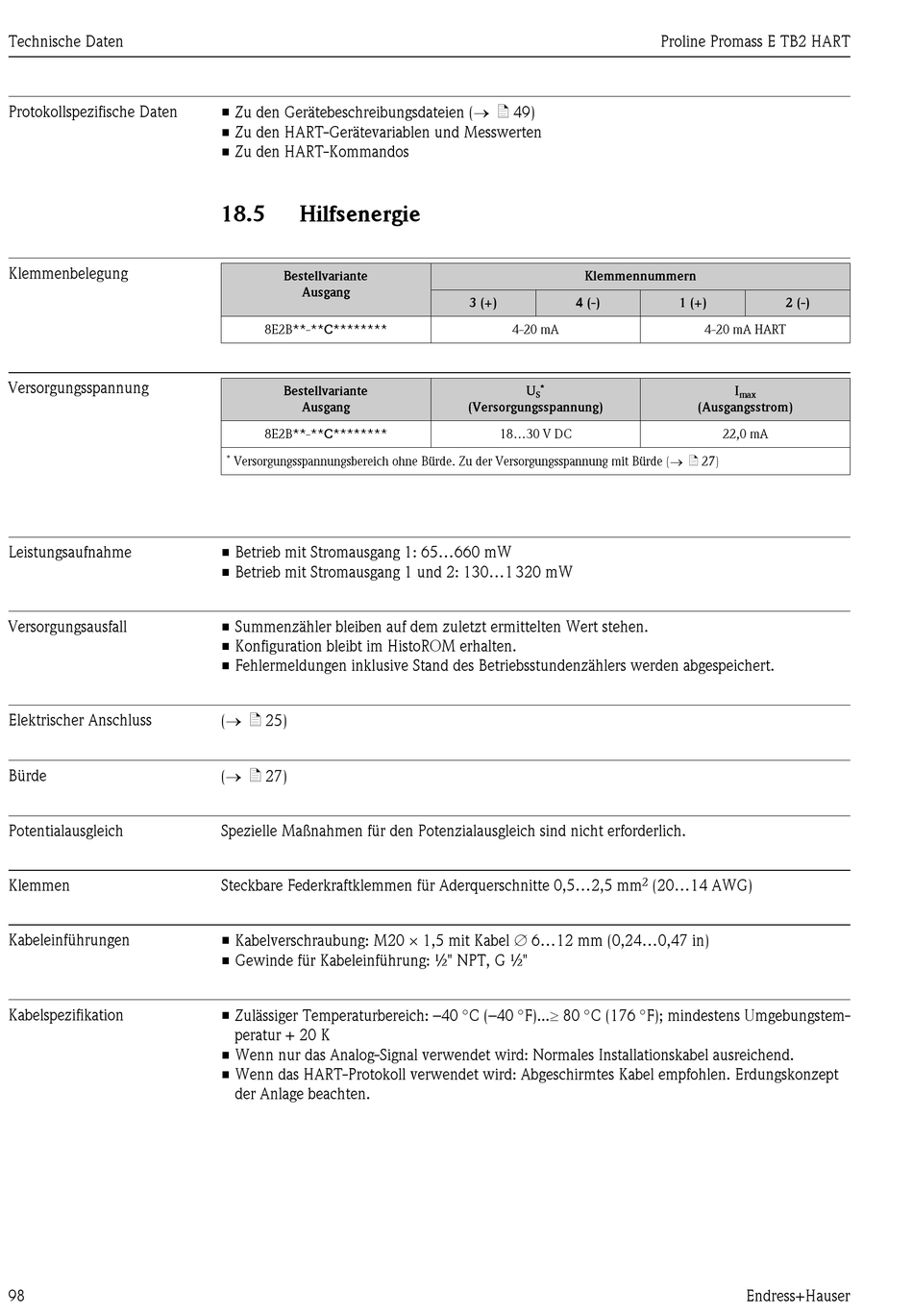

18.5
Hilfsenergie
Bestellvariante
Ausgang
8E2B**-**C********
Bestellvariante
Ausgang
8E2B**-**C********
*
Versorgungsspannungsbereich ohne Bürde. Zu der Versorgungsspannung mit Bürde (® ä 27)
• Betrieb mit Stromausgang 1: 65...660 mW
• Betrieb mit Stromausgang 1 und 2: 130...1 320 mW
• Summenzähler bleiben auf dem zuletzt ermittelten Wert stehen.
• Konfiguration bleibt im HistoROM erhalten.
• Fehlermeldungen inklusive Stand des Betriebsstundenzählers werden abgespeichert.
(® ä 25)
(® ä 27)
Spezielle Maßnahmen für den Potenzialausgleich sind nicht erforderlich.
Steckbare Federkraftklemmen für Aderquerschnitte 0,5...2,5 mm
• Kabelverschraubung: M20 × 1,5 mit Kabel Æ 6...12 mm (0,24...0,47 in)
• Gewinde für Kabeleinführung: ½" NPT, G ½"
• Zulässiger Temperaturbereich: –40 °C (–40 °F)...³ 80 °C (176 °F); mindestens Umgebungstem-
peratur + 20 K
• Wenn nur das Analog-Signal verwendet wird: Normales Installationskabel ausreichend.
• Wenn das HART-Protokoll verwendet wird: Abgeschirmtes Kabel empfohlen. Erdungskonzept
der Anlage beachten.
Klemmennummern
3 (+)
4 (-)
4-20 mA
U
*
S
(Versorgungsspannung)
18...30 V DC
Proline Promass E TB2 HART
1 (+)
2 (-)
4-20 mA HART
I
max
(Ausgangsstrom)
22,0 mA
2
(20...14 AWG)
Endress+Hauser
