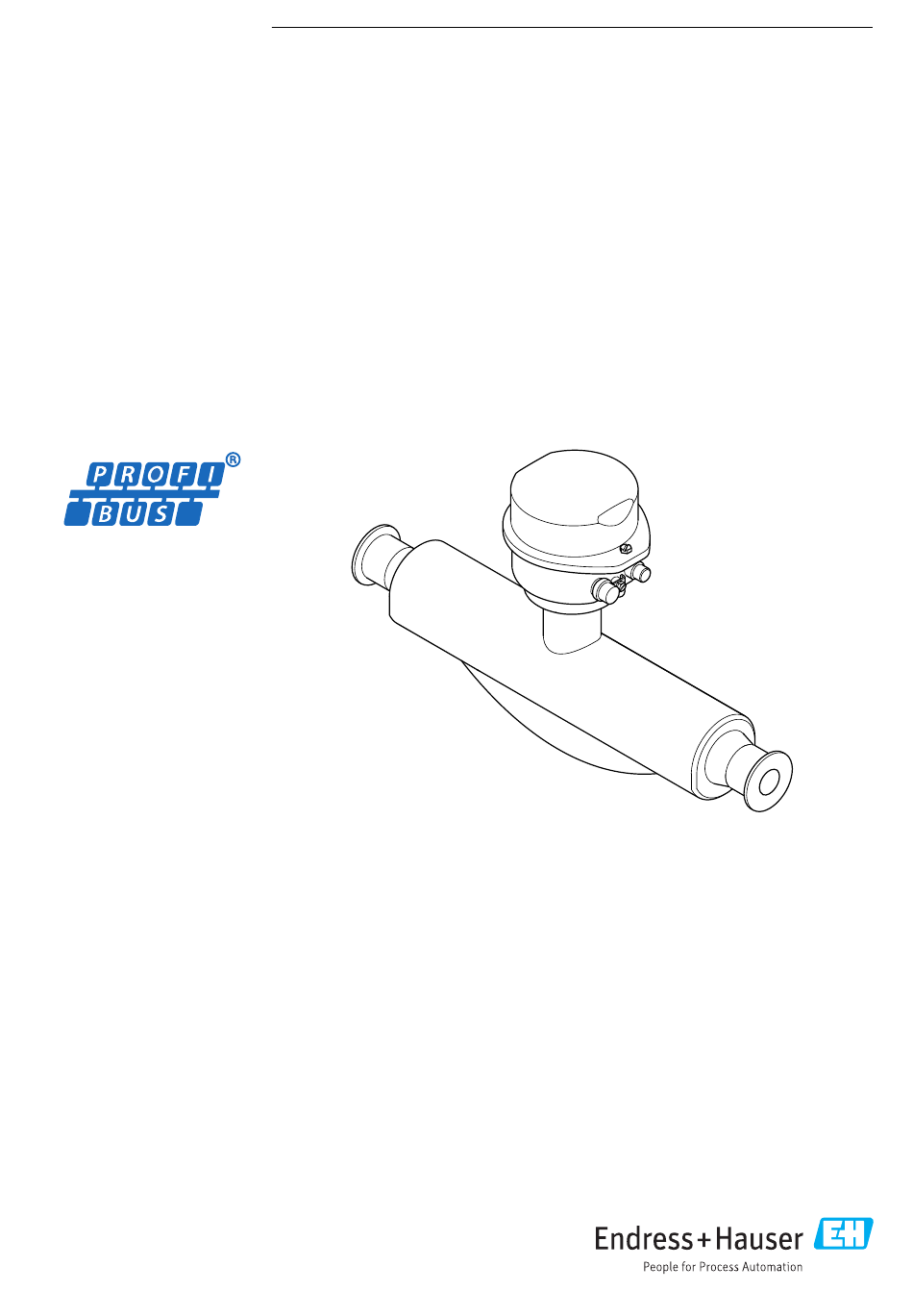

Seite 1 Products Solutions Services BA01714D/06/DE/03.21 71502132 2021-01-01 Gültig ab Version 01.01.zz (Gerätefirmware) Betriebsanleitung Proline Promass E 100 Coriolis-Durchflussmessgerät PROFIBUS DP...
Seite 2 Sicherheitshinweise" sowie alle anderen, arbeitsspezifischen Sicherheitshinweise im Dokument sorgfältig lesen. • Der Hersteller behält sich vor, technische Daten ohne spezielle Ankündigung dem ent- wicklungstechnischen Fortschritt anzupassen. Über die Aktualität und eventuelle Erwei- terungen dieser Anleitung gibt Ihre Endress+Hauser Vertriebszentrale Auskunft. Endress+Hauser...
Seite 3: Inhaltsverzeichnis
Proline Promass E 100 PROFIBUS DP Inhaltsverzeichnis Inhaltsverzeichnis 6.2.2 Messgerät vorbereiten ... . 23 Hinweise zum Dokument ... . 6 6.2.3...
Seite 4 13.2 Mess- und Prüfmittel ....95 10.5 Erweiterte Einstellungen ....65 13.3 Endress+Hauser Dienstleistungen ..10.5.1 Parameter zur Eingabe des Freigabe- codes nutzen .
Seite 5 Proline Promass E 100 PROFIBUS DP Inhaltsverzeichnis 16.12 Zertifikate und Zulassungen ... . . 118 16.13 Anwendungspakete ....120 16.14 Zubehör .
Seite 6: Hinweise Zum Dokument
Hinweise zum Dokument Proline Promass E 100 PROFIBUS DP Hinweise zum Dokument Dokumentfunktion Diese Anleitung liefert alle Informationen, die in den verschiedenen Phasen des Lebens- zyklus des Geräts benötigt werden: Von der Produktidentifizierung, Warenannahme und Lagerung über Montage, Anschluss, Bedienungsgrundlagen und Inbetriebnahme bis hin zur Störungsbeseitigung, Wartung und Entsorgung.
Seite 7: Symbole Für Informationstypen
Eine Übersicht zum Umfang der zugehörigen Technischen Dokumentation bieten: • W@M Device Viewer (www.endress.com/deviceviewer): Seriennummer vom Typen- schild eingeben • Endress+Hauser Operations App: Seriennummer vom Typenschild eingeben oder 2D-Matrixcode (QR-Code) auf dem Typenschild einscannen Detaillierte Auflistung der einzelnen Dokumente inklusive Dokumentationscode →...
Seite 8: Standarddokumentation
Hinweise zum Dokument Proline Promass E 100 PROFIBUS DP 1.3.1 Standarddokumentation Dokumenttyp Zweck und Inhalt des Dokuments Technische Information Planungshilfe für Ihr Gerät Das Dokument liefert alle technischen Daten zum Gerät und gibt einen Überblick, was rund um das Gerät bestellt werden kann.
Seite 9: Sicherheitshinweise
Proline Promass E 100 PROFIBUS DP Sicherheitshinweise Sicherheitshinweise Anforderungen an das Personal Das Personal für Installation, Inbetriebnahme, Diagnose und Wartung muss folgende Bedingungen erfüllen: ‣ Ausgebildetes Fachpersonal: Verfügt über Qualifikation, die dieser Funktion und Tätig- keit entspricht. ‣ Vom Anlagenbetreiber autorisiert.
Seite 10: Arbeitssicherheit
HINWEIS Klärung bei Grenzfällen: ‣ Bei speziellen Messstoffen und Medien für die Reinigung: Endress+Hauser ist bei der Abklärung der Korrosionsbeständigkeit messstoffberührender Materialien behilflich, übernimmt aber keine Garantie oder Haftung, da kleine Veränderungen der Tempera- tur, Konzentration oder des Verunreinigungsgrads im Prozess Unterschiede in der Kor- rosionsbeständigkeit bewirken können.
Seite 11: Produktsicherheit
Proline Promass E 100 PROFIBUS DP Sicherheitshinweise Produktsicherheit Dieses Messgerät ist nach dem Stand der Technik und guter Ingenieurspraxis betriebssi- cher gebaut und geprüft und hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Es erfüllt die allgemeinen Sicherheitsanforderungen und gesetzlichen Anforderungen.
Seite 12: Produktbeschreibung
Produktbeschreibung Proline Promass E 100 PROFIBUS DP Produktbeschreibung Das Gerät besteht aus Messumformer und Messaufnehmer. Das Gerät ist als Kompaktausführung verfügbar: Messumformer und Messaufnehmer bilden eine mechanische Einheit. Produktaufbau 3.1.1 Geräteausführung mit Kommunikationsart PROFIBUS DP A0023153  1 Wichtige Komponenten eines Messgeräts Messaufnehmer Messumformergehäuse...
Seite 13: Warenannahme Und Produktidenti
• Wenn eine der Bedingungen nicht erfüllt ist: Wenden Sie sich an Ihre Endress+Hau- ser Vertriebszentrale. • Je nach Geräteausführung ist die CD-ROM nicht Teil des Lieferumfangs! Die Techni- sche Dokumentation ist über Internet oder die Endress+Hauser Operations App ver- fügbar, siehe Kapitel "Produktidentifikation" →  14. Produktidentifizierung Folgende Möglichkeiten stehen zur Identifizierung des Geräts zur Verfügung:...
Seite 14: Messumformer-Typenschild
• Die Kapitel "Weitere Standarddokumentation zum Gerät" →  8 und "Geräteabhängige Zusatzdokumentation" →  8 • Der W@M Device Viewer: Seriennummer vom Typenschild eingeben (www.endress.com/deviceviewer) • Die Endress+Hauser Operations App: Seriennummer vom Typenschild eingeben oder den 2-D-Matrixcode (QR-Code) auf dem Typenschild scannen. 4.2.1 Messumformer-Typenschild Order code: Ser.
Seite 15: Erweiterter Bestellcode
Proline Promass E 100 PROFIBUS DP Warenannahme und Produktidentifizierung Date: A0029207  4 Beispiel für ein Messaufnehmer-Typenschild Teil 2 Zulassungsinformationen zu Explosionsschutz, Druckgeräterichtlinie und Schutzart Zulässige Umgebungstemperatur (T Dokumentnummer sicherheitsrelevanter Zusatzdokumentation 2-D-Matrixcode Durchflussrichtung Herstellungsdatum: Jahr-Monat Bestellcode Die Nachbestellung des Messgeräts erfolgt über den Bestellcode (Order code).
Seite 16: Lagerung Und Transport
Lagerung und Transport Proline Promass E 100 PROFIBUS DP Lagerung und Transport Lagerbedingungen Folgende Hinweise bei der Lagerung beachten: ‣ Um Stoßsicherheit zu gewährleisten, in Originalverpackung lagern. ‣ Auf Prozessanschlüsse montierte Schutzscheiben oder Schutzkappen nicht entfernen. Sie verhindern mechanische Beschädigungen an den Dichtflächen sowie Verschmut- zungen im Messrohr.
Seite 17: Messgeräte Mit Hebeösen
Proline Promass E 100 PROFIBUS DP Lagerung und Transport 5.2.2 Messgeräte mit Hebeösen VORSICHT Spezielle Transporthinweise für Geräte mit Hebeösen ‣ Für den Transport ausschließlich die am Gerät oder an den Flanschen angebrachten Hebeösen verwenden. ‣ Das Gerät muss immer an mindestens zwei Hebeösen befestigt werden.
Seite 18: Montage
Montage Proline Promass E 100 PROFIBUS DP Montage Montagebedingungen 6.1.1 Montageposition Montageort A0028772 Um Messfehler aufgrund von Gasblasenansammlungen im Messrohr zu vermeiden, fol- gende Einbauorte in der Rohrleitung vermeiden: • Einbau am höchsten Punkt der Leitung • Einbau unmittelbar vor einem freien Rohrauslauf in einer Fallleitung Bei einer Fallleitung Folgender Installationsvorschlag ermöglicht dennoch den Einbau in eine offene Falllei-...
Seite 19: Einbaulage
Proline Promass E 100 PROFIBUS DP Montage Ø Blende, Rohrverengung [mm] [in] [mm] [in] ³⁄₈ 0,24 ½ 0,40 0,55 1½ 0,87 1,10 1,97 Einbaulage Die Pfeilrichtung auf dem Messaufnehmer-Typenschild hilft, den Messaufnehmer entspre- chend der Durchflussrichtung einzubauen (Fließrichtung des Messstoffs durch die Rohrlei- tung).
Seite 20: Anforderungen Aus Umgebung Und Prozess
Montage Proline Promass E 100 PROFIBUS DP Ein- und Auslaufstrecken Bei der Montage muss keine Rücksicht auf Turbulenz erzeugende Armaturen wie Ventile, Krümmer oder T-Stücke genommen werden, solange keine Kavitationseffekte entstehen →  20. A0029322 A0029323 Einbaumaße Angaben zu den Abmessungen und Einbaulängen des Geräts: Dokument "Technische Information", Kapitel "Konstruktiver Aufbau"...
Seite 21: Spezielle Montagehinweise
Proline Promass E 100 PROFIBUS DP Montage HINWEIS Überhitzung der Messelektronik durch Wärmeisolierung! ‣ Empfohlene Einbaulage: Horizontale Einbaulage, Messumformergehäuses nach unten gerichtet. ‣ Das Messumformergehäuse nicht mit isolieren. ‣ Maximal zulässige Temperatur am unteren Ende des Messumformergehäuses: 80 °C (176 °F) ‣...
Seite 22: Lebensmitteltauglichkeit
Montage Proline Promass E 100 PROFIBUS DP Lebensmitteltauglichkeit Bei Installation in hygienischen Anwendungen: Hinweise im Kapitel "Zertifikate und Zulassungen/Lebensmitteltauglichkeit" beachten →  119 Berstscheibe Prozessrelevante Informationen: →  113. WARNUNG Gefährdung durch austretende Messstoffe! Unter Druck austretende Messstoffe können zu Verletzungen oder Sachschaden führen.
Seite 23: Messgerät Vorbereiten
Proline Promass E 100 PROFIBUS DP Montage 6.2.2 Messgerät vorbereiten 1. Sämtliche Reste der Transportverpackung entfernen. 2. Vorhandene Schutzscheiben oder Schutzkappen vom Messaufnehmer entfernen. 3. Wenn vorhanden: Transportschutz der Berstscheibe entfernen. 4. Aufkleber auf dem Elektronikraumdeckel entfernen. 6.2.3 Messgerät montieren...
Seite 24: Elektrischer Anschluss
Elektrischer Anschluss Proline Promass E 100 PROFIBUS DP Elektrischer Anschluss HINWEIS Das Messgerät besitzt keine interne Trennvorrichtung. ‣ Deshalb dem Messgerät einen Schalter oder Leistungsschalter zuordnen, mit dem die Versorgungsleitung leicht vom Netz getrennt werden kann. ‣ Obwohl das Messgerät über eine Sicherung verfügt, sollte ein zusätzlicher Überstrom- schutzeinrichtung (maximal 16 A) in die Anlageninstallation integriert werden.
Seite 25: Klemmenbelegung
Proline Promass E 100 PROFIBUS DP Elektrischer Anschluss Signaldämpfung Max. 9 dB über die ganze Länge des Leitungsquerschnitts Abschirmung Kupfer-Geflechtschirm oder Geflechtschirm mit Folienschirm. Bei Erdung des Kabelschirms: Erdungskonzept der Anlage beachten. Für weitere Hinweise zur Planung und Installation von PROFIBUS Netzwerken: Betriebsanleitung "PROFIBUS DP/PA: Leitfaden zur Projektierung und Inbetrieb-...
Seite 26: Pinbelegung Gerätestecker
Elektrischer Anschluss Proline Promass E 100 PROFIBUS DP A0022716  8 Klemmenbelegung PROFIBUS DP Energieversorgung: DC 24 V PROFIBUS DP Klemmennummer Bestellmerkmal Energieversorgung Ausgang "Ausgang" 2 (L–) 1 (L+) 26 (RxD/TxD-P) 27 (RxD/TxD- Option L DC 24 V Bestellmerkmal "Ausgang": Option L: PROFIBUS DP, für Einsatz im nicht explosionsgefährdeten Bereich und Zone 2/Div.
Seite 27: 7.2.5 Messgerät Vorbereiten
Proline Promass E 100 PROFIBUS DP Elektrischer Anschluss 7.2.5 Messgerät vorbereiten HINWEIS Mangelnde Gehäusedichtheit! Aufheben der Funktionstüchtigkeit des Messgeräts möglich. ‣ Passende, der Schutzart entsprechende Kabelverschraubungen verwenden. 1. Wenn vorhanden: Blindstopfen entfernen. 2. Wenn das Messgerät ohne Kabelverschraubungen ausgeliefert wird: Passende Kabelverschraubung für entsprechendes Anschlusskabel bereitstellen.
Seite 28 Elektrischer Anschluss Proline Promass E 100 PROFIBUS DP 8 mm 8 mm 3 mm 10 (0.4) mm (in) A0017844  10 Geräteausführungen mit Anschlussbeispielen Kabel Gerätestecker für Signalübertragung Gerätestecker für Versorgungsspannung Bei Geräteausführung mit Gerätestecker: Nur Schritt 6 beachten. 1. Je nach Gehäuseausführung: Sicherungskralle oder Befestigungsschraube des Gehäu- sedeckels lösen.
Seite 29: Potenzialausgleich Sicherstellen
Proline Promass E 100 PROFIBUS DP Elektrischer Anschluss 7.3.2 Potenzialausgleich sicherstellen Anforderungen Spezielle Maßnahmen für den Potenzialausgleich sind nicht erforderlich. Bei einem Gerät für den explosionsgefährdeten Bereich: Hinweise in der Ex-Dokumentation (XA) beachten. Spezielle Anschlusshinweise 7.4.1 Anschlussbeispiele PROFIBUS DP A0028765 ...
Seite 30: Abschlusswiderstand Aktivieren
Elektrischer Anschluss Proline Promass E 100 PROFIBUS DP Adresse einstellen OFF ON - Software addressing - Write protection - Not used A0021265  12 Adressierung mit Hilfe von DIP-Schaltern auf dem I/O-Elektronikmodul 1. Je nach Gehäuseausführung: Sicherungskralle oder Befestigungsschraube des Gehäu- sedeckels lösen.
Seite 31: Schutzart Sicherstellen
Proline Promass E 100 PROFIBUS DP Elektrischer Anschluss 390 Ω DIP 1 OFF ON Bus polarisation DIP 2 220 Ω Bus termination Bus polarisation Not used DIP 3 390 Ω A0021274  13 Terminierung mit Hilfe von DIP-Schaltern auf dem I/O-Elektronikmodul einstellen (bei Baudraten < 1,5...
Seite 32: Anschlusskontrolle
Elektrischer Anschluss Proline Promass E 100 PROFIBUS DP Anschlusskontrolle Sind Messgerät und Kabel unbeschädigt (Sichtkontrolle)?  Erfüllen die verwendeten Kabel die Anforderungen →  24?  Sind die montierten Kabel von Zug entlastet?  Sind alle Kabelverschraubungen montiert, fest angezogen und dicht? Kabelführung mit "Wasser- ...
Seite 33: Bedienungsmöglichkeiten
Proline Promass E 100 PROFIBUS DP Bedienungsmöglichkeiten Bedienungsmöglichkeiten Übersicht zu Bedienungsmöglichkeiten A0017760 Computer mit Webbrowser (z.B. Internet Explorer) oder mit Bedientool "FieldCare" Automatisierungssystem, z.B. "RSLogix" (Rockwell Automation) und Workstation zur Messgerätbedienung mit Add-on-Profil Level 3 für Software "RSLogix 5000" (Rockwell Automation)
Seite 34: Aufbau Und Funktionsweise Des Bedienmenüs
Bedienungsmöglichkeiten Proline Promass E 100 PROFIBUS DP Aufbau und Funktionsweise des Bedienmenüs 8.2.1 Aufbau des Bedienmenüs Zur Bedienmenü-Übersicht für Experten: Dokument "Beschreibung Geräteparameter" zum Gerät →  121 Bedienmenü für Bediener und Instandhalter Language Language Betrieb Parameter 1 Parameter n Untermenü...
Seite 35: Bedienphilosophie
Proline Promass E 100 PROFIBUS DP Bedienungsmöglichkeiten 8.2.2 Bedienphilosophie Die einzelnen Teile des Bedienmenüs sind bestimmten Anwenderrollen zugeordnet (Bediener, Instandhalter etc.). Zu jeder Anwenderrolle gehören typische Aufgaben inner- halb des Gerätelebenszyklus. Menü/Parameter Anwenderrolle und Aufgaben Inhalt/Bedeutung Lang- aufgabenorientiert Rolle "Bediener", "Instandhalter"...
Seite 36: Anzeige Der Messwerte Via Vor-Ort-Anzeige (Optional Bestellbar)
Bedienungsmöglichkeiten Proline Promass E 100 PROFIBUS DP Anzeige der Messwerte via Vor-Ort-Anzeige (optional bestellbar) 8.3.1 Betriebsanzeige Die Vor-Ort-Anzeige ist optional bestellbar: Bestellmerkmal "Anzeige; Bedienung", Option B ""4-zeilig, beleuchtet; via Kommunika- tion". X X X X X X X 1120.50 kg/h...
Seite 37: Anwenderrollen Und Ihre Zugriffsrechte
Proline Promass E 100 PROFIBUS DP Bedienungsmöglichkeiten • Dichte • Normdichte Temperatur Summenzähler  Über die Messkanalnummer wird angezeigt, welcher der drei Summenzähler darge- stellt wird. Messkanalnummern Symbol Bedeutung Messkanal 1...4 Die Messkanalnummer wird nur angezeigt, wenn mehrere Kanäle desselben Messgrößentyps vorhanden sind (z.B.
Seite 38: Zugriff Auf Bedienmenü Via Webbrowser
Bedienungsmöglichkeiten Proline Promass E 100 PROFIBUS DP Zugriff auf Bedienmenü via Webbrowser 8.4.1 Funktionsumfang Aufgrund des integrierten Webservers kann das Gerät über einen Webbrowser und via Serviceschnittstelle (CDI-RJ45) bedient und konfiguriert werden. Neben den Messwerten werden auch Statusinformationen zum Gerät dargestellt und ermöglichen eine Kontrolle des Gerätezustands.
Seite 39: Verbindungsaufbau
Proline Promass E 100 PROFIBUS DP Bedienungsmöglichkeiten Messgerät: Via Serviceschnittstelle CDI-RJ45 Gerät Serviceschnittstelle CDI-RJ45 Messgerät Das Messgerät verfügt über eine RJ45-Schnittstelle. Webserver Webserver muss aktiviert sein; Werkseinstellung: An  Zum Aktivieren des Webservers →  42 8.4.3 Verbindungsaufbau Via Serviceschnittstelle (CDI-RJ45) Messgerät vorbereiten...
Seite 40: Einloggen
Bedienungsmöglichkeiten Proline Promass E 100 PROFIBUS DP 2. IP-Adresse des Webservers in der Webbrowser-Adresszeile eingeben: 192.168.1.212  Die Login-Webseite erscheint. 2 3 4 A0029417 Gerätebild Gerätename Messstellenbezeichnung Statussignal Aktuelle Messwerte Bediensprache Anwenderrolle Freigabecode Login Freigabecode zurücksetzen Wenn keine oder nur eine unvollständige Login-Webseite erscheint 8.4.4...
Seite 41: Bedienoberfläche
Proline Promass E 100 PROFIBUS DP Bedienungsmöglichkeiten 8.4.5 Bedienoberfläche A0032879 Gerätebild Gerätename Messstellenbezeichnung Statussignal Aktuelle Messwerte Navigationsbereich Bediensprache auf der Vor-Ort-Anzeige Kopfzeile In der Kopfzeile erscheinen folgende Informationen: • Gerätename • Messstellenbezeichnung • Gerätestatus mit Statussignal →  82 • Aktuelle Messwerte...
Seite 42: Navigationsbereich
Bedienungsmöglichkeiten Proline Promass E 100 PROFIBUS DP Funktionen Bedeutung Konfiguration und Überprüfung aller notwendigen Parameter für den Verbindungsaufbau Netzwerkein- zum Messgerät: stellung • Netzwerkeinstellungen (z.B. IP-Adresse, MAC-Adresse) • Geräteinformationen (z.B. Seriennummer, Firmware-Version) Logout Beenden des Bedienvorgangs und Aufruf der Login-Seite Navigationsbereich Wenn eine Funktion in der Funktionszeile gewählt wird, öffnen sich im Navigationsbe-...
Seite 43: Zugriff Auf Bedienmenü Via Bedientool
Proline Promass E 100 PROFIBUS DP Bedienungsmöglichkeiten 1. In der Funktionszeile Eintrag Logout wählen.  Startseite mit dem Login erscheint. 2. Webbrowser schließen. 3. Wenn nicht mehr benötigt: Geänderte Eigenschaften vom Internetprotokoll (TCP/IP) zurücksetzen →  39. Zugriff auf Bedienmenü via Bedientool 8.5.1...
Seite 44: Fieldcare
Bedienungsmöglichkeiten Proline Promass E 100 PROFIBUS DP Via Serviceschnittstelle (CDI) A0014019 Serviceschnittstelle (CDI = Endress+Hauser Common Data Interface) des Messgeräts Commubox FXA291 Computer mit Bedientool FieldCare mit COM DTM CDI Communication FXA291 Via Service-Schnittstelle (CDI-RJ45) PROFIBUS DP A0021270  16 Anschluss bei Bestellmerkmal "Ausgang", Option L: PROFIBUS DP...
Seite 45 Proline Promass E 100 PROFIBUS DP Bedienungsmöglichkeiten Typische Funktionen: • Parametrierung von Messumformern • Laden und Speichern von Gerätedaten (Upload/Download) • Dokumentation der Messstelle • Visualisierung des Messwertspeichers (Linienschreiber) und Ereignis-Logbuchs Weitere Informationen zu FieldCare: Betriebsanleitung BA00027S und BA00059S Bezugsquelle für Gerätebeschreibungsdateien Siehe Angaben →...
Seite 46: Devicecare
DeviceCare Funktionsumfang Tool zum Verbinden und Konfigurieren von Endress+Hauser Feldgeräten. Am schnellsten lassen sich Feldgeräte von Endress+Hauser mit dem dedizierten Tool „DeviceCare“ konfigurieren. Es stellt zusammen mit den DTMs (Device Type Managers) eine komfortable und umfassende Lösung dar. Zu Einzelheiten: Innovation-Broschüre IN01047S Bezugsquelle für Gerätebeschreibungsdateien...
Seite 47: Systemintegration
Proline Promass E 100 PROFIBUS DP Systemintegration Systemintegration Übersicht zu Gerätebeschreibungsdateien 9.1.1 Aktuelle Versionsdaten zum Gerät Firmware-Version 01.01.zz • Auf Titelseite der Anleitung • Auf Messumformer-Typenschild • Parameter Parameter Firmware-Version Diagnose → Geräteinformation → Firmware-Version Freigabedatum Firmware-Version 10.2014 Hersteller-ID 0x11 Parameter Parameter Hersteller-ID Diagnose →...
Seite 48: Profil Gsd
Systemintegration Proline Promass E 100 PROFIBUS DP Herstellerspezifische GSD Ident.-nummer Dateiname PROFIBUS DP 0x1561 EH3x1561.gsd Das die herstellerspezifische GSD verwendet werden soll, wird im Parameter Ident num- ber selector über die Auswahl der Option Hersteller bestimmt. Bezugsquelle für die herstellerspezifische GSD: www.endress.com...
Seite 49: Integration In Ein Profibus Netzwerk
Proline Promass E 100 PROFIBUS DP Systemintegration Integration in ein PROFIBUS Netzwerk 9.3.1 Blockmodell • Physicalblock • Funktionsblöcke • Analog Input Block • Analog Output Block • Discrete Input Block • Discrete Output Block • Totalizer Block Technische Werte zu den einzelnen Blöcken →  104 9.3.2...
Seite 50: Steuerung Des Summenzählers Set_Tot
Systemintegration Proline Promass E 100 PROFIBUS DP Channel Messgröße 1056 Erregerstrom 0 1057 Erregerstrom 1 1440 Sensorintegrität Analog Output 1…3 (AO) Channel Messgröße Externer Druck Externe Temperatur Eingelesene Normdichte Die Kompensationsgrößen müssen in ihrer SI-Basiseinheit zum Gerät übertragen werden. Der Zugriff auf die Messgröße erfolgt über Experte → Sensor → Externe Kompensation Digital Input 1…2 (DI)
Seite 51: Zyklische Datenübertragung
Proline Promass E 100 PROFIBUS DP Systemintegration Zyklische Datenübertragung Zyklische Datenübertragung bei Verwendung der Gerätestammdatei (GSD). 9.4.1 Blockmodell Das Blockmodell zeigt, welche Ein- und Ausgangsdaten das Messgerät für den zyklischen Datenaustausch zur Verfügung stellt. Der zyklische Datenaustausch erfolgt mit einem PROFIBUS Master (Klasse 1), z.B.
Seite 52: Werkseinstellung
Systemintegration Proline Promass E 100 PROFIBUS DP Über das Modul AI wird die ausgewählte Eingangsgröße inkl. Status zyklisch an den PRO- FIBUS Master (Klasse 1) übertragen. In den ersten vier Bytes wird die Eingangsgröße in Form einer Gleitkommazahl nach IEEE 754-Standard dargestellt. Das fünfte Byte enthält eine zur Eingangsgröße gehörende, genormte Statusinformation.
Seite 53 Proline Promass E 100 PROFIBUS DP Systemintegration Über das Modul TOTAL wird ein ausgewählter Summenzählerwert inkl. Status zyklisch an einen PROFIBUS Master (Klasse 1) übertragen. In den ersten vier Bytes wird der Summen- zählerwert in Form einer Gleitkommazahl nach IEEE 754-Standard dargestellt. Das fünfte Byte enthält eine zum Summenzählerwert gehörende, genormte Statusinformation.
Seite 54 Systemintegration Proline Promass E 100 PROFIBUS DP Datenstruktur Ausgangsdaten SETTOT Byte 1 Steuervariable 1 Eingangsdaten TOTAL Byte 1 Byte 2 Byte 3 Byte 4 Byte 5 Messwert: Gleitkommazahl (IEEE 754) Status Modul SETTOT_MODETOT_TOTAL Die Modulkombination besteht aus den Funktionen SETTOT, MODETOT und TOTAL: •...
Seite 55 Proline Promass E 100 PROFIBUS DP Systemintegration Zugeordnete Kompensationswerte Den einzelnen Analog Output Blöcken ist ein Kompensationswert fest zugeordnet. CHANNEL Funktionsblock Kompensationswert AO 1 Externer Druck AO 2 Externe Temperatur AO 3 Eingelesene Normdichte Die Kompensationswerte müssen in ihrer SI-Basiseinheit zum Gerät übertragen werden Die Auswahl erfolgt über: Experte →...
Seite 56 Systemintegration Proline Promass E 100 PROFIBUS DP Datenstruktur Eingangsdaten Discrete Input Byte 1 Byte 2 Discrete Status Modul DO (Discrete Output) Diskrete Ausgangswerte vom PROFIBUS Master (Klasse 1) zum Messgerät übertragen. Diskrete Ausgangswerte werden vom PROFIBUS Master (Klasse 1) genutzt, um Geräte- funktionen zu aktivieren bzw.
Seite 57: Inbetriebnahme
Proline Promass E 100 PROFIBUS DP Inbetriebnahme Inbetriebnahme 10.1 Installations- und Funktionskontrolle Vor der Inbetriebnahme des Messgeräts: ‣ Sicherstellen, dass die Einbau- und Anschlusskontrolle durchgeführt sind. • Checkliste "Montagekontrolle" →  23 • Checkliste "Anschlusskontrolle" →  32 10.2 Verbindungsaufbau via FieldCare •...
Seite 58: Messstellenbezeichnung Festlegen
Inbetriebnahme Proline Promass E 100 PROFIBUS DP 10.4.1 Messstellenbezeichnung festlegen Um die Messstelle innerhalb der Anlage schnell identifizieren zu können, kann mithilfe von Parameter Messstellenbezeichnung eine eindeutige Bezeichnung eingegeben und damit die Werkseinstellung geändert werden. Eingabe der Messstellenbezeichnung im Bedientool "FieldCare" →  46 Navigation Menü...
Seite 59 Proline Promass E 100 PROFIBUS DP Inbetriebnahme Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Auswahl Werkseinstellung Masseflusseinheit Einheit für Massefluss wählen. Einheiten-Auswahlliste Abhängig vom Land: • kg/h Auswirkung • lb/min Die gewählte Einheit gilt für: • Ausgang • Schleichmenge • Simulationswert Prozessgröße Masseeinheit Einheit für Masse wählen.
Seite 60: Messstoff Auswählen Und Einstellen
Inbetriebnahme Proline Promass E 100 PROFIBUS DP 10.4.3 Messstoff auswählen und einstellen Das Untermenü Assistent Messstoff wählen enthält Parameter, die für die Auswahl und das Einstellen des Messstoffs konfiguriert werden müssen. Navigation Menü "Setup" → Messstoffwahl ‣ Messstoffwahl Messstoff wählen →...
Seite 61: Kommunikationsschnittstelle Konfigurieren
Proline Promass E 100 PROFIBUS DP Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung Referenz-Schallgeschwindigkeit In Parameter Gasart wählen Schallgeschwindigkeit vom Gas 1 … 99 999,9999 m/ – ist die Option Andere ausge- bei 0 °C (32 °F) eingeben. wählt. Temp.koeffizient Schallgeschwin- In Parameter Gasart wählen...
Seite 62: Analog Inputs Konfigurieren
Inbetriebnahme Proline Promass E 100 PROFIBUS DP 10.4.5 Analog Inputs konfigurieren Das Untermenü Analog inputs führt den Anwender systematisch zu den einzelnen Unter- menü Analog input 1 … n. Von dort gelangt man zu den Parametern des jeweiligen Ana- log Inputs.
Seite 63: Schleichmenge Konfigurieren
Proline Promass E 100 PROFIBUS DP Inbetriebnahme 10.4.6 Schleichmenge konfigurieren Das Untermenü Schleichmengenunterdrückung enthält Parameter, die für die Konfigu- ration der Schleichmengenunterdrückung eingestellt werden müssen. Navigation Menü "Setup" → Schleichmengenunterdrückung ‣ Schleichmengenunterdrückung Zuordnung Prozessgröße →  63 Einschaltpunkt Schleichmengenunter- →  63 drück.
Seite 64: Überwachung Der Rohrfüllung Konfigurieren
Inbetriebnahme Proline Promass E 100 PROFIBUS DP 10.4.7 Überwachung der Rohrfüllung konfigurieren Das Untermenü Überwachung teilgefülltes Rohr enthält Parameter, die für die Konfigu- ration der Überwachung von der Rohrfüllung eingestellt werden müssen. Navigation Menü "Setup" → Überwachung teilgefülltes Rohr ‣...
Seite 65: Erweiterte Einstellungen
Proline Promass E 100 PROFIBUS DP Inbetriebnahme 10.5 Erweiterte Einstellungen Das Untermenü Erweitertes Setup mit seinen Untermenüs enthält Parameter für spezifi- sche Einstellungen. Abhängig von der Geräteausführung kann die Anzahl der Untermenüs variieren, z.B. Viskosität ist nur beim Promass I verfügbar.
Seite 66 Inbetriebnahme Proline Promass E 100 PROFIBUS DP Navigation Menü "Setup" → Erweitertes Setup → Berechnete Prozessgrößen ‣ Berechnete Prozessgrößen ‣ Normvolumenfluss-Berechnung Normvolumenfluss-Berechnung →  66 →  66 Eingelesene Normdichte Feste Normdichte →  66 Referenztemperatur →  66 Linearer Ausdehnungskoeffizient →...
Seite 67: Sensorabgleich Durchführen
Proline Promass E 100 PROFIBUS DP Inbetriebnahme 10.5.3 Sensorabgleich durchführen Das Untermenü Sensorabgleich enthält Parameter, die die Funktionalität des Sensors betreffen. Navigation Menü "Setup" → Erweitertes Setup → Sensorabgleich ‣ Sensorabgleich Einbaurichtung →  67 ‣ Nullpunktabgleich →  67 Parameterübersicht mit Kurzbeschreibung...
Seite 68: Summenzähler Konfigurieren
Inbetriebnahme Proline Promass E 100 PROFIBUS DP 10.5.4 Summenzähler konfigurieren Im Untermenü "Summenzähler 1 … n" kann der jeweilige Summenzähler konfiguriert werden. Navigation Menü "Setup" → Erweitertes Setup → Summenzähler 1 … n ‣ Summenzähler 1 … n Zuordnung Prozessgröße →...
Seite 69: Parameter Zur Administration Des
Proline Promass E 100 PROFIBUS DP Inbetriebnahme 10.5.5 Parameter zur Administration des Geräts nutzen Das Untermenü Administration führt den Anwender systematisch durch alle Parameter, die für die Administration des Geräts genutzt werden können. Navigation Menü "Setup" → Erweitertes Setup → Administration ‣...
Seite 70: Zugriff
Inbetriebnahme Proline Promass E 100 PROFIBUS DP Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Eingabe Zuordnung Simulation Prozessgröße – Prozessgröße für Simulation wählen, • Aus die dadurch aktiviert wird. • Massefluss • Volumenfluss • Normvolumenfluss • Dichte • Normdichte • Temperatur •...
Seite 71: Schreibschutz Via Verriegelungsschalter
Proline Promass E 100 PROFIBUS DP Inbetriebnahme 3. Freigabecode durch wiederholte Eingabe im bestätigen.  Der Webbrowser wechselt zur Login-Webseite. Wenn 10 Minuten lang keine Aktion durchgeführt wird, springt der Webbrowser automatisch auf die Login-Webseite zurück. • Wenn der Parameterschreibschutz via Freigabecode aktiviert ist, kann er auch nur über diesen wieder deaktiviert werden .
Seite 72: Betrieb
Betrieb Proline Promass E 100 PROFIBUS DP Betrieb 11.1 Status der Geräteverriegelung ablesen Anzeige aktiver Schreibschutz: Parameter Status Verriegelung Navigation Menü "Betrieb" → Status Verriegelung Funktionsumfang von Parameter "Status Verriegelung" Optionen Beschreibung Hardware-verriegelt Der Verriegelungsschalter (DIP-Schalter) für die Hardware-Verriegelung ist auf dem I/O-Elektronikmodul aktiviert.
Seite 73 Proline Promass E 100 PROFIBUS DP Betrieb Navigation Menü "Diagnose" → Messwerte → Messgrößen ‣ Messgrößen Massefluss →  73 Volumenfluss →  73 →  73 Normvolumenfluss Dichte →  73 Normdichte →  74 Temperatur →  74 Druckwert →...
Seite 74: Untermenü "Summenzähler
Betrieb Proline Promass E 100 PROFIBUS DP Parameter Voraussetzung Beschreibung Anzeige Normdichte – Zeigt aktuell berechnete Normdichte Gleitkommazahl mit Vor- zeichen Abhängigkeit Die Einheit wird übernommen aus: Parameter Normdichteeinheit (→  59) Temperatur – Zeigt aktuell gemessene Messstofftem- Gleitkommazahl mit Vor- peratur.
Seite 75: Messgerät An Prozessbedingungen Anpassen
Proline Promass E 100 PROFIBUS DP Betrieb Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Anzeige Summenzählerwert 1 … n In Parameter Zuordnung Prozessgröße Zeigt aktuellen Zählerstand vom Sum- Gleitkommazahl mit Vor- von Untermenü Summenzähler 1 … n menzähler. zeichen ist eine der folgenden Optionen ausge- wählt:...
Seite 76 Betrieb Proline Promass E 100 PROFIBUS DP Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Eingabe Steuerung Summenzähler 1 … n In Parameter Zuordnung Prozessgröße Summenzählerwert steuern. • Totalisieren ist eine der folgenden Optionen ausge- • Zurücksetzen + Anhalten wählt: • Vorwahlmenge + Anhal- •...
Seite 77: Diagnose Und Störungsbehebung
Proline Promass E 100 PROFIBUS DP Diagnose und Störungsbehebung Diagnose und Störungsbehebung 12.1 Allgemeine Störungsbehebungen Zur Vor-Ort-Anzeige Fehler Mögliche Ursachen Behebung Vor-Ort-Anzeige dunkel und keine Versorgungsspannung stimmt nicht Richtige Versorgungsspannung Ausgangsignale mit der Angabe auf dem Typen- anlegen →  27.
Seite 78: Diagnoseinformation Via Leuchtdioden
Diagnose und Störungsbehebung Proline Promass E 100 PROFIBUS DP Zum Zugriff Fehler Mögliche Ursachen Behebung Kein Schreibzugriff auf Parameter Hardware-Schreibschutz aktiviert Verriegelungsschalter auf Hauptel- möglich ektronikmodul in Position OFF bringen . Keine Verbindung via PROFIBUS DP PROFIBUS DP Buskabel falsch Klemmenbelegung prüfen .
Seite 79: Diagnoseinformation Auf Vor-Ort-Anzeige
Proline Promass E 100 PROFIBUS DP Diagnose und Störungsbehebung 12.3 Diagnoseinformation auf Vor-Ort-Anzeige 12.3.1 Diagnosemeldung Störungen, die das Selbstüberwachungssystem des Messgeräts erkennt, werden als Diag- nosemeldung im Wechsel mit der Betriebsanzeige angezeigt. Betriebsanzeige im Störungsfall Diagnosemeldung X X X X X X X X X X X X X X 20.50...
Seite 80: Diagnoseinformation
Diagnose und Störungsbehebung Proline Promass E 100 PROFIBUS DP Diagnoseverhalten Symbol Bedeutung Alarm • Die Messung wird unterbrochen. • Signalausgänge und Summenzähler nehmen den definierten Alarmzustand an. A0013961 • Eine Diagnosemeldung wird generiert. Warnung Die Messung wird fortgesetzt. Die Signalausgänge und Summenzähler werden nicht beein- flusst.
Seite 81: Behebungsmaßnahmen Aufrufen
Proline Promass E 100 PROFIBUS DP Diagnose und Störungsbehebung 12.3.2 Behebungsmaßnahmen aufrufen X X X X X X X X X X X X X X 20.50 S801 Versorg.spannung Menu Diagnoseliste Diagnose 1 S801 Versorg.spannung Diagnose 2 Diagnose 3 Versorg.spannung...
Seite 82 Diagnose und Störungsbehebung Proline Promass E 100 PROFIBUS DP Xxxxxx/…/…/ Gerätename: Xxxxxxx Massefluss: kg/h 12.34 Messtellenbezeichnung: Xxxxxxx Volumenfluss: 12.34 m /h ³ Status: Funktionskontrolle (C) Xxxxxx Diagnose 1: C485 Simu... Fehlerbehebungsmaßnahme: Simulation... Ausfall (F) Zugriffsrechte Bediensoftware: Instandhalter Betrieb Funktionskontrolle (C)
Seite 83: Behebungsmaßnahmen Aufrufen
Proline Promass E 100 PROFIBUS DP Diagnose und Störungsbehebung Diagnoseinformation Die Störung kann mithilfe der Diagnoseinformation identifiziert werden. Der Kurztext hilft dabei, indem er einen Hinweis zur Störung liefert. Diagnoseinformation Diagnosecode Statussignal Diagnosenummer Kurztext ↓ ↓ ↓ Beispiel Prozessgrenzwert A0013958 3-stellige Nummer 12.4.2...
Seite 84: Darstellung Des Messwertstatus
Diagnose und Störungsbehebung Proline Promass E 100 PROFIBUS DP Diagnoseverhalten Beschreibung Nur Logbuch Das Gerät misst weiter. Die Diagnosemeldung wird nur im Untermenü Ereig- nis-Logbuch (Ereignisliste) eingetragen und nicht im Wechsel zur Betriebsan- zeige angezeigt. Das Diagnoseereignis wird ignoriert und weder eine Diagnosemeldung gene- riert noch eingetragen.
Seite 85 Proline Promass E 100 PROFIBUS DP Diagnose und Störungsbehebung Diagnoseinformationen zum Sensor (Diagnose.-Nr.: 000…199) Messwertstatus (fest zugeordnet) Diagnoseverhalten Gerätediagnose Quality Coding Kategorie (konfigurierbar) (fest zugeordnet) Quality Substatus (hex) (NE107) Maintenance Maintenance Alarm 0x24…0x27 alarm (Failure) alarm Maintenance Maintenance Warnung GOOD 0xA8…0xAB...
Seite 86: Übersicht Zu Diagnoseinformationen
Diagnose und Störungsbehebung Proline Promass E 100 PROFIBUS DP 12.6 Übersicht zu Diagnoseinformationen Verfügt das Messgerät über ein oder mehrere Anwendungspakete, erweitert sich die Anzahl der Diagnoseinformationen und der betroffenen Messgrößen. Bei einigen Diagnoseinformationen ist das Diagnoseverhalten veränderbar. Diagnose- information anpassen →  83...
Seite 87 Proline Promass E 100 PROFIBUS DP Diagnose und Störungsbehebung Diagnose- Kurztext Behebungsmaßnahmen Statussignal Diagnosever- nummer [ab Werk] halten [ab Werk] Datenspeicher 1. DAT-Modul einstecken Alarm 2. DAT-Modul tauschen Speicherinhalt 1. Gerät neu starten Alarm 2. DAT-Modul prüfen oder tauschen 3.
Seite 88: Anstehende Diagnoseereignisse
Diagnose und Störungsbehebung Proline Promass E 100 PROFIBUS DP Diagnose- Kurztext Behebungsmaßnahmen Statussignal Diagnosever- nummer [ab Werk] halten [ab Werk] Prozesstemperatur zu Prozesstemperatur erhöhen Warning niedrig Prozessgrenzwert Schleichmengenüberwachung aktiv! Warning 1. Einstellungen Schleichmengenunter- drückung prüfen Prozessgrenzwert Prozessbedingungen prüfen Warning Messrohr nur z.T.
Seite 89: Diagnoseliste
Proline Promass E 100 PROFIBUS DP Diagnose und Störungsbehebung Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Anzeige Werkseinstellung Aktuelle Diagnose 1 Diagnoseereignis ist aufge- Zeigt das aktuell aufgetretene Symbol für Diagnose- – treten. Diagnoseereignis mit seiner verhalten, Diagnose- Diagnoseinformation an. code und Kurztext.
Seite 90: Ereignis-Logbuch Filtern
Diagnose und Störungsbehebung Proline Promass E 100 PROFIBUS DP Navigationspfad Menü "Diagnose" → Ereignis-Logbuch → Ereignisliste Zum Aufrufen der Behebungsmaßnahmen eines Diagnoseereignisses: • Via Webbrowser • Via Bedientool "FieldCare" →  83 Zum Filtern der angezeigten Ereignismeldungen →  90 12.9.2...
Seite 91: 12.10 Messgerät Zurücksetzen
Proline Promass E 100 PROFIBUS DP Diagnose und Störungsbehebung Informationsereignis Ereignistext I1397 Fieldbus: Zugriffsrechte geändert I1398 CDI: Zugriffsrechte geändert I1444 Verifikation Gerät bestanden I1445 Verifikation Gerät nicht bestanden I1446 Verifikation Gerät aktiv I1447 Referenzdaten Applikation aufzeichnen I1448 Applikationsref.daten aufgezeichnet I1449 Applik.ref.daten nicht aufgezeichnet...
Seite 92: 12.10.1 Funktionsumfang Von Parameter "Gerät Zurücksetzen
Diagnose und Störungsbehebung Proline Promass E 100 PROFIBUS DP 12.10.1 Funktionsumfang von Parameter "Gerät zurücksetzen" Optionen Beschreibung Abbrechen Der Parameter wird ohne Aktion verlassen. Auf Auslieferungszustand Jeder Parameter, für den eine kundenspezifische Voreinstellung bestellt wurde, wird auf diesen kundenspezifischen Wert zurückgesetzt; alle anderen Parameter auf ihre Werkseinstellung.
Seite 93 Proline Promass E 100 PROFIBUS DP Diagnose und Störungsbehebung Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Anzeige Werkseinstellung Messstellenbezeichnung Bezeichnung für Messstelle eingeben. Max. 32 Zeichen wie Buchsta- – ben, Zahlen oder Sonderzei- chen (z.B. @, %, /) Seriennummer Zeigt die Seriennummer vom Messgerät.
Seite 94: 12.12 Firmware-Historie
Zur Kompatibilität der Firmewareversion mit der Vorgängerversion, den installierten Gerätebeschreibungsdateien und Bedientools: Angaben im Dokument "Herstellerin- formation" zum Gerät beachten. Die Herstellerinformation ist verfügbar: • Im Download-Bereich der Endress+Hauser Internetseite: www.endress.com → Download • Folgende Details angeben: • Produktwurzel: z.B. 8E1B •...
Seite 95: Wartung
• Die für das Messgerät zulässige maximale Messstofftemperatur beachten →  111. 13.2 Mess- und Prüfmittel Endress+Hauser bietet eine Vielzahl von Mess- und Prüfmitteln an wie W@M oder Gerä- tetests. Ausführliche Angaben zu den Dienstleistungen erhalten Sie bei Ihrer Endress+Hauser Vertriebszentrale.
Seite 96: Reparatur
• Die Messgeräte sind modular aufgebaut. • Ersatzteile sind jeweils zu sinnvollen Kits mit einer zugehörigen Einbauanleitung zusam- mengefasst. • Reparaturen werden durch den Endress+Hauser Service oder durch entsprechend geschulte Kunden durchgeführt. • Der Umbau eines zertifizierten Gerätes in eine andere zertifizierte Variante darf nur durch den Endress+Hauser Service oder im Werk durchgeführt werden.
Seite 97: Entsorgung
Proline Promass E 100 PROFIBUS DP Reparatur 14.5 Entsorgung Gemäß der Richtlinie 2012/19/EG über Elektro- und Elektronik-Altgeräte (WEEE) ist das Produkt mit dem abgebildeten Symbol gekennzeichnet, um die Entsorgung von WEEE als unsortierten Hausmüll zu minimieren. Gekennzeichnete Produkte nicht als unsortierter Hausmüll entsorgen, sondern zu den gültigen Bedingungen an...
Seite 98: Zubehör
Proline Promass E 100 PROFIBUS DP Zubehör Für das Gerät sind verschiedene Zubehörteile lieferbar, die bei Endress+Hauser mit dem Gerät bestellt oder nachbestellt werden können. Ausführliche Angaben zum betreffenden Bestellcode sind bei Ihrer Endress+Hauser Vertriebszentrale erhältlich oder auf der Pro- duktseite der Endress+Hauser Webseite: www.endress.com.
Seite 99: Servicespezifisches Zubehör
15.3 Servicespezifisches Zubehör Zubehör Beschreibung Applicator Software für die Auswahl und Auslegung von Endress+Hauser Messgeräten: • Auswahl von Messgeräten industriespezifischen Anforderungen • Berechnung aller notwendigen Daten zur Bestimmung des optimalen Durchflussmessgeräts: z.B. Nennweite, Druckabfall, Fließgeschwindigkeit und Messgenauigkeiten. • Grafische Darstellung von Berechnungsergebnissen •...
Seite 100: Systemkomponenten
Zubehör Proline Promass E 100 PROFIBUS DP 15.4 Systemkomponenten Zubehör Beschreibung Bildschirmschreiber Der Bildschirmschreiber Memograph M liefert Informationen über alle relevanten Memograph M Messgrößen. Messwerte werden sicher aufgezeichnet, Grenzwerte überwacht und Messstellen analysiert. Die Datenspeicherung erfolgt im 256 MB großen internen Speicher und zusätzlich auf SD-Karte oder USB-Stick.
Seite 101: Technische Daten
Proline Promass E 100 PROFIBUS DP Technische Daten Technische Daten 16.1 Anwendungsbereich Das Messgerät ist nur für die Durchflussmessung von Flüssigkeiten und Gasen bestimmt. Je nach bestellter Ausführung kann das Messgerät auch explosionsgefährliche, entzündli- che, giftige und brandfördernde Messstoffe messen.
Seite 102: Eingang
Technische Daten Proline Promass E 100 PROFIBUS DP 16.3 Eingang Messgröße Direkte Messgrößen • Massefluss • Dichte • Temperatur Berechnete Messgrößen • Volumenfluss • Normvolumenfluss • Normdichte Messbereich Messbereiche für Flüssigkeiten Messbereich-Endwerte  ... min(F) max(F) [mm] [in] [kg/h] [lb/min] ³⁄₈...
Seite 103: Ausgang
Automatisierungssystem kontinuierlich verschiedene Messwerte in das Messgerät schreiben: • Betriebsdruck zur Steigerung der Messgenauigkeit (Endress+Hauser empfiehlt die Ver- wendung eines Druckmessgeräts für Absolutdruck, z.B. Cerabar M oder Cerabar S) • Messstofftemperatur zur Steigerung der Messgenauigkeit (z.B. iTEMP) •...
Seite 104: Vor-Ort-Anzeige
Technische Daten Proline Promass E 100 PROFIBUS DP Vor-Ort-Anzeige Klartextanzeige Mit Hinweis zu Ursache und Behebungsmaßnahmen Hintergrundbeleuchtung Rote Farbbeleuchtung signalisiert Gerätefehler. Statussignal gemäß NAMUR-Empfehlung NE 107 Schnittstelle/Protokoll • Via digitale Kommunikation: PROFIBUS DP • Via Serviceschnittstelle Serviceschnittstelle CDI-RJ45 Klartextanzeige Mit Hinweis zu Ursache und Behebungsmaßnahmen...
Seite 105: Energieversorgung
Proline Promass E 100 PROFIBUS DP Technische Daten Ausgangswerte Analog Input 1…8 (vom Messgerät zum Automa- • Massefluss tisierungssystem) • Volumenfluss • Normvolumenfluss • Zielmessstoff Massefluss • Trägermessstoff Massefluss • Dichte • Normdichte • Konzentration • Temperatur • Trägerrohrtemperatur • Elektroniktemperatur •...
Seite 106: Leistungsmerkmale
Technische Daten Proline Promass E 100 PROFIBUS DP Versorgungsspannung Das Netzteil muss sicherheitstechnisch geprüft sein (z.B. PELV, SELV). Messumformer DC 20 … 30 V Leistungsaufnahme Messumformer Maximale Bestellmerkmal "Ausgang" Leistungsaufnahme Option L: PROFIBUS DP 3,5 W Stromaufnahme Messumformer Maximale Maximaler Bestellmerkmal "Ausgang"...
Seite 107: Nullpunktstabilität
Proline Promass E 100 PROFIBUS DP Technische Daten Grundgenauigkeit Berechnungsgrundlagen →  109 Masse- und Volumenfluss (Flüssigkeiten) • ±0,15 % v.M. ±0,10 % v.M. (Bestellmerkmal "Kalibration Durchfluss", Option A, B, C, für Massefluss) • ±0,25 % v.M. Massefluss (Gase) ±0,50 % v.M.
Seite 108: Einfluss Messstofftempera-Massefluss Und Volumenfluss Tur V.e. = Vom Endwert
Technische Daten Proline Promass E 100 PROFIBUS DP US-Einheiten 1:10 1:20 1:50 1:100 1:500 [inch] [lb/min] [lb/min] [lb/min] [lb/min] [lb/min] [lb/min] ³⁄₈ 73,50 7,350 3,675 1,470 0,735 0,147 ½ 238,9 23,89 11,95 4,778 2,389 0,478 661,5 66,15 33,08 13,23 6,615 1,323 1½...
Seite 109 Proline Promass E 100 PROFIBUS DP Technische Daten [kg/m ] [°C] 40 80 120 160 200 240 280 320 [°F] -40 0 A0016609  19 Felddichteabgleich, Beispiel bei +20 °C (+68 °F) Temperatur ±0,005 · T °C (± 0,005 · (T – 32) °F)
Seite 110: Montage
Technische Daten Proline Promass E 100 PROFIBUS DP Berechnung der maximalen Wiederholbarkeit in Abhängigkeit von der Durchflussrate Durchflussrate maximale Wiederholbarkeit in % v.M. ⋅ ½ ZeroPoint ⋅ ³ BaseRepeat A0021340 A0021335 ⋅ ½ ZeroPoint ZeroPoint ⋅ ⋅ ⋅ < ±...
Seite 111: Vibrationsfestigkeit
Proline Promass E 100 PROFIBUS DP Technische Daten Vibrationsfestigkeit • Schwingen sinusförmig in Anlehnung an IEC 60068-2-6 • 2 … 8,4 Hz, 3,5 mm peak • 8,4 … 2 000 Hz, 1 g peak • Schwingen Breitbandrauschen in Anlehnung an IEC 60068-2-64 •...
Seite 112: Abhängigkeit Umgebungstemperatur Zu Messstofftemperatur
Technische Daten Proline Promass E 100 PROFIBUS DP Abhängigkeit Umgebungstemperatur zu Messstofftemperatur A0031121  20 Beispielhafte Darstellung, Werte in der nachfolgenden Tabelle. Umgebungstemperatur Messstofftemperatur Maximal zulässige Messstofftemperatur T bei T = 60 °C (140 °F); höhere Messstofftemperaturen T a max erfordern eine Reduktion der Umgebungstemperatur T Maximal zulässige Umgebungstemperatur T...
Seite 113 Proline Promass E 100 PROFIBUS DP Technische Daten rend der Typprüfung bestimmt wurde. Die entsprechende Erklärung zur Typprüfung kann zusammen mit dem Messgerät bestellt werden (Bestellmerkmal "Weitere Zulassung", Option LN "Berstdruck Sensorgehäuse, Typenprüfung"). Berstdruck Messaufnehmergehäuse [mm] [in] [bar] [psi] ³⁄₈...
Seite 114: 16.10 Konstruktiver Aufbau
Technische Daten Proline Promass E 100 PROFIBUS DP 16.10 Konstruktiver Aufbau Bauform, Maße Angaben zu den Abmessungen und Einbaulängen des Geräts: Dokument "Technische Information", Kapitel "Konstruktiver Aufbau" . Gewicht Alle Werte (Gewicht ohne Verpackungsmaterial) beziehen sich auf Geräte mit EN/DIN PN 40-Flanschen.
Seite 115 Proline Promass E 100 PROFIBUS DP Technische Daten Kabeleinführungen/-verschraubungen A0020640  21 Mögliche Kabeleinführungen/-verschraubungen Innengewinde M20 × 1,5 Kabelverschraubung M20 × 1,5 Adapter für Kabeleinführung mit Innengewinde G ½" oder NPT ½" Bestellmerkmal "Gehäuse", Option A "Kompakt, Alu, beschichtet" Die verschiedenen Kabeleinführungen sind für den explosionsgefährdeten und nicht explosionsgefährdeten Bereich geeignet.
Seite 116: 16.11 Anzeige Und Bedienoberfläche
Technische Daten Proline Promass E 100 PROFIBUS DP Prozessanschlüsse • Flansche in Anlehnung an EN 1092-1 (DIN2501) / in Anlehnung an ASME B 16.5 / nach JIS B2220: Rostfreier Stahl, 1.4404 (F316/F316L) • Alle anderen Prozessanschlüsse: Rostfreier Stahl, 1.4404 (316/316L) Verfügbare Prozessanschlüsse→...
Seite 117: Vor-Ort-Anzeige Vom Hauptelektronikmodul Trennen
Proline Promass E 100 PROFIBUS DP Technische Daten Anzeigeelement • 4-zeilige Flüssigkristall-Anzeige mit je 16 Zeichen. • Hintergrundbeleuchtung weiß, bei Gerätefehler rot. • Anzeige für die Darstellung von Messgrößen und Statusgrößen individuell konfigurier- bar. • Zulässige Umgebungstemperatur für die Anzeige: –20 … +60 °C (–4 … +140 °F). Außer- halb des Temperaturbereichs kann die Ablesbarkeit der Anzeige beeinträchtigt sein.
Seite 118: 16.12 Zertifikate Und Zulassungen
Das Gerät erfüllt die gesetzlichen Anforderungen der anwendbaren EU-Richtlinien. Diese sind zusammen mit den angewandten Normen in der entsprechenden EU-Konformitätser- klärung aufgeführt. Endress+Hauser bestätigt die erfolgreiche Prüfung des Geräts mit der Anbringung des CE- Zeichens. RCM-Tick Kennzeichnung Das Messsystem stimmt überein mit den EMV-Anforderungen der Behörde "Australian Communications and Media Authority (ACMA)".
Seite 119: Pharmatauglichkeit
(Interoperabilität) Druckgerätezulassung • Mit der Kennzeichnung PED/G1/x (x = Kategorie) auf dem Messaufnehmer-Typenschild bestätigt Endress+Hauser die Konformität mit den "Grundlegenden Sicherheitsanforde- rungen" des Anhangs I der Druckgeräterichtlinie 2014/68/EU. • Geräte ohne diese Kennzeichnung (ohne PED) sind nach guter Ingenieurspraxis ausge- legt und hergestellt.
Seite 120: 16.13 Anwendungspakete
Anwendungspakete lieferbar: z.B. aufgrund von Sicherheitsaspekten oder spezifi- scher Anforderungen von Applikationen. Die Anwendungspakete können bei Endress+Hauser mit dem Gerät bestellt oder nachbe- stellt werden. Ausführliche Angaben zum betreffenden Bestellcode sind bei Ihrer Endress+Hauser Vertriebszentrale erhältlich oder auf der Produktseite der Endress+Hauser Website: www.endress.com.
Seite 121: 16.14 Zubehör
16.15 Ergänzende Dokumentation Eine Übersicht zum Umfang der zugehörigen Technischen Dokumentation bieten: • W@M Device Viewer (www.endress.com/deviceviewer): Seriennummer vom Typen- schild eingeben • Endress+Hauser Operations App: Seriennummer vom Typenschild eingeben oder 2D-Matrixcode (QR-Code) auf dem Typenschild einscannen Standarddokumentation Kurzanleitung Kurzanleitung zum Messaufnehmer Messgerät...
Seite 122 Technische Daten Proline Promass E 100 PROFIBUS DP Inhalt Dokumentationscode cCSAus IS XA00160D INMETRO Ex i XA01219D INMETRO Ex nA XA01220D Sonderdokumentation Inhalt Dokumentationscode Angaben zur Druckgeräterichtlinie SD00142D Konzentrationsmessung SD01152D Heartbeat Technology SD01153D Webserver SD01821D Einbauanleitung Inhalt Bemerkung Einbauanleitung für Ersatzteilsets und Zubehör •...
Seite 123: Stichwortverzeichnis
Proline Promass E 100 PROFIBUS DP Stichwortverzeichnis Stichwortverzeichnis 0 … 9 Berstscheibe Auslösedruck ......113 3-A-Zulassung .
Seite 124 Stichwortverzeichnis Proline Promass E 100 PROFIBUS DP Eingangskenngrößen ..... . . 102 Funktion ....... 44 Eingetragene Marken .
Seite 125 Proline Promass E 100 PROFIBUS DP Stichwortverzeichnis Konformitätserklärung ..... . . 11 Discrete Output ......56 EMPTY_MODULE .
Seite 126 Stichwortverzeichnis Proline Promass E 100 PROFIBUS DP Prozessgrößen Für Statussignal ......36 Berechnete ......102 Für Verriegelung .
Seite 127 Proline Promass E 100 PROFIBUS DP Stichwortverzeichnis Vor-Ort-Anzeige siehe Betriebsanzeige siehe Diagnosemeldung siehe Im Störungsfall W@M ....... . 95, 96 W@M Device Viewer .
Seite 128 *71502132* 71502132 www.addresses.endress.com...

Endress+Hauser Proline Promass E 100 Betriebsanleitung
