Elektrischer Anschluss
26

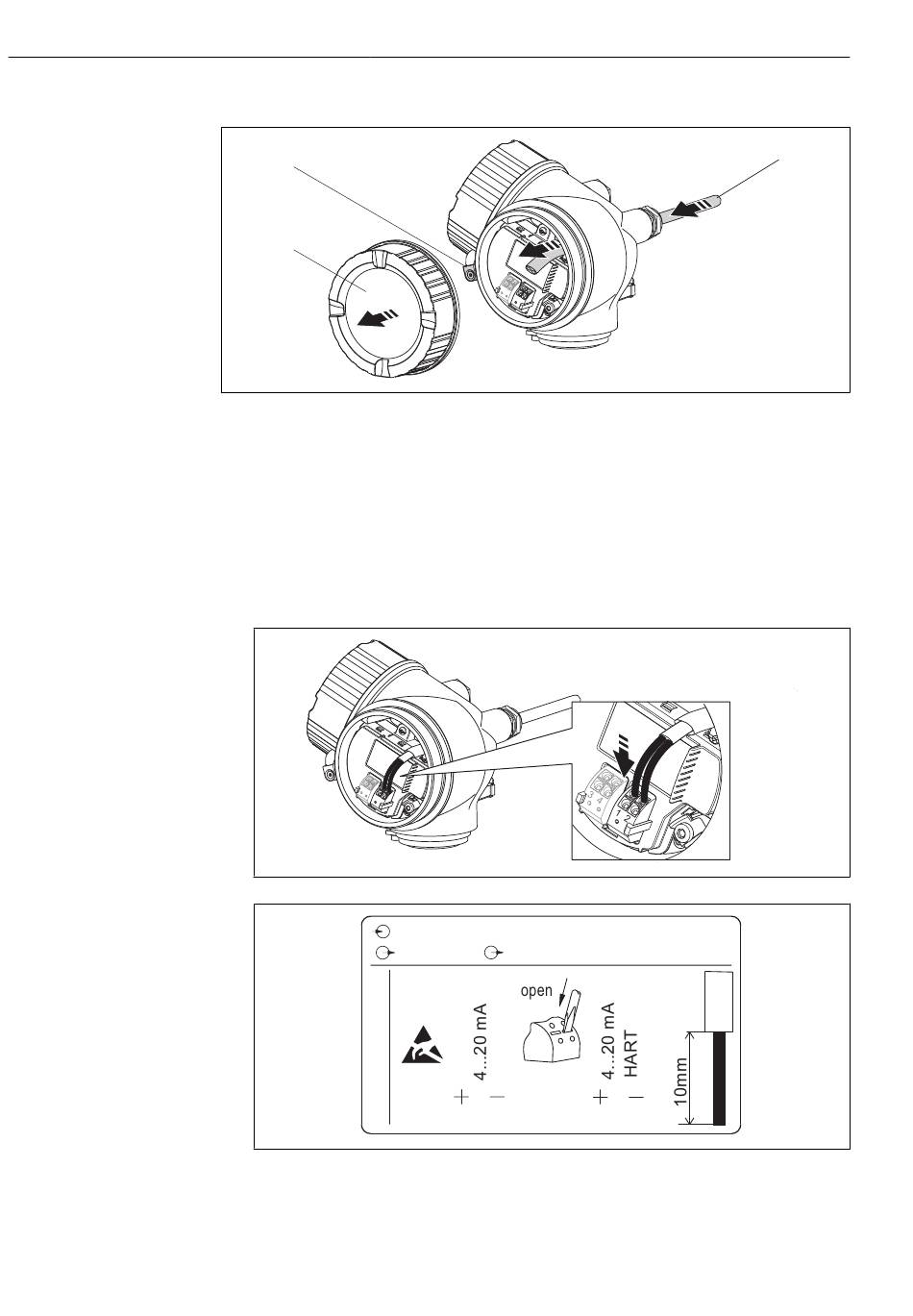

7.2.1 Signalkabel anschließen
1.
2.
1. Sicherungskralle des Anschlussraumdeckels lösen.
2. Anschlussraumdeckel abschrauben.
3. Kabel durch die Kabeleinführung schieben. Dichtungsring nicht aus der Kabeleinführung ent-
fernen, um Dichtheit zu gewährleisten.
4. Kabel abisolieren.
5. Kabelenden 10 mm (0,4 in) abisolieren. Bei Litzenkabeln: Zusätzlich Aderendhülsen anbrin-
gen.
6. Kabelverschraubungen fest anziehen.
7.
Kabel gemäß Klemmenbelegung anschließen. Bei abgeschirmtem Kabel (für HART-Kommu-
nikation empfohlen): Bei Anschluss des Kabelschirms an die Erdungsklemme das Erdungskon-
zept der Anlage beachten. Starre Leiter oder flexible Leiter mit Aderendhülse können ohne
2-wire / Flow
4-20 mA 4-20 mA
HART
[04/05]
3 4
Proline Promass E TB2 HART
Spare part
71108602
1 2
Endress+Hauser
3.
A0013836
A0013837
A0013703
