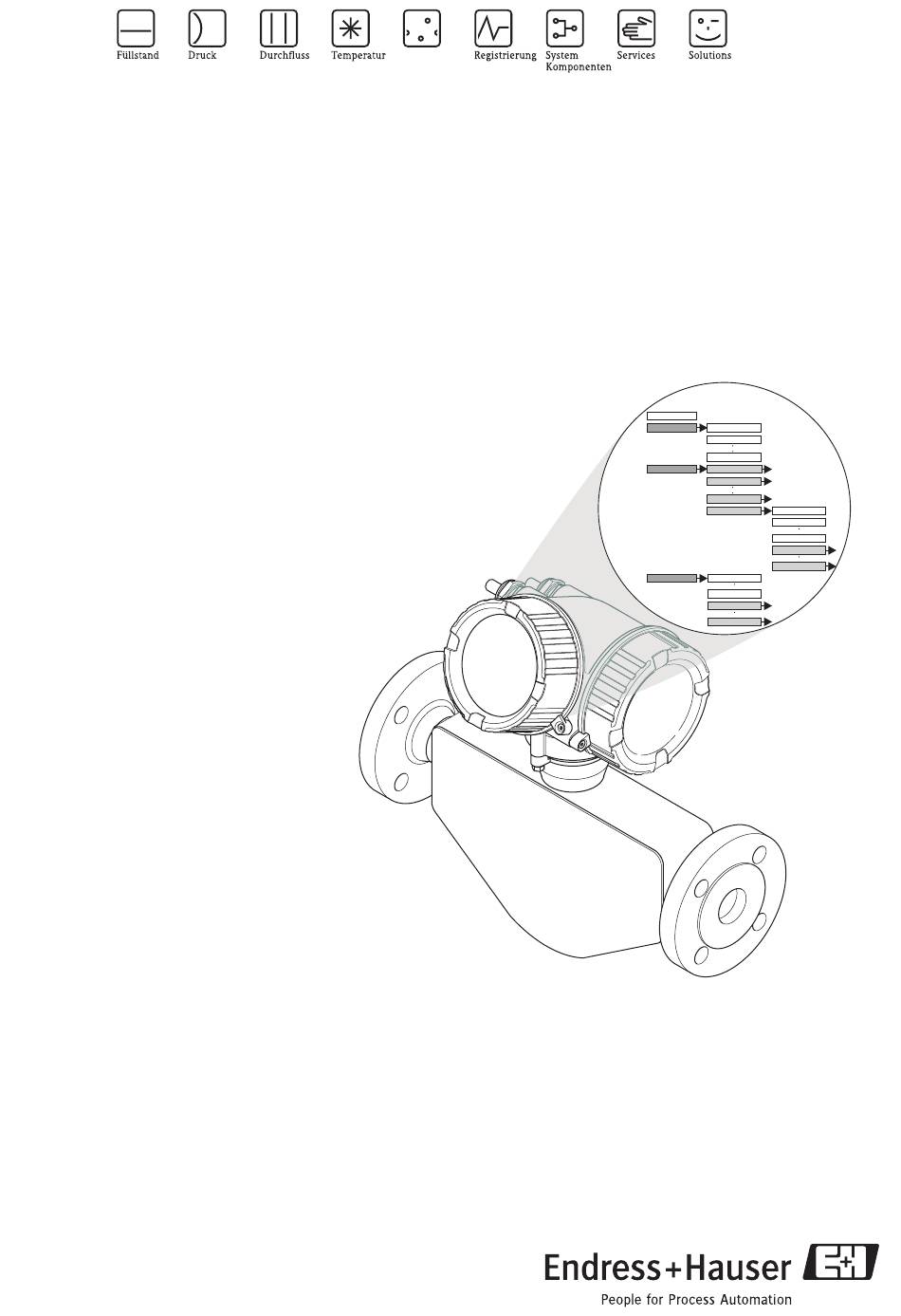

Beschreibung Geräteparameter
Proline Promass E TB2
HART
Coriolis-Massedurchfluss-Messsystem
Version für Bediener und Instandhalter
GP01009D/06/DE/06.10
71112120
Gültig ab Version
01.00.zz (Gerätesoftware)
Flüssigkeits-
analyse
Xxxxxx
Xxxxxxx/Xxxxx
Xxxxxxxx 1
Xxxxxxxx 2
Xxxxxxxx N
Xxxxx
Xxxxxx Xxxxxxxx 1
Xxxxxx Xxxxxxxx 2
Xxxxxx Xxxxxxxx N
Xxxxxxxxx Xxxxxxx
Xxxxxxxx xxxxxxxx
Xxxxxxxx 1
Xxxxxxxx N
Xxxxxx Xxxxxxxx 1
Xxxxxx Xxxxxxxx N
Xxxxxxxx
Xxxxxxxx 1
Xxxxxxxx N
Xxxxxx Xxxxxxxx 1
Xxxxxx Xxxxxxxx N

Werbung

loading

Verwandte Anleitungen für Endress+Hauser Proline Promass E TB2 HART

Inhaltszusammenfassung für Endress+Hauser Proline Promass E TB2 HART

  • Seite 1 Flüssigkeits- analyse Beschreibung Geräteparameter Proline Promass E TB2 HART Coriolis-Massedurchfluss-Messsystem Version für Bediener und Instandhalter Xxxxxx Xxxxxxx/Xxxxx Xxxxxxxx 1 Xxxxxxxx 2 Xxxxxxxx N Xxxxx Xxxxxx Xxxxxxxx 1 Xxxxxx Xxxxxxxx 2 Xxxxxx Xxxxxxxx N Xxxxxxxxx Xxxxxxx Xxxxxxxx xxxxxxxx Xxxxxxxx 1 Xxxxxxxx N Xxxxxx Xxxxxxxx 1 Xxxxxx Xxxxxxxx N Xxxxxxxx...
  • Seite 2 Wichtige Hinweise zum Dokument Proline Promass E TB2 HART Wichtige Hinweise zum Dokument Funktion und Umgang 1.1.1 Dokumentfunktion Dieses Dokument erläutert alle Parameter des 1. Teils vom Bedienmenü: Dem Bedienmenü für Bediener und Instandhalter, im Folgenden grau hinterlegt. Bedienmenü für Bediener und Instandhalter...
  • Seite 3 Die Anleitung liefert alle Informationen für die Installation des bestellten Zubehör- oder Ersatzteils. Die aufgelisteten Dokumenttypen sind verfügbar: • Auf der mitgelieferten CD zum Gerät • Im Download-Bereich der Endress+Hauser Internetseite: www.endress.com ® Download 1.1.4 Umgang mit dem Dokument Informationen zum Dokumentaufbau •...
  • Seite 4 Wichtige Hinweise zum Dokument Proline Promass E TB2 HART Gewünschte Parameterbeschreibung finden Vorhandenes Wissen Schnellste Zugriffsmöglichkeit Parametername Stichwortverzeichnis Alphabetische Auflistung der Parameter mit Seitenverweis auf ihre Beschreibung Menü- oder Unter- Inhaltsverzeichnis menüname Auflistung der Menüs mit ihren Untermenüs inklusive Seitenverweis auf ihre Beschreibung Übersicht zum Bedienmenü...
  • Seite 5 Proline Promass E TB2 HART Wichtige Hinweise zum Dokument Darstellungskonventionen 1.3.1 Symbole und Bezeichnungen für Informationstypen Symbol Bedeutung Tipp Kennzeichnet zusätzliche Informationen. A0011193 Verweis auf Dokumentation Veweist auf die entsprechende Dokumentation zum Gerät. A0011194 Verweis auf Seite Veweist auf die entsprechende Seitenzahl.
  • Seite 6 Übersicht zum Bedienmenü Proline Promass E TB2 HART Übersicht zum Bedienmenü Die folgenden Tabellen geben eine Übersicht zur Menüstruktur vom Bediener- und Instandhalter- Bedienmenü mit ihren Parametern. Die Seitenzahlangabe verweist auf die zugehörige Beschreibung des Parameters. (® ä 17) Language ®...
  • Seite 7 Proline Promass E TB2 HART Übersicht zum Bedienmenü Diagnose ® (® ä 14) Aktuelle Diagnose (® ä 90) Letzte Diagnose (® ä 90) Betriebszeit ab Neustart (® ä 90) Betriebszeit (® ä 91) ® Diagnoseliste (® ä 14) Ereignislogbuch ®...
  • Seite 8 Übersicht zum Bedienmenü Proline Promass E TB2 HART Untermenüs von Menü "Anzeige/Betrieb" 2.1.1 Untermenü "Anzeige" ® Anzeige (® ä 19) Format Anzeige (® ä 19) Kontrast Anzeige (® ä 20) Intervall Anzeige (® ä 21) 2.1.2 Untermenü "Betrieb" Betrieb ®...
  • Seite 9 Proline Promass E TB2 HART Übersicht zum Bedienmenü Untermenüs von Menü "Setup" 2.2.1 Wizard "Messstoff wählen" ® Messstoff wählen (® ä 24) Messstoff wählen (® ä 24) Gasart wählen (® ä 25) Referenz-Schallgeschwin- (® ä 25) digkeit Temp.koeffizient Schallge- (® ä 26)
  • Seite 10 Übersicht zum Bedienmenü Proline Promass E TB2 HART Fehlerverhalten (® ä 40) Fehlerstrom (® ä 41) 2.2.3 Wizard "Anzeige" Anzeige ® (® ä 42) Format Anzeige (® ä 42) 1. Anzeigewert (® ä 44) 1.Wert 0%-Bargraph (® ä 44) 1.Wert 100%-Bargraph (®...
  • Seite 11 Proline Promass E TB2 HART Übersicht zum Bedienmenü Ausschaltpunkt Schleich- (® ä 57) mengenunterdrück. Druckstoßunterdrückung (® ä 57) 2.2.5 Wizard "Schleichmengenunterdrückung" ® Schleichmenge (® ä 59) Zuordnung Prozessgröße (® ä 59) Einschaltpunkt Schleich- (® ä 59) mengenunterdrück. Ausschaltpunkt Schleich- (® ä 60) mengenunterdrück.
  • Seite 12 Übersicht zum Bedienmenü Proline Promass E TB2 HART Normdichteeinheit (® ä 70) Temperatureinheit (® ä 71) Längeneinheit (® ä 71) Druckeinheit (® ä 71) Untermenü "Sensorabgleich" Sensorabgleich ® (® ä 73) Einbaurichtung (® ä 73) Nullpunkt abgleichen (® ä 73) Untermenü...
  • Seite 13 Proline Promass E TB2 HART Übersicht zum Bedienmenü 4. Anzeigewert (® ä 83) 4. Wert Nachkommastel- (® ä 83) Intervall Anzeige (® ä 84) Dämpfung Anzeige (® ä 84) Kopfzeile (® ä 85) Kopfzeilentext (® ä 85) Trennzeichen (® ä 86) Untermenü...
  • Seite 14 Übersicht zum Bedienmenü Proline Promass E TB2 HART Untermenüs von "Diagnose" 2.3.1 Untermenü "Diagnoseliste" ® Diagnoseliste (® ä 92) Diagnose 1 (® ä 92) Diagnose 2 (® ä 92) Diagnose 3 (® ä 92) Diagnose 4 (® ä 92) Diagnose 5 (®...
  • Seite 15 Proline Promass E TB2 HART Übersicht zum Bedienmenü 2.3.4 Untermenü "Messwert" Untermenü "Prozessgröße" Prozessgröße ® (® ä 98) Massefluss (® ä 98) Volumenfluss (® ä 98) Normvolumenfluss (® ä 98) Dichte (® ä 99) Normdichte (® ä 99) Temperatur (® ä 99) Untermenü...
  • Seite 16 Übersicht zum Bedienmenü Proline Promass E TB2 HART Zuordnung 4. Kanal (® ä 103) Speicherintervall (® ä 103) Datenspeicher löschen (® ä 104) Anzeige 1. Kanal (® ä 104) Anzeige 2. Kanal (® ä 104) Anzeige 3. Kanal (® ä 104) Anzeige 4.
  • Seite 17 Proline Promass E TB2 HART Beschreibung der einzelnen Geräteparameter Beschreibung der einzelnen Geräteparameter Die Parameter werden im Folgenden nach der Menüstruktur der Vor-Ort-Anzeige aufgeführt. Spe- zifische Parameter für die Bedientools sind an den entsprechenden Stellen in der Menüstruktur eingefügt. Language...
  • Seite 18 Beschreibung der einzelnen Geräteparameter Proline Promass E TB2 HART Status Verriegelung Navigation Anzeige/Betrieb ® Status Verrieg. Beschreibung Anzeige des aktiven Schreibschutzes. Wenn mehrere Schreibschutzarten aktiv sind, wird der Schreibschutz mit der höchsten Priorität angezeigt. Vor Parametern, die aufgrund eines Schreibschutzes nicht änderbar sind, erscheint das - Symbol.
  • Seite 19 Proline Promass E TB2 HART Beschreibung der einzelnen Geräteparameter 3.1.1 Untermenü "Anzeige" Format Anzeige Navigation Anzeige/Betrieb ® Anzeige ® Format Anzeige Beschreibung Auswahl der Messwertdarstellung auf der Vor-Ort-Anzeige. Es lassen sich Darstellungsform (Größe, Bargraph) und Anzahl der gleichzeitig angezeigten Messwerte (1...4) einstellen. Diese Einstellung gilt nur für den normalen Messbetrieb.
  • Seite 20 Beschreibung der einzelnen Geräteparameter Proline Promass E TB2 HART Zusätzliche Information 1 Wert groß A0013099 1 Bargraph + 1 Wert A0013098 2 Werte A0013100 1 Wert groß + 2 Werte A0013102 4 Werte A0013103 Kontrast Anzeige Navigation Anzeige/Betrieb ® Anzeige ® Kontrast Anzeige Beschreibung Anpassung des Anzeigekontrasts an die Umgebungsbedingungen (z.B.
  • Seite 21 Proline Promass E TB2 HART Beschreibung der einzelnen Geräteparameter Werkseinstellung 30 % Intervall Anzeige Navigation Anzeige/Betrieb ® Anzeige ® Intervall Anz. Beschreibung Einstellen der Anzeigedauer von Messwerten auf der Vor-Ort-Anzeige, wenn diese alternierend angezeigt werden. Ein solcher Wechsel wird nur automatisch erzeugt, wenn mehr Messwerte fest- gelegt werden als aufgrund der gewählten Darstellungsform gleichzeitig auf der Vor-Ort-Anzeige...
  • Seite 22 Beschreibung der einzelnen Geräteparameter Proline Promass E TB2 HART 3.1.2 Untermenü "Betrieb" Steuerung Summenzähler 1...3 Navigation Anzeige/Betrieb ® Betrieb ® Steuerung Sz. 1 Anzeige/Betrieb ® Betrieb ® Steuerung Sz. 2 Anzeige/Betrieb ® Betrieb ® Steuerung Sz. 3 Voraussetzung In Parameter Zuordnung Prozessgröße des Untermenüs Summenzähler 1...3 ist eine der fol- genden Prozessgrößen ausgewählt (®...
  • Seite 23 Proline Promass E TB2 HART Beschreibung der einzelnen Geräteparameter Werkseinstellung Abhängig vom Land: • 0 kg • 0 lb Zusätzliche Information Eingabe Die Einheit ist abhängig von der Prozessgröße, die in Parameter Zuordnung Prozessgröße des Untermenüs Summenzähler 1...3 dem Summenzähler zugeordnet wird (® ä 74).
  • Seite 24 Beschreibung der einzelnen Geräteparameter Proline Promass E TB2 HART Menü "Setup" 3.2.1 Wizard "Messstoff wählen" Messstoff wählen Flüssigkeit Gasart wählen Luft Andere Referenz-Schall- geschwindigkeit Temp.koeffizient Schallgeschwin- digkeit Druckkompen- sation Fest Druckwert Ende Wizard A0013795-DE Messstoff wählen Setup ® Messstoff wählen ® Messstoff wählen...
  • Seite 25 Proline Promass E TB2 HART Beschreibung der einzelnen Geräteparameter Gasart wählen Navigation Setup ® Messstoff wählen ® Gasart wählen Voraussetzung In Parameter Messstoff wählen ist die Option Gas ausgewählt (® ä 24). Beschreibung Auswahl der Gasart für die Messanwendung. Auswahl •...
  • Seite 26 Beschreibung der einzelnen Geräteparameter Proline Promass E TB2 HART Temp.koeffizient Schallgeschwindigkeit Navigation Setup ® Messstoff wählen ® TK Schallgeschw. Voraussetzung In Parameter Gasart wählen ist die Option Andere ausgewählt (® ä 25). Beschreibung Eingabe des Temperaturkoeffizienten der Schallgeschwindigkeit vom gewünschten Gas.
  • Seite 27 Proline Promass E TB2 HART Beschreibung der einzelnen Geräteparameter Werkseinstellung Abhängig vom Land: • 1,01 bar a • 14,7 psi a Zusätzliche Information Eingabe Die Einheit wird aus Parameter Druckeinheit übernommen (® ä 71). Endress+Hauser...
  • Seite 28 Beschreibung der einzelnen Geräteparameter Proline Promass E TB2 HART 3.2.2 Wizard "Stromausgang 1...2" Zuordnung Stromausgang Temperatur Massefluss Volumenfluss Dichte Massefluss- Volumenfluss- Temperatur- Dichteeinheit einheit einheit einheit Strombereich 4...20 mA Fester 4...20 mA US 4...20 mA NAMUR Stromwert 4 mA-Wert 20 mA-Wert Fehlerverhalten Min.
  • Seite 29 Proline Promass E TB2 HART Beschreibung der einzelnen Geräteparameter Normvolumenfluss Normdichte Normvolumen- Normdichte- fluss-Einheit einheit Normvolumen- fluss-Berechnung Berechnete Feste Normdichte Normdichte Normdichte- Linearer Aus- einheit dehnungs- koeffizient Quadratischer Feste Normdichte Ausdehnungs- koeffizient Temperatur- einheit Referenz- temperatur Strombereich 4...20 mA Fester 4...20 mA US...
  • Seite 30 Beschreibung der einzelnen Geräteparameter Proline Promass E TB2 HART Zuordnung Stromausgang 1...2 Navigation Setup ® Stromausg. 1 ® Zuord. Strom Setup ® Stromausg. 2 ® Zuord. Strom Beschreibung Zuordnung einer Prozessgröße zum Stromausgang. Auswahl • Aus (nur bei Stromausgang 2) •...
  • Seite 31 Proline Promass E TB2 HART Beschreibung der einzelnen Geräteparameter Zusätzliche Information Kundenspezifische Einheiten Die Einheit für die kundenspezifische Masse wird in Parameter Masseeinheit festgelegt (® ä 66). Auswahl Zur Erläuterung der abgekürzten Einheiten: Kapitel "Erläuterung Einheitenabkürzungen" (® ä 111) Volumenflusseinheit Setup ®...
  • Seite 32 Beschreibung der einzelnen Geräteparameter Proline Promass E TB2 HART Zusätzliche Information Kundenspezifische Einheiten Die Einheit für das kundenspezifische Volumen wird in Parameter Volumeneinheit festgelegt (® ä 68). Auswahl Zur Erläuterung der abgekürzten Einheiten: Kapitel "Erläuterung Einheitenabkürzungen" (® ä 111) Dichteeinheit Setup ®...
  • Seite 33 Proline Promass E TB2 HART Beschreibung der einzelnen Geräteparameter Normvolumenfluss-Einheit Navigation Setup ® Stromausg. 1 ® Normvol.fl.einh. Setup ® Stromausg. 2 ® Normvol.fl.einh. Voraussetzung In Parameter Zuordnung Stromausgang 1...2 ist die Option Normvolumenfluss ausgewählt (® ä 30). Beschreibung Auswahl der Einheit für den Normvolumenfluss.
  • Seite 34 Beschreibung der einzelnen Geräteparameter Proline Promass E TB2 HART Normdichteeinheit Navigation Setup ® Stromausg. 1 ® Normdichteeinh. Setup ® Stromausg. 2 ® Normdichteeinh. Voraussetzung • In Parameter Zuordnung Stromausgang 1...2 ist die Option Normdichte ausgewählt (® ä 30). oder • In Parameter Normvolumenfluss-Berechnung ist die Option Feste Normdichte ausgewählt (®...
  • Seite 35 Proline Promass E TB2 HART Beschreibung der einzelnen Geräteparameter Werkseinstellung Abhängig vom Land: • 1 kg/Nl • 62,4 lb/Scf Zusätzliche Information Eingabe Die Einheit wird aus Parameter Normdichteeinheit übernommen (® ä 34). Linearer Ausdehnungskoeffizient Navigation Setup ® Stromausg. 1 ® Lin. Ausd.koeff.
  • Seite 36 Beschreibung der einzelnen Geräteparameter Proline Promass E TB2 HART Temperatureinheit Navigation Setup ® Stromausg. 1 ® Temperatureinh. Setup ® Stromausg. 2 ® Temperatureinh. Voraussetzung • In Parameter Zuordnung Stromausgang 1...2 ist die Option Normdichte ausgewählt (® ä 30). oder • In Parameter Zuordnung Stromausgang 1...2 ist die Option Temperatur ausgewählt (®...
  • Seite 37 Proline Promass E TB2 HART Beschreibung der einzelnen Geräteparameter Zusätzliche Information Eingabe Die Einheit wird aus Parameter Temperatureinheit übernommen (® ä 36). Berechnung der Normdichte = r × (1 + a Dt + b Dt ) ; wobei Dt = t – t •...
  • Seite 38 Beschreibung der einzelnen Geräteparameter Proline Promass E TB2 HART Auswahl <3,6 mA >21,95 mA 4…20 mA NAMUR 3,8…20,5 mA <3,6 mA >21,95 mA 4…20 mA US 3,9…20,8 mA US <3,6 mA >21,95 mA 4…20 mA 4…20,5 mA Wenn der Durchfluss den oberen oder unteren Ausfallsignalpegel über- bzw. unterschreitet, wird die Diagnosemeldung S441 Stromausgang 1...2 ausgegeben.
  • Seite 39 Proline Promass E TB2 HART Beschreibung der einzelnen Geräteparameter Parametrierbeispiel A: Messmodus mit Option Förderrichtung • Parameter 4 mA-Wert = ungleich Nulldurchfluss (z.B. –250 kg/h) • Parameter 20 mA-Wert = ungleich Nulldurchfluss (z.B. +750 kg/h) • Berechneter Stromwert = 8 mA bei Nulldurchfluss...
  • Seite 40 Beschreibung der einzelnen Geräteparameter Proline Promass E TB2 HART Setup® Stromausg. 1 ® 20 mA-Wert Navigation Setup® Stromausg. 2 ® 20 mA-Wert Voraussetzung In Parameter Strombereich ist eine der folgenden Optionen ausgewählt (® ä 37). • 4…20 mA NAMUR • 4…20 mA US •...
  • Seite 41 Proline Promass E TB2 HART Beschreibung der einzelnen Geräteparameter Auswahl • Min. Der Stromausgang gibt den Wert des unteren Ausfallsignalpegels aus. • Max. Der Stromausgang gibt den Wert des oberen Ausfallsignalpegels aus. • Letzter gültiger Wert Der Stromausgang gibt den letzten gültigen Messwert vor Auftreten der Störung aus.
  • Seite 42 Beschreibung der einzelnen Geräteparameter Proline Promass E TB2 HART 3.2.3 Wizard "Anzeige" Format Anzeige 1. Anzeigewert 1. Wert 0%-Bargraph 1. Wert 100%-Bargraph 2. Anzeigewert 3. Anzeigewert 3. Wert 0%-Bargraph 3. Wert 100%-Bargraph 4. Anzeigewert Ende Wizard A0013797-DE Format Anzeige Navigation Anzeige/Betrieb ®...
  • Seite 43 Proline Promass E TB2 HART Beschreibung der einzelnen Geräteparameter Auswahl • 1 Wert groß • 1 Bargraph + 1 Wert • 2 Werte • 1 Wert groß + 2 Werte • 4 Werte Werkseinstellung 1 Wert groß Zusätzliche Information 1 Wert groß...
  • Seite 44 Beschreibung der einzelnen Geräteparameter Proline Promass E TB2 HART 1. Anzeigewert Navigation Setup ® Anzeige ® 1. Anzeigewert Beschreibung Auswahl eines auf der Vor-Ort-Anzeige dargestellten Messwerts. Stehen mehrere Messwerte unter- einander, erscheint dieser an 1. Stelle. Der Wert wird nur während des normalen Messbetriebs angezeigt.
  • Seite 45 Proline Promass E TB2 HART Beschreibung der einzelnen Geräteparameter 1.Wert 100%-Bargraph Navigation Setup ® Anzeige ® 1.Wert 100%Barg Beschreibung Eingabe des 100%-Werts für die Bargraph-Anzeige des 1. Anzeigewerts. Die Einstellung, den angezeigten Messwert als Bargraph darzustellen, erfolgt über Parameter Format Anzeige (® ä 42) Eingabe Max.
  • Seite 46 Beschreibung der einzelnen Geräteparameter Proline Promass E TB2 HART 3. Anzeigewert Navigation Setup ® Anzeige ® 3. Anzeigewert Beschreibung Auswahl eines auf der Vor-Ort-Anzeige dargestellten Messwerts. Stehen mehr als zwei Messwerte untereinander, erscheint dieser an 3. Stelle. Der Wert wird nur während normalen Messbetriebs angezeigt.
  • Seite 47 Proline Promass E TB2 HART Beschreibung der einzelnen Geräteparameter 3. Wert 100%-Bargraph Navigation Setup ® Anzeige ® 3.Wert 100%Barg Beschreibung Eingabe des 100%-Werts für die Bargraph-Anzeige des 3. Anzeigewerts. Die Einstellung, den angezeigten Messwert als Bargraph darzustellen, erfolgt über Parameter Format Anzeige (®...
  • Seite 48 Beschreibung der einzelnen Geräteparameter Proline Promass E TB2 HART 3.2.4 Wizard "Ausgangsverhalten" Schwankungsgrad Durchfluss Leicht Moderat Stark Dämpfung Dämpfung Dämpfung Anzeige Anzeige Anzeige Dämpfung Dämpfung Dämpfung Ausgang 1 Ausgang 1 Ausgang 1 Dämpfung Dämpfung Dämpfung Ausgang 2 Ausgang 2 Ausgang 2...
  • Seite 49 Proline Promass E TB2 HART Beschreibung der einzelnen Geräteparameter Schwankungsgrad Durchfluss Navigation Setup ® Ausgangsverhalt. ® Schwankungsgrad Beschreibung Angabe des Grads der Messwertschwankungen, der durch Prozessveränderungen verursacht wird. Aufgrund der hier getroffenen Auswahl wird bei der Eingabe der Reaktionszeit (Dämpfung) von Vor- Ort-Anzeige oder Ausgängen ein empfohlener Wertebereich angezeigt.
  • Seite 50 Beschreibung der einzelnen Geräteparameter Proline Promass E TB2 HART Beispiel für die Durchflusscharakteristik verschiedener Pumpentypen A0001213 å 1 Einfluss von Pumpen auf Durchfluss Durchfluss Zeit Stark pulsierender Durchfluss Schwach pulsierender Durchfluss 1-Zylinder-Exzenterpumpe 2-Zylinder-Exzenterpumpe Magnetpumpe Schlauchquetschpumpe, flexible Anschlussleitung Mehrzylinder-Kolbenpumpe Dämpfung Anzeige Navigation Setup ®...
  • Seite 51 Proline Promass E TB2 HART Beschreibung der einzelnen Geräteparameter Dämpfung Ausgang 1...2 Navigation Setup® Ausgangsverhalt. ® Dämpfung Ausg.1 Setup® Ausgangsverhalt. ® Dämpfung Ausg.2 Voraussetzung In Parameter Zuordnung Stromausgang 1...2 ist eine der folgenden Optionen ausgewählt (® ä 30): • Massefluss •...
  • Seite 52 Beschreibung der einzelnen Geräteparameter Proline Promass E TB2 HART Zusätzliche Information Förderrichtung Das Stromausgangssignal folgt proportional der zugeordneten Prozessgröße. Der Messbereich wird durch die Werte festgelegt, die dem 4 mA- und 20 mA-Stromwert zugeordnet sind. Die Durch- flussanteile außerhalb des skalierten Messbereichs werden bei der Signalausgabe wie folgt berück- sichtigt: Beide Werte werden ungleich dem Nulldurchfluss festgelegt (z.B.
  • Seite 53 Proline Promass E TB2 HART Beschreibung der einzelnen Geräteparameter Beispiele für das Verhalten des Stromausgangs Beispiel 1 Definierter Messbereich: Anfangswert und Endwert mit gleichen Vorzeichen I [mA] A0001248 å 2 Messbereich Stromstärke Durchfluss Anfangswert (4 mA-Strom zugeordneter Wert) Endwert (20 mA-Strom zugeordneter Wert)
  • Seite 54 Beschreibung der einzelnen Geräteparameter Proline Promass E TB2 HART Mit Option Kompensation Rückfluss Durchflussanteile außerhalb der Messspanne werden zwischengespeichert, verrechnet und max. 60 s zeitversetzt ausgegeben. I [mA] S = A A0001269 Stromstärke Zeit Gespeicherte Durchflussanteile Verrechnung gespeicherter Durchflussanteile Beispiel 2 Definierter Messbereich: Anfangswert und Endwert mit ungleichen Vorzeichen I [mA] À...
  • Seite 55 Proline Promass E TB2 HART Beschreibung der einzelnen Geräteparameter Mit Option Förderrichtung • a (—): Die Durchflussanteile außerhalb des skalierten Messbereichs können bei der Signalausgabe nicht berücksichtigt werden. Es wird die Diagnosemeldung S441 Stromausgang 1...2 aus- gegeben. • b (××××): Das Stromausgangssignal folgt proportional der zugeordneten Prozessgröße.
  • Seite 56 Beschreibung der einzelnen Geräteparameter Proline Promass E TB2 HART Auswahl • Nettomenge Positiver und negativer Durchfluss werden aufsummiert und dabei gegeneinander verrechnet. Dadurch wird der Nettodurchfluss in Fließrichtung erfasst. • Menge Förderrichtung Nur der Durchfluss in Förderrichtung wird aufsummiert. • Rückflussmenge Nur der Durchfluss entgegen der Förderrichtung wird aufsummiert (= Rückflussmenge).
  • Seite 57 Proline Promass E TB2 HART Beschreibung der einzelnen Geräteparameter Werkseinstellung Bei Flüssigkeiten: Abhängig von Land und Nennweite (® ä 109) Zusätzliche Information Eingabe Die Einheit ist abhängig von der in Parameter Zuordnung Prozessgröße ausgewählten Pro- zessgröße (® ä 56). Ausschaltpunkt Schleichmengenunterdrück.
  • Seite 58 Beschreibung der einzelnen Geräteparameter Proline Promass E TB2 HART Beschreibung Eingabe der Zeitspanne für die Signalunterdrückung (= aktive Druckstoßunterdrückung). Beim Schließen eines Ventils können kurzzeitig starke Flüssigkeitsbewegungen in der Rohrleitung auftreten, die das Messgerät registriert. Die dabei aufsummierten Impulse führen zu einem falschen Summenzählerstand, besonders bei Abfüllvorgängen.
  • Seite 59 Proline Promass E TB2 HART Beschreibung der einzelnen Geräteparameter 3.2.5 Wizard "Schleichmengenunterdrückung" Zuordnung Prozessgröße Massefluss Volumenfluss Normvolumenfluss Einschaltpunkt Schleichmengen- unterdrück. Ausschaltpunkt Schleichmengen- unterdrück. Druckstoßunter- drückung Ende Wizard A0013799-DE Zuordnung Prozessgröße Navigation Setup ® Schleichmenge ® Zuord.Prozessgr. Beschreibung Auswahl einer Prozessgröße für die Schleichmengenunterdrückung.
  • Seite 60 Beschreibung der einzelnen Geräteparameter Proline Promass E TB2 HART Eingabe Max. 15-stellige, positive Gleitkommazahl Werkseinstellung Bei Flüssigkeiten: Abhängig von Land und Nennweite (® ä 109) Zusätzliche Information Eingabe Die Einheit ist abhängig von der in Parameter Zuordnung Prozessgröße ausgewählten Pro- zessgröße (®...
  • Seite 61 Proline Promass E TB2 HART Beschreibung der einzelnen Geräteparameter Voraussetzung In Parameter Zuordnung Prozessgröße ist eine der folgenden Optionen ausgewählt (® ä 59): • Massefluss • Volumenfluss • Normvolumenfluss Beschreibung Eingabe der Zeitspanne für die Signalunterdrückung (= aktive Druckstoßunterdrückung). Beim Schließen eines Ventils können kurzzeitig starke Flüssigkeitsbewegungen in der Rohrleitung auftreten, die das Messgerät registriert.
  • Seite 62 Beschreibung der einzelnen Geräteparameter Proline Promass E TB2 HART 3.2.6 Wizard "Überwachung teilgefülltes Rohr" Zuordnung Prozessgröße Massefluss Volumenfluss Normvolumenfluss Unterer Grenz- wert teilgefülltes Rohr Oberer Grenz- wert teilgefülltes Rohr Ansprechzeit teil- gefülltes Rohr Ende Wizard A0013801-DE Zuordnung Prozessgröße Navigation Setup ® Überw. Teilfüll. ® Zuord.Prozessgr.
  • Seite 63 Proline Promass E TB2 HART Beschreibung der einzelnen Geräteparameter Werkseinstellung Abhängig vom Land: • 0,2 kg/l • 12,5 lb/cf Zusätzliche Information Eingabe Der untere Grenzwert muss kleiner sein als der oberer Grenzwert, der in Parameter Oberer Grenzwert teilgefülltes Rohr festgelegt wird (® ä 63).
  • Seite 64 Gerät die schreibgeschützten Parameter automatisch wieder. Wenn ein Rücksprung aus der Navi- gier- und Editieransicht in die Messwertanzeige erfolgt, sperrt das Gerät die schreibgeschützten Parameter nach 60 s automatisch. Bei Verlust des Freigabecodes: Wenden Sie sich an Ihr Endress+Hauser Vertriebsstelle. Eingabe 1…9 999...
  • Seite 65 Proline Promass E TB2 HART Beschreibung der einzelnen Geräteparameter Zusätzliche Information Eingabe Wenn der Freigabecode nicht im Eingabebereich liegt, gibt das Gerät eine entsprechende Meldung aus. Werkseinstellung Wird die Werkseinstellung nicht geändert oder als Freigabecode 0 definiert, sind die Parameter nicht schreibgeschützt und die Konfigurationsdaten des Geräts damit änderbar.
  • Seite 66 Beschreibung der einzelnen Geräteparameter Proline Promass E TB2 HART Menü "Erweitertes Setup": Untermenü "Systemeinheiten" Masseflusseinheit Navigation Setup ® Erweitert. Setup ® Systemeinheiten ® Masseflusseinh. Beschreibung Auswahl der Einheit für den Massefluss. Die gewählte Einheit gilt für folgende Größen: • Stromausgänge (® ä 28) •...
  • Seite 67 Proline Promass E TB2 HART Beschreibung der einzelnen Geräteparameter Auswahl SI-Einheiten g, kg, t US-Einheiten oz, lb, STon Kundenspezifische Einheit User mass Werkseinstellung Abhängig vom Land: • kg • lb Zusätzliche Information Kundenspezifische Einheit Die Einheit wird von Parameter Masseflusseinheit übernommen und in dessen Auswahlliste angezeigt (®...
  • Seite 68 Beschreibung der einzelnen Geräteparameter Proline Promass E TB2 HART Werkseinstellung Abhängig vom Land: • l/h • gal/min (us) Zusätzliche Information Kundenspezifische Einheiten Die Einheit für das kundenspezifische Volumen wird in Parameter Volumeneinheit festgelegt (® ä 68). Auswahl Zur Erläuterung der abgekürzten Einheiten: Kapitel "Erläuterung Einheitenabkürzungen" (®...
  • Seite 69 Proline Promass E TB2 HART Beschreibung der einzelnen Geräteparameter Auswahl SI-Einheiten – Nl/s, Nl/min, Nl/h, Nl/d – Nm /s, Nm /min, Nm /h, Nm – Sm /s, Sm /min, Sm /h, Sm US-Einheiten – Scf/s, Scf/min, Scf/h, Scf/d – Sgal/s (us), Sgal/min (us), Sgal/h (us), Sgal/d (us) –...
  • Seite 70 Beschreibung der einzelnen Geräteparameter Proline Promass E TB2 HART Auswahl SI-Einheiten – g/cm , g/m – kg/dm , kg/l, kg/m – SD4°C, SD15°C, SD20°C – SG4°C, SG15°C, SG20°C US-Einheiten – lb/cf – lb/gal (us) – lb/bbl (us;liq.), lb/bbl (us;beer), lb/bbl (us;oil), lb/bbl (us;tank) Imperial-Einheiten lb/gal (imp), lb/bbl (imp;beer), lb/bbl (imp;oil)
  • Seite 71 Proline Promass E TB2 HART Beschreibung der einzelnen Geräteparameter Zusätzliche Information Auswahl Zur Erläuterung der abgekürzten Einheiten: Kapitel "Erläuterung Einheitenabkürzungen" (® ä 111). Temperatureinheit Navigation Setup ® Erweitertes Setup ® Systemeinheiten ® Temperatureinh. Beschreibung Auswahl der Einheit für die Temperatur.
  • Seite 72 Beschreibung der einzelnen Geräteparameter Proline Promass E TB2 HART Auswahl SI-Einheiten – Pa a, kPa a, Mpa a, bar a – Pa g, kPa g, Mpa g, bar g US-Einheiten psi a, psi g Werkseinstellung Abhängig vom Land: • bar a •...
  • Seite 73 Proline Promass E TB2 HART Beschreibung der einzelnen Geräteparameter Menü "Erweitertes Setup": Untermenü "Sensorabgleich" Einbaurichtung Navigation Setup ® Erweitert. Setup ® Sensorabgleich ® Einbaurichtung Beschreibung Änderung des Vorzeichens von der Messstoff-Fließrichtung. Vor der Änderung: Die tatsächliche Durchflussrichtung des Messstoffs feststellen in Bezug zur Pfeilrichtung auf dem Messaufnehmer-Typenschild.
  • Seite 74 Beschreibung der einzelnen Geräteparameter Proline Promass E TB2 HART Menü "Erweitertes Setup": Untermenü "Summenzähler 1...3" Zuordnung Prozessgröße Navigation Setup ® Erweitert. Setup ® Summenzähler 1 ® Zuord.Prozessgr. Setup ® Erweitert. Setup ® Summenzähler 2 ® Zuord.Prozessgr. Setup ® Erweitert. Setup ® Summenzähler 3 ® Zuord.Prozessgr.
  • Seite 75 Proline Promass E TB2 HART Beschreibung der einzelnen Geräteparameter Auswahl Abhängig von der ausgewählten Prozessgröße: • g, kg, t • oz, lb, STon • User mass oder • cm , dm , ml, l • af, cf • fl oz (us), gal (us), Mgal (us) •...
  • Seite 76 Beschreibung der einzelnen Geräteparameter Proline Promass E TB2 HART Fehlerverhalten Navigation Setup ® Erweitert. Setup ® Summenzähler 1 ® Fehlerverhalten Setup ® Erweitert. Setup ® Summenzähler 2 ® Fehlerverhalten Setup ® Erweitert. Setup ® Summenzähler 3 ® Fehlerverhalten Voraussetzung In Parameter Zuordnung Prozessgröße ist eine der folgenden Optionen ausgewählt (® ä 74): •...
  • Seite 77 Proline Promass E TB2 HART Beschreibung der einzelnen Geräteparameter Erweitertes Setup: Untermenü "Anzeige" Format Anzeige Navigation Setup ® Erweitertes Setup ® Anzeige ® Format Anzeige Beschreibung Auswahl der Messwertdarstellung auf der Vor-Ort-Anzeige. Es lassen sich Darstellungsform (Größe, Bargraph) und Anzahl der gleichzeitig angezeigten Messwerte (1...4) einstellen. Diese Einstellung gilt nur für den normalen Messbetrieb.
  • Seite 78 Beschreibung der einzelnen Geräteparameter Proline Promass E TB2 HART Zusätzliche Information 1 Wert groß A0013099 1 Bargraph + 1 Wert A0013098 2 Werte A0013100 1 Wert groß + 2 Werte A0013102 4 Werte A0013103 1. Anzeigewert Navigation Setup ® Erweitertes Setup ® Anzeige ® 1. Anzeigewert Beschreibung Auswahl eines auf der Vor-Ort-Anzeige dargestellten Messwerts.
  • Seite 79 Proline Promass E TB2 HART Beschreibung der einzelnen Geräteparameter Auswahl • Keine • Massefluss • Volumenfluss • Normvolumenfluss • Dichte • Normdichte • Temperatur • Summenzähler 1 • Summenzähler 2 • Summenzähler 3 • Stromausgang 1 • Stromausgang 2 Werkseinstellung Massefluss Zusätzliche Information...
  • Seite 80 Beschreibung der einzelnen Geräteparameter Proline Promass E TB2 HART Zusätzliche Information Eingabe Die Einheit des Werts wird aus dem Menü Systemeinheiten übernommen (® ä 66). 1. Wert Nachkommastellen Navigation Setup ® Erweitertes Setup ® Anzeige ® 1.Nachkommast. Voraussetzung In Parameter 1. Anzeigewert ist ein Messwert festgelegt (® ä 78).
  • Seite 81 Proline Promass E TB2 HART Beschreibung der einzelnen Geräteparameter Zusätzliche Information Eingabe Die Einheit des Werts wird aus dem Menü Systemeinheiten übernommen (® ä 66). 2. Wert Nachkommastellen Navigation Setup ® Erweitertes Setup ® Anzeige ® 2.Nachkommast. Voraussetzung In Parameter 2. Anzeigewert ist ein Messwert festgelegt (® ä 80).
  • Seite 82 Beschreibung der einzelnen Geräteparameter Proline Promass E TB2 HART Zusätzliche Information Eingabe Die Einheit des Werts wird aus dem Menü Systemeinheiten übernommen (® ä 66). 3. Wert 0%-Bargraph Navigation Setup ® Erweitertes Setup ® Anzeige ® 3.Wert 0%Bargr. Beschreibung Eingabe des 0%-Werts für die Bargraph-Anzeige des 3. Anzeigewerts.
  • Seite 83 Proline Promass E TB2 HART Beschreibung der einzelnen Geräteparameter Beschreibung Festlegen der Anzahl an Nachkommastellen für den 3. Anzeigewert. Diese Einstellung beeinflusst nicht die Mess- oder Rechengenauigkeit des Geräts: Das Pfeilsymbol zwischen Messwert und Einheit bedeutet, dass das Gerät mit mehr Stellen rechnet als auf der Vor-Ort-Anzeige dargestellt werden.
  • Seite 84 Beschreibung der einzelnen Geräteparameter Proline Promass E TB2 HART Auswahl • x • x.x • x.xx • x.xxx • x.xxxx Werkseinstellung x.xx Intervall Anzeige Navigation Setup ® Erweitertes Setup ® Anzeige ®Intervall Anz. Beschreibung Einstellen der Anzeigedauer von Messwerten auf der Vor-Ort-Anzeige, wenn diese alternierend angezeigt werden.
  • Seite 85 Proline Promass E TB2 HART Beschreibung der einzelnen Geräteparameter Kopfzeile Navigation Setup ® Erweitertes Setup ® Anzeige ® Kopfzeile Beschreibung Auswahl des Kopfzeileninhalts der Vor-Ort-Anzeige. Er erscheint nur während des normalen Mess- betriebs. XXXXXXXXX A0013375 Position des Kopfzeilentexts auf der Anzeige Auswahl •...
  • Seite 86 Beschreibung der einzelnen Geräteparameter Proline Promass E TB2 HART Trennzeichen Navigation Setup ® Erweitertes Setup ® Anzeige ® Trennzeichen Beschreibung Auswahl des Trennzeichens für die Dezimaldarstellung von Zahlenwerten. Auswahl • . (Punkt) • , (Komma) Werkseinstellung . (Punkt) Endress+Hauser...
  • Seite 87 Proline Promass E TB2 HART Beschreibung der einzelnen Geräteparameter Menü "Erweitertes Setup": Untermenü "Datensicherung Anzeige" Das Menü Datensicherung Anzeigemodul erscheint nur, wenn eine Vor-Ort-Anzeige vor- handen ist. Betriebszeit Setup ® Erweitert. Setup ® Datensicher.Anz. ® Betriebszeit Navigation Beschreibung Anzeige der Zeitdauer, die das Gerät bis zum jetzigen Zeitpunkt in Betrieb ist.
  • Seite 88 Beschreibung der einzelnen Geräteparameter Proline Promass E TB2 HART Auswahl • Abbrechen Der Paramater wird ohne Aktion verlassen. • Sichern Die aktuelle Gerätekonfiguration wird vom HistoROM in das Anzeigemodul des Geräts gesichert. Die Sicherungskopie umfasst die Messumformerdaten des Geräts. • Wiederherstellen Die letzte Sicherungskopie der Gerätkonfiguration wird aus dem Anzeigemodul in das HistoROM...
  • Seite 89 Proline Promass E TB2 HART Beschreibung der einzelnen Geräteparameter Setup ® Erweitert. Setup ® Datensicher.Anz. ® Ergebnis Vergl. Navigation Beschreibung Anzeige des letzten Ergebnisses vom Vergleich der aktuellen Gerätekonfiguration mit ihrer Siche- rungskopie im Anzeigemodul. Der Vergleich wird über Option Einstellungen vergleichen in Parameter Konfigurations- daten verwalten gestartet (®...
  • Seite 90 Beschreibung der einzelnen Geräteparameter Proline Promass E TB2 HART Menü "Diagnose" Aktuelle Diagnose Diagnose ® Akt. Diagnose Navigation Beschreibung Anzeige der aktuell aufgetretenen Diagnosemeldung. Wenn mehrere Meldungen gleichzeitig auf- treten, wird die Meldung mit der höchsten Priorität angezeigt. Behebungsmaßnahmen zur Ursache der Meldung sind über die F-Taste abrufbar.
  • Seite 91 Proline Promass E TB2 HART Beschreibung der einzelnen Geräteparameter Betriebszeit Navigation Diagnose ® Betriebszeit Beschreibung Anzeige der Zeitdauer, die das Gerät bis zum jetzigen Zeitpunkt insgesamt in Betrieb ist. Anzeige Tage (d), Stunden (h), Minuten (m) und Sekunden (s) Zusätzliche Information Anzeige Maximale Anzahl der Tage beträgt 9999, was 27 Jahren entspricht.
  • Seite 92 Beschreibung der einzelnen Geräteparameter Proline Promass E TB2 HART 3.3.1 Untermenü "Diagnoseliste" In diesem Untermenü werden bis zu 5 aktuell anstehende Diagnosemeldungen angezeigt. Wenn mehr als 5 Meldungen anstehen, werden diejenigen mit der höchsten Priorität angezeigt. Behebungsmaßnahmen zur Ursache der Meldung sind über die F-Taste abrufbar.
  • Seite 93 Proline Promass E TB2 HART Beschreibung der einzelnen Geräteparameter 3.3.2 Untermenü "Ereignis-Logbuch" Filteroptionen Navigation Diagnose ® Ereignis-Logbuch ® Filteroptionen Beschreibung Auswahl der Kategorie, deren Ereignismeldungen in der Ereignisliste angezeigt werden. Die Statussignale sind gemäß NAMUR NE 107 klassifiziert: F = failure, M = maintenance...
  • Seite 94 Beschreibung der einzelnen Geräteparameter Proline Promass E TB2 HART Zusätzliche Information Anzeige Beispiel 1 zum Anzeigeformat: I1091 Konfiguration geändert 24d12h13m00s Beispiel 2 zum Anzeigeformat: S441 Stromausgang 1 01d04h12min30s HistoROM Ein HistoROM ist ein "nichtflüchtiger" Gerätespeicher in Form eines EEPROM. Zur Bestellung des HistoROM mit erweiterter Funktion: Dokument "Technische Information"...
  • Seite 95 Anzeige der Seriennummer vom Messgerät. Sie befindet sich auch auf dem Typenschild von Mess- aufnehmer und -umformer. Nützliche Einsatzgebiete der Seriennummer • Um das Messgerät schnell zu identifizieren, z.B. beim Kontakt mit Endress+Hauser. • Um gezielt Informationen zum Messgerät mithilfe des Device Viewer zu erhalten: www.endress.com/deviceviewer Anzeige Max.
  • Seite 96 Beschreibung der einzelnen Geräteparameter Proline Promass E TB2 HART Bestellcode Navigation Diagnose ® Geräteinfo ® Bestellcode Beschreibung Anzeige des Bestellcodes vom Gerät. Er befindet sich auch auf dem Typenschild von Aufnehmer und Umformer. Der Code entsteht durch eine umkehrbare Transformation aus dem erweiterten Bestellcode, der die Ausprägung aller Gerätemerkmale der Produktstruktur angibt.
  • Seite 97 Proline Promass E TB2 HART Beschreibung der einzelnen Geräteparameter Geräte-ID Navigation Diagnose ® Geräteinfo ® Geräte-ID Voraussetzung Gerät mit HART-Protokoll Beschreibung Anzeige der Geräte-ID (Device ID) zur Identifizierung des Geräts in einem HART-Netzwerk. Die Geräte-ID ist neben Gerätetyp und Hersteller-ID ein Teil der eindeutigen Gerätekennung (Unique ID).
  • Seite 98 Beschreibung der einzelnen Geräteparameter Proline Promass E TB2 HART 3.3.4 Untermenü "Messwert" Untermenü "Messwert": Untermenü "Prozessgrößen" Massefluss Navigation Diagnose ® Messwert ® Prozessgrößen ® Massefluss Beschreibung Anzeige des aktuell gemessenen Masseflusses. Anzeige Max. 15-stellige Gleitkommazahl mit Vorzeichen Zusätzliche Information Anzeige Die Einheit des Werts wird aus dem Menü...
  • Seite 99 Proline Promass E TB2 HART Beschreibung der einzelnen Geräteparameter Dichte Navigation Diagnose ® Messwert ® Prozessgrößen ® Dichte Beschreibung Anzeige der aktuell gemessenen Messstoffdichte oder der spezifischen Dichte. Anzeige Max. 15-stellige Gleitkommazahl mit Vorzeichen Zusätzliche Information Anzeige Die Einheit des Werts wird aus dem Menü Systemeinheiten übernommen (® ä 66).
  • Seite 100 Beschreibung der einzelnen Geräteparameter Proline Promass E TB2 HART Untermenü "Messwert": Untermenü "Summenzähler" Summenzählerwert 1...3 Navigation Diagnose ® Messwert ® Summenzähler ® Summenz.wert 1 Diagnose ® Messwert ® Summenzähler ® Summenz.wert 2 Diagnose ® Messwert ® Summenzähler ® Summenz.wert 3 Voraussetzung In Parameter Zuordnung Prozessgröße des Untermenüs Summenzähler 1...3 ist eine der fol-...
  • Seite 101 Proline Promass E TB2 HART Beschreibung der einzelnen Geräteparameter Beschreibung Anzeige des aktuellen Überlaufs vom Summenzähler. Überschreitet der aktuelle Zählerstand den maximal anzeigbaren Wertebereich von 7 Stellen, wird die darüberliegende Summe als Überlauf ausgegeben. Der aktuelle Summenzählerstand ergibt sich damit aus der Summe von Überlaufwert und Sum- menzählerwert aus Parameter Summenzählerwert 1...3 (®...
  • Seite 102 Beschreibung der einzelnen Geräteparameter Proline Promass E TB2 HART Untermenü "Messwert": Untermenü "Ausgangsgröße" Ausgangsstrom 1...2 Navigation Diagnose ® Messwert ® Ausgangsgröße ® Ausgangsstrom 1 Diagnose ® Messwert ® Ausgangsgröße ® Ausgangsstrom 2 Beschreibung Anzeige des aktuell berechneten Stromwerts vom Stromausgang.
  • Seite 103 Proline Promass E TB2 HART Beschreibung der einzelnen Geräteparameter 3.3.5 Untermenü "Messwertspeicher" Das Menü wird nur angezeigt, wenn im Gerät die erweiterter Funktion des HistoROM freige- schaltet ist. Zuordnung 1. Kanal...4. Kanal Navigation Diagnose ® Messwertspeicher ® Zuord. 1. Kanal Diagnose ®...
  • Seite 104 Beschreibung der einzelnen Geräteparameter Proline Promass E TB2 HART Eingabe 1,0…3 600,0 s Werkseinstellung 10,0 s Zusätzliche Information Beispiel Bei Nutzung von 1 Speicherkanal: = 1000 × 1 s = 1 000 s @15 min • T = 1000 × 10 s = 10 000 s @ 3 h •...
  • Seite 105 Proline Promass E TB2 HART Beschreibung der einzelnen Geräteparameter Beschreibung Anzeige des Messwertverlaufs für den Speicherkanal in Form eines Diagramms. A0013859 • x-Achse: Zeigt je nach Anzahl der gewählten Kanäle 250 bis 1000 Messwerte einer Prozessgröße. • y-Achse: Zeigt die ungefähre Messwertspanne und passt diese kontinuierlich an die laufende Messung an.
  • Seite 106 Beschreibung der einzelnen Geräteparameter Proline Promass E TB2 HART 3.3.6 Untermenü "Simulation" Zuordnung Simulation Prozessgröße Navigation Diagnose ® Simulation ® Zuord. Prozessgr Beschreibung Auswahl einer Prozessgröße für die Simulation, die dadurch aktiviert wird. Solange die Simulation aktiv ist, wird im Wechsel zur Messwertanzeige eine Diagnosemeldung der Kategorie Funktions- kontrolle (C) angezeigt.
  • Seite 107 Proline Promass E TB2 HART Beschreibung der einzelnen Geräteparameter Diagnose ® Simulation ® Sim. Stromausg1 Navigation Diagnose ® Simulation ® Sim. Stromausg2 Beschreibung Ein- und Ausschalten der Simulation vom Stromausgang. Solange die Simulation aktiv ist, wird im Wechsel zur Messwertanzeige eine Diagnosemeldung der Kategorie Funktionskontrolle (C) ange- zeigt.
  • Seite 108 Beschreibung der einzelnen Geräteparameter Proline Promass E TB2 HART 3.3.7 Untermenü "Gerät zurücksetzen" Gerät zurücksetzen Navigation Diagnose ® Gerät rücksetzen ® Gerät rücksetzen Beschreibung Zurücksetzen der gesamten Gerätekonfiguration oder eines Teils der Konfiguration auf einen defi- nierten Zustand. Auswahl • Abbrechen Der Parameter wird ohne Aktion verlassen.
  • Seite 109 Proline Promass E TB2 HART Länderspezifische Werkseinstellungen Länderspezifische Werkseinstellungen SI-Einheiten (nicht für USA und Kanada) Einschaltpunkt Schleichmengenunterdrückung (Messstoffart abhängig) Nennweite Einschaltpunkt bei Flüssigkeit [mm] 8 kg/h 26 kg/h 72 kg/h 180 kg/h 300 kg/h Strombereich Ausgänge Stromausgang 1 4…20 mA NAMUR Stromausgang 2 4…20 mA NAMUR...
  • Seite 110 Länderspezifische Werkseinstellungen Proline Promass E TB2 HART US-Einheiten (nur für USA und Kanada) Einschaltpunkt Schleichmengenunterdrückung (Messstoffart abhängig) Nennweite Einschaltpunkt bei Flüssigkeit [in] 0,3 lb/min 1 lb/min 2,6 lb/min 1 1/2 6,6 lb/min 11 lb/min Strombereich Ausgänge Stromausgang 1 4…20 mA US Stromausgang 2 4…20 mA US...
  • Seite 111 Proline Promass E TB2 HART Erläuterung der Einheitenabkürzungen Erläuterung der Einheitenabkürzungen SI-Einheiten Prozessgröße Einheiten Erläuterung Zeit s, min, h, d Sekunde, Minute, Stunde,Tag Masse g, kg, t Gramm, Kilogramm, Tonne Länge mm, m Millimeter, Meter Volumen , dm , ml, l...
  • Seite 112 Erläuterung der Einheitenabkürzungen Proline Promass E TB2 HART Prozessgröße Einheiten Erläuterung bbl (us;liq.), bbl (us;beer), bbl (us;oil), Barrel (normal liquids), Barrel (beer), Barrel (petrochemi- bbl (us;tank) cals), Barrel (filling tanks) Normvolumen Sl, Scm , Sm , Scf, Sgal (us), Sbbl Standard Liter, Standard Kubikzentimeter, Standard Kubik- (us;liq.)
  • Seite 113 Proline Promass E TB2 HART Erläuterung der Einheitenabkürzungen Prozessgröße Einheiten Erläuterung bbl/s (imp;oil), bbl/min (imp;oil), bbl/ Barrel/Zeiteinheit (petrochemicals) h (imp;oil), bbl/d (imp;oil) Petrochemicals: 34,97 gal/bbl Normvolumen- Sgal/s (imp), Sgal/min (imp), Sgal/h Standard gallon/Zeiteinheit fluss (imp), Sgal/d (imp) Dichte lb/gal (imp), lb/bbl (imp;beer), lb/bbl Pound/Volumeneinheit (imp;oil)
  • Seite 114 Stichwortverzeichnis Proline Promass E TB2 HART Stichwortverzeichnis Symbole Bestellcode (Parameter) ......96 Betrieb (Untermenü) ......22 Schallgeschwindigkeit Betriebsart Summenzähler (Parameter) .
  • Seite 115 Proline Promass E TB2 HART Stichwortverzeichnis Einschaltpunkt Schleichmengenunterdrück. (Parameter) Grenzwert teilgefülltes Rohr ........56, 59 Oberer .
  • Seite 116 Stichwortverzeichnis Proline Promass E TB2 HART Messwerte Ausgangsstromwert ......102 Ausgangsgröße ......102 Ausgangsverhalten .
  • Seite 117 Proline Promass E TB2 HART Stichwortverzeichnis Volumeneinheit (Parameter) ..... 68 Volumenfluss (Parameter) ..... . . 98 Volumenflusseinheit (Parameter) .
  • Seite 118 www.endress.com/worldwide GP01009D/06/DE/06.10 71112120...
