Betätigung des Hebelöffners direkt in die Klemmstelle eingeführt werden und kontaktieren dort
selbstständig.
8. HINWEIS! Aufhebung der Gehäuseschutzart durch mangelnde Gehäusedichtheit! Gewinde
ohne Verwendung von Fett einschrauben. Die Deckelgewinde sind mit einer Trockenschmie-
rung beschichtet.
Anschlussraumdeckel zuschrauben und Sicherungskralle festziehen.
Um ein Kabel wieder aus der Klemmstelle zu entfernen: Mit einem Schlitzschraubendreher
auf den Schlitz zwischen den beiden Klemmenlöchern drücken und gleichzeitig das Kabelende
aus der Klemme ziehen.
mm (in)

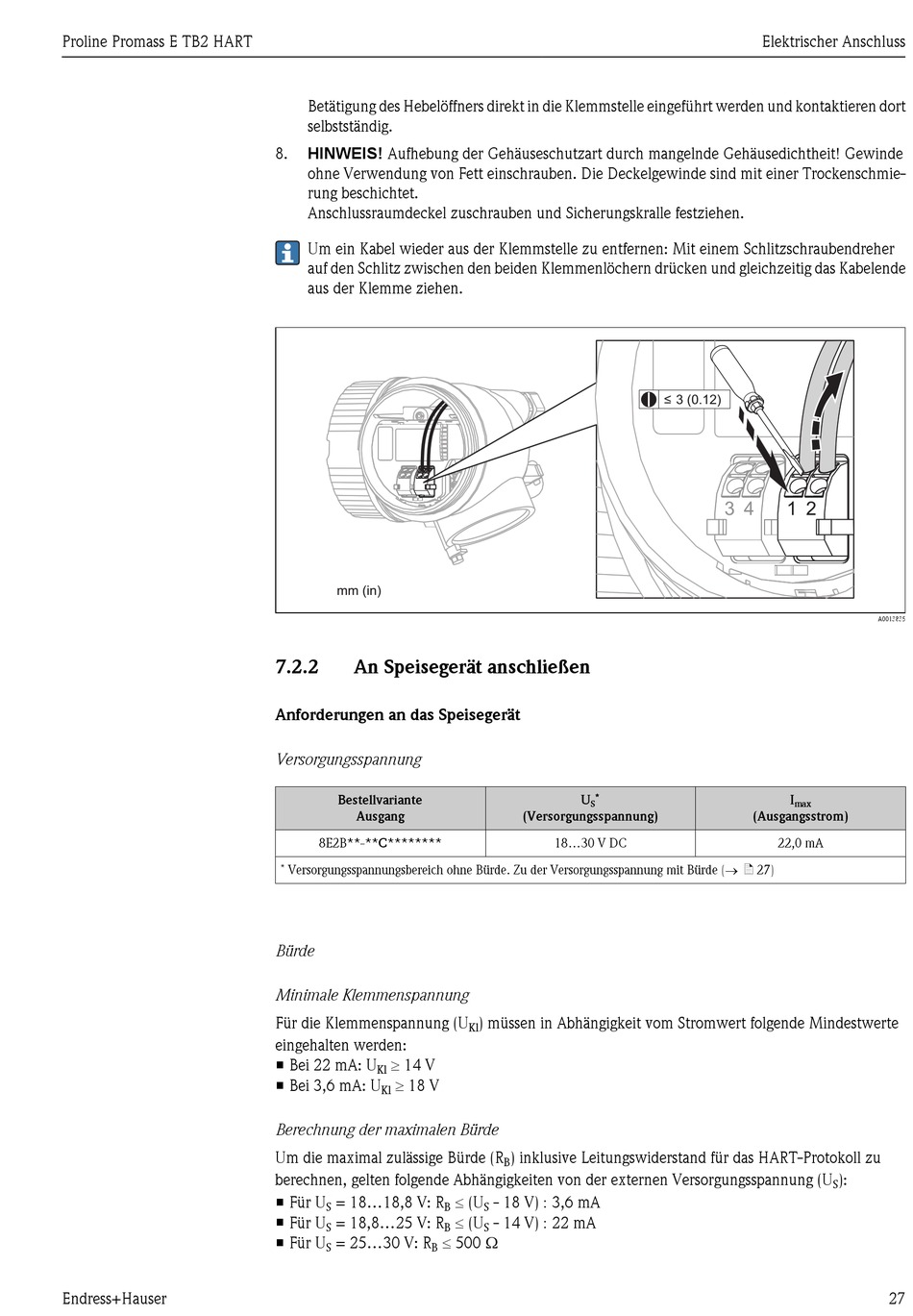

7.2.2 An Speisegerät anschließen
Anforderungen an das Speisegerät
Versorgungsspannung
Bestellvariante
Ausgang
8E2B**-**C********
* Versorgungsspannungsbereich ohne Bürde. Zu der Versorgungsspannung mit Bürde (® ä 27)
Bürde
Minimale Klemmenspannung
Für die Klemmenspannung (U
eingehalten werden:
³ 14 V
• Bei 22 mA: U
Kl
• Bei 3,6 mA: U ³ 18 V
Kl
Berechnung der maximalen Bürde
Um die maximal zulässige Bürde (R
berechnen, gelten folgende Abhängigkeiten von der externen Versorgungsspannung (U
• Für U
= 18...18,8 V: R
S B
• Für U
= 18,8...25 V: R
S B
• Für U £ 500 W
= 25...30 V: R
S B
U *
S
(Versorgungsspannung)
18...30 V DC
) müssen in Abhängigkeit vom Stromwert folgende Mindestwerte
Kl
) inklusive Leitungswiderstand für das HART-Protokoll zu
B
£ (U - 18 V) : 3,6 mA
S
£ (U - 14 V) : 22 mA
S
Elektrischer Anschluss
≤ 3 (0.12)
3 4 1 2
I
max
(Ausgangsstrom)
22,0 mA
S
A0013835
):
27
