1.
8 mm

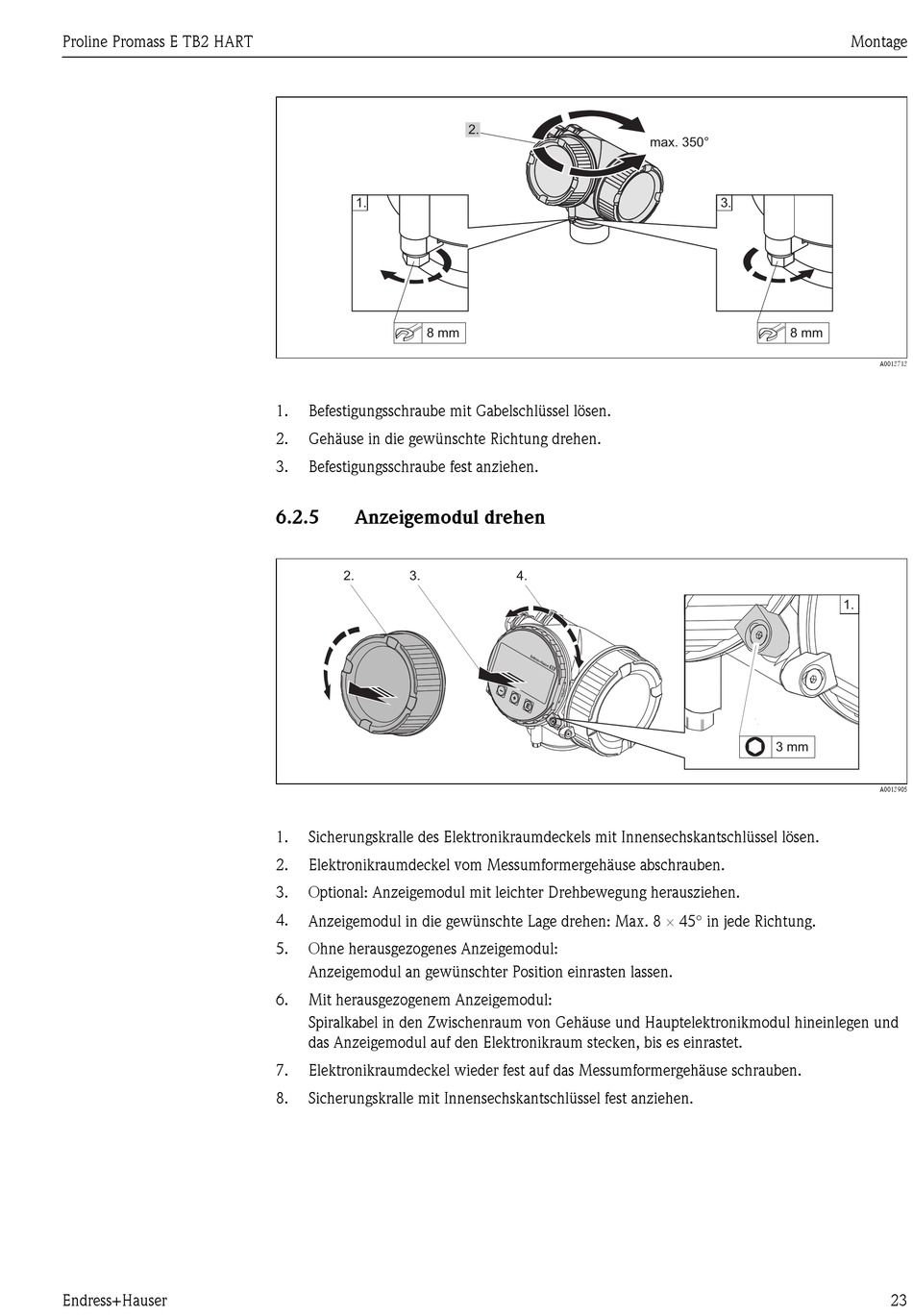

1. Befestigungsschraube mit Gabelschlüssel lösen.
2. Gehäuse in die gewünschte Richtung drehen.
3. Befestigungsschraube fest anziehen.
6.2.5

Anzeigemodul drehen

2. 3.
1. Sicherungskralle des Elektronikraumdeckels mit Innensechskantschlüssel lösen.
2. Elektronikraumdeckel vom Messumformergehäuse abschrauben.
3. Optional: Anzeigemodul mit leichter Drehbewegung herausziehen.
Anzeigemodul in die gewünschte Lage drehen: Max. 8 ´ 45° in jede Richtung.
4.
5. Ohne herausgezogenes Anzeigemodul:
Anzeigemodul an gewünschter Position einrasten lassen.
6. Mit herausgezogenem Anzeigemodul:
Spiralkabel in den Zwischenraum von Gehäuse und Hauptelektronikmodul hineinlegen und
das Anzeigemodul auf den Elektronikraum stecken, bis es einrastet.
7. Elektronikraumdeckel wieder fest auf das Messumformergehäuse schrauben.
8. Sicherungskralle mit Innensechskantschlüssel fest anziehen.
2.
4.
max. 350°
3.
8 mm
1
3 mm
Montage
A0013713
1.
A0013905
23
