Bedienungsmöglichkeiten
34

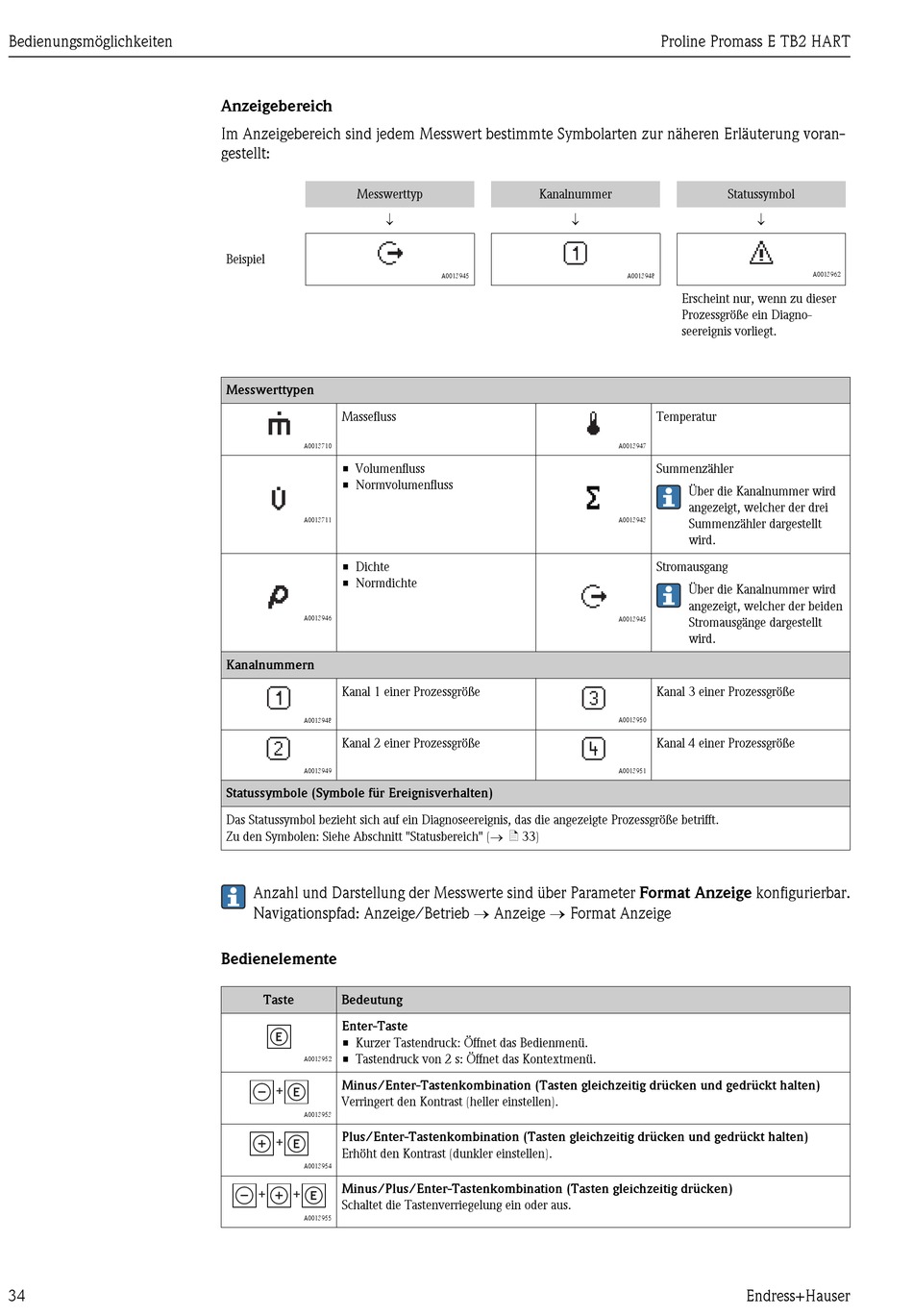

Anzeigebereich

Im Anzeigebereich sind jedem Messwert bestimmte Symbolarten zur näheren Erläuterung voran-
gestellt:
Messwerttyp
¯
Beispiel
Messwerttypen
Massefluss
A0013710
• Volumenfluss
• Normvolumenfluss
A0013711
• Dichte
• Normdichte
A0013946
Kanalnummern
Kanal 1 einer Prozessgröße
A0013948
Kanal 2 einer Prozessgröße
A0013949
Statussymbole (Symbole für Ereignisverhalten)
Das Statussymbol bezieht sich auf ein Diagnoseereignis, das die angezeigte Prozessgröße betrifft.
Zu den Symbolen: Siehe Abschnitt "Statusbereich" (® ä 33)
Anzahl und Darstellung der Messwerte sind über Parameter Format Anzeige konfigurierbar.
Navigationspfad: Anzeige/Betrieb ® Anzeige ® Format Anzeige

Bedienelemente

Taste Bedeutung
Enter-Taste
• Kurzer Tastendruck: Öffnet das Bedienmenü.
• Tastendruck von 2 s: Öffnet das Kontextmenü.
A0013952
Minus/Enter-Tastenkombination (Tasten gleichzeitig drücken und gedrückt halten)
+
Verringert den Kontrast (heller einstellen).
A0013953
Plus/Enter-Tastenkombination (Tasten gleichzeitig drücken und gedrückt halten)
+
Erhöht den Kontrast (dunkler einstellen).
A0013954
Minus/Plus/Enter-Tastenkombination (Tasten gleichzeitig drücken)
+ +
Schaltet die Tastenverriegelung ein oder aus.
A0013955
Kanalnummer
¯
A0013945
Proline Promass E TB2 HART
Statussymbol
¯
A0013948
Erscheint nur, wenn zu dieser
Prozessgröße ein Diagno-
seereignis vorliegt.
Temperatur
A0013947
Summenzähler
Über die Kanalnummer wird
angezeigt, welcher der drei
A0013943 Summenzähler dargestellt
wird.
Stromausgang
Über die Kanalnummer wird
angezeigt, welcher der beiden
Stromausgänge dargestellt
A0013945
wird.
Kanal 3 einer Prozessgröße
A0013950
Kanal 4 einer Prozessgröße
A0013951
Endress+Hauser
