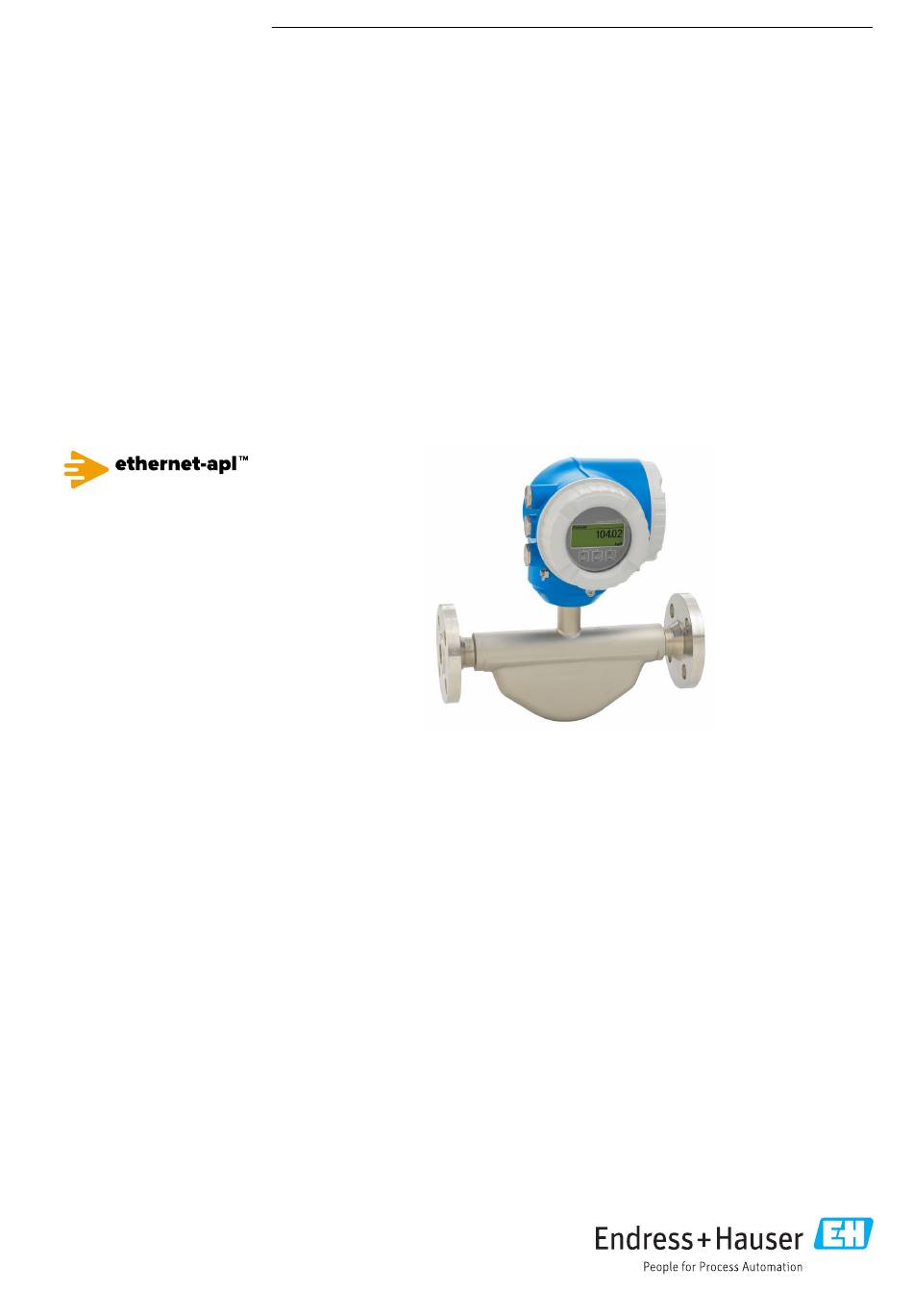

Seite 1 Products Solutions Services BA02110D/06/DE/01.22-00 71573803 2024-01-08 Gültig ab Version 01.00.zz (Gerätefirmware) Betriebsanleitung Proline Promass E 300 Coriolis-Durchflussmessgerät PROFINET mit Ethernet-APL advanced physical layer...
Seite 2 Proline Promass E 300 PROFINET mit Ethernet-APL • Dokument so aufbewahren, dass das Dokument bei Arbeiten am und mit dem Gerät jederzeit verfügbar ist. • Um eine Gefährdung für Personen oder die Anlage zu vermeiden: Kapitel "Grundlegende Sicherheitshinweise" sowie alle anderen, arbeitsspezifischen Sicherheitshinweise im Dokument sorgfältig lesen.
Seite 3 Proline Promass E 300 PROFINET mit Ethernet-APL Inhaltsverzeichnis Inhaltsverzeichnis 6.1.2 Anforderungen aus Umgebung und Hinweise zum Dokument ... . 6 Prozess ..... . . 23 Dokumentfunktion .
Seite 4 Inhaltsverzeichnis Proline Promass E 300 PROFINET mit Ethernet-APL 8.3.12 Tastenverriegelung ein- und aus- 10.6.2 Berechnete Prozessgrößen ..128 schalten ..... . 58 10.6.3 Sensorabgleich durchführen .
Seite 5 13.2 Mess- und Prüfmittel ....263 13.3 Endress+Hauser Dienstleistungen ..Reparatur ..... . . 264 14.1 Allgemeine Hinweise .
Seite 6 Hinweise zum Dokument Proline Promass E 300 PROFINET mit Ethernet-APL Hinweise zum Dokument Dokumentfunktion Diese Anleitung liefert alle Informationen, die in den verschiedenen Phasen des Lebens- zyklus des Geräts benötigt werden: Von der Produktidentifizierung, Warenannahme und Lagerung über Montage, Anschluss, Bedienungsgrundlagen und Inbetriebnahme bis hin zur Störungsbeseitigung, Wartung und Entsorgung.
Seite 7 Proline Promass E 300 PROFINET mit Ethernet-APL Hinweise zum Dokument Symbol Bedeutung Leuchtdiode ist an. Leuchtdiode blinkt. 1.2.4 Werkzeugsymbole Symbol Bedeutung Schlitzschraubendreher Innensechskantschlüssel Gabelschlüssel 1.2.5 Symbole für Informationstypen Symbol Bedeutung Erlaubt Abläufe, Prozesse oder Handlungen, die erlaubt sind. Zu bevorzugen Abläufe, Prozesse oder Handlungen, die zu bevorzugen sind.
Seite 8 Dokumentation Eine Übersicht zum Umfang der zugehörigen Technischen Dokumentation bieten: • Device Viewer (www.endress.com/deviceviewer): Seriennummer vom Typenschild eingeben • Endress+Hauser Operations App: Seriennummer vom Typenschild eingeben oder Matrixcode auf dem Typenschild einscannen 1.3.1 Dokumentfunktion Folgende Dokumentationen können je nach bestellter Geräteausführung verfügbar sein:...
Seite 9 Proline Promass E 300 PROFINET mit Ethernet-APL Sicherheitshinweise Sicherheitshinweise Anforderungen an das Personal Das Personal für Installation, Inbetriebnahme, Diagnose und Wartung muss folgende Bedingungen erfüllen: ‣ Ausgebildetes Fachpersonal: Verfügt über Qualifikation, die dieser Funktion und Tätig- keit entspricht. ‣ Vom Anlagenbetreiber autorisiert.
Seite 10 HINWEIS Klärung bei Grenzfällen: ‣ Bei speziellen Messstoffen und Medien für die Reinigung: Endress+Hauser ist bei der Abklärung der Korrosionsbeständigkeit messstoffberührender Materialien behilflich, übernimmt aber keine Garantie oder Haftung, da kleine Veränderungen der Tempera- tur, Konzentration oder des Verunreinigungsgrads im Prozess Unterschiede in der Kor- rosionsbeständigkeit bewirken können.
Seite 11 Proline Promass E 300 PROFINET mit Ethernet-APL Sicherheitshinweise Es erfüllt die allgemeinen Sicherheitsanforderungen und gesetzlichen Anforderungen. Zudem ist es konform zu den EU-Richtlinien, die in der gerätespezifischen EU-Konformi- tätserklärung aufgelistet sind. Mit Anbringung der CE-Kennzeichnung bestätigt der Her- steller diesen Sachverhalt.
Seite 12 Sicherheitshinweise Proline Promass E 300 PROFINET mit Ethernet-APL • Anwenderspezifischer Freigabecode Den Schreibzugriff auf die Parameter des Geräts via Vor-Ort-Anzeige, Webbrowser oder Bedientool (z.B. FieldCare, DeviceCare) schützen. Das Zugriffsrecht wird durch die Ver- wendung eines anwenderspezifischen Freigabecodes klar geregelt. • WLAN-Passphrase Der Netzwerkschlüssel schützt eine Verbindung zwischen einem Bediengerät (z.B.
Seite 13 Proline Promass E 300 PROFINET mit Ethernet-APL Sicherheitshinweise Die Geräte- und Status-Informationen können auf der Login-Seite ausgeblendet werden. Dadurch wird ein unberechtigtes Auslesen der Informationen unterbunden. Detaillierte Informationen zu den Parametern des Geräts: Dokument "Beschreibung Geräteparameter" . 2.7.4 Zugriff via Serviceschnittstelle (CDI-RJ45) Das Gerät kann über die Serviceschnittstelle (CDI-RJ45) mit einem Netzwerk verbunden...
Seite 14 Produktbeschreibung Proline Promass E 300 PROFINET mit Ethernet-APL Produktbeschreibung Das Gerät besteht aus Messumformer und Messaufnehmer. Das Gerät ist als Kompaktausführung verfügbar: Messumformer und Messaufnehmer bilden eine mechanische Einheit. Produktaufbau N ic te r e rg ö ff iz e...
Seite 15 • Wenn eine der Bedingungen nicht erfüllt ist: Wenden Sie sich an Ihre Endress+Hau- ser Vertriebszentrale. • Die Technische Dokumentation ist über Internet oder die Endress+Hauser Operati- ons App verfügbar, siehe Kapitel "Produktidentifikation" →  16. Produktidentifizierung Folgende Möglichkeiten stehen zur Identifizierung des Geräts zur Verfügung: •...
Seite 16 • Die Kapitel "Weitere Standarddokumentation zum Gerät" und "Geräteabhängige Zusatz- dokumentation" • Der Device Viewer: Seriennummer vom Typenschild eingeben (www.endress.com/deviceviewer) • Die Endress+Hauser Operations App: Seriennummer vom Typenschild eingeben oder den DataMatrix-Code auf dem Typenschild scannen. 4.2.1 Messumformer-Typenschild 3 4 5 Order code: Ser.
Seite 17 Proline Promass E 300 PROFINET mit Ethernet-APL Warenannahme und Produktidentifizierung 4.2.2 Messaufnehmer-Typenschild Order code: Ser. no.: Ext. ord. cd.: A0029206  3 Beispiel für ein Messaufnehmer-Typenschild Teil 1 Name des Messaufnehmers Herstellungsort Nennweite des Messaufnehmers; Flanschnennweite/Nenndruck; Testdruck des Messaufnehmers; Messstoff- Temperaturbereich;...
Seite 18 Warenannahme und Produktidentifizierung Proline Promass E 300 PROFINET mit Ethernet-APL 4.2.3 Symbole auf Messgerät Symbol Bedeutung WARNUNG! Dieser Hinweis macht auf eine gefährliche Situation aufmerksam, die, wenn sie nicht vermieden wird, zu Tod oder schwerer Körperverletzung führen kann. Um die Art der potenziellen Gefahr und die zur Vermeidung der Gefahr erforderlichen Maßnahmen herauszufinden, die Dokumenta-...
Seite 19 Proline Promass E 300 PROFINET mit Ethernet-APL Lagerung und Transport Lagerung und Transport Lagerbedingungen Folgende Hinweise bei der Lagerung beachten: ‣ Um Stoßsicherheit zu gewährleisten, in Originalverpackung lagern. ‣ Auf Prozessanschlüsse montierte Schutzscheiben oder Schutzkappen nicht entfernen. Sie verhindern mechanische Beschädigungen an den Dichtflächen sowie Verschmut- zungen im Messrohr.
Seite 20 Lagerung und Transport Proline Promass E 300 PROFINET mit Ethernet-APL 5.2.2 Messgeräte mit Hebeösen VORSICHT Spezielle Transporthinweise für Geräte mit Hebeösen ‣ Für den Transport ausschließlich die am Gerät oder an den Flanschen angebrachten Hebeösen verwenden. ‣ Das Gerät muss immer an mindestens zwei Hebeösen befestigt werden.
Seite 21 Proline Promass E 300 PROFINET mit Ethernet-APL Montage Montage Montagebedingungen 6.1.1 Montageposition Montageort A0028772 Um Messfehler aufgrund von Gasblasenansammlungen im Messrohr zu vermeiden, fol- gende Einbauorte in der Rohrleitung vermeiden: • Einbau am höchsten Punkt der Leitung • Einbau unmittelbar vor einem freien Rohrauslauf in einer Fallleitung Bei einer Fallleitung Folgender Installationsvorschlag ermöglicht dennoch den Einbau in eine offene Falllei-...
Seite 22 Montage Proline Promass E 300 PROFINET mit Ethernet-APL Ø Blende, Rohrverengung [mm] [in] [mm] [in] ³⁄₈ 0,24 ½ 0,40 0,55 1½ 0,87 1,10 1,97 Einbaulage Die Pfeilrichtung auf dem Messaufnehmer-Typenschild hilft, den Messaufnehmer entspre- chend der Durchflussrichtung einzubauen (Fließrichtung des Messstoffs durch die Rohrlei- tung).
Seite 23 Abhängigkeit Umgebungstemperatur zu Messstofftemperatur →  287 ‣ Bei Betrieb im Freien: Direkte Sonneneinstrahlung vermeiden, besonders in wärmeren Klimaregionen. Eine Wetterschutzhaube kann bei Endress+Hauser bestellt werden →  266. Systemdruck Es ist wichtig, dass keine Kavitation und kein Ausgasen der in Flüssigkeiten enthaltenen Gase auftritt.
Seite 24 Montage Proline Promass E 300 PROFINET mit Ethernet-APL Wärmeisolation Bei einigen Messstoffen ist es wichtig, dass die Abstrahlungswärme vom Messaufnehmer zum Messumformer gering gehalten wird. Für die erforderliche Isolation sind verschieden- ste Materialien verwendbar. HINWEIS Überhitzung der Messelektronik durch Wärmeisolierung! ‣...
Seite 25 Proline Promass E 300 PROFINET mit Ethernet-APL Montage Vibrationen Anlagenvibrationen haben aufgrund hoher Messrohr-Schwingfrequenz keinen Einfluss auf die Funktionstüchtigkeit des Messsystems. 6.1.3 Spezielle Montagehinweise Entleerbarkeit Bei vertikalem Einbau können die Messrohre vollständig entleert und vor Ablagerungen geschützt werden. Lebensmitteltauglichkeit • Bei Installation in hygienischen Anwendungen: Hinweise im Kapitel "Zertifikate und Zulassungen/Lebensmitteltauglichkeit"...
Seite 26 Montage Proline Promass E 300 PROFINET mit Ethernet-APL Wetterschutzhaube 280 (11.0) 255 (10.0) 146 (5.75) 134 (5.3) 12 (0.47) 30 (1.18) A0029553  8 Maßeinheit mm (in) Deckelsicherung HINWEIS Bestellmerkmal "Gehäuse", Option L "Guss, rostfrei": Die Deckel des Messumformer- gehäuses sind mit einer Deckelbohrung für eine Deckelsicherung vorbereitet.
Seite 27 Proline Promass E 300 PROFINET mit Ethernet-APL Montage 6.2.2 Messgerät vorbereiten 1. Sämtliche Reste der Transportverpackung entfernen. 2. Vorhandene Schutzscheiben oder Schutzkappen vom Messaufnehmer entfernen. 3. Wenn vorhanden: Transportschutz der Berstscheibe entfernen. 4. Aufkleber auf dem Elektronikraumdeckel entfernen. 6.2.3 Messgerät montieren...
Seite 28 Montage Proline Promass E 300 PROFINET mit Ethernet-APL 6. Anschlussraumdeckel anschrauben. 7. Je nach Geräteausführung: Sicherungskralle des Anschlussraumdeckels anbringen. 4 mm 7 Nm (5.2 lbf ) A0043150  10 Ex-Gehäuse 1. Befestigungsschrauben lösen. 2. Gehäuse in die gewünschte Position drehen.
Seite 29 Proline Promass E 300 PROFINET mit Ethernet-APL Montage Montagekontrolle Ist das Messgerät unbeschädigt (Sichtkontrolle)?  Erfüllt das Messgerät die Messstellenspezifikationen? Zum Beispiel: • Prozesstemperatur →  287  • Prozessdruck (siehe Dokument "Technische Information, Kapitel "Druck-Temperatur-Kurven") • Umgebungstemperatur • Messbereich Wurde die richtige Einbaulage für den Messaufnehmer gewählt ?
Seite 30 Elektrischer Anschluss Proline Promass E 300 PROFINET mit Ethernet-APL Elektrischer Anschluss WARNUNG Spannungsführende Bauteile! Unsachgemäße Arbeiten an elektrischen Anschlüssen können zu einem Stromschlag führen. ‣ Trennvorrichtung (Schalter oder Leistungsschalter) einrichten, mit der das Gerät leicht von der Versorgungsspannung getrennt werden kann.
Seite 31 Proline Promass E 300 PROFINET mit Ethernet-APL Elektrischer Anschluss Kabeltyp Kabelkapazität 45 … 200 nF/km Schleifenwiderstand 15 … 150 Ω/km Kabelinduktivität 0,4 … 1 mH/km Weitere Details sind in der Ethernet-APL Engineering Guideline beschrieben (https://www.ethernet-apl.org). Stromausgang 0/4…20 mA Normales Installationskabel ausreichend...
Seite 32 Elektrischer Anschluss Proline Promass E 300 PROFINET mit Ethernet-APL Standardkabel - kundenspezifisches Kabel Es wird kein Kabel mitgeliefert und es muss kundenseitig bereit gestellt werden bei folgen- der Bestelloption: Bestellcode DKX001: Bestellmerkmal 040 "Kabel", Option 1 "Ohne, kundenseitig, max 300 m"...
Seite 33 Proline Promass E 300 PROFINET mit Ethernet-APL Elektrischer Anschluss 7.2.3 Klemmenbelegung Messumformer: Versorgungsspannung, Ein-/Ausgänge Die Klemmenbelegung der Ein- und Ausgänge ist von der jeweiligen Bestellvariante des Geräts abhängig. Die gerätespezifische Klemmenbelegung ist auf einem Aufkleber in der Klemmenabdeckung dokumentiert. Versorgungsspannung...
Seite 34 Elektrischer Anschluss Proline Promass E 300 PROFINET mit Ethernet-APL Messgerät anschließen HINWEIS Einschränkung der elektrischen Sicherheit durch falschen Anschluss! ‣ Elektrische Anschlussarbeiten nur von entsprechend ausgebildetem Fachpersonal aus- führen lassen. ‣ National gültige Installationsvorschriften beachten. ‣ Die örtlichen Arbeitsschutzvorschriften einhalten.
Seite 35 Proline Promass E 300 PROFINET mit Ethernet-APL Elektrischer Anschluss N ic N ic te r te r e rg ö ff e rg ö ff iz e iz e te n te n ri r ri r s io s io te r ö...
Seite 36 Elektrischer Anschluss Proline Promass E 300 PROFINET mit Ethernet-APL 22 mm 24 mm – A0033984 4. Kabel gemäß Klemmenbelegung anschließen.  Klemmenbelegung Signalkabel: Die gerätespezifische Klemmenbelegung ist auf einem Aufkleber in der Klemmenabdeckung dokumentiert. Klemmenbelegung Anschluss Versorgungsspannung: Aufkleber in der Klem- menabdeckung oder →...
Seite 37 Proline Promass E 300 PROFINET mit Ethernet-APL Elektrischer Anschluss 7.3.2 Anschluss abgesetztes Anzeige- und Bedienmodul DKX001 Das abgesetzte Anzeige- und Bedienmodul DKX001 ist optional bestellbar →  266. • Das abgesetztes Anzeige- und Bedienmodul DKX001 ist nur für folgende Gehäu- seausführung verfügbar: Bestellmerkmal "Gehäuse": Option A "Alu, beschichtet"...
Seite 38 Elektrischer Anschluss Proline Promass E 300 PROFINET mit Ethernet-APL Spezielle Anschlusshinweise 7.5.1 Anschlussbeispiele PROFINET mit Ethernet-APL A0047536  12 Anschlussbeispiel für PROFINET mit Ethernet-APL Kabelschirm Messgerät Lokale Erdung Potenzialausgleich Trunk oder TCP Field-Switch Stromausgang 4-20 mA 4...20 mA A0028758  13 Anschlussbeispiel für Stromausgang 4-20 mA (aktiv)
Seite 39 Proline Promass E 300 PROFINET mit Ethernet-APL Elektrischer Anschluss 4...20 mA A0028759  14 Anschlussbeispiel für Stromausgang 4-20 mA (passiv) Automatisierungssystem mit Stromeingang (z.B. SPS) Speisetrenner für Spannungsversorgung (z.B. RN221N) Analoges Anzeigeinstrument: Maximale Bürde beachten Messumformer Impuls-/Frequenzausgang 12345 A0028761  15 Anschlussbeispiel für Impuls-/Frequenzausgang (passiv)
Seite 40 Elektrischer Anschluss Proline Promass E 300 PROFINET mit Ethernet-APL Relaisausgang A0028760  17 Anschlussbeispiel für Relaisausgang (passiv) Automatisierungssystem mit Relaiseingang (z.B. SPS) Spannungsversorgung Messumformer: Eingangswerte beachten →  276 Stromeingang A0028915  18 Anschlussbeispiel für 4…20 mA Stromeingang Spannungsversorgung Klemmenkasten Externes Messgerät (zum Einlesen von z.B.
Seite 41 Proline Promass E 300 PROFINET mit Ethernet-APL Elektrischer Anschluss Hardwareeinstellungen 7.6.1 Gerätenamen einstellen Eine Messstelle kann innerhalb einer Anlage anhand der Messstellenbezeichnung schnell identifiziert werden. Der ab Werk vorgegebene Gerätename kann über DIP-Schalter oder das Automatisierungssystem angepasst werden. Beispiel: EH-Promass300-XXXX...
Seite 42 Elektrischer Anschluss Proline Promass E 300 PROFINET mit Ethernet-APL A0034498 1. Je nach Gehäuseausführung: Sicherungskralle oder Befestigungsschraube des Gehäu- sedeckels lösen. 2. Je nach Gehäuseausführung: Gehäusedeckel abschrauben oder öffnen und gegebe- nenfalls Vor-Ort-Anzeige vom Hauptelektronikmodul trennen . 3. Gewünschten Gerätename über die entsprechenden DIP-Schalter auf dem I/O-Elektronikmodul einstellen.
Seite 43 Proline Promass E 300 PROFINET mit Ethernet-APL Elektrischer Anschluss 3. DIP-Schalter Nr. 2 auf dem I/O-Elektronikmodul von OFF → ON setzen. 4. Messumformer in umgekehrter Reihenfolge wieder zusammenbauen. 5. Gerät wieder an die Energieversorgung anschließen.  Nach dem Neustart des Geräts wird die Default IP-Adresse verwendet.
Seite 44 Bedienungsmöglichkeiten Proline Promass E 300 PROFINET mit Ethernet-APL Bedienungsmöglichkeiten Übersicht zu Bedienungsmöglichkeiten A0046226 Vor-Ort-Bedienung via Anzeigemodul Computer mit Webbrowser (z.B. Internet Explorer) oder mit Bedientool (z.B. FieldCare, DeviceCare, SIMATIC PDM) Field Xpert SMT70 Mobiles Handbediengerät Automatisierungssystem (z.B. SPS) Endress+Hauser...
Seite 45 Proline Promass E 300 PROFINET mit Ethernet-APL Bedienungsmöglichkeiten Aufbau und Funktionsweise des Bedienmenüs 8.2.1 Aufbau des Bedienmenüs Zur Bedienmenü-Übersicht für Experten: Dokument "Beschreibung Geräteparameter" zum Gerät Bedienmenü für Bediener und Instandhalter Language Language Betrieb Parameter 1 Parameter n Untermenü 1 Untermenü...
Seite 46 Bedienungsmöglichkeiten Proline Promass E 300 PROFINET mit Ethernet-APL 8.2.2 Bedienphilosophie Die einzelnen Teile des Bedienmenüs sind bestimmten Anwenderrollen zugeordnet (Bediener, Instandhalter etc.). Zu jeder Anwenderrolle gehören typische Aufgaben inner- halb des Gerätelebenszyklus. Menü/Parameter Anwenderrolle und Aufgaben Inhalt/Bedeutung Language Aufgaben- Rolle "Bediener", "Instandhalter"...
Seite 47 Proline Promass E 300 PROFINET mit Ethernet-APL Bedienungsmöglichkeiten Menü/Parameter Anwenderrolle und Aufgaben Inhalt/Bedeutung Experte Funktions- Aufgaben, die detaillierte Kenntnisse Enthält alle Parameter des Geräts und ermöglicht diese durch einen orientiert über die Funktionsweise des Geräts Zugriffscode direkt anzuspringen. Dieses Menü ist nach den Funktionsblö- erfordern: cken des Geräts aufgebaut:...
Seite 48 Bedienungsmöglichkeiten Proline Promass E 300 PROFINET mit Ethernet-APL Anzeigebereich Im Anzeigebereich sind jedem Messwert bestimmte Symbolarten zur näheren Erläuterung vorangestellt: Messgrößen Symbol Bedeutung Massefluss • Volumenfluss • Normvolumenfluss • Dichte • Normdichte Temperatur Summenzähler  Über die Messkanalnummer wird angezeigt, welcher der drei Summenzähler darge- stellt wird.
Seite 49 Proline Promass E 300 PROFINET mit Ethernet-APL Bedienungsmöglichkeiten 8.3.2 Navigieransicht Im Untermenü Im Wizard /../Betrieb 0091-1 /../Messstoff wählen Zugriff Anzeige Messstoff wählen Bediener Flüssigkeit Status Verrieg. Anzeige A0013993-DE A0013995-DE Navigieransicht Navigationspfad zur aktuellen Position Statusbereich Anzeigebereich für die Navigation Bedienelemente →  53...
Seite 50 Bedienungsmöglichkeiten Proline Promass E 300 PROFINET mit Ethernet-APL Anzeigebereich Menüs Symbol Bedeutung Betrieb Erscheint: • Im Menü neben der Auswahl "Betrieb" • Links im Navigationspfad im Menü Betrieb Setup Erscheint: • Im Menü neben der Auswahl "Setup" • Links im Navigationspfad im Menü Setup...
Seite 51 Proline Promass E 300 PROFINET mit Ethernet-APL Bedienungsmöglichkeiten 8.3.3 Editieransicht Zahleneditor +0.000 Xx – A0034250  21 Für die Eingabe von Werten in Parametern (z.B. Grenzwerte) Anzeigebereich der Eingabe Eingabemaske Eingabe bestätigen, löschen oder verwerfen Bedienelemente Texteditor Xxxxxxx A B C D E F G H I J K...
Seite 52 Bedienungsmöglichkeiten Proline Promass E 300 PROFINET mit Ethernet-APL Taste Bedeutung Enter-Taste • Kurzer Tastendruck: Auswahl bestätigen. • Tastendruck von 2 s: Eingabe bestätigen. Escape-Tastenkombination (Tasten gleichzeitig drücken) Editieransicht, ohne eine Änderung zu übernehmen schließen. Eingabemasken Symbol Bedeutung Großbuchstaben Kleinbuchstaben Zahlen Satz- und Sonderzeichen: = + –...
Seite 53 Proline Promass E 300 PROFINET mit Ethernet-APL Bedienungsmöglichkeiten 8.3.4 Bedienelemente Taste Bedeutung Minus-Taste Bei Menü, Untermenü Bewegt in einer Auswahlliste den Markierungsbalken nach oben. Bei Wizard Bestätigt den Parameterwert und geht zum vorherigen Parameter. Bei Text- und Zahleneditor Die Eingabeposition nach links verschieben.
Seite 54 Bedienungsmöglichkeiten Proline Promass E 300 PROFINET mit Ethernet-APL Kontextmenü aufrufen und schließen Der Anwender befindet sich in der Betriebsanzeige. 1. Die Tasten  und  länger als 3 Sekunden drücken.  Das Kontextmenü öffnet sich. XXXXXXXXXX Setup Datensicherung Simulation Tastensperre ein A0034608-DE 2.
Seite 55 Proline Promass E 300 PROFINET mit Ethernet-APL Bedienungsmöglichkeiten 8.3.6 Navigieren und aus Liste wählen Zur Navigation im Bedienmenü dienen verschiedene Bedienelemente. Dabei erscheint der Navigationspfad links in der Kopfzeile. Die einzelnen Menüs sind durch vorangestellte Symbole gekennzeichnet, die auch in der Kopfzeile beim Navigieren angezeigt werden.
Seite 56 Bedienungsmöglichkeiten Proline Promass E 300 PROFINET mit Ethernet-APL Der Direktzugriffscode besteht aus einer maximal 5-stelligen Nummer und der Kanalnum- mer, die den Kanal einer Prozessgröße identifiziert: z.B. 00914-2. Dieser erscheint wäh- rend der Navigieransicht rechts in der Kopfzeile des gewählten Parameters.
Seite 57 Proline Promass E 300 PROFINET mit Ethernet-APL Bedienungsmöglichkeiten Freig.code eing. Eingabewert nicht im zulässigen Bereich Min:0 Max:9999 A0014049-DE Zur Erläuterung der Editieransicht - bestehend aus Texteditor und Zahleneditor - mit Symbolen →  51, zur Erläuterung der Bedienelemente →  53 8.3.10...
Seite 58 Bedienungsmöglichkeiten Proline Promass E 300 PROFINET mit Ethernet-APL Der Parameterschreibschutz via Vor-Ort-Bedienung kann durch Eingabe des anwender- spezifischen Freigabecodes im Parameter Freigabecode eingeben (→  128) über die jeweilige Zugriffsmöglichkeit aufgehoben werden. 1. Nach Drücken von  erscheint die Eingabeaufforderung für den Freigabecode.
Seite 59 Proline Promass E 300 PROFINET mit Ethernet-APL Bedienungsmöglichkeiten Zugriff auf Bedienmenü via Webbrowser 8.4.1 PROFINET mit Ethernet-APL Geräteverwendung Geräteanschluss an einen APL-Field-Switch Das Gerät darf nur gemäß der folgenden APL-Port-Klassifikationen betrieben werden: • Bei Einsatz im explosionsgefährdeten Bereich: SLAA oder SLAC •...
Seite 60 Bedienungsmöglichkeiten Proline Promass E 300 PROFINET mit Ethernet-APL Computer Software Software Schnittstelle CDI-RJ45 WLAN Empfohlene Betriebssysteme • Microsoft Windows 8 oder höher. • Mobile Betriebssysteme: • iOS • Android  Microsoft Windows XP und Windows 7 wird unterstützt. Einsetzbare Webbrowser •...
Seite 61 Proline Promass E 300 PROFINET mit Ethernet-APL Bedienungsmöglichkeiten Messgerät: Via WLAN-Schnittstelle Gerät WLAN-Schnittstelle Messgerät Das Messgerät verfügt über eine WLAN-Antenne: • Messumformer mit integrierter WLAN-Antenne • Messumformer mit externer WLAN-Antenne Webserver Webserver und WLAN muss aktiviert sein; Werkseinstellung: An ...
Seite 62 Bedienungsmöglichkeiten Proline Promass E 300 PROFINET mit Ethernet-APL Via WLAN-Schnittstelle Internetprotokoll vom mobilen Endgerät konfigurieren HINWEIS Wenn die WLAN-Verbindung während der Parametrierung unterbrochen wird, kön- nen vorgenommene Einstellungen verloren gehen. ‣ Darauf achten, dass die WLAN-Verbindung während der Parametrierung des Messge- räts nicht getrennt wird.
Seite 63 Proline Promass E 300 PROFINET mit Ethernet-APL Bedienungsmöglichkeiten 2. IP-Adresse des Webservers in der Webbrowser-Adresszeile eingeben: 192.168.1.212  Die Login-Webseite erscheint. 2 3 4 A0029417 Gerätebild Gerätename Messstellenkennzeichnung Statussignal Aktuelle Messwerte Bediensprache Anwenderrolle Freigabecode Login Freigabecode zurücksetzen (→  150) Wenn keine oder nur eine unvollständige Login-Webseite erscheint →...
Seite 64 Bedienungsmöglichkeiten Proline Promass E 300 PROFINET mit Ethernet-APL 8.4.5 Bedienoberfläche A0029418 Funktionszeile Bediensprache auf der Vor-Ort-Anzeige Navigationsbereich Kopfzeile In der Kopfzeile erscheinen folgende Informationen: • Gerätename • Messstellenbezeichnung • Gerätestatus mit Statussignal →  187 • Aktuelle Messwerte Funktionszeile Funktionen...
Seite 65 Proline Promass E 300 PROFINET mit Ethernet-APL Bedienungsmöglichkeiten Arbeitsbereich Abhängig von der gewählten Funktion und ihren Untermenüs können in diesem Bereich verschiedene Aktionen durchgeführt werden: • Einstellung von Parametern • Ablesen von Messwerten • Aufrufen von Hilfetexten • Starten eines Up-/Downloads 8.4.6...
Seite 66 Bedienungsmöglichkeiten Proline Promass E 300 PROFINET mit Ethernet-APL 3. Wenn nicht mehr benötigt: Geänderte Eigenschaften vom Internetprotokoll (TCP/IP) zurücksetzen →  61. Wenn der Aufbau der Kommunikation zum Webserver über die Default IP-Adresse 192.168.1.212 erfolgt ist, muss der DIP-Schalter Nr. 10 zurückgesetzt werden (von ON →...
Seite 67 Proline Promass E 300 PROFINET mit Ethernet-APL Bedienungsmöglichkeiten Serviceschnittstelle Via Serviceschnittstelle (CDI-RJ45) Um eine Konfiguration des Geräts vor Ort durchzuführen kann eine Punkt-zu-Punkt-Ver- bindung aufgebaut werden. Der Anschluss erfolgt bei geöffnetem Gehäuse direkt über die Serviceschnittstelle (CDI-RJ45) des Geräts. Optional ist für den nicht explosionsgefährdeten Bereich ein Adapter für RJ45 auf M12 Stecker erhältlich:...
Seite 68 Bedienungsmöglichkeiten Proline Promass E 300 PROFINET mit Ethernet-APL A0034570 Messumformer mit integrierter WLAN-Antenne Messumformer mit externer WLAN-Antenne LED leuchtet konstant: WLAN-Empfang am Messgerät ist aktiviert LED blinkt: WLAN-Verbindung zwischen Bediengerät und Messgerät ist hergestellt Computer mit WLAN-Schnittstelle und Webbrowser (z.B. Microsoft Internet Explorer, Microsoft Edge) zum Zugriff auf integrierten Gerätewebserver oder mit Bedientool (z.B.
Seite 69 Proline Promass E 300 PROFINET mit Ethernet-APL Bedienungsmöglichkeiten Vorbereitung des mobilen Endgeräts ‣ WLAN des mobilen Endgeräts aktivieren. WLAN-Verbindung vom mobilen Endgerät zum Messgerät aufbauen 1. In den WLAN-Einstellungen des mobilen Endgeräts: Messgerät anhand der SSID auswählen (z.B. EH_Promass_300_A802000). 2. Gegebenenfalls Verschlüsselungsmethode WPA2 wählen.
Seite 70 Bedienungsmöglichkeiten Proline Promass E 300 PROFINET mit Ethernet-APL 4. Rechter Mausklick auf CDI Communication TCP/IP und im geöffneten Kontextmenü Eintrag Gerät hinzufügen wählen. 5. Gewünschtes Gerät aus Liste wählen und mit OK bestätigen.  Fenster CDI Communication TCP/IP (Configuration) öffnet sich.
Seite 71 Proline Promass E 300 PROFINET mit Ethernet-APL Bedienungsmöglichkeiten Am schnellsten lassen sich Feldgeräte von Endress+Hauser mit dem dedizierten Tool „DeviceCare“ konfigurieren. Es stellt zusammen mit den DTMs (Device Type Managers) eine komfortable und umfassende Lösung dar. Zu Einzelheiten: Innovation-Broschüre IN01047S Bezugsquelle für Gerätebeschreibungsdateien...
Seite 72 Systemintegration Proline Promass E 300 PROFINET mit Ethernet-APL Systemintegration Übersicht zu Gerätebeschreibungsdateien 9.1.1 Aktuelle Versionsdaten zum Gerät Firmware-Version 01.00.zz • Auf Titelseite der Anleitung • Auf Messumformer-Typenschild • Firmware-Version Diagnose → Geräteinformation → Firmware-Version Hersteller Hersteller Experte → Kommunikation → Physical Block → Her- steller Geräte-ID...
Seite 73 Proline Promass E 300 PROFINET mit Ethernet-APL Systemintegration 9.2.1 Dateiname der herstellerspezifischen Gerätestammdatei (GSD) Beispiel für den Dateinamen einer Gerätestammdatei: GSDML-V2.43-EH-PROMASS_300_500_APL_yyyymmdd.xml GSDML Beschreibungssprache V2.43 Version der PROFINET-Spezifikation Endress+Hauser PROMASS Gerätefamilie 300_500_APL Messumformer yyyymmdd Ausgabedatum (yyyy: Jahr, mm: Monat, dd: Tag) .xml...
Seite 74 Systemintegration Proline Promass E 300 PROFINET mit Ethernet-APL Zyklische Datenübertragung 9.3.1 Übersicht Module Die folgende Darstellung zeigt, welche Module dem Gerät für die zyklische Datenübertra- gung zur Verfügung stehen. Die zyklische Datenübertragung erfolgt mit einem Automati- sierungssystem. Messgerät Richtung Sub Slot...
Seite 75 Proline Promass E 300 PROFINET mit Ethernet-APL Systemintegration 9.3.2 Beschreibung der Module Die Datenstruktur wird aus Sicht des Automatisierungssystems beschrieben: • Eingangsdaten: Werden vom Messgerät an das Automatisierungssystem gesendet. • Ausgangsdaten: Werden vom Automatisierungssystem an das Messgerät gesendet. Analog Input Modul Eingangsgrößen vom Messgerät zum Automatisierungssystem übertragen.
Seite 76 Systemintegration Proline Promass E 300 PROFINET mit Ethernet-APL Slot Sub Slot Eingangsgrößen Temperatur • Massefluss • Volumenfluss • Normvolumenfluss • Dichte • Normdichte • Temperatur • Elektroniktemperatur • Schwingfrequenz • Frequenzschwankung • Schwingungsdämpfung • Schwankung Rohrdämpfung • Signalasymmetrie • Erregerstrom •...
Seite 77 Proline Promass E 300 PROFINET mit Ethernet-APL Systemintegration Datenstruktur Ausgangsdaten Analog Output Byte 1 Byte 2 Byte 3 Byte 4 Byte 5 Messwert: Gleitkommazahl (IEEE 754) Status Kodierung des Status →  84 Applikationsspezifisches Input Modul Kompensationswerte vom Messgerät zum Automatisierungssystem übertragen.
Seite 78 Systemintegration Proline Promass E 300 PROFINET mit Ethernet-APL Slot Sub Slot Gerätefunktion Zustand (Bedeutung) Verifikation erfolgreich durchge- führt. Verifikation wurde nicht durchge- führt. Reserviert Auswahl: Gerätefunktion Binärer Input Slot 81 Slot Sub Slot Gerätefunktion Zustand (Bedeutung) Teilleerrohrüberwachung • 0 (Gerätefunktion nicht aktiv) •...
Seite 79 Proline Promass E 300 PROFINET mit Ethernet-APL Systemintegration Modul Masse Totalizer Control Summenzählerwert vom Messgerät zum Automatisierungssystem übertragen. Modul Masse Totalizer Control überträgt einen ausgewählten Summenzählerwert inkl. Status zyklisch vom Messgerät an das Automatisierungssystem. In den ersten vier Bytes wird der Summenzählerwert in Form einer Gleitkommazahl nach IEEE 754-Standard dar- gestellt.
Seite 80 Systemintegration Proline Promass E 300 PROFINET mit Ethernet-APL Auswahl: Eingangsgröße Slot Sub Slot Eingangsgröße • Massefluss • Volumenfluss • Normvolumenfluss • Zielmessstoff Massefluss • Trägermessstoff Massefluss • Zielmessstoff Volumenfluss • Trägermessstoff Volumenfluss • Zielmessstoff Normvolumenfluss • Trägermessstoff Normvolumenfluss • GSV-Durchfluss 70...71...
Seite 81 Proline Promass E 300 PROFINET mit Ethernet-APL Systemintegration Auswahl: Eingangsgröße Slot Sub Slot Eingangsgröße • Massefluss • Volumenfluss • Normvolumenfluss • Zielmessstoff Massefluss • Trägermessstoff Massefluss • Zielmessstoff Volumenfluss • Trägermessstoff Volumenfluss • Zielmessstoff Normvolumenfluss • Trägermessstoff Normvolumenfluss • GSV-Durchfluss 70...71...
Seite 82 Systemintegration Proline Promass E 300 PROFINET mit Ethernet-APL stellt. Das fünfte Byte enthält eine zum Kompensationswert gehörende, genormte Status- information. Zugeordnete Kompensationswerte Die Auswahl erfolgt über: Experte → Sensor → Externe Kompensation Slot Sub Slot Kompensationswert Druck Temperatur Referenzdichte Eingelesener Wert für % S&W (Sediment und Wasser) Eingelesener Wert für % Water cut...
Seite 83 Proline Promass E 300 PROFINET mit Ethernet-APL Systemintegration Auswahl: Gerätefunktion Binärer Output Slot 210 Slot Sub Slot Gerätefunktion Zustand (Bedeutung) Verifikation starten. Ein Statuswechsel von 0 auf 1 star- tet die Heartbeat-Verifikation Reserviert Reserviert Reserviert Reserviert Reserviert Reserviert Reserviert Nur verfügbar mit Anwendungspaket Heartbeat Auswahl: Gerätefunktion Binärer Output Slot 211...
Seite 84 Systemintegration Proline Promass E 300 PROFINET mit Ethernet-APL Datenstruktur Ausgangsdaten Konzentration Byte 1 Steuervariable Flüssigkeitstyp Enum code Saccharose in Wasser Glukose in Wasser Fruktose in Wasser Invertzucker in Wasser MaissirupHFCS42 MaissirupHFCS55 MaissirupHFCS90 Stammwürze Ethanol in Wasser Methanol in Wasser Wasserstoffperoxid in Wasser Salzsäure...
Seite 85 Proline Promass E 300 PROFINET mit Ethernet-APL Systemintegration Status Kodierung (hex) Bedeutung UNCERTAIN - Mainte- 0x68...0x6B Es wurde eine Abnutzung am Messgerät erkannt. Eine nance demanded kurzfristige Wartung ist notwendig um zu gewährleis- ten das, das Messgerät weiterhin einsatzbereit bleibt.
Seite 86 Systemintegration Proline Promass E 300 PROFINET mit Ethernet-APL Systemredundanz S2 Für kontinuierlich betriebene Prozesse ist ein redundanter Aufbau mit zwei Automatisie- rungssystemen notwendig. Bei Ausfall eines Systems ist ein unterbruchsfreier Betrieb durch das zweite System gewährleistet. Das Messgerät unterstützt eine Systemredundanz S2 und kann gleichzeitig mit beiden Automatisierungssystemen kommunizieren.
Seite 87 Proline Promass E 300 PROFINET mit Ethernet-APL Inbetriebnahme Inbetriebnahme 10.1 Montage und Anschlusskontrolle Vor der Inbetriebnahme des Geräts: ‣ Sicherstellen, dass die Montage- und Anschlusskontrolle erfolgreich durchgeführt wurde. • Checkliste "Montagekontrolle" →  29 • Checkliste "Anschlusskontrolle" →  43 10.2...
Seite 88 Inbetriebnahme Proline Promass E 300 PROFINET mit Ethernet-APL 10.5 Messgerät konfigurieren • Das Menü Setup mit seinen geführten Wizards enthält alle Parameter, die für den Stan- dard-Messbetrieb benötigt werden. • Navigation zum Menü Setup X X X X X X X 20.50...
Seite 89 Proline Promass E 300 PROFINET mit Ethernet-APL Inbetriebnahme ‣ Impuls-/Frequenz-/Schaltausgang →  108 1 … n ‣ Relaisausgang 1 … n →  117 ‣ →  120 Anzeige ‣ Schleichmengenunterdrückung →  125 ‣ Überwachung teilgefülltes Rohr →  126 ‣...
Seite 90 Inbetriebnahme Proline Promass E 300 PROFINET mit Ethernet-APL Untermenü "APL-Port" Navigation Menü "Setup" → Kommunikation → APL-Port ‣ APL-Port →  90 IP-Adresse (7263) Subnet mask (7265) →  90 Default gateway (7264) →  90 MAC-Adresse (7262) →  90 Parameterübersicht mit Kurzbeschreibung...
Seite 91 Proline Promass E 300 PROFINET mit Ethernet-APL Inbetriebnahme Parameter Beschreibung Eingabe / Anzeige Werkseinstellung Default gateway Anzeige des Default-Gateways. 4 Oktett: 0 … 255 (im jeweili- 0.0.0.0 gen Oktett) MAC-Adresse Zeigt MAC-Adresse des Messgeräts. Eineindeutige 12-stellige Zei- Jedes Messgerät erhält eine chenfolge aus Zahlen und individuelle Adresse.
Seite 92 Inbetriebnahme Proline Promass E 300 PROFINET mit Ethernet-APL Normvolumenfluss-Einheit →  92 Normvolumeneinheit →  92 →  92 Dichteeinheit Normdichteeinheit →  92 Einheit Dichte 2 →  93 Temperatureinheit →  93 →  93 Druckeinheit Parameterübersicht mit Kurzbeschreibung...
Seite 93 Proline Promass E 300 PROFINET mit Ethernet-APL Inbetriebnahme Parameter Beschreibung Auswahl Werkseinstellung Einheit Dichte 2 Zweite Dichteeinheit wählen. Einheiten-Auswahlliste Abhängig vom Land: • kg/l • lb/ft³ Temperatureinheit Einheit für Temperatur wählen. Einheiten-Auswahlliste Abhängig vom Land: • °C Auswirkung • °F Die gewählte Einheit gilt für:...
Seite 94 Inbetriebnahme Proline Promass E 300 PROFINET mit Ethernet-APL 10.5.4 Messstoff auswählen und einstellen Das Untermenü Assistent Messstoff wählen enthält Parameter, die für die Auswahl und das Einstellen des Messstoffs konfiguriert werden müssen. Navigation Menü "Setup" → Messstoffwahl ‣ Messstoffwahl Messstoffart wählen →...
Seite 95 Proline Promass E 300 PROFINET mit Ethernet-APL Inbetriebnahme Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Eingabe / Werkseinstellung Anzeige Messstoffart wählen – Auswahl der Messstoffart: • Flüssigkeit Flüssigkeit "Gas" oder "Flüssigkeit". Option • Gas "Andere" in Ausnahmefällen • Andere wählen, um Eigenschaften des Messstoffs manuell einzuge- ben (z.B.
Seite 96 Inbetriebnahme Proline Promass E 300 PROFINET mit Ethernet-APL Parameter Voraussetzung Beschreibung Auswahl / Eingabe / Werkseinstellung Anzeige Druckwert In Parameter Druckkompen- Wert für Prozessdruck einge- Positive Gleitkomma- 1,01325 bar sation ist die Option Fester ben, der bei der Druckkorrek- zahl Wert ausgewählt. tur verwendet wird.
Seite 97 Proline Promass E 300 PROFINET mit Ethernet-APL Inbetriebnahme 10.5.5 Analog Inputs konfigurieren Das Untermenü Analog inputs führt den Anwender systematisch zu den einzelnen Unter- menü Analog input 1 … n. Von dort gelangt man zu den Parametern des jeweiligen Ana- log Inputs.
Seite 98 Inbetriebnahme Proline Promass E 300 PROFINET mit Ethernet-APL Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Anzeige / Eingabe Werkseinstellung Parent class 0 … 255 Endress+Hauser...
Seite 99 Proline Promass E 300 PROFINET mit Ethernet-APL Inbetriebnahme Parameter Beschreibung Anzeige / Eingabe Werkseinstellung Zuordnung Prozessgröße Prozessgröße wählen. • Massefluss Massefluss • Volumenfluss • Dichte • Temperatur • Trägerrohrtemperatur • Elektroniktemperatur • Schwingfrequenz 0 • Schwingfrequenz 1 • Schwingamplitude 0 • Schwingamplitude 1 •...
Seite 100 Inbetriebnahme Proline Promass E 300 PROFINET mit Ethernet-APL Parameter Beschreibung Anzeige / Eingabe Werkseinstellung • Temp.kompensierte dynami- sche Viskosität • Temp.kompensierte kinema- tische Visk. Dämpfung Zeitkonstante für die Eingangsdämpfung Positive Gleitkommazahl 1,0 s (PT1-Glied) eingeben. Die Dämpfung redu- ziert die Auswirkung von Messwertschwan- kungen auf das Ausgangssignal.
Seite 101 Proline Promass E 300 PROFINET mit Ethernet-APL Inbetriebnahme Parameter Beschreibung Anzeige / Auswahl / Eingabe Werkseinstellung I/O-Konfiguration übernehmen Parameterierung des frei konfigurierbaren • Nein Nein I/O-Moduls übernehmen. • Ja I/O-Nachrüstcode Code eingeben, um die I/O-Konfiguration zu Positive Ganzzahl ändern. Sichtbar in Abhängigkeit von Bestelloptionen oder Geräteeinstellungen 10.5.7...
Seite 102 Inbetriebnahme Proline Promass E 300 PROFINET mit Ethernet-APL Parameter Voraussetzung Beschreibung Anzeige / Auswahl / Werkseinstellung Eingabe Strombereich – Strombereich für Prozesswert- • 4...20 mA (4... Abhängig vom Land: ausgabe und oberen/unteren 20.5 mA) • 4...20 mA NE Ausfallsignalpegel wählen. • 4...20 mA NE (3.8...20.5 mA)
Seite 103 Proline Promass E 300 PROFINET mit Ethernet-APL Inbetriebnahme Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Auswahl / Anzeige / Eingabe Werkseinstellung Zuordnung Statuseingang Funktion für Statuseingang wählen. • Aus • Summenzähler rücksetzen 1 • Summenzähler rücksetzen 2 • Summenzähler rücksetzen 3 • Alle Summenzähler zurück- setzen •...
Seite 104 Inbetriebnahme Proline Promass E 300 PROFINET mit Ethernet-APL Fehlerverhalten Stromausgang →  107 Fehlerstrom →  107 Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Anzeige / Auswahl / Werkseinstellung Eingabe Klemmennummer – Zeigt die vom Stromausgangs- • Nicht belegt – modul belegten Klemmennum- • 26-27 (I/O 1) mern.
Seite 105 Proline Promass E 300 PROFINET mit Ethernet-APL Inbetriebnahme Parameter Voraussetzung Beschreibung Anzeige / Auswahl / Werkseinstellung Eingabe Prozessgröße Stromausgang – Prozessgröße für den Strom- • Aus Massefluss ausgang wählen. • Massefluss • Volumenfluss • Normvolumen- fluss • Dichte • Normdichte • Temperatur • Zielmessstoff Mas- sefluss •...
Seite 106 Inbetriebnahme Proline Promass E 300 PROFINET mit Ethernet-APL Parameter Voraussetzung Beschreibung Anzeige / Auswahl / Werkseinstellung Eingabe • Torsionssignala- symmetrie • Frequenzschwan- kung 0 • Schwingamplitude • Schwankung Schwingungs- dämpfung 0 • HBSI • Druck • Elektroniktempe- ratur • Sensorindex-Spu- lenasymmetrie • Testpunkt 0 •...
Seite 107 Proline Promass E 300 PROFINET mit Ethernet-APL Inbetriebnahme Parameter Voraussetzung Beschreibung Anzeige / Auswahl / Werkseinstellung Eingabe Fehlerverhalten Stromausgang In Parameter Zuordnung Ausgangsverhalten bei Geräte- • Min. Max. Stromausgang (→  105) ist alarm festlegen. • Max. eine Prozessgröße und in Para- • Letzter gültiger...
Seite 108 Inbetriebnahme Proline Promass E 300 PROFINET mit Ethernet-APL 10.5.10 Impuls-/Frequenz-/Schaltausgang konfigurieren Der Assistent Impuls-/Frequenz-/Schaltausgang führt den Anwender systematisch durch alle Parameter, die für die Konfiguration des gewählten Ausgangstyps eingestellt werden können. Navigation Menü "Setup" → Erweitertes Setup → Impuls-/Frequenz-/Schaltausgang ‣...
Seite 109 Proline Promass E 300 PROFINET mit Ethernet-APL Inbetriebnahme Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Anzeige / Werkseinstellung Eingabe Betriebsart – Ausgang als Impuls-, Frequenz • Impuls Impuls oder Schaltausgang festlegen. • Frequenz • Schalter Klemmennummer – Zeigt die vom PFS-Ausgangs- • Nicht belegt –...
Seite 110 Inbetriebnahme Proline Promass E 300 PROFINET mit Ethernet-APL Parameter Voraussetzung Beschreibung Auswahl / Anzeige / Werkseinstellung Eingabe Fehlerverhalten In Parameter Betriebsart Ausgangsverhalten bei Geräte- • Aktueller Wert Keine Impulse (→  108) ist die Option alarm festlegen. • Keine Impulse Impuls und in Parameter Zuordnung Impulsausgang (→...
Seite 111 Proline Promass E 300 PROFINET mit Ethernet-APL Inbetriebnahme Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Anzeige / Werkseinstellung Eingabe Betriebsart – Ausgang als Impuls-, Frequenz • Impuls Impuls oder Schaltausgang festlegen. • Frequenz • Schalter Klemmennummer – Zeigt die vom PFS-Ausgangs- • Nicht belegt –...
Seite 112 Inbetriebnahme Proline Promass E 300 PROFINET mit Ethernet-APL Parameter Voraussetzung Beschreibung Auswahl / Anzeige / Werkseinstellung Eingabe Zuordnung Frequenzausgang In Parameter Betriebsart Prozessgröße für Frequenzaus- • Aus (→  108) ist die Option Fre- gang wählen. • Massefluss quenz ausgewählt. • Volumenfluss • Normvolumen- fluss •...
Seite 113 Proline Promass E 300 PROFINET mit Ethernet-APL Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Anzeige / Werkseinstellung Eingabe • Schwankung Schwingungs- dämpfung 0 • Schwingfrequenz 0 • Frequenzschwan- kung 0 • Schwingamplitude • Signalasymmetrie • Torsionssignala- symmetrie • Elektroniktempe- ratur • Sensorindex-Spu- lenasymmetrie • Testpunkt 0 •...
Seite 114 Inbetriebnahme Proline Promass E 300 PROFINET mit Ethernet-APL Schaltausgang konfigurieren Navigation Menü "Setup" → Impuls-/Frequenz-/Schaltausgang ‣ Impuls-/Frequenz-/Schaltausgang 1 … n Betriebsart →  114 Klemmennummer →  114 Signalmodus →  114 Funktion Schaltausgang →  115 Zuordnung Diagnoseverhalten →  115 →...
Seite 115 Proline Promass E 300 PROFINET mit Ethernet-APL Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Anzeige / Werkseinstellung Eingabe Funktion Schaltausgang In Parameter Betriebsart ist Funktion für Schaltausgang • Aus die Option Schalter ausge- wählen. • An wählt. • Diagnoseverhalten • Grenzwert • Überwachung Durchflussrichtung •...
Seite 116 Inbetriebnahme Proline Promass E 300 PROFINET mit Ethernet-APL Parameter Voraussetzung Beschreibung Auswahl / Anzeige / Werkseinstellung Eingabe Zuordnung Grenzwert • In Parameter Betriebsart ist Prozessgröße für Grenzwert- • Massefluss Volumenfluss die Option Schalter ausge- funktion wählen. • Volumenfluss wählt. • Normvolumen- • In Parameter Funktion...
Seite 117 Proline Promass E 300 PROFINET mit Ethernet-APL Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Anzeige / Werkseinstellung Eingabe Zuordnung Überwachung Durch- • In Parameter Betriebsart ist Prozessgröße für Überwachung • Aus Massefluss flussrichtung die Option Schalter ausge- ihrer Durchflussrichtung wäh- • Volumenfluss wählt. len.
Seite 118 Inbetriebnahme Proline Promass E 300 PROFINET mit Ethernet-APL Navigation Menü "Setup" → Relaisausgang 1 … n ‣ Relaisausgang 1 … n Klemmennummer →  118 Funktion Relaisausgang →  118 →  118 Zuordnung Überwachung Durchfluss- richtung Zuordnung Grenzwert →  119 Zuordnung Diagnoseverhalten →...
Seite 119 Proline Promass E 300 PROFINET mit Ethernet-APL Inbetriebnahme Parameter Voraussetzung Beschreibung Anzeige / Auswahl / Werkseinstellung Eingabe Zuordnung Grenzwert In Parameter Funktion Relais- Prozessgröße für Grenzwert- • Massefluss Massefluss ausgang ist die Option Grenz- funktion wählen. • Volumenfluss wert ausgewählt. • Normvolumen- fluss •...
Seite 120 Inbetriebnahme Proline Promass E 300 PROFINET mit Ethernet-APL Parameter Voraussetzung Beschreibung Anzeige / Auswahl / Werkseinstellung Eingabe Zuordnung Status In Parameter Funktion Relais- Gerätestatus für Schaltausgang • Überwachung teil- Überwachung teilge- ausgang ist die Option Digi- wählen. gefülltes Rohr fülltes Rohr talausgang ausgewählt.
Seite 121 Proline Promass E 300 PROFINET mit Ethernet-APL Inbetriebnahme 5. Anzeigewert →  124 →  124 6. Anzeigewert 7. Anzeigewert →  124 8. Anzeigewert →  124 Endress+Hauser...
Seite 122 Inbetriebnahme Proline Promass E 300 PROFINET mit Ethernet-APL Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung Format Anzeige Eine Vor-Ort-Anzeige ist vor- Darstellung der Messwerte für • 1 Wert groß 1 Wert groß handen. Vor-Ort-Anzeige wählen. • 1 Bargraph + 1 Wert •...
Seite 123 Proline Promass E 300 PROFINET mit Ethernet-APL Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung 1. Anzeigewert Eine Vor-Ort-Anzeige ist vor- Messwert wählen, der auf der • Massefluss Massefluss handen. Vor-Ort-Anzeige dargestellt • Volumenfluss wird. • Normvolumen- fluss • Dichte • Normdichte •...
Seite 124 Inbetriebnahme Proline Promass E 300 PROFINET mit Ethernet-APL Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung • Schwankung Schwingungs- dämpfung 0 • Schwingfrequenz 0 • Frequenzschwan- kung 0 • Schwingamplitude • Signalasymmetrie • Torsionssignala- symmetrie • Elektroniktempe- ratur • Sensorindex-Spu- lenasymmetrie • Testpunkt 0 •...
Seite 125 Proline Promass E 300 PROFINET mit Ethernet-APL Inbetriebnahme 10.5.13 Schleichmenge konfigurieren Der Assistent Schleichmengenunterdrückung führt den Anwender systematisch durch alle Parameter, die für die Konfiguration der Schleichmengenunterdrückung eingestellt werden müssen. Navigation Menü "Setup" → Schleichmengenunterdrückung ‣ Schleichmengenunterdrückung →  125 Zuordnung Prozessgröße...
Seite 126 Inbetriebnahme Proline Promass E 300 PROFINET mit Ethernet-APL 10.5.14 Überwachung der Rohrfüllung konfigurieren Der Wizard Überwachung teilgefülltes Rohr führt den Anwender systematisch durch alle Parameter, die für die Konfiguration der Überwachung von der Rohrfüllung eingestellt werden müssen. Navigation Menü "Setup" → Überwachung teilgefülltes Rohr ‣...
Seite 127 Proline Promass E 300 PROFINET mit Ethernet-APL Inbetriebnahme 10.6 Erweiterte Einstellungen Das Untermenü Erweitertes Setup mit seinen Untermenüs enthält Parameter für spezifi- sche Einstellungen. Navigation zum Untermenü "Erweitertes Setup" X X X X X X X 20.50 0104-1 Hauptmenü Display language...
Seite 128 Inbetriebnahme Proline Promass E 300 PROFINET mit Ethernet-APL ‣ Anzeige →  138 ‣ WLAN-Einstellungen →  144 ‣ →  146 Viskosität ‣ Konzentration →  147 ‣ Petroleum →  147 ‣ Heartbeat Setup →  147 ‣...
Seite 129 Proline Promass E 300 PROFINET mit Ethernet-APL Inbetriebnahme Untermenü "Normvolumenfluss-Berechnung" Navigation Menü "Setup" → Erweitertes Setup → Berechnete Prozessgrößen → Normvolumenfluss- Berechnung ‣ Normvolumenfluss-Berechnung Referenzdichte wählen (1812) →  129 Eingelesene Normdichte (6198) →  129 Feste Normdichte (1814) →  129 →...
Seite 130 Inbetriebnahme Proline Promass E 300 PROFINET mit Ethernet-APL 10.6.3 Sensorabgleich durchführen Das Untermenü Sensorabgleich enthält Parameter, die die Funktionalität des Sensors betreffen. Navigation Menü "Setup" → Erweitertes Setup → Sensorabgleich ‣ Sensorabgleich Einbaurichtung →  130 ‣ Nullpunktverifizierung →  133 ‣...
Seite 131 Proline Promass E 300 PROFINET mit Ethernet-APL Inbetriebnahme 2. Im Parameter Sollwert Dichte 1 den Wert der Dichte eingeben und bestätigen.  Im Parameter Dichtejustierung ausführen stehen nun die folgenden Optionen zur Verfügung: Option Erfassung Dichte 1 Original wiederherstellen 3. Die Option Erfassung Dichte 1 auswählen und bestätigen.
Seite 132 Inbetriebnahme Proline Promass E 300 PROFINET mit Ethernet-APL Navigation Menü "Experte" → Sensor → Sensorabgleich → Dichtejustierung ‣ Dichtejustierung Art der Dichtejustierung →  132 Sollwert Dichte 1 →  132 →  132 Sollwert Dichte 2 Dichtejustierung ausführen →  132 Fortschritt →...
Seite 133 Proline Promass E 300 PROFINET mit Ethernet-APL Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Eingabe / Werkseinstellung Anzeige Korrekturfaktor Dichte – Zeigt den berechneten Korrek- Gleitkommazahl mit turfaktor für die Dichte. Vorzeichen Korrektur-Offset Dichte – Zeigt den berechneten Korrek- Gleitkommazahl mit tur-Offset für die Dichte.
Seite 134 Inbetriebnahme Proline Promass E 300 PROFINET mit Ethernet-APL Ursache →  134 Abbruch-Ursache →  134 →  134 Gemessener Nullpunkt Nullpunktstandardabweichung →  134 Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Auswahl / Anzeige Werkseinstellung Prozessbedingungen Folgende Prozessbedingungen sind erforder- • Rohre sind vollständig –...
Seite 135 Proline Promass E 300 PROFINET mit Ethernet-APL Inbetriebnahme Navigation Menü "Setup" → Erweitertes Setup → Sensorabgleich → Nullpunktjustierung ‣ Nullpunktjustierung Prozessbedingungen →  135 Fortschritt →  135 →  135 Status Ursache →  136 Abbruch-Ursache →  135 Ursache →...
Seite 136 Inbetriebnahme Proline Promass E 300 PROFINET mit Ethernet-APL Parameter Beschreibung Auswahl / Anzeige Werkseinstellung Ursache Zeigt die Diagnose und Behebungsmass- • Nullpunkt zu hoch. Durch- – nahme. fluss vermeiden. • Nullpunkt instabil. Durch- fluss vermeiden • Schwankungen hoch z.B. 2- Phasenmessstoff Zuverlässigkeit gemessener Null- Zeigt die Zuverlässigkeit des gemessenen...
Seite 137 Proline Promass E 300 PROFINET mit Ethernet-APL Inbetriebnahme Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Auswahl Werkseinstellung Zuordnung Prozessgröße 1 … n Prozessgröße für Summenzähler wählen. • Massefluss Massefluss • Volumenfluss • Normvolumenfluss • Zielmessstoff Massefluss • Trägermessstoff Masse- fluss • Zielmessstoff Volumenfluss •...
Seite 138 Inbetriebnahme Proline Promass E 300 PROFINET mit Ethernet-APL 10.6.5 Weitere Anzeigenkonfigurationen durchführen Im Untermenü Anzeige können alle Parameter rund um die Konfiguration der Vor-Ort- Anzeige eingestellt werden. Navigation Menü "Setup" → Erweitertes Setup → Anzeige ‣ Anzeige Format Anzeige →  140 1.
Seite 139 Proline Promass E 300 PROFINET mit Ethernet-APL Inbetriebnahme 7. Wert 0%-Bargraph →  143 →  143 7. Wert 100%-Bargraph 7. Nachkommastellen →  143 8. Anzeigewert →  143 8. Nachkommastellen →  143 Display language →  144 Intervall Anzeige →...
Seite 140 Inbetriebnahme Proline Promass E 300 PROFINET mit Ethernet-APL Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung Format Anzeige Eine Vor-Ort-Anzeige ist vor- Darstellung der Messwerte für • 1 Wert groß 1 Wert groß handen. Vor-Ort-Anzeige wählen. • 1 Bargraph + 1 Wert •...
Seite 141 Proline Promass E 300 PROFINET mit Ethernet-APL Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung 1. Anzeigewert Eine Vor-Ort-Anzeige ist vor- Messwert wählen, der auf der • Massefluss Massefluss handen. Vor-Ort-Anzeige dargestellt • Volumenfluss wird. • Normvolumen- fluss • Dichte • Normdichte •...
Seite 142 Inbetriebnahme Proline Promass E 300 PROFINET mit Ethernet-APL Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung • Schwankung Schwingungs- dämpfung 0 • Schwingfrequenz 0 • Frequenzschwan- kung 0 • Schwingamplitude • Signalasymmetrie • Torsionssignala- symmetrie • Elektroniktempe- ratur • Sensorindex-Spu- lenasymmetrie • Testpunkt 0 •...
Seite 143 Proline Promass E 300 PROFINET mit Ethernet-APL Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung 4. Nachkommastellen In Parameter 4. Anzeigewert Anzahl Nachkommastellen für • x x.xx ist ein Messwert festgelegt. Anzeigewert wählen. • x.x • x.xx • x.xxx • x.xxxx • x.xxxxx •...
Seite 144 Inbetriebnahme Proline Promass E 300 PROFINET mit Ethernet-APL Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung Display language Eine Vor-Ort-Anzeige ist vor- Sprache der Vor-Ort-Anzeige • English English (alternativ ist handen. einstellen. • Deutsch die bestellte Sprache • Français voreingestellt) • Español • Italiano •...
Seite 145 Proline Promass E 300 PROFINET mit Ethernet-APL Inbetriebnahme Navigation Menü "Setup" → Erweitertes Setup → WLAN-Einstellungen ‣ WLAN-Einstellungen WLAN →  145 WLAN-Modus →  145 →  145 SSID-Name Netzwerksicherheit →  146 Sicherheitsidentifizierung →  146 Benutzername →  146 WLAN-Passwort →...
Seite 146 Inbetriebnahme Proline Promass E 300 PROFINET mit Ethernet-APL Parameter Voraussetzung Beschreibung Auswahl / Eingabe / Werkseinstellung Anzeige Netzwerksicherheit – Sicherheitstyp des WLAN- • Ungesichert WPA2-PSK Netzwerks wählen. • WPA2-PSK • EAP-PEAP with MSCHAPv2 • EAP-PEAP MSCHAPv2 no ser- ver authentic. • EAP-TLS Sicherheitsidentifizierung –...
Seite 147 Proline Promass E 300 PROFINET mit Ethernet-APL Inbetriebnahme 10.6.8 Anwendungspaket Konzentrationsmessung Detaillierte Angaben zu den Parameterbeschreibungen des Anwendungspakets Kon- zentration: Sonderdokumentation zum Gerät →  302 Navigation Menü "Setup" → Erweitertes Setup → Konzentration 10.6.9 Anwendungspaket Petroleum Detaillierte Angaben zu den Parameterbeschreibungen des Anwendungspakets Petro- leum: Sonderdokumentation zum Gerät →...
Seite 148 Inbetriebnahme Proline Promass E 300 PROFINET mit Ethernet-APL Parameter Beschreibung Anzeige / Auswahl Werkseinstellung Konfigurationsdaten verwalten Aktion zum Verwalten der Gerätedaten im • Abbrechen Abbrechen HistoROM Backup wählen. • Sichern • Wiederherstellen • Vergleichen • Datensicherung löschen Sicherungsstatus Zeigt den aktuellen Status der Datensiche- •...
Seite 149 Proline Promass E 300 PROFINET mit Ethernet-APL Inbetriebnahme ‣ Freigabecode zurücksetzen →  149 Gerät zurücksetzen →  150 Parameter zum Definieren des Freigabecodes nutzen Führen Sie diesen Assistenten aus, um einen Freigabecode für die Instandhalter-Rolle zu definieren. Navigation Menü "Setup" → Erweitertes Setup → Administration → Freigabecode definieren ‣...
Seite 150 Inbetriebnahme Proline Promass E 300 PROFINET mit Ethernet-APL Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Anzeige / Eingabe Werkseinstellung Betriebszeit Zeigt, wie lange das Gerät bis zum jetzigen Tage (d), Stunden (h), Minuten – Zeitpunkt in Betrieb ist. (m) und Sekunden (s) Freigabecode zurücksetzen Freigabecode auf Werkseinstellung zurück-...
Seite 151 Proline Promass E 300 PROFINET mit Ethernet-APL Inbetriebnahme Eingangssignalpegel 1 … n →  153 →  152 Simulation Stromausgang 1 … n Wert Stromausgang →  152 Simulation Frequenzausgang 1 … n →  152 Wert Frequenzausgang 1 … n →...
Seite 152 Inbetriebnahme Proline Promass E 300 PROFINET mit Ethernet-APL Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung Zuordnung Simulation Prozessgröße – Prozessgröße für Simulation • Aus wählen, die dadurch aktiviert • Massefluss wird. • Volumenfluss • Normvolumen- fluss • Zielmessstoff Mas- sefluss •...
Seite 153 Proline Promass E 300 PROFINET mit Ethernet-APL Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung Wert Frequenzausgang 1 … n In Parameter Simulation Fre- Frequenzwert für Simulation 0,0 … 12 500,0 Hz 0,0 Hz quenzausgang 1 … n ist die eingeben. Option An ausgewählt.
Seite 154 Inbetriebnahme Proline Promass E 300 PROFINET mit Ethernet-APL 10.8.1 Schreibschutz via Freigabecode Der anwenderspezifische Freigabecode hat folgende Auswirkungen: • Via Vor-Ort-Bedienung sind die Parameter für die Messgerätkonfiguration schreibge- schützt und ihre Werte nicht mehr änderbar. • Via Webbrowser ist der Gerätezugriff geschützt und dadurch auch die Parameter für die Messgerätkonfiguration.
Seite 155 Danach kann der anwenderspezifische Freigabecode neu definiert werden. Via Webbrowser, FieldCare, DeviceCare (via Serviceschnittstelle CDI-RJ45), Feldbus Einen Resetcode können Sie nur von Ihrer lokalen Endress+Hauser Serviceorganisa- tion erhalten. Dieser muss extra für jedes Gerät berechnet werden. 1. Seriennummer des Geräts notieren.
Seite 156 Inbetriebnahme Proline Promass E 300 PROFINET mit Ethernet-APL A0029630 Verriegelungsschalter (WP) auf dem Hauptelektronikmodul in Position ON bringen: Hardwareschreibschutz aktiviert.  In Parameter Status Verriegelung wird die Option Hardware-verriegelt ange- zeigt →  157. Auf der Vor-Ort-Anzeige erscheint zusätzlich in der Kopfzeile der Betriebsanzeige und in der Navigieransicht vor den Parametern das -Sym-...
Seite 157 Proline Promass E 300 PROFINET mit Ethernet-APL Betrieb Betrieb 11.1 Status der Geräteverriegelung ablesen Anzeige aktiver Schreibschutz: Parameter Status Verriegelung Betrieb → Status Verriegelung Funktionsumfang von Parameter "Status Verriegelung" Optionen Beschreibung Keine Es gelten die Zugriffsrechte, die in Parameter Zugriffsrecht angezeigt werden →...
Seite 158 Betrieb Proline Promass E 300 PROFINET mit Ethernet-APL 11.4.1 Untermenü "Messgrößen" Das Untermenü Messgrößen enthält alle Parameter, um die aktuellen Messwerte zu jeder Prozessgröße anzuzeigen. Navigation Menü "Diagnose" → Messwerte → Messgrößen ‣ Messgrößen Massefluss →  160 Volumenfluss →  160 →...
Seite 159 Proline Promass E 300 PROFINET mit Ethernet-APL Betrieb GSV-Durchfluss →  163 →  164 Alternativer GSV-Durchfluss NSV-Durchfluss →  164 Alternativer NSV-Durchfluss →  164 Öl-CTL →  164 Öl-CPL →  164 Öl-CTPL →  165 Wasser-CTL →  165 Alternativer CTL →...
Seite 160 Betrieb Proline Promass E 300 PROFINET mit Ethernet-APL Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Anzeige Werkseinstellung Massefluss – Zeigt aktuell gemessenen Mas- Gleitkommazahl mit – sefluss an. Vorzeichen Abhängigkeit Die Einheit wird übernommen aus: Parameter Massefluss- einheit (→  92) Volumenfluss –...
Seite 161 Proline Promass E 300 PROFINET mit Ethernet-APL Betrieb Parameter Voraussetzung Beschreibung Anzeige Werkseinstellung Zielmessstoff Massefluss Bei folgenden Bedingungen: Zeigt aktuell gemessenen Mas- Gleitkommazahl mit – Bestellmerkmal "Anwendungs- sefluss des Zielmessstoffs an. Vorzeichen paket", Option ED "Konzentra- Abhängigkeit tion" Die Einheit wird übernommen ...
Seite 162 Betrieb Proline Promass E 300 PROFINET mit Ethernet-APL Parameter Voraussetzung Beschreibung Anzeige Werkseinstellung Trägermessstoff Volumenfluss Bei folgenden Bedingungen: Zeigt aktuell gemessenen Gleitkommazahl mit – • Bestellmerkmal "Anwen- Volumenfluss des Träger- Vorzeichen dungspaket", Option ED messstoffs. "Konzentration" Abhängigkeit • In Parameter Flüssigkeits- Die Einheit wird übernommen...
Seite 163 Proline Promass E 300 PROFINET mit Ethernet-APL Betrieb Parameter Voraussetzung Beschreibung Anzeige Werkseinstellung S&W-Volumenfluss Bei folgendem Bestellmerk- Anzeige des S&W-Volumenf- Gleitkommazahl mit – mal: lusses, welcher aus dem Vorzeichen • "Anwendungspaket", Option gemessenen Gesamtvolumen- EJ "Petroleum" fluss, abzüglich des Nettovolu- •...
Seite 164 Betrieb Proline Promass E 300 PROFINET mit Ethernet-APL Parameter Voraussetzung Beschreibung Anzeige Werkseinstellung Alternativer GSV-Durchfluss Bei folgendem Bestellmerk- Anzeige des gemessenen Gleitkommazahl mit – mal: Gesamtvolumenflusses, korri- Vorzeichen • "Anwendungspaket", Option giert auf die alternative Refe- EJ "Petroleum" renztemperatur und den •...
Seite 165 Proline Promass E 300 PROFINET mit Ethernet-APL Betrieb Parameter Voraussetzung Beschreibung Anzeige Werkseinstellung Öl-CTPL Bei folgendem Bestellmerk- Anzeige des kombinierten Kor- Positive Gleitkomma- – mal: rekturfaktors, welcher den Ein- zahl • "Anwendungspaket", Option fluss der Temperatur und des EJ "Petroleum"...
Seite 166 Betrieb Proline Promass E 300 PROFINET mit Ethernet-APL Parameter Voraussetzung Beschreibung Anzeige Werkseinstellung Ölnormdichte Bei folgendem Bestellmerk- Zeigt die Öldichte bei Norm- Gleitkommazahl mit – mal: temperatur. Vorzeichen • "Anwendungspaket", Option EJ "Petroleum" • In Parameter Petroleum- modus ist die Option Net oil &...
Seite 167 Proline Promass E 300 PROFINET mit Ethernet-APL Betrieb Parameter Voraussetzung Beschreibung Anzeige Werkseinstellung Ölvolumenfluss Bei folgendem Bestellmerk- Anzeige des aktuell berechne- Gleitkommazahl mit – mal: ten Volumenflusses des Öls. Vorzeichen • "Anwendungspaket", Option Abhängigkeit: EJ "Petroleum" • Basiert auf angezeigtem •...
Seite 168 Betrieb Proline Promass E 300 PROFINET mit Ethernet-APL Parameter Voraussetzung Beschreibung Anzeige Werkseinstellung Wassermassefluss Bei folgendem Bestellmerk- Anzeige des aktuell berechne- Gleitkommazahl mit – mal: ten Masseflusses des Wassers. Vorzeichen • "Anwendungspaket", Option Abhängigkeit: EJ "Petroleum" • Basiert auf angezeigtem •...
Seite 169 Proline Promass E 300 PROFINET mit Ethernet-APL Betrieb Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Auswahl / Anzeige Werkseinstellung Zuordnung Prozessgröße 1 … n Prozessgröße für Summenzähler wählen. • Massefluss Massefluss • Volumenfluss • Normvolumenfluss • Zielmessstoff Massefluss • Trägermessstoff Masse- fluss • Zielmessstoff Volumenfluss •...
Seite 170 Betrieb Proline Promass E 300 PROFINET mit Ethernet-APL Navigation Menü "Diagnose" → Messwerte → Eingangswerte → Stromeingang 1 … n ‣ Stromeingang 1 … n Messwerte 1 … n →  170 Gemessener Strom 1 … n →  170 Parameterübersicht mit Kurzbeschreibung...
Seite 171 Proline Promass E 300 PROFINET mit Ethernet-APL Betrieb ‣ Impuls-/Frequenz-/Schaltausgang →  171 1 … n ‣ Relaisausgang 1 … n →  172 Ausgangswerte Stromausgang Das Untermenü Wert Stromausgang enthält alle Parameter, um die aktuellen Messwerte zu jedem Stromausgang anzuzeigen.
Seite 172 Betrieb Proline Promass E 300 PROFINET mit Ethernet-APL Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Anzeige Ausgangsfrequenz In Parameter Betriebsart ist die Option Zeigt aktuell gemessenen Wert vom 0,0 … 12 500,0 Hz Frequenz ausgewählt. Frequenzausgang. Impulsausgang 1 … n In Parameter Betriebsart ist die Option...
Seite 173 Proline Promass E 300 PROFINET mit Ethernet-APL Betrieb Navigation Menü "Betrieb" → Summenzähler-Bedienung ‣ Summenzähler-Bedienung Steuerung Summenzähler 1 … n →  173 (11101–1 … n) Voreingestellter Wert 1 … n →  173 (11108–1 … n) →  173 Alle Summenzähler zurücksetzen...
Seite 174 Betrieb Proline Promass E 300 PROFINET mit Ethernet-APL 11.7 Messwerthistorie anzeigen Im Gerät muss das Anwendungspaket Extended HistoROM freigeschaltet sein (Bestellop- tion), damit das Untermenü Messwertspeicherung erscheint. Dieses enthält alle Parame- ter für die Messwerthistorie. Die Messwerthistorie ist auch verfügbar über: •...
Seite 175 Proline Promass E 300 PROFINET mit Ethernet-APL Betrieb Messwertspeicherungsstatus →  178 →  178 Gesamte Speicherdauer Endress+Hauser...
Seite 176 Betrieb Proline Promass E 300 PROFINET mit Ethernet-APL Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Eingabe / Werkseinstellung Anzeige Zuordnung 1. Kanal Anwendungspaket Extended Prozessgröße zum Speicherka- • Aus HistoROM ist verfügbar. nal zuordnen. • Massefluss • Volumenfluss • Normvolumen- fluss • Dichte •...
Seite 177 Proline Promass E 300 PROFINET mit Ethernet-APL Betrieb Parameter Voraussetzung Beschreibung Auswahl / Eingabe / Werkseinstellung Anzeige • Schwingfrequenz 0 • Frequenzschwan- kung 0 • Schwingampli- tude • Schwingamplitude • Signalasymmetrie • Torsionssignala- symmetrie • Elektroniktempe- ratur • Sensorindex-Spu- lenasymmetrie • Testpunkt 0 •...
Seite 178 Betrieb Proline Promass E 300 PROFINET mit Ethernet-APL Parameter Voraussetzung Beschreibung Auswahl / Eingabe / Werkseinstellung Anzeige Messwertspeicherungsstatus In Parameter Messwertspei- Zeigt den Messwertspeiche- • Ausgeführt Ausgeführt cherung ist die Option Nicht rungsstatus an. • Verzögerung aktiv überschreibend ausgewählt. • Aktiv • Angehalten...
Seite 179 Proline Promass E 300 PROFINET mit Ethernet-APL Betrieb 11.8.2 Untermenü "Messstoffindex" Navigation Menü "Experte" → Applikation → Messstoffindex ‣ Messstoffindex Index für inhomogenen Messstoff →  179 (6368) Unterdrückung inhomogenes feuchtes →  179 Gas (6375) Unterdrückung inhomogene Flüssigkeit →  179 (6374) Index für gebundene Blasen (6376)
Seite 180 Diagnose und Störungsbehebung Proline Promass E 300 PROFINET mit Ethernet-APL Diagnose und Störungsbehebung 12.1 Allgemeine Störungsbehebungen Zur Vor-Ort-Anzeige Fehler Mögliche Ursachen Behebung Vor-Ort-Anzeige dunkel und keine Versorgungsspannung stimmt nicht Richtige Versorgungsspannung Ausgangsignale mit der Angabe auf dem Typen- anlegen .
Seite 181 Proline Promass E 300 PROFINET mit Ethernet-APL Diagnose und Störungsbehebung Zu Ausgangssignalen Fehler Mögliche Ursachen Behebung Signalausgabe außerhalb des gülti- Hauptelektronikmodul ist defekt. Ersatzteil bestellen →  264. gen Bereichs Gerät zeigt auf Vor-Ort-Anzeige Parametrierfehler Parametrierung prüfen und korri- richtigen Wert an, aber Signalaus- gieren.
Seite 182 Diagnose und Störungsbehebung Proline Promass E 300 PROFINET mit Ethernet-APL Fehler Mögliche Ursachen Behebung Keine oder unvollständige Darstellung der • JavaScript ist nicht aktiviert 1. JavaScript aktivieren. Inhalte im Webbrowser. • JavaScript ist nicht aktivierbar 2. Als IP-Adresse http://XXX.XXX.X.X.XX/serv- let/basic.html eingeben.
Seite 183 Proline Promass E 300 PROFINET mit Ethernet-APL Diagnose und Störungsbehebung Farbe Bedeutung Rot/grün blinkend Gerät startet neu/Selbsttest. Blinking/ Grün Zyklischer Datenaustausch ist aktiv. Netzwerkstatus Grün blinkend Nach Anforderung über das Automatisierungssystem: Blinkfrequenz: 1 Hz (Blinking-Funktionalität: 500 ms an, 500 ms aus) Wenn kein "Name of Station"...
Seite 184 Diagnose und Störungsbehebung Proline Promass E 300 PROFINET mit Ethernet-APL 12.3 Diagnoseinformation auf Vor-Ort-Anzeige 12.3.1 Diagnosemeldung Störungen, die das Selbstüberwachungssystem des Messgeräts erkennt, werden als Diag- nosemeldung im Wechsel mit der Betriebsanzeige angezeigt. Betriebsanzeige im Störungsfall Diagnosemeldung X X X X X X X X X X X X X X 20.50...
Seite 185 Proline Promass E 300 PROFINET mit Ethernet-APL Diagnose und Störungsbehebung Diagnoseverhalten Symbol Bedeutung Alarm • Die Messung wird unterbrochen. • Signalausgänge und Summenzähler nehmen den definierten Alarmzustand an. • Eine Diagnosemeldung wird generiert. Warnung Die Messung wird fortgesetzt. Die Signalausgänge und Summenzähler werden nicht beein- flusst.
Seite 186 Diagnose und Störungsbehebung Proline Promass E 300 PROFINET mit Ethernet-APL 12.3.2 Behebungsmaßnahmen aufrufen X X X X X X X X X X X X X X 20.50 S801 Versorg.spannung Menu Diagnoseliste Diagnose 1 S801 Versorg.spannung Diagnose 2 Diagnose 3 Versorg.spannung...
Seite 187 Proline Promass E 300 PROFINET mit Ethernet-APL Diagnose und Störungsbehebung A0031056 Statusbereich mit Statussignal Diagnoseinformation Behebungsmaßnahmen mit Service-ID Zusätzlich lassen sich im Menü Diagnose aufgetretene Diagnoseereignisse anzeigen: • Via Parameter →  256 • Via Untermenü →  257 Statussignale Die Statussignale geben Auskunft über den Zustand und die Verlässlichkeit des Geräts,...
Seite 188 Diagnose und Störungsbehebung Proline Promass E 300 PROFINET mit Ethernet-APL Xxxxxx/…/…/ Gerätename: Xxxxxxx Massefluss: kg/h 12.34 Messtellenbezeichnung: Xxxxxxx Volumenfluss: 12.34 m /h ³ Status: Funktionskontrolle (C) Xxxxxx Diagnose 1: C485 Simu... Fehlerbehebungsmaßnahme: Simulation... Ausfall (F) Zugriffsrechte Bediensoftware: Instandhalter Betrieb Funktionskontrolle (C)
Seite 189 Proline Promass E 300 PROFINET mit Ethernet-APL Diagnose und Störungsbehebung 12.6 Diagnoseinformationen anpassen 12.6.1 Diagnoseverhalten anpassen Jeder Diagnoseinformation ist ab Werk ein bestimmtes Diagnoseverhalten zugeordnet. Diese Zuordnung kann der Anwender bei bestimmten Diagnoseinformationen im Unter- menü Diagnoseverhalten ändern. Experte → System → Diagnoseeinstellungen → Diagnoseverhalten Verfügbare Diagnoseverhalten...
Seite 190 Diagnose und Störungsbehebung Proline Promass E 300 PROFINET mit Ethernet-APL Unterstütze Statusinformationen Status Kodierung (hex) BAD - Maintenance alarm 0x24...0x27 BAD - Process related 0x28...0x2B BAD - Function check 0x3C...0x3F UNCERTAIN - Initial value 0x4C...0x4F UNCERTAIN - Maintenance demanded 0x68...0x6B UNCERTAIN - Process related 0x78...0x7B...
Seite 191 Proline Promass E 300 PROFINET mit Ethernet-APL Diagnose und Störungsbehebung 12.7.1 Diagnose zum Sensor Diagnoseinformation Behebungsmaßnahmen Kurztext 002 Sensor unbekannt 1. Prüfen, ob der korrekte Sensor montiert ist 2. Prüfen, ob der 2-D-Matrixcode auf dem Sensor unbeschädigt ist Messgrößenstatus Quality...
Seite 192 Diagnose und Störungsbehebung Proline Promass E 300 PROFINET mit Ethernet-APL Diagnoseinformation Behebungsmaßnahmen Kurztext 022 Temperatursensor defekt 1. Wenn vorhanden: Verbindungskabel zwischen Sensor und Messum- former prüfen Messgrößenstatus 2. Sensorelektronikmodul (ISEM) prüfen oder ersetzen 3. Sensor ersetzen Quality Good Quality substatus Coding (hex) 0x80 …...
Seite 193 Proline Promass E 300 PROFINET mit Ethernet-APL Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Kurztext 046 Sensorlimit überschritten 1. Prozessbedingungen prüfen 2. Sensor prüfen Messgrößenstatus [ab Werk] Quality Good Quality substatus Coding (hex) 0x80 … 0x83 Statussignal Diagnoseverhalten Warning Beeinflusste Messgrößen • Schwingamplitude 1 •...
Seite 194 Diagnose und Störungsbehebung Proline Promass E 300 PROFINET mit Ethernet-APL Diagnoseinformation Behebungsmaßnahmen Kurztext 062 Sensorverbindung fehlerhaft 1. Wenn vorhanden: Verbindungskabel zwischen Sensor und Messum- former prüfen Messgrößenstatus 2. Sensorelektronikmodul (ISEM) prüfen oder ersetzen 3. Sensor ersetzen Quality Good Quality substatus Coding (hex) 0x80 …...
Seite 195 Proline Promass E 300 PROFINET mit Ethernet-APL Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Kurztext 063 Erregerstrom fehlerhaft 1. Wenn vorhanden: Verbindungskabel zwischen Sensor und Messum- former prüfen Messgrößenstatus 2. Sensorelektronikmodul (ISEM) prüfen oder ersetzen 3. Sensor ersetzen Quality Good Quality substatus Coding (hex) 0x80 …...
Seite 196 Diagnose und Störungsbehebung Proline Promass E 300 PROFINET mit Ethernet-APL Diagnoseinformation Behebungsmaßnahmen Kurztext 082 Datenspeicher inkonsistent Moduleverbindungen prüfen Messgrößenstatus Quality Good Quality substatus Coding (hex) 0x80 … 0x83 Statussignal Diagnoseverhalten Alarm Beeinflusste Messgrößen • Schwingamplitude 1 • Sensorelektroniktemperatur (ISEM) • Normdichte •...
Seite 197 Proline Promass E 300 PROFINET mit Ethernet-APL Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Kurztext 083 Speicherinhalt inkonsistent 1. Gerät neu starten 2. S-DAT Daten wiederherstellen Messgrößenstatus 3. S-DAT ersetzen Quality Good Quality substatus Coding (hex) 0x80 … 0x83 Statussignal Diagnoseverhalten Alarm Beeinflusste Messgrößen...
Seite 198 Diagnose und Störungsbehebung Proline Promass E 300 PROFINET mit Ethernet-APL Diagnoseinformation Behebungsmaßnahmen Kurztext 119 Sensorinitialisierung aktiv Sensorinitialisierung aktiv, bitte warten Messgrößenstatus Quality Good Quality substatus Coding (hex) 0x80 … 0x83 Statussignal Diagnoseverhalten Warning Beeinflusste Messgrößen • Schwingamplitude 1 • Sensorelektroniktemperatur (ISEM) •...
Seite 199 Proline Promass E 300 PROFINET mit Ethernet-APL Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Kurztext 140 Sensorsignal asymmetrisch 1. Wenn vorhanden: Verbindungskabel zwischen Sensor und Messum- former prüfen Messgrößenstatus [ab Werk] 2. Sensorelektronikmodul (ISEM) prüfen oder ersetzen 3. Sensor ersetzen Quality Good...
Seite 200 Diagnose und Störungsbehebung Proline Promass E 300 PROFINET mit Ethernet-APL Diagnoseinformation Behebungsmaßnahmen Kurztext 141 Nullpunktjustierung fehlgeschlagen 1. Prozessbedingungen prüfen 2. Inbetriebnahme wiederholen Messgrößenstatus 3. Sensor prüfen Quality Good Quality substatus Coding (hex) 0x80 … 0x83 Statussignal Diagnoseverhalten Alarm Beeinflusste Messgrößen •...
Seite 201 Proline Promass E 300 PROFINET mit Ethernet-APL Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Kurztext 142 Sensorindex-Spulenasymmetrie zu gross Sensor prüfen Messgrößenstatus [ab Werk] Quality Good Quality substatus Coding (hex) 0x80 … 0x83 Statussignal Diagnoseverhalten Warning Beeinflusste Messgrößen • Schwingamplitude 1 • Sensorelektroniktemperatur (ISEM) •...
Seite 202 Diagnose und Störungsbehebung Proline Promass E 300 PROFINET mit Ethernet-APL Diagnoseinformation Behebungsmaßnahmen Kurztext 144 Messabweichung zu hoch 1. Prozessbedingungen prüfen 2. Sensor prüfen oder tauschen Messgrößenstatus [ab Werk] Quality Good Quality substatus Coding (hex) 0x80 … 0x83 Statussignal Diagnoseverhalten Alarm Beeinflusste Messgrößen...
Seite 203 Proline Promass E 300 PROFINET mit Ethernet-APL Diagnose und Störungsbehebung 12.7.2 Diagnose zur Elektronik Diagnoseinformation Behebungsmaßnahmen Kurztext 201 Elektronik fehlerhaft 1. Gerät neu starten 2. Elektronik ersetzen Messgrößenstatus Quality Good Quality substatus Coding (hex) 0x80 … 0x83 Statussignal Diagnoseverhalten Alarm Beeinflusste Messgrößen...
Seite 204 Diagnose und Störungsbehebung Proline Promass E 300 PROFINET mit Ethernet-APL Diagnoseinformation Behebungsmaßnahmen Kurztext 242 Firmware inkompatibel 1. Firmwareversion prüfen 2. Elektronikmodul flashen oder ersetzen Messgrößenstatus Quality Good Quality substatus Coding (hex) 0x80 … 0x83 Statussignal Diagnoseverhalten Alarm Beeinflusste Messgrößen • Schwingamplitude 1 •...
Seite 205 Proline Promass E 300 PROFINET mit Ethernet-APL Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Kurztext 252 Modul inkompatibel 1. Elektronikmodule prüfen 2. Prüfen, ob korrekte Module verfügbar sind (z.B. NEx, Ex) Messgrößenstatus 3. Elektronikmodule ersetzen Quality Good Quality substatus Coding (hex) 0x80 … 0x83...
Seite 206 Diagnose und Störungsbehebung Proline Promass E 300 PROFINET mit Ethernet-APL Diagnoseinformation Behebungsmaßnahmen Kurztext 262 Modulverbindung unterbrochen 1. Verbindungskabel zwischen Sensorelektronikmodul (ISEM) und Hauptelektronik prüfen oder ersetzen Messgrößenstatus 2. ISEM oder Hauptelektronik prüfen oder ersetzen Quality Good Quality substatus Coding (hex) 0x80 …...
Seite 207 Proline Promass E 300 PROFINET mit Ethernet-APL Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Kurztext 270 Hauptelektronik defekt 1. Gerät neu starten 2. Hauptelektronikmodul ersetzen Messgrößenstatus Quality Good Quality substatus Coding (hex) 0x80 … 0x83 Statussignal Diagnoseverhalten Alarm Beeinflusste Messgrößen • Schwingamplitude 1 •...
Seite 208 Diagnose und Störungsbehebung Proline Promass E 300 PROFINET mit Ethernet-APL Diagnoseinformation Behebungsmaßnahmen Kurztext 271 Hauptelektronik fehlerhaft 1. Gerät neu starten 2. Hauptelektronikmodul ersetzen Messgrößenstatus Quality Good Quality substatus Coding (hex) 0x80 … 0x83 Statussignal Diagnoseverhalten Alarm Beeinflusste Messgrößen • Schwingamplitude 1 •...
Seite 209 Proline Promass E 300 PROFINET mit Ethernet-APL Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Kurztext 272 Hauptelektronik fehlerhaft Gerät neu starten Messgrößenstatus Quality Good Quality substatus Coding (hex) 0x80 … 0x83 Statussignal Diagnoseverhalten Alarm Beeinflusste Messgrößen • Schwingamplitude 1 • Sensorelektroniktemperatur (ISEM) •...
Seite 210 Diagnose und Störungsbehebung Proline Promass E 300 PROFINET mit Ethernet-APL Diagnoseinformation Behebungsmaßnahmen Kurztext 273 Hauptelektronik defekt 1. Anzeige-Notbetrieb beachten 2. Hauptelektronik ersetzen Messgrößenstatus Quality Good Quality substatus Coding (hex) 0x80 … 0x83 Statussignal Diagnoseverhalten Alarm Beeinflusste Messgrößen • Schwingamplitude 1 •...
Seite 211 Proline Promass E 300 PROFINET mit Ethernet-APL Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Kurztext 275 I/O-Modul defekt I/O-Modul tauschen Messgrößenstatus Quality Good Quality substatus Coding (hex) 0x80 … 0x83 Statussignal Diagnoseverhalten Alarm Beeinflusste Messgrößen • Schwingamplitude 1 • Sensorelektroniktemperatur (ISEM) • Normdichte •...
Seite 212 Diagnose und Störungsbehebung Proline Promass E 300 PROFINET mit Ethernet-APL Diagnoseinformation Behebungsmaßnahmen Kurztext 276 I/O-Modul fehlerhaft 1. Gerät neu starten 2. I/O-Modul tauschen Messgrößenstatus Quality Good Quality substatus Coding (hex) 0x80 … 0x83 Statussignal Diagnoseverhalten Alarm Beeinflusste Messgrößen • Schwingamplitude 1 •...
Seite 213 Proline Promass E 300 PROFINET mit Ethernet-APL Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Kurztext 283 Speicherinhalt inkonsistent Gerät neu starten Messgrößenstatus Quality Good Quality substatus Coding (hex) 0x80 … 0x83 Statussignal Diagnoseverhalten Alarm Beeinflusste Messgrößen • Schwingamplitude 1 • Sensorelektroniktemperatur (ISEM) •...
Seite 214 Diagnose und Störungsbehebung Proline Promass E 300 PROFINET mit Ethernet-APL Diagnoseinformation Behebungsmaßnahmen Kurztext 302 Geräteverifizierung aktiv Geräteverifizierung aktiv, bitte warten Messgrößenstatus [ab Werk] Quality Good Quality substatus Function check Coding (hex) 0xBC … 0xBF Statussignal Diagnoseverhalten Warning Beeinflusste Messgrößen • Schwingamplitude 1 •...
Seite 215 Proline Promass E 300 PROFINET mit Ethernet-APL Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Kurztext 304 Geräteverifizierung nicht bestanden 1. Verifizierungsbericht prüfen 2. Inbetriebnahme wiederholen Messgrößenstatus [ab Werk] 3. Sensor prüfen Quality Good Quality substatus Coding (hex) 0x80 … 0x83 Statussignal Diagnoseverhalten Alarm Beeinflusste Messgrößen...
Seite 216 Diagnose und Störungsbehebung Proline Promass E 300 PROFINET mit Ethernet-APL Diagnoseinformation Behebungsmaßnahmen Kurztext 311 Sensorelektronik (ISEM) fehlerhaft Wartungsbedarf! Gerät nicht zurücksetzen Messgrößenstatus Quality Good Quality substatus Coding (hex) 0x80 … 0x83 Statussignal Diagnoseverhalten Warning Beeinflusste Messgrößen • Schwingamplitude 1 • Sensorelektroniktemperatur (ISEM) •...
Seite 217 Proline Promass E 300 PROFINET mit Ethernet-APL Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Kurztext 330 Flash-Datei ungültig 1. Gerätefirmware updaten 2. Gerät neu starten Messgrößenstatus Quality Good Quality substatus Coding (hex) 0x80 … 0x83 Statussignal Diagnoseverhalten Warning Beeinflusste Messgrößen • Schwingamplitude 1 •...
Seite 218 Diagnose und Störungsbehebung Proline Promass E 300 PROFINET mit Ethernet-APL Diagnoseinformation Behebungsmaßnahmen Kurztext 331 Firmware-Update fehlgeschlagen 1. Gerätefirmware updaten 2. Gerät neu starten Messgrößenstatus Quality Good Quality substatus Coding (hex) 0x80 … 0x83 Statussignal Diagnoseverhalten Warning Beeinflusste Messgrößen • Schwingamplitude 1 •...
Seite 219 Proline Promass E 300 PROFINET mit Ethernet-APL Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Kurztext 332 Schreiben in HistoROM Backup fehlg. 1. Nutzerschnittstellenleiterplatte ersetzen 2. Ex d/XP: Messumformer ersetzen Messgrößenstatus Quality Good Quality substatus Coding (hex) 0x80 … 0x83 Statussignal Diagnoseverhalten Alarm Beeinflusste Messgrößen...
Seite 220 Diagnose und Störungsbehebung Proline Promass E 300 PROFINET mit Ethernet-APL Diagnoseinformation Behebungsmaßnahmen Kurztext 361 I/O-Modul 1 … n fehlerhaft 1. Gerät neu starten 2. Elektronikmodule prüfen Messgrößenstatus 3. I/O-Modul oder Hauptelektronik tauschen Quality Good Quality substatus Coding (hex) 0x80 … 0x83...
Seite 221 Proline Promass E 300 PROFINET mit Ethernet-APL Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Kurztext 369 Matrixcodescanner defekt Matrixcodescanner ersetzen Messgrößenstatus Quality Good Quality substatus Coding (hex) 0x80 … 0x83 Statussignal Diagnoseverhalten Alarm Beeinflusste Messgrößen • Schwingamplitude 1 • Sensorelektroniktemperatur (ISEM) • Normdichte •...
Seite 222 Diagnose und Störungsbehebung Proline Promass E 300 PROFINET mit Ethernet-APL Diagnoseinformation Behebungsmaßnahmen Kurztext 371 Temperatursensor defekt Service kontaktieren Messgrößenstatus Quality Good Quality substatus Coding (hex) 0x80 … 0x83 Statussignal Diagnoseverhalten Warning Beeinflusste Messgrößen • Schwingamplitude 1 • Sensorelektroniktemperatur (ISEM) • Normdichte •...
Seite 223 Proline Promass E 300 PROFINET mit Ethernet-APL Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Kurztext 372 Sensorelektronik (ISEM) fehlerhaft 1. Gerät neu starten 2. Prüfen, ob Fehler erneut auftritt Messgrößenstatus 3. Sensorelektronikmodul (ISEM) ersetzen Quality Good Quality substatus Coding (hex) 0x80 … 0x83...
Seite 224 Diagnose und Störungsbehebung Proline Promass E 300 PROFINET mit Ethernet-APL Diagnoseinformation Behebungsmaßnahmen Kurztext 373 Sensorelektronik (ISEM) fehlerhaft Daten übertragen oder Gerät rücksetzen Messgrößenstatus Quality Good Quality substatus Coding (hex) 0x80 … 0x83 Statussignal Diagnoseverhalten Alarm Beeinflusste Messgrößen • Schwingamplitude 1 •...
Seite 225 Proline Promass E 300 PROFINET mit Ethernet-APL Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Kurztext 374 Sensorelektronik (ISEM) fehlerhaft 1. Gerät neu starten 2. Prüfen, ob Fehler erneut auftritt Messgrößenstatus [ab Werk] 3. Sensorelektronikmodul (ISEM) ersetzen Quality Good Quality substatus Coding (hex) 0x80 …...
Seite 226 Diagnose und Störungsbehebung Proline Promass E 300 PROFINET mit Ethernet-APL Diagnoseinformation Behebungsmaßnahmen Kurztext 375 I/O 1 … n-Kommunikation fehlgeschlagen 1. Gerät neu starten 2. Prüfen, ob Fehler erneut auftritt Messgrößenstatus 3. Modulträger inklusive Elektronikmodulen ersetzen Quality Good Quality substatus Coding (hex) 0x80 …...
Seite 227 Proline Promass E 300 PROFINET mit Ethernet-APL Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Kurztext 378 Versorgungsspannung ISEM fehlerhaft zwischen Sensor und Messumformer prüfen 1. Wenn vorhanden:Verbindungskabel Messgrößenstatus 2. Hauptelektronikmodul ersetzen 3. Sensorelektronikmodul (ISEM) ersetzen Quality Good Quality substatus Coding (hex) 0x80 … 0x83...
Seite 228 Diagnose und Störungsbehebung Proline Promass E 300 PROFINET mit Ethernet-APL Diagnoseinformation Behebungsmaßnahmen Kurztext 382 Datenspeicher 1. T-DAT einstecken 2. T-DAT ersetzen Messgrößenstatus Quality Good Quality substatus Coding (hex) 0x80 … 0x83 Statussignal Diagnoseverhalten Alarm Beeinflusste Messgrößen • Schwingamplitude 1 • Sensorelektroniktemperatur (ISEM) •...
Seite 229 Proline Promass E 300 PROFINET mit Ethernet-APL Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Kurztext 383 Speicherinhalt Gerät rücksetzen Messgrößenstatus Quality Good Quality substatus Coding (hex) 0x80 … 0x83 Statussignal Diagnoseverhalten Alarm Beeinflusste Messgrößen • Schwingamplitude 1 • Sensorelektroniktemperatur (ISEM) • Normdichte •...
Seite 230 Diagnose und Störungsbehebung Proline Promass E 300 PROFINET mit Ethernet-APL Diagnoseinformation Behebungsmaßnahmen Kurztext 387 HistoROM-Daten fehlerhaft Service kontaktieren Messgrößenstatus Quality Good Quality substatus Coding (hex) 0x80 … 0x83 Statussignal Diagnoseverhalten Alarm Beeinflusste Messgrößen • Schwingamplitude 1 • Sensorelektroniktemperatur (ISEM) • Normdichte •...
Seite 231 Proline Promass E 300 PROFINET mit Ethernet-APL Diagnose und Störungsbehebung 12.7.3 Diagnose zur Konfiguration Diagnoseinformation Behebungsmaßnahmen Kurztext 410 Datenübertragung fehlgeschlagen 1. Datenübertrag. wiederholen 2. Verbindung prüfen Messgrößenstatus Quality Good Quality substatus Coding (hex) 0x80 … 0x83 Statussignal Diagnoseverhalten Alarm Beeinflusste Messgrößen •...
Seite 232 Diagnose und Störungsbehebung Proline Promass E 300 PROFINET mit Ethernet-APL Diagnoseinformation Behebungsmaßnahmen Kurztext 412 Download verarbeiten Download aktiv, bitte warten Messgrößenstatus Quality Good Quality substatus Coding (hex) 0x80 … 0x83 Statussignal Diagnoseverhalten Warning Beeinflusste Messgrößen • Schwingamplitude 1 • Sensorelektroniktemperatur (ISEM) •...
Seite 233 Proline Promass E 300 PROFINET mit Ethernet-APL Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Kurztext 437 Konfiguration inkompatibel 1. Firmware aktualisieren 2. Werksreset durchführen Messgrößenstatus Quality Good Quality substatus Coding (hex) 0x80 … 0x83 Statussignal Diagnoseverhalten Alarm Beeinflusste Messgrößen • Schwingamplitude 1 •...
Seite 234 Diagnose und Störungsbehebung Proline Promass E 300 PROFINET mit Ethernet-APL Diagnoseinformation Behebungsmaßnahmen Kurztext 438 Datensatz unterschiedlich 1. Datensatzdatei prüfen 2. Geräteparametrierung prüfen Messgrößenstatus 3. Download der neuen Geräteparametrierung durchführen Quality Good Quality substatus Coding (hex) 0x80 … 0x83 Statussignal Diagnoseverhalten Warning Beeinflusste Messgrößen...
Seite 235 Proline Promass E 300 PROFINET mit Ethernet-APL Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Kurztext 442 Frequenzausgang 1 gesättigt 1. Einstellungen des Frequenzausgangs prüfen 2. Prozess prüfen Messgrößenstatus Quality Good Quality substatus Coding (hex) 0x80 … 0x83 Statussignal Diagnoseverhalten Warning Beeinflusste Messgrößen –...
Seite 236 Diagnose und Störungsbehebung Proline Promass E 300 PROFINET mit Ethernet-APL Diagnoseinformation Behebungsmaßnahmen Kurztext 453 Messwertunterdrückung aktiv Messwertunterdrückung ausschalten Messgrößenstatus Quality Good Quality substatus Coding (hex) 0x80 … 0x83 Statussignal Diagnoseverhalten Warning Beeinflusste Messgrößen • Schwingamplitude 1 • GSV-Durchfluss • Alternative Normdichte •...
Seite 237 Proline Promass E 300 PROFINET mit Ethernet-APL Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Kurztext 484 Simulation Fehlermodus aktiv Simulation ausschalten Messgrößenstatus Quality Good Quality substatus Coding (hex) 0x80 … 0x83 Statussignal Diagnoseverhalten Alarm Beeinflusste Messgrößen • Schwingamplitude 1 • GSV-Durchfluss • Alternative Normdichte •...
Seite 238 Diagnose und Störungsbehebung Proline Promass E 300 PROFINET mit Ethernet-APL Diagnoseinformation Behebungsmaßnahmen Kurztext 485 Simulation Prozessgröße aktiv Simulation ausschalten Messgrößenstatus Quality Good Quality substatus Coding (hex) 0x80 … 0x83 Statussignal Diagnoseverhalten Warning Beeinflusste Messgrößen • Schwingamplitude 1 • GSV-Durchfluss • Alternative Normdichte •...
Seite 239 Proline Promass E 300 PROFINET mit Ethernet-APL Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Kurztext 491 Simulation Stromausgang 1 … n aktiv Simulation ausschalten Messgrößenstatus Quality Good Quality substatus Coding (hex) 0x80 … 0x83 Statussignal Diagnoseverhalten Warning Beeinflusste Messgrößen – Diagnoseinformation Behebungsmaßnahmen Kurztext 492 Simulation Frequenzausgang 1 …...
Seite 240 Diagnose und Störungsbehebung Proline Promass E 300 PROFINET mit Ethernet-APL Diagnoseinformation Behebungsmaßnahmen Kurztext 494 Simulation Schaltausgang 1 … n aktiv Simulation Schaltausgang ausschalten Messgrößenstatus Quality Good Quality substatus Coding (hex) 0x80 … 0x83 Statussignal Diagnoseverhalten Warning Beeinflusste Messgrößen – Diagnoseinformation Behebungsmaßnahmen...
Seite 241 Proline Promass E 300 PROFINET mit Ethernet-APL Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Kurztext 520 I/O 1 … n-Hardwarekonfiguration ungültig 1. I/O-Hardwarekonfiguration prüfen 2. Falsches I/O-Modul ersetzen Messgrößenstatus 3. Modul vom Doppelimpulsausgang auf korrekten Slot stecken Quality Good Quality substatus Coding (hex) 0x80 …...
Seite 242 Diagnose und Störungsbehebung Proline Promass E 300 PROFINET mit Ethernet-APL Diagnoseinformation Behebungsmaßnahmen Kurztext 537 Konfiguration 1. IP-Adressen im Netzwerk prüfen 2. IP-Adresse ändern Messgrößenstatus Quality Good Quality substatus Coding (hex) 0x80 … 0x83 Statussignal Diagnoseverhalten Warning Beeinflusste Messgrößen – Diagnoseinformation Behebungsmaßnahmen...
Seite 243 Proline Promass E 300 PROFINET mit Ethernet-APL Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Kurztext 830 Umgebungstemperatur zu hoch Umgebungstemp. rund um Sensorgehäuse reduzieren Messgrößenstatus [ab Werk] Quality Good Quality substatus Coding (hex) 0x80 … 0x83 Statussignal Diagnoseverhalten Warning Beeinflusste Messgrößen • Schwingamplitude 1 •...
Seite 244 Diagnose und Störungsbehebung Proline Promass E 300 PROFINET mit Ethernet-APL Diagnoseinformation Behebungsmaßnahmen Kurztext 831 Umgebungstemperatur zu niedrig Umgebungstemp. rund um Sensorgehäuse erhöhen Messgrößenstatus [ab Werk] Quality Good Quality substatus Coding (hex) 0x80 … 0x83 Statussignal Diagnoseverhalten Warning Beeinflusste Messgrößen • Schwingamplitude 1 •...
Seite 245 Proline Promass E 300 PROFINET mit Ethernet-APL Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Kurztext 832 Elektroniktemperatur zu hoch Umgebungstemperatur reduzieren Messgrößenstatus [ab Werk] Quality Good Quality substatus Coding (hex) 0x80 … 0x83 Statussignal Diagnoseverhalten Warning Beeinflusste Messgrößen • Schwingamplitude 1 • Sensorelektroniktemperatur (ISEM) •...
Seite 246 Diagnose und Störungsbehebung Proline Promass E 300 PROFINET mit Ethernet-APL Diagnoseinformation Behebungsmaßnahmen Kurztext 833 Elektroniktemperatur zu niedrig Umgebungstemperatur erhöhen Messgrößenstatus [ab Werk] Quality Good Quality substatus Coding (hex) 0x80 … 0x83 Statussignal Diagnoseverhalten Warning Beeinflusste Messgrößen • Schwingamplitude 1 • Sensorelektroniktemperatur (ISEM) •...
Seite 247 Proline Promass E 300 PROFINET mit Ethernet-APL Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Kurztext 834 Prozesstemperatur zu hoch Prozesstemperatur reduzieren Messgrößenstatus [ab Werk] Quality Good Quality substatus Coding (hex) 0x80 … 0x83 Statussignal Diagnoseverhalten Warning Beeinflusste Messgrößen • Schwingamplitude 1 • GSV-Durchfluss •...
Seite 248 Diagnose und Störungsbehebung Proline Promass E 300 PROFINET mit Ethernet-APL Diagnoseinformation Behebungsmaßnahmen Kurztext 835 Prozesstemperatur zu niedrig Prozesstemperatur erhöhen Messgrößenstatus [ab Werk] Quality Good Quality substatus Coding (hex) 0x80 … 0x83 Statussignal Diagnoseverhalten Warning Beeinflusste Messgrößen • Schwingamplitude 1 • GSV-Durchfluss •...
Seite 249 Proline Promass E 300 PROFINET mit Ethernet-APL Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Kurztext 842 Prozesswert unterschritten 1. Prozesswert reduzieren 2. Applikation prüfen Messgrößenstatus [ab Werk] 3. Sensor prüfen Quality Good Quality substatus Coding (hex) 0x80 … 0x83 Statussignal Diagnoseverhalten Warning Beeinflusste Messgrößen...
Seite 250 Diagnose und Störungsbehebung Proline Promass E 300 PROFINET mit Ethernet-APL Diagnoseinformation Behebungsmaßnahmen Kurztext 862 Messrohr nur z.T. gefüllt 1. Prozess auf Gas prüfen 2. Überwachungsgrenzen prüfen Messgrößenstatus [ab Werk] Quality Good Quality substatus Coding (hex) 0x80 … 0x83 Statussignal Diagnoseverhalten Warning Beeinflusste Messgrößen...
Seite 251 Proline Promass E 300 PROFINET mit Ethernet-APL Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Kurztext 910 Messrohr schwingt nicht 1. Wenn vorhanden: Verbindungskabel zwischen Sensor und Messum- former prüfen Messgrößenstatus 2. Sensorelektronikmodul (ISEM) prüfen oder ersetzen 3. Sensor prüfen Quality Good Quality substatus Coding (hex) 0x80 …...
Seite 252 Diagnose und Störungsbehebung Proline Promass E 300 PROFINET mit Ethernet-APL Diagnoseinformation Behebungsmaßnahmen Kurztext 913 Messstoff ungeeignet 1. Prozessbedingungen prüfen 2. Elektronikmodule oder Sensor prüfen Messgrößenstatus [ab Werk] Quality Good Quality substatus Coding (hex) 0x80 … 0x83 Statussignal Diagnoseverhalten Warning Beeinflusste Messgrößen •...
Seite 253 Proline Promass E 300 PROFINET mit Ethernet-APL Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Kurztext 915 Viskosität außerhalb Spezifikation 1. 2-Phasendurchfl. vermeiden 2. Systemdruck erhöhen Messgrößenstatus [ab Werk] 3. Prüfen, ob Viskosität und Dichte im zulässigen Bereich liegen 4. Prozessbeding. prüfen Quality...
Seite 254 Diagnose und Störungsbehebung Proline Promass E 300 PROFINET mit Ethernet-APL Diagnoseinformation Behebungsmaßnahmen Kurztext 942 API/ASTM-Dichte außerhalb Spezifikation 1. Prozessdichte mit gewählter API/ASTM-Warengruppe prüfen 2. API/ASTM-bezogene Parameter prüfen Messgrößenstatus [ab Werk] Quality Good Quality substatus Coding (hex) 0x80 … 0x83 Statussignal...
Seite 255 Proline Promass E 300 PROFINET mit Ethernet-APL Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Kurztext 944 Monitoring fehlgeschlagen Prozessbedingungen für Heartbeat Monitoring prüfen Messgrößenstatus [ab Werk] Quality Good Quality substatus Coding (hex) 0x80 … 0x83 Statussignal Diagnoseverhalten Warning Beeinflusste Messgrößen • Schwingamplitude 1 •...
Seite 256 Diagnose und Störungsbehebung Proline Promass E 300 PROFINET mit Ethernet-APL Diagnoseinformation Behebungsmaßnahmen Kurztext 984 Kondensationsrisiko 1. Umgebungstemperatur reduzieren 2. Messstofftemperatur erhöhen Messgrößenstatus [ab Werk] Quality Good Quality substatus Coding (hex) 0x80 … 0x83 Statussignal Diagnoseverhalten Warning Beeinflusste Messgrößen • Schwingamplitude 1 •...
Seite 257 Proline Promass E 300 PROFINET mit Ethernet-APL Diagnose und Störungsbehebung Betriebszeit ab Neustart →  257 Betriebszeit →  257 Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Anzeige Aktuelle Diagnose Ein Diagnoseereignis ist aufgetreten. Zeigt das aktuell aufgetretene Diagno- Symbol für Diagnoseverhal-...
Seite 258 Diagnose und Störungsbehebung Proline Promass E 300 PROFINET mit Ethernet-APL Navigationspfad Menü Diagnose → Untermenü Ereignislogbuch → Ereignisliste / ../Ereignisliste I1091 Konfig. geändert I1157 Speicher.Ereig. 0d01h19m10s F311 Elektr.fehler A0014008-DE  33 Am Beispiel der Vor-Ort-Anzeige • Max. 20 Ereignismeldungen können chronologisch angezeigt werden.
Seite 259 Proline Promass E 300 PROFINET mit Ethernet-APL Diagnose und Störungsbehebung Informationsereignis Ereignistext I1089 Gerätestart I1090 Konfiguration rückgesetzt I1091 Konfiguration geändert I1092 HistoROM Backup gelöscht I1111 Dichtejustierungsfehler I11280 Nullpt. verifiziert und Justier. empfohl I11281 Nullpt. verifiziert/Justier. nicht empfo I1137 Elektronik getauscht I1151 Historie rückgesetzt...
Seite 260 Diagnose und Störungsbehebung Proline Promass E 300 PROFINET mit Ethernet-APL Informationsereignis Ereignistext I1626 Schreibschutz deaktiviert I1627 Webserver: Login erfolgreich I1628 Anzeige: Login erfolgreich I1629 CDI: Login erfolgreich I1631 Webserverzugriff geändert I1632 Anzeige: Login fehlgeschlagen I1633 CDI: Login fehlgeschlagen I1634 Auf Werkseinstellung rückgesetzt I1635 Auf Auslieferungszustand rückgesetzt...
Seite 261 Proline Promass E 300 PROFINET mit Ethernet-APL Diagnose und Störungsbehebung Firmware-Version →  261 Gerätename →  261 →  261 Hersteller Bestellcode →  261 Erweiterter Bestellcode 1 →  261 Erweiterter Bestellcode 2 →  261 →  262...
Seite 262 Diagnose und Störungsbehebung Proline Promass E 300 PROFINET mit Ethernet-APL Parameter Beschreibung Anzeige Werkseinstellung Erweiterter Bestellcode 3 Zeigt den 3. Teil des erweiterten Bestellco- Zeichenfolge – des.  Befindet sich auch auf Typenschild von Messaufnehmer und Messumformer im Feld "Ext. ord. cd."...
Seite 263 • Die für das Messgerät zulässige maximale Messstofftemperatur beachten →  287. 13.2 Mess- und Prüfmittel Endress+Hauser bietet eine Vielzahl von Mess- und Prüfmitteln an wie W@M oder Gerä- tetests. Ausführliche Angaben zu den Dienstleistungen erhalten Sie bei Ihrer Endress+Hauser Vertriebszentrale.
Seite 264 • Die Messgeräte sind modular aufgebaut. • Ersatzteile sind jeweils zu sinnvollen Kits mit einer zugehörigen Einbauanleitung zusam- mengefasst. • Reparaturen werden durch den Endress+Hauser Service oder durch entsprechend geschulte Kunden durchgeführt. • Der Umbau eines zertifizierten Gerätes in eine andere zertifizierte Variante darf nur durch den Endress+Hauser Service oder im Werk durchgeführt werden.
Seite 265 Proline Promass E 300 PROFINET mit Ethernet-APL Reparatur 14.5 Entsorgung Gemäß der Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte (WEEE) ist das Produkt mit dem abgebildeten Symbol gekennzeichnet, um die Entsorgung von WEEE als unsortierten Hausmüll zu minimieren. Gekennzeichnete Produkte nicht als unsortierter Hausmüll entsorgen, sondern zu den gültigen Bedingungen an den Herstel-...
Seite 266 Proline Promass E 300 PROFINET mit Ethernet-APL Zubehör Für das Gerät sind verschiedene Zubehörteile lieferbar, die bei Endress+Hauser mit dem Gerät bestellt oder nachbestellt werden können. Ausführliche Angaben zum betreffenden Bestellcode sind bei Ihrer Endress+Hauser Vertriebszentrale erhältlich oder auf der Pro- duktseite der Endress+Hauser Webseite: www.endress.com.
Seite 267 Wird dazu verwendet, die Temperatur der Messstoffe im Messaufnehmer stabil zu halten. Als Messstoff sind Wasser, Wasserdampf und andere nicht korrosive Flüssigkeiten zugelassen.  Bei Verwendung von Öl als Heizmedium: Mit Endress+Hauser Rücksprache halten. Heizmäntel können nicht mit Messaufnehmern kombiniert werden, die eine Berst- scheibe enthalten.
Seite 268 15.3 Servicespezifisches Zubehör Zubehör Beschreibung Applicator Software für die Auswahl und Auslegung von Endress+Hauser Messgeräten: • Auswahl von Messgeräten mit industriespezifischen Anforderungen • Berechnung aller notwendigen Daten zur Bestimmung des optimalen Durchflussmessgeräts: z.B. Nennweite, Druckabfall, Fließgeschwindigkeit und Messgenauigkeiten. • Grafische Darstellung von Berechnungsergebnissen •...
Seite 269 Proline Promass E 300 PROFINET mit Ethernet-APL Zubehör Zubehör Beschreibung Cerabar S Das Druckmessgerät zur Messung von Absolut- und Relativdruck von Gasen, Dämpfen und Flüssigkeiten. Es kann für das Einlesen des Betriebsdruckwerts ver- wendet werden.  • Technische Information TI00383P •...
Seite 270 Technische Daten Proline Promass E 300 PROFINET mit Ethernet-APL Technische Daten 16.1 Anwendungsbereich Das Messgerät ist nur für die Durchflussmessung von Flüssigkeiten und Gasen bestimmt. Je nach bestellter Ausführung kann das Messgerät auch explosionsgefährliche, entzündli- che, giftige und brandfördernde Messstoffe messen.
Seite 271 Proline Promass E 300 PROFINET mit Ethernet-APL Technische Daten 16.3 Eingang Messgröße Direkte Messgrößen • Massefluss • Dichte • Temperatur Berechnete Messgrößen • Volumenfluss • Normvolumenfluss • Normdichte Messbereich Messbereich für Flüssigkeiten Messbereich-Endwerte  ... min(F) max(F) [mm] [in] [kg/h] [lb/min] ³⁄₈...
Seite 272 Automatisierungssystem kontinuierlich verschiedene Messwerte in das Messgerät schreiben: • Betriebsdruck zur Steigerung der Messgenauigkeit (Endress+Hauser empfiehlt die Ver- wendung eines Druckmessgeräts für Absolutdruck, z.B. Cerabar M oder Cerabar S) • Messstofftemperatur zur Steigerung der Messgenauigkeit (z.B. iTEMP) •...
Seite 273 Proline Promass E 300 PROFINET mit Ethernet-APL Technische Daten Leerlaufspannung ≤ 28,8 V (aktiv) Mögliche Eingangsgrößen • Druck • Temperatur • Dichte Statuseingang Maximale Eingangswerte • DC –3 … 30 V • Wenn Statuseingang aktiv (ON): R >3 kΩ Ansprechzeit Einstellbar: 5 …...
Seite 274 Technische Daten Proline Promass E 300 PROFINET mit Ethernet-APL 16.4 Ausgang Ausgangssignal PROFINET mit Ethernet-APL Geräteverwendung Geräteanschluss an einen APL-Field-Switch Das Gerät darf nur gemäß der folgenden APL-Port-Klassifizierungen betrieben werden: • Bei Einsatz im explosionsgefährdeten Bereich: SLAA oder SLAC • Bei Einsatz im nicht explosionsgefährdeten Bereich: SLAX Anschlusswerte APL-Field-Switch (entspricht z.
Seite 275 Proline Promass E 300 PROFINET mit Ethernet-APL Technische Daten Dämpfung Einstellbar: 0 … 999,9 s Zuordenbare Messgrößen • Massefluss • Volumenfluss • Normvolumenfluss • Dichte • Normdichte • Temperatur • Elektroniktemperatur • Schwingungsfrequenz 0 • Schwingungsdämpfung 0 • Signalasymmetrie • Erregerstrom 0 ...
Seite 276 Technische Daten Proline Promass E 300 PROFINET mit Ethernet-APL Zuordenbare Messgrößen • Massefluss • Volumenfluss • Normvolumenfluss • Dichte • Normdichte • Temperatur • Elektroniktemperatur • Schwingungsfrequenz 0 • Schwingungsdämpfung 0 • Signalasymmetrie • Erregerstrom 0  Verfügt das Messgerät über ein oder mehrere Anwendungspakete, erwei- tert sich die Auswahl.
Seite 277 Proline Promass E 300 PROFINET mit Ethernet-APL Technische Daten Maximale Schaltleistung • DC 30 V, 0,1 A (passiv) • AC 30 V, 0,5 A Zuordenbare Funktionen • Aus • An • Diagnoseverhalten • Grenzwert • Massefluss • Volumenfluss • Normvolumenfluss •...
Seite 278 Technische Daten Proline Promass E 300 PROFINET mit Ethernet-APL Impuls-/Frequenz-/Schaltausgang Impulsausgang Fehlerverhalten Wählbar: • Aktueller Wert • Keine Impulse Frequenzausgang Fehlerverhalten Wählbar: • Aktueller Wert • 0 Hz • Definierbarer Wert zwischen: 2 … 12 500 Hz Schaltausgang Fehlerverhalten Wählbar: •...
Seite 279 Proline Promass E 300 PROFINET mit Ethernet-APL Technische Daten Leuchtdioden (LED) Statusinformationen Statusanzeige durch verschiedene Leuchtdioden Je nach Geräteausführung werden folgende Informationen angezeigt: • Versorgungsspannung aktiv • Datenübertragung aktiv • Gerätealarm/-störung vorhanden • PROFINET-Netzwerk verfügbar • PROFINET-Verbindung hergestellt • PROFINET Blinking-Feature ...
Seite 280 Technische Daten Proline Promass E 300 PROFINET mit Ethernet-APL Unterstützte Funktionen • Identification & Maintenance einfache Geräteidentifizierung über: • Leitsystem • Typenschild • Messwertstatus Die Prozessgrössen werden mit einem Messwertstatus kommuniziert • Blinking-Feature über die Vor-Ort Anzeige für vereinfachte Geräteidentifi- zierung und -zuordnung •...
Seite 281 Proline Promass E 300 PROFINET mit Ethernet-APL Technische Daten Elektrischer Anschluss →  34 Potenzialausgleich →  37 Klemmen Federkraftklemmen: Für Litzen und Litzen mit Aderendhülsen geeignet. Leiterquerschnitt 0,2 … 2,5 mm (24 … 12 AWG). Kabeleinführungen • Kabelverschraubung: M20 × 1,5 mit Kabel ⌀ 6 … 12 mm (0,24 … 0,47 in) •...
Seite 282 Technische Daten Proline Promass E 300 PROFINET mit Ethernet-APL Temperatur ±0,5 °C ± 0,005 · T °C (±0,9 °F ± 0,003 · (T – 32) °F) Nullpunktstabilität Nullpunktstabilität [mm] [in] [kg/h] [lb/min] ³⁄₈ 0,20 0,007 ½ 0,65 0,024 1,80 0,066 1½...
Seite 283 Proline Promass E 300 PROFINET mit Ethernet-APL Technische Daten Impuls-/Frequenzausgang v.M. = vom Messwert Genauigkeit Max. ±50 ppm v.M. (über den kompletten Umgebungstemperaturbereich) Wiederholbarkeit v.M. = vom Messwert; 1 g/cm = 1 kg/l; T = Messstofftemperatur Grund-Wiederholbarkeit Berechnungsgrundlagen →  284 Masse- und Volumenfluss (Flüssigkeiten)
Seite 284 Technische Daten Proline Promass E 300 PROFINET mit Ethernet-APL [kg/m ] [°C] 40 80 120 160 200 240 280 320 [°F] -40 0 A0016609  34 Felddichtejustierung, Beispiel bei +20 °C (+68 °F) Temperatur ±0,005 · T °C (± 0,005 · (T – 32) °F)
Seite 285 Proline Promass E 300 PROFINET mit Ethernet-APL Technische Daten Berechnung der maximalen Wiederholbarkeit in Abhängigkeit von der Durchflussrate Durchflussrate maximale Wiederholbarkeit in % v.M. ⋅ ½ ZeroPoint ⋅ ³ BaseRepeat A0021340 A0021335 ⋅ ½ ZeroPoint ZeroPoint ⋅ ⋅ ⋅ <...
Seite 286 Proline Promass E 300 PROFINET mit Ethernet-APL Betriebshöhe Gemäß EN 61010-1 • ≤ 2 000 m (6 562 ft) • > 2 000 m (6 562 ft) mit zusätzlichen Überspannungsschutz (z.B. Endress+Hauser HAW Series) Schutzart Messumformer • IP66/67, Type 4X enclosure, geeignet für Verschmutzungsgrad 4 •...
Seite 287 Proline Promass E 300 PROFINET mit Ethernet-APL Technische Daten 16.9 Prozess Messstofftemperaturbe- –40 … +150 °C (–40 … +302 °F) reich Abhängigkeit Umgebungstemperatur zu Messstofftemperatur A0031121  35 Beispielhafte Darstellung, Werte in der nachfolgenden Tabelle. Umgebungstemperatur Messstofftemperatur Maximal zulässige Messstofftemperatur T bei T = 60 °C (140 °F);...
Seite 288 Technische Daten Proline Promass E 300 PROFINET mit Ethernet-APL im Inneren des Messaufnehmergehäuses ein zu hoher Druck aufbaut. Die Verwendung einer Berstscheibe wird daher in Anwendungen mit hohen Gasdrücken dringend empfoh- len und insbesondere in Anwendungen, in denen der Prozessdruck höher ist als 2/3 des Berstdrucks des Messaufnehmergehäuses.
Seite 289 Proline Promass E 300 PROFINET mit Ethernet-APL Technische Daten Systemdruck →  23 16.10 Konstruktiver Aufbau Bauform, Maße Angaben zu den Abmessungen und Einbaulängen des Geräts: Dokument "Technische Information", Kapitel "Konstruktiver Aufbau" Gewicht Alle Werte (Gewicht ohne Verpackungsmaterial) beziehen sich auf Geräte mit EN/DIN PN 40-Flanschen.
Seite 290 Technische Daten Proline Promass E 300 PROFINET mit Ethernet-APL Dichtungen Bestellmerkmal "Gehäuse": Option B "Rostfrei, hygienisch": EPDM und Silikon Kabeleinführungen/-verschraubungen Bestellmerkmal "Gehäuse", Option A "Alu, beschichtet" Die verschiedenen Kabeleinführungen sind für den explosionsgefährdeten und nicht explosionsgefährdeten Bereich geeignet. Kabeleinführung/-verschraubung Werkstoff Non-Ex: Kunststoff Verschraubung M20 ×...
Seite 291 Proline Promass E 300 PROFINET mit Ethernet-APL Technische Daten Externe WLAN-Antenne • Antenne: Kunststoff ASA (Acrylnitril-Styrol-Acrylester) und Messing vernickelt • Adapter: Rostfreier Stahl und Messing vernickelt • Kabel: Polyethylen • Stecker: Messing vernickelt • Befestigungswinkel: Rostfreier Stahl Prozessanschlüsse • Festflanschanschlüsse: •...
Seite 292 Technische Daten Proline Promass E 300 PROFINET mit Ethernet-APL Vor-Ort-Bedienung Via Anzeigemodul Ausstattung: • Bestellmerkmal "Anzeige; Bedienung", Option F "4-zeilige, beleuchtete, grafische Anzeige; Touch Control" • Bestellmerkmal "Anzeige; Bedienung", Option G "4-zeilige, beleuchtete, grafische Anzeige; Touch Control + WLAN" Informationen zur WLAN-Schnittstelle →  67 A0026785 ...
Seite 293 Proline Promass E 300 PROFINET mit Ethernet-APL Technische Daten Anzeige- und Bedienelemente Die Anzeige- und Bedienelemente entsprechen dem des Anzeigemoduls →  292. Gehäusewerkstoff Der Gehäusewerkstoff des Anzeige- und Bedienmoduls DKX001 ist abhängig von der Aus- wahl des Werkstoffs des Messumformergehäuses.
Seite 294 Technische Daten Proline Promass E 300 PROFINET mit Ethernet-APL Unterstützte Bedien- Bediengerät Schnittstelle Weitere Informationen tools Field Xpert SMT70/77/50 • Alle Feldbus-Proto- Betriebsanleitung BA01202S kolle Gerätebeschreibungsdateien: • WLAN-Schnittstelle Updatefunktion vom Handbe- • Bluetooth diengerät verwenden • Serviceschnittstelle CDI-RJ45 SmartBlue App...
Seite 295 Proline Promass E 300 PROFINET mit Ethernet-APL Technische Daten wichtiger Geräte- und Prozessdaten. Dadurch können Betriebs- und Serviceeinsätze wesentlich sicherer und effizienter durchgeführt werden. Im Auslieferungszustand sind die Werkseinstellungen der Parametrierdaten als Sicherung im Gerätespeicher hinterlegt. Dieser kann z.B. nach der Inbetriebnahme mit einem aktualisierten Datensatz überschrieben werden.
Seite 296 Das Gerät erfüllt die gesetzlichen Anforderungen der anwendbaren EU-Richtlinien. Diese sind zusammen mit den angewandten Normen in der entsprechenden EU-Konformitätser- klärung aufgeführt. Endress+Hauser bestätigt die erfolgreiche Prüfung des Geräts mit der Anbringung des CE- Zeichens. UKCA-Zeichen Das Gerät erfüllt die gesetzlichen Anforderungen der anwendbaren UK-Rechtsverordnun- gen (Statutory Instruments).
Seite 297 • Mit der Kennzeichnung a) PED/G1/x (x = Kategorie) oder b) UK/G1/x (x = Kategorie) auf dem Messaufnehmer-Typenschild bestätigt Endress+Hauser die Konformität mit den "Grundlegenden Sicherheitsanforderungen" a) des Anhangs I der Druckgeräterichtlinie 2014/68/EU oder b) des Schedule 2 der Statutory Instruments 2016 no. 1105.
Seite 298 Technische Daten Proline Promass E 300 PROFINET mit Ethernet-APL Funkzulassung Das Messgerät besitzt eine Funkzulassung. Detaillierte Informationen zur Funkzulassung: Sonderdokumentation →  302 Weitere Zertifizierungen CRN-Zulassung Für einige Gerätevarianten gibt es eine CRN-Zulassung. Für ein CRN-zugelassenes Gerät muss ein CRN-zugelassener Prozessanschluss mit einer CSA-Zulassung bestellt werden.
Seite 299 Anwendungspakete lieferbar: z.B. aufgrund von Sicherheitsaspekten oder spezifi- scher Anforderungen von Applikationen. Die Anwendungspakete können bei Endress+Hauser mit dem Gerät bestellt oder nachbe- stellt werden. Ausführliche Angaben zum betreffenden Bestellcode sind bei Ihrer Endress+Hauser Vertriebszentrale erhältlich oder auf der Produktseite der Endress+Hauser Website: www.endress.com.
Seite 300 Überblick zum bestellbaren Zubehör →  266 16.15 Ergänzende Dokumentation Eine Übersicht zum Umfang der zugehörigen Technischen Dokumentation bieten: • Device Viewer (www.endress.com/deviceviewer): Seriennummer vom Typenschild eingeben • Endress+Hauser Operations App: Seriennummer vom Typenschild eingeben oder Matrixcode auf dem Typenschild einscannen Standarddokumentation Kurzanleitung Kurzanleitung zum Messaufnehmer Messgerät...
Seite 301 Proline Promass E 300 PROFINET mit Ethernet-APL Technische Daten Kurzanleitung zum Messumformer Messgerät Dokumentationscode Proline 300 KA01517D Technische Information Messgerät Dokumentationscode Promass E 300 TI01272D Beschreibung Geräteparameter Dokumentationscode FOUNDA- PROFINET TION Field- PROFIBUS PROFIBUS Modbus mit Ether- Messgerät HART RS485...
Seite 302 Technische Daten Proline Promass E 300 PROFINET mit Ethernet-APL Sonderdokumentation Inhalt Dokumentationscode Angaben zur Druckgeräterichtlinie SD01614D Abgesetztes Anzeige- und Bedienmodul DKX001 SD01763D Funkzulassungen für WLAN-Schnittstelle für Anzeigemodul A309/A310 SD01793D Webserver SD02760D Heartbeat Technology SD02731D Konzentrationsmessung SD02735D Petroleum SD02739D Einbauanleitung Inhalt Bemerkung Einbauanleitung für Ersatzteilsets und Zubehör...
Seite 303 Proline Promass E 300 PROFINET mit Ethernet-APL Stichwortverzeichnis Stichwortverzeichnis 0 … 9 3-A-Zulassung ......297 Bedienelemente .
Seite 304 Stichwortverzeichnis Proline Promass E 300 PROFINET mit Ethernet-APL Diagnoseverhalten Statuseingang ......102 Erläuterung ......185 Stromausgang .
Seite 305 Proline Promass E 300 PROFINET mit Ethernet-APL Stichwortverzeichnis Funktionsumfang Lagerungstemperaturbereich ....285 SIMATIC PDM ......71 Lebensmitteltauglichkeit .
Seite 306 Stichwortverzeichnis Proline Promass E 300 PROFINET mit Ethernet-APL Masse ....... . . 78 Impuls-/Frequenz-/Schaltausgang (Assistent) Masse Totalizer Control .
Seite 307 Proline Promass E 300 PROFINET mit Ethernet-APL Stichwortverzeichnis SIP-Reinigung ......263 Reparatur ....... . 264 Tastenverriegelung ein-/ausschalten .
Seite 308 Stichwortverzeichnis Proline Promass E 300 PROFINET mit Ethernet-APL Simulation ......150 Statuseingang 1 … n ..... . 170 Stromeingang 1 …...
Seite 310 *71573803* 71573803 www.addresses.endress.com...

Endress+Hauser Proline Promass E 300 Betriebsanleitung

Quicklinks

Verwandte Anleitungen für Endress+Hauser Proline Promass E 300

Inhaltszusammenfassung für Endress+Hauser Proline Promass E 300
