Das Transportgestell in der Nähe des Aufstellbereichs positionieren. Darauf achten das ausreichend Arbeitsraum
zur Verfügung steht und dieser sauber ist. Die Zubehörverpackungen, entnehmen und außerhalb des Arbeitsraums
lagern. Achten sie darauf dass keine Teile verloren gehen.
3.7 Montage der Hubsäulen

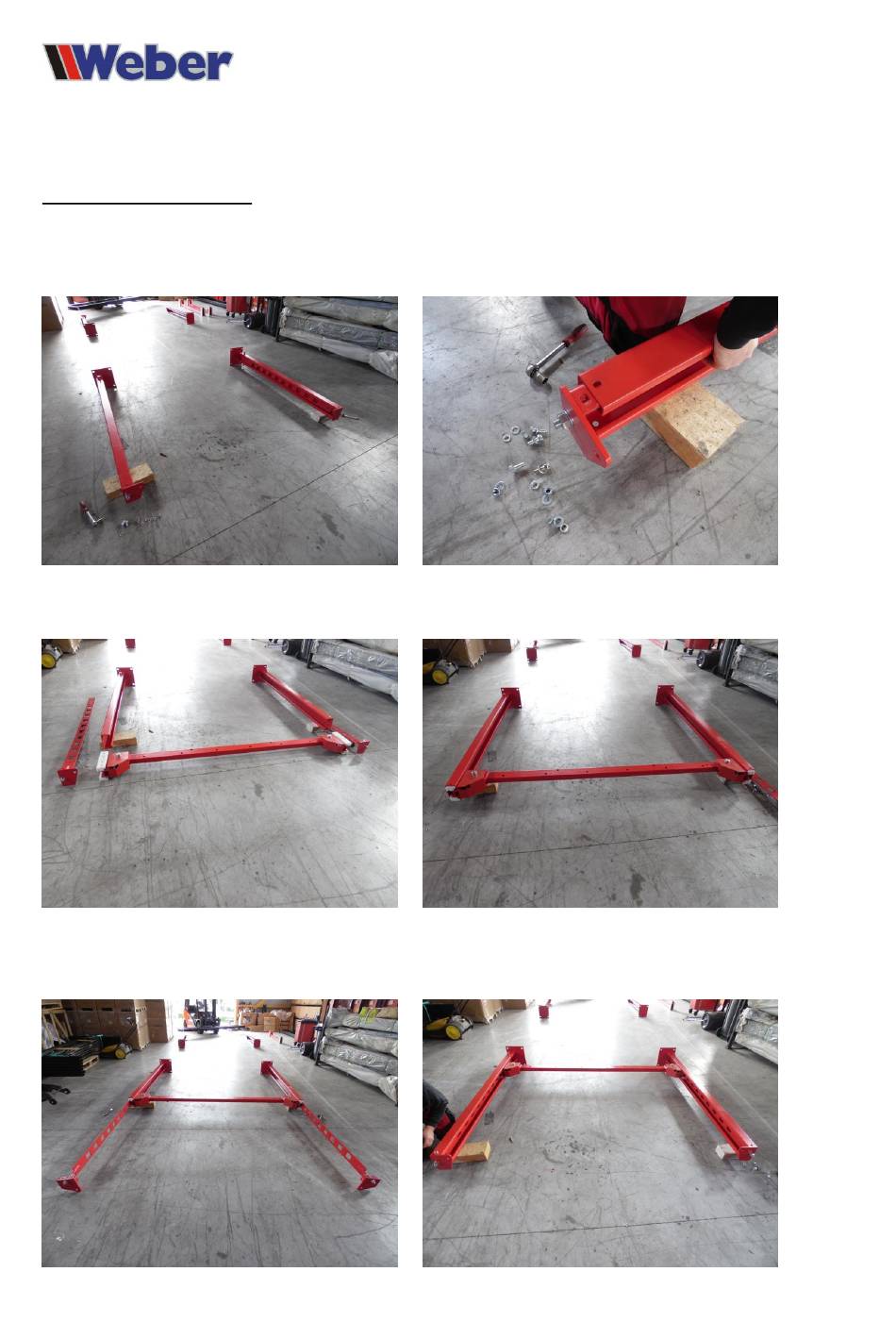

Die Hubsäulen wie in Abb. 1 abgebildet auf dem ebenen, sauberen Fußboden auslegen. Unter das Oberteil der
Säulen ein Kantholz legen um die Kopfplattenschrauben leichter entfernen zu können. Vorne links steht die
Steuer-Hubsäule woran das Aggregat und der Schaltkasten montiert wird.(Steuersäule ist mit Halter für Pumpe)
Die Schrauben der Kopfplatte entfernen wie in Abb. 2 abgebildet und die Kopfplatte mit der Rastenleiste komplett
herausziehen. Diesen Vorgang bei allen 4 Säulen ausführen.
Abb. 1
Den Querträger wie in Abb. 3 und Abb. 4 abgebildet mit den Gleitstücken in den Säulen einführen. Den Vorgang
bei den übrigen 2 Säulen wiederholen. Beide Querträger sind identisch.
Abb. 3
Beide Rastenleisten mit Kopfplatte wie in Abb. 5 in den Querträger einschieben bis die Rastenleiste hörbar
einrastet. Den Querträger mit den Rastenleisten Richtung Säulenfuß nach unten schieben (Abb. 6) Den Vorgang
bei den übrigen 2 Säulen wiederholen. Die Kopfplatten hinterher wieder festschrauben.
Abb. 5
Abb. 2
Abb. 4
Abb. 6
- 10 -
