4.2 Anbau der Riemenabdeckung

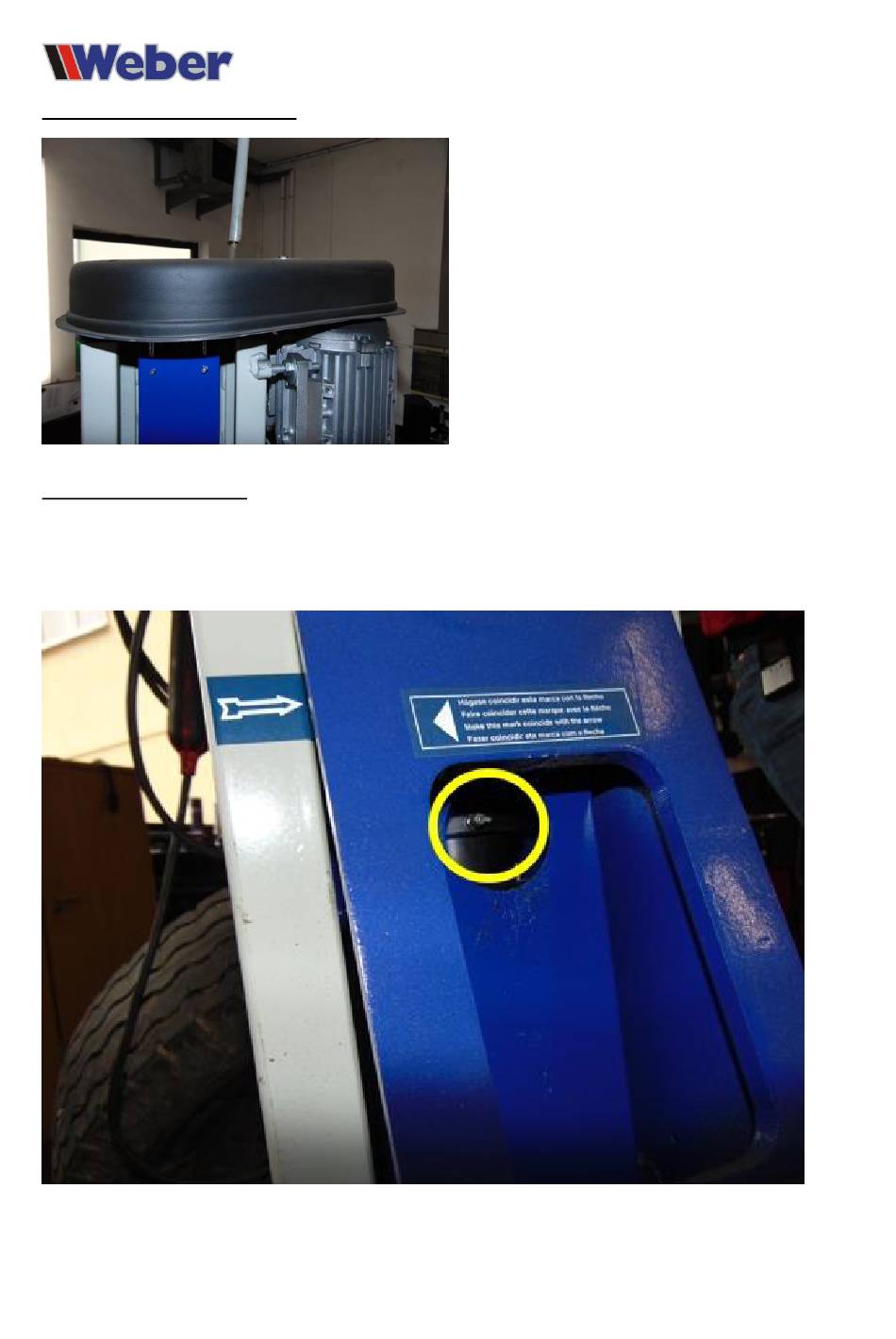

Die Riemenabdeckung wie in Abb. 12 anschrauben.
Abb. 12
4.3 Endprüfung und Fetten
Überprüfen sie alle Schritte der Montage erneut und stellen sie sicher das alle Arbeitsgänge vollständig
ausgeführt wurden.
Fahren Sie den Hubwagen hoch, so das die Pfeile auf der Säule und auf dem Hubwagen in etwa
übereinstimmen. Nun kommt wie in Abb. 13 zu sehen ist ein Schmiernippel zum Fetten der Spindel zum
Vorschein. Schmieren Sie diesen Nippel regelmäßig.
Abb. 13
