2.
2.6
Anschluss an die Netzspannung
Der RUGGEDCOM RS930W kann mit einer einzelnen AC/DC-
Hochspannungsversorgung oder DC-Niederspannungsversorgung betrieben werden.
WICHTIG
•
•
•
•
•
RUGGEDCOM RS930W
Montagehandbuch, 12/2020, C79000-G8900-1035-09
Schließen Sie ein ausfallsicheres Gerät an die Reihenklemme an.
1
2
3
Öffnerkontakt
1
Massekontakt
2
Schließerkontakt
3

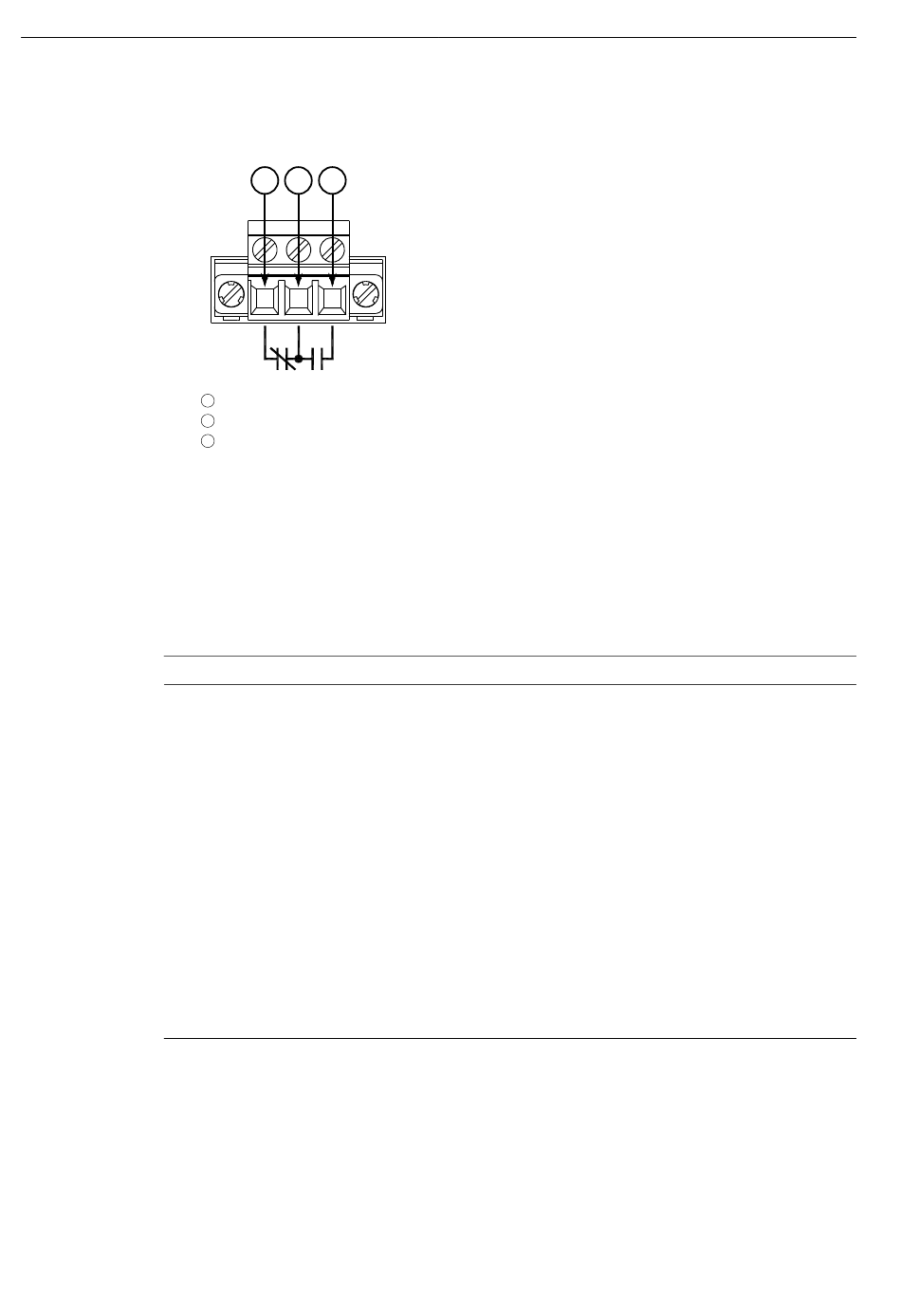

Abbildung 2.4
Verdrahten des fehlersicheren Alarmrelais
Bei für 110/230 V AC ausgelegten Geräten muss ein entsprechend bemessener
AC-Leistungsschalter installiert werden.
Bei für 125/250 V DC ausgelegten Geräten muss ein entsprechend bemessener
DC-Leistungsschalter installiert werden.
Schließen Sie die Reihenklemmen mit Kupferdraht an, der Leiterquerschnitt
muss mindestens 16 AWG betragen.
Geräte sind nach den geltenden örtlichen Vorschriften und Normen für
Verdrahtungen zu installieren.
Sämtliche transiente Leiter-Erde-Energie wird über die Erdungsklemme
für Überspannung abgeleitet. In Fällen, in denen die Eingänge von Erde
getrennt werden sollen, ist das geflochtene Erdungsband zwischen
Überspannungserdung und Gehäuseerdung zu entfernen. Beachten Sie, dass
dadurch sämtliche Leiter-Erde-Schutzschaltungen gegen transiente Spannungen
deaktiviert werden.
Installation des Geräts
2.6 Anschluss an die Netzspannung
13
