LEDs
Jeder EoVDSL-Port verfügt über eine Link/Act LED und eine Master LED. Bei Geräten
mit universellen EoVDSL-Ports kann die Master LED ein- oder ausgeschaltet werden,
je nachdem, ob der Port als Master oder Slave eingestellt ist. Bei Geräten mit Long-
Reach-EoVDSL-Ports leuchtet die Master LED ständig, wenn das Gerät als Master
eingestellt ist, bzw. nicht, wenn das Gerät als Slave eingestellt ist.
Master
Verbindung/Aktivität
Pinbelegung

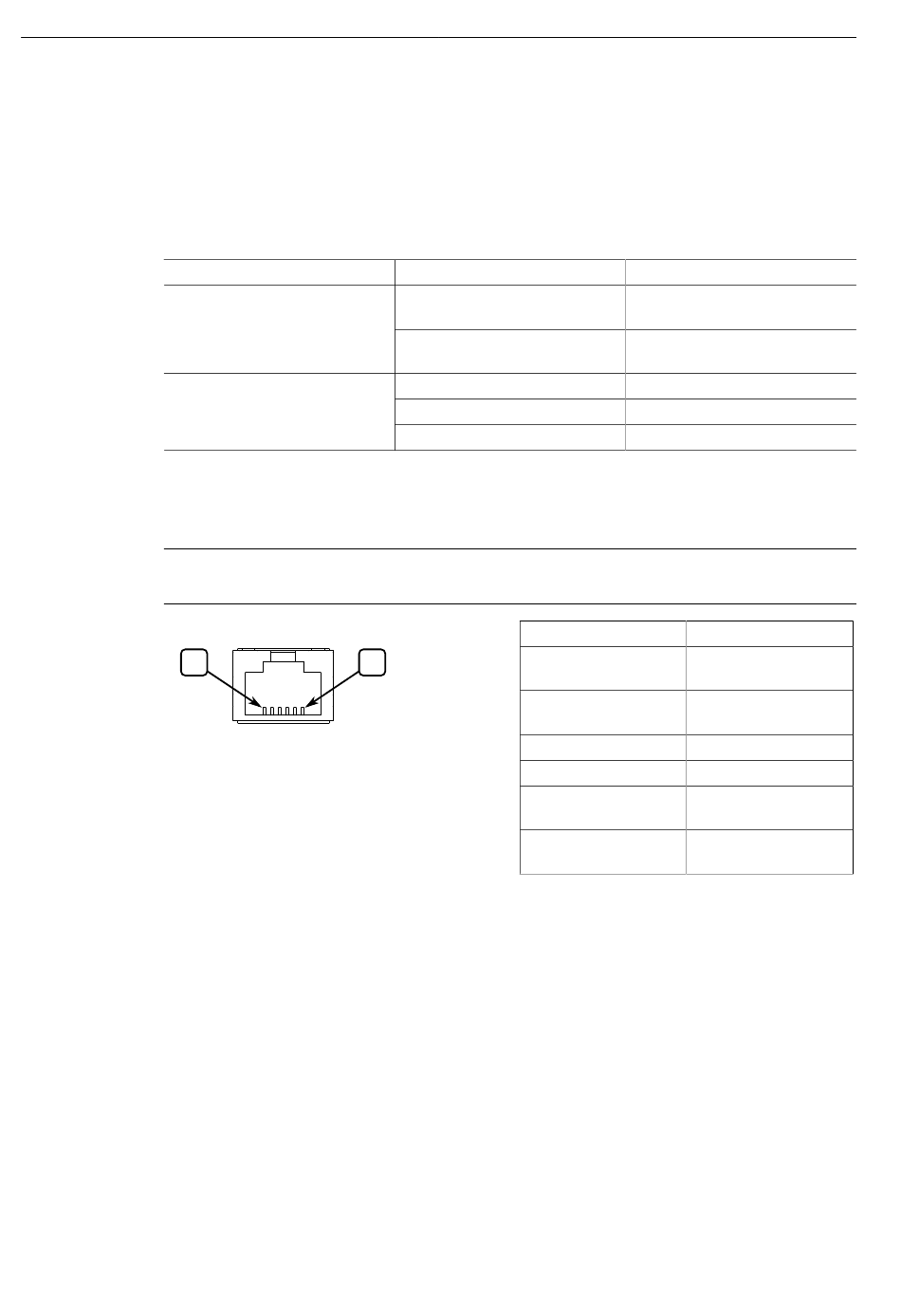

Die Pinbelegung für die RJ11-Steckverbinder ist wie folgt:
Hinweis
Alle RJ11-Steckverbinder entsprechen der Standard-Pinbelegung für Telefonie.
6
Abbildung 4.8
4.4.1
EoVDSL-Verdrahtung
VDSL funktioniert mit 2-Draht-Verdrahtung der Kategorie 3 (CAT-3) oder höher
oder mit einer Twisted-Pair-Verkabelung. Eine andere Twisted-Pair-Verkabelung
mit ähnlichen Kenndaten kann funktionieren, obwohl die Leistung je nach
Kabelcharakteristik und Entfernung variiert.
Bei der Verdrahtung von EoVDSL-Ports ist Folgendes zu beachten:
•
RUGGEDCOM RS930W
Montagehandbuch, 12/2020, C79000-G8900-1035-09
LED
EoVDSL-RJ11-Modem-Port
EoVDSL-Ports sind für den Einsatz auf privaten Kommunikationsleitungen für
Punkt-zu-Punkt-Verbindungen vorgesehen und dürfen nicht mit dem öffentliches
Telekommunikationsnetz (PSTN, en: Public Switched Telephone Network)
verbunden werden.
Zustand
Grün (dauerhaft leuchtend)
Aus
Grün (dauerhaft leuchtend)
Grün (blinkend)
Aus
1
Kommunikations-Ports
4.4.1 EoVDSL-Verdrahtung
Beschreibung
Das Gerät befindet sich im
Master-Modus.
Das Gerät befindet sich im Slave-
Modus.
Verbindung hergestellt
Verbindung (Aktivität)
Keine Verbindung erkannt
Pin
Beschreibung
1
Reserviert (nicht
anschließen)
2
Reserviert (nicht
anschließen)
3
Ring
4
Tipp
5
Reserviert (nicht
anschließen)
6
Reserviert (nicht
anschließen)
27
