5.4 Σύνδεση Του Αισθητήρα Διαφορικής Πίεσης
Ο MCE-22/C δέχεται δύο τύπους αισθητήρα διαφορικής πίεσης: ratiometric βαθμονομημένο στα 4 bar και raziometric βαθμονομημένο
στα 10 bar.
Το καλώδιο πρέπει να συνδεθεί στη μία πλευρά του αισθητήρα και στην άλλη στην ειδική υποδοχή του αισθητήρα του inverter, που
φέρει την επιγραφή "Press 1" (παραπέμπουμε στο Σχήμα 3).
Το καλώδιο έχει δύο διαφορετικές απολήξεις που φέρουν σημειωμένη την υποχρεωτική φορά τοποθέτησης: ακροδέκτης για
βιομηχανικές εφαρμογές (DIN 43650) και 4-πολικός ακροδέκτης από την πλευρά του
5.5 Ηλεκτρική Συνδεσμολογία Εισόδων και Εξόδων
Η MCE-22/C είναι εφοδιασμένη με 3 ψηφιακές εισόδους, 2 εισόδους NTC για τη μέτρηση των θερμοκρασιών του ρευστού T και T1,
μια αναλογική είσοδο και 2 ψηφιακές εξόδους, ώστε να μπορεί να εκτελεί μερικές λύσεις διάδρασης στις πιο πολύπλοκες
εγκαταστάσεις.
Στο Σχήμα 4, Σχήμα 5, και Σχήμα 6 δίνονται σαν παράδειγμα μερικές πιθανές διαμορφώσεις των εισόδων και των εξόδων.
Ο εγκαταστάτης θα πρέπει να καλωδιώσει τις επιθυμητές επαφές εισόδου και εξόδου και να διαμορφώσει τις σψετικές λειτουργίες
όπως επιθυμεί (παραπέμπουμε
5.5.1 Ψηφιακές είσοδοι
Στη βάση της κλέμμας 18 πόλων είναι τυπωμένοι οι ακροδέκτες των ψηφιακών εισόδων:
- I1: Ακροδέκτες 16 και 17
- I2: Ακροδέκτες 15 και 16
- I3: Ακροδέκτες 13 και 14
- I4: Ακροδέκτες 12 και 13
Το άναμμα των εισόδων μπορεί να γίνεται με συνεχές και με εναλλασσόμενο ρεύμα. Στη συνέχεια αναφέρονται τα ηλεκτρικά
χαρακτηριστικά των εισόδων (παραπέμπουμε στον Πίνακας 4).
Ελάχιστη τάση θέσης σε λειτουργία [V]
Μέγιστη τάση στάσης [V]
Μέγιστη επιτρεπτή τάση [V]
Καταναλισκόμενο ρεύμα στα 12V [mA]
Μέγ. Επιτρεπτή διατομή του καλωδίου [mm²]
ΣΗΜΑΝΤΙΚΟ Οι είσοδοι ελέγχονται με οποιαδήποτε πολικότητα (θετική ή αρνητική ως προς την αντίστοιχη επιστροφή γείωσης)
Πίνακας 4: Ηλεκτρικά χαρακτηριστικά των εισόδων
Το παράδειγμα που δίνεται στο Σχήμα 4, αναφέρεται στην σύνδεση με καθαρή επαφή, χρησιμοποιώντας την εσωτερική τάση για
την καθοδήγηση των εισόδων.

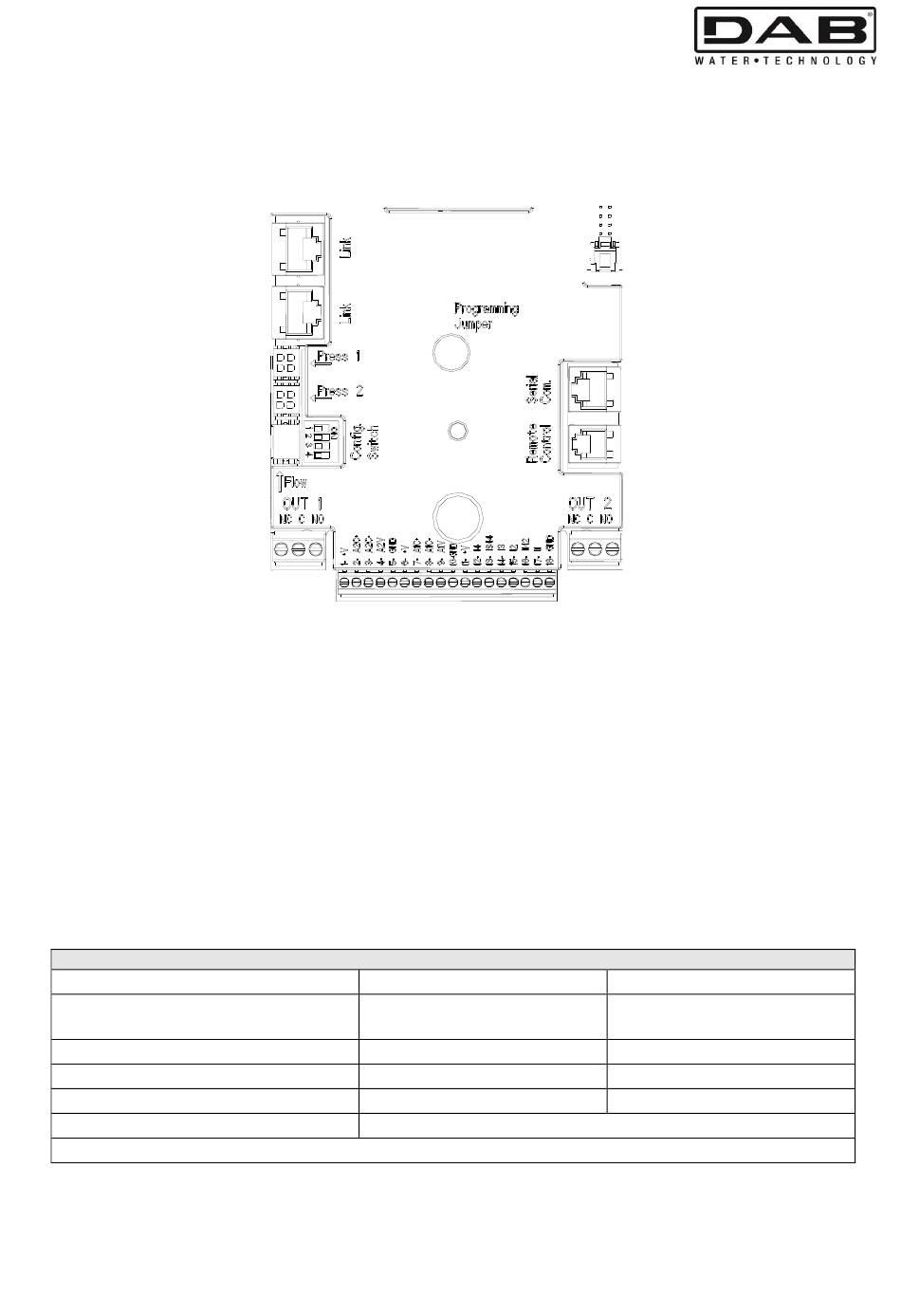

Σχήμα 3: Συνδέσεις
στην παρ. 5.5.1, παρ. 5.5.2 και παρ. 5.5.3).
Ηλεκτρικά χαρακτηριστικά των εισόδων
Είσοδοι DC [V]
8
2
36
3,3
2,13
ΕΛΛΗΝΙΚΑ
149
MCE-22/C.
Είσοδοι AC [Vrms]
6
1,5
36
3,3
