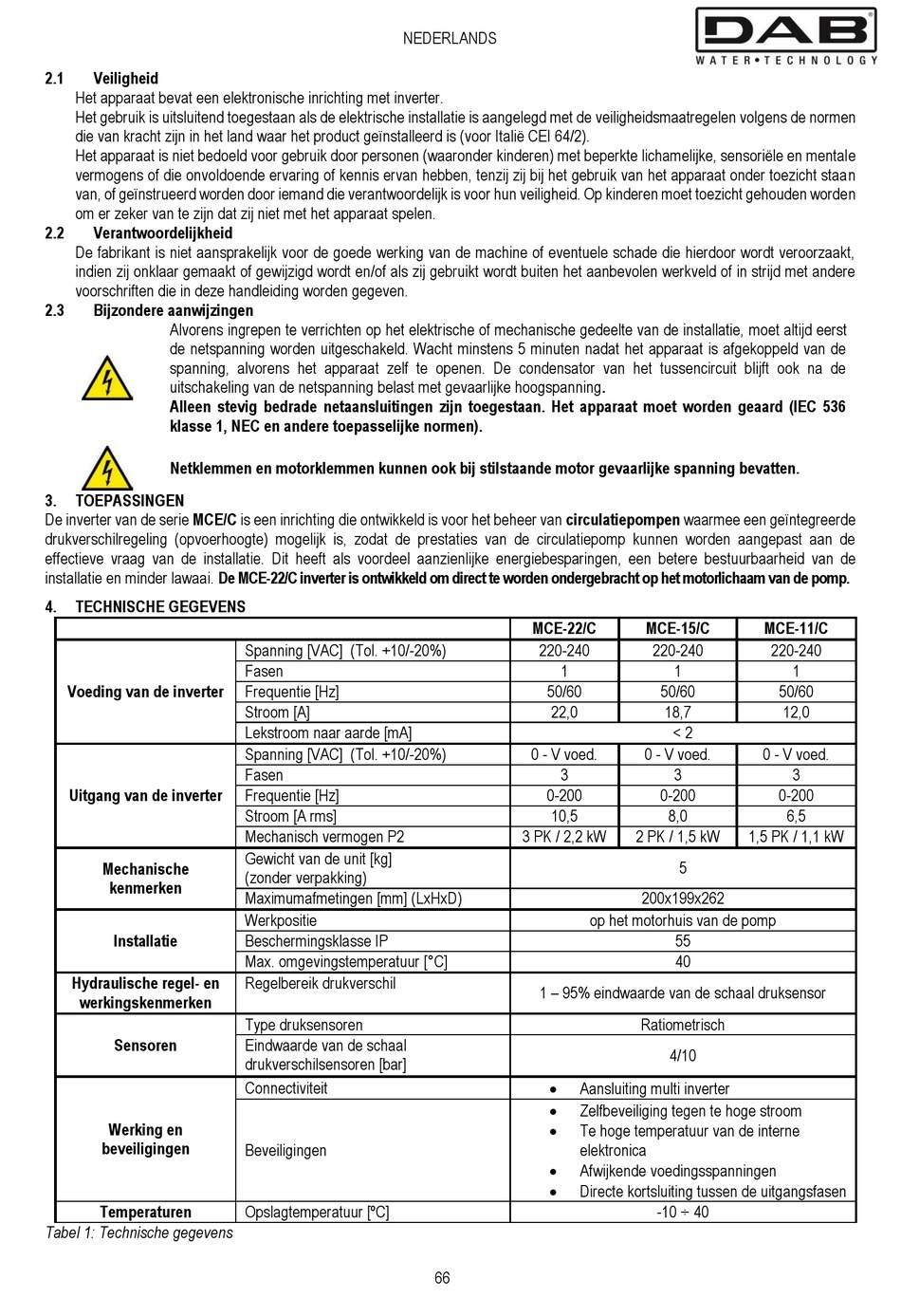

2.1

Veiligheid

Het apparaat bevat een elektronische inrichting met inverter.
Het gebruik is uitsluitend toegestaan als de elektrische installatie is aangelegd met de veiligheidsmaatregelen volgens de normen
die van kracht zijn in het land waar het product geïnstalleerd is (voor Italië CEI 64/2).
Het apparaat is niet bedoeld voor gebruik door personen (waaronder kinderen) met beperkte lichamelijke, sensoriële en mentale
vermogens of die onvoldoende ervaring of kennis ervan hebben, tenzij zij bij het gebruik van het apparaat onder toezicht staan
van, of geïnstrueerd worden door iemand die verantwoordelijk is voor hun veiligheid. Op kinderen moet toezicht gehouden worden
om er zeker van te zijn dat zij niet met het apparaat spelen.
2.2

Verantwoordelijkheid

De fabrikant is niet aansprakelijk voor de goede werking van de machine of eventuele schade die hierdoor wordt veroorzaakt,
indien zij onklaar gemaakt of gewijzigd wordt en/of als zij gebruikt wordt buiten het aanbevolen werkveld of in strijd met andere
voorschriften die in deze handleiding worden gegeven.
2.3

Bijzondere aanwijzingen

Alvorens ingrepen te verrichten op het elektrische of mechanische gedeelte van de installatie, moet altijd eerst
de netspanning worden uitgeschakeld. Wacht minstens 5 minuten nadat het apparaat is afgekoppeld van de
spanning, alvorens het apparaat zelf te openen. De condensator van het tussencircuit blijft ook na de
uitschakeling van de netspanning belast met gevaarlijke hoogspanning.
Alleen stevig bedrade netaansluitingen zijn toegestaan. Het apparaat moet worden geaard (IEC 536
klasse 1, NEC en andere toepasselijke normen).
Netklemmen en motorklemmen kunnen ook bij stilstaande motor gevaarlijke spanning bevatten.
3.

TOEPASSINGEN

De inverter van de serie MCE/C is een inrichting die ontwikkeld is voor het beheer van circulatiepompen waarmee een geïntegreerde
drukverschilregeling (opvoerhoogte) mogelijk is, zodat de prestaties van de circulatiepomp kunnen worden aangepast aan de
effectieve vraag van de installatie. Dit heeft als voordeel aanzienlijke energiebesparingen, een betere bestuurbaarheid van de
installatie en minder lawaai. De MCE-22/C inverter is ontwikkeld om direct te worden ondergebracht op het motorlichaam van de pomp.
4.

TECHNISCHE GEGEVENS

Voeding van de inverter
Uitgang van de inverter
Mechanische
kenmerken
Installatie
Hydraulische regel- en
werkingskenmerken
Sensoren
Werking en
beveiligingen
Temperaturen
Tabel 1: Technische gegevens
NEDERLANDS
Spanning [VAC] (Tol. +10/-20%)
Fasen
Frequentie [Hz]
Stroom [A]
Lekstroom naar aarde [mA]
Spanning [VAC] (Tol. +10/-20%)
Fasen
Frequentie [Hz]
Stroom [A rms]
Mechanisch vermogen P2
Gewicht van de unit [kg]
(zonder verpakking)
Maximumafmetingen [mm] (LxHxD)
Werkpositie
Beschermingsklasse IP
Max. omgevingstemperatuur [°C]
Regelbereik drukverschil
Type druksensoren
Eindwaarde van de schaal
drukverschilsensoren [bar]
Connectiviteit
Beveiligingen
Opslagtemperatuur [ºC]
MCE-22/C
220-240
1
50/60
22,0
0 - V voed.
3
0-200
10,5
3 PK / 2,2 kW
op het motorhuis van de pomp
1 – 95% eindwaarde van de schaal druksensor

Aansluiting multi inverter

Zelfbeveiliging tegen te hoge stroom

Te hoge temperatuur van de interne
elektronica

Afwijkende voedingsspanningen

Directe kortsluiting tussen de uitgangsfasen
66
MCE-15/C MCE-11/C
220-240 220-240
1 1
50/60 50/60
18,7 12,0
< 2
0 - V voed. 0 - V voed.
3 3
0-200 0-200
8,0 6,5
2 PK / 1,5 kW 1,5 PK / 1,1 kW
5
200x199x262
55
40
Ratiometrisch
4/10
-10 ÷ 40
